স্ট্রেন-নিয়ন্ত্রিত লোডিং একত্রীকরণ যন্ত্রপাতি

পণ্যের বর্ণনা

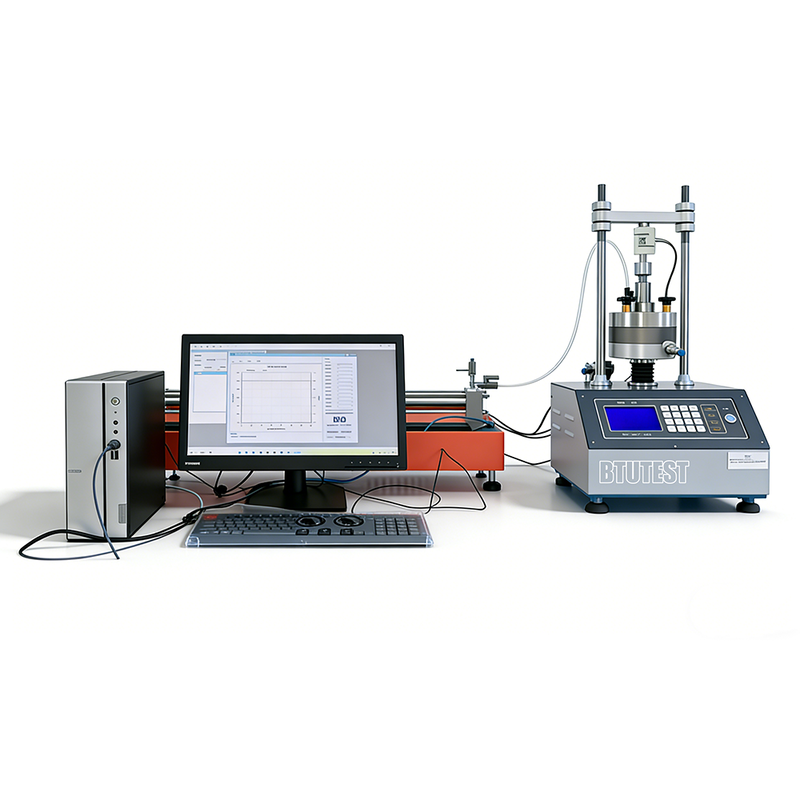

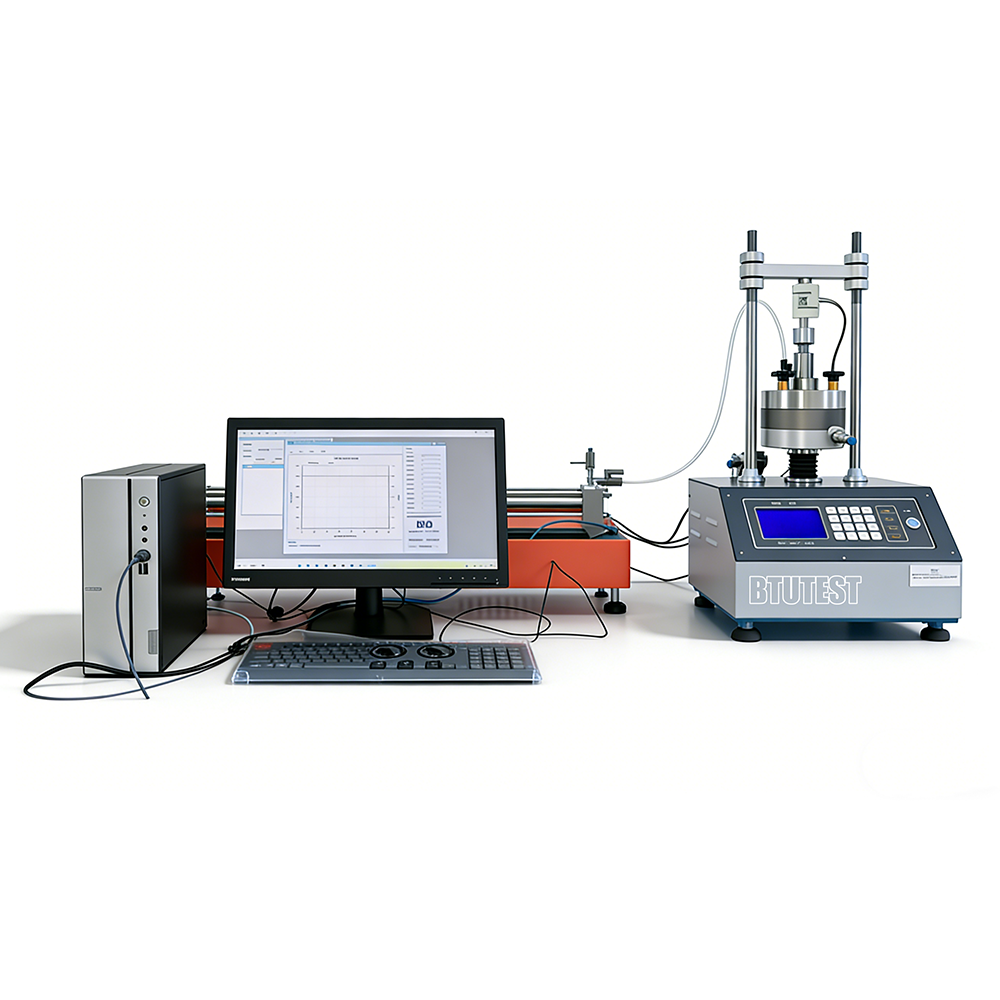

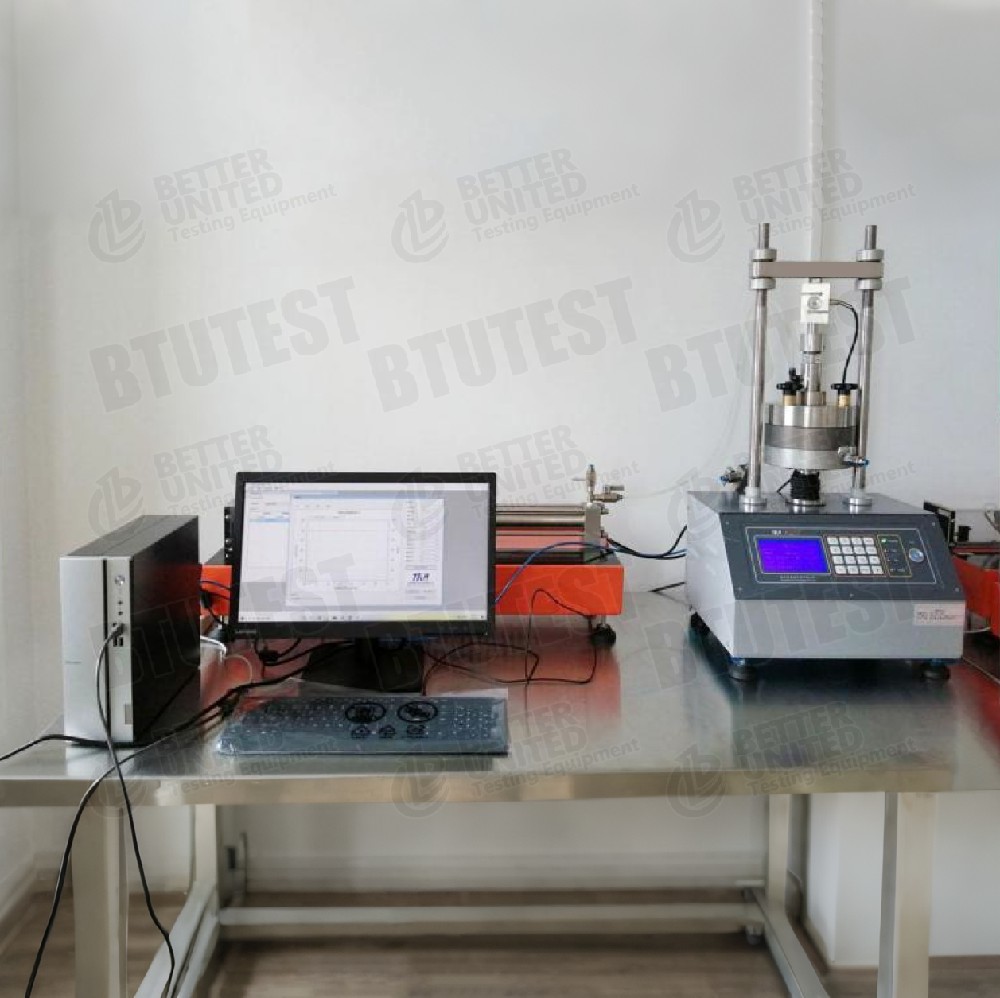

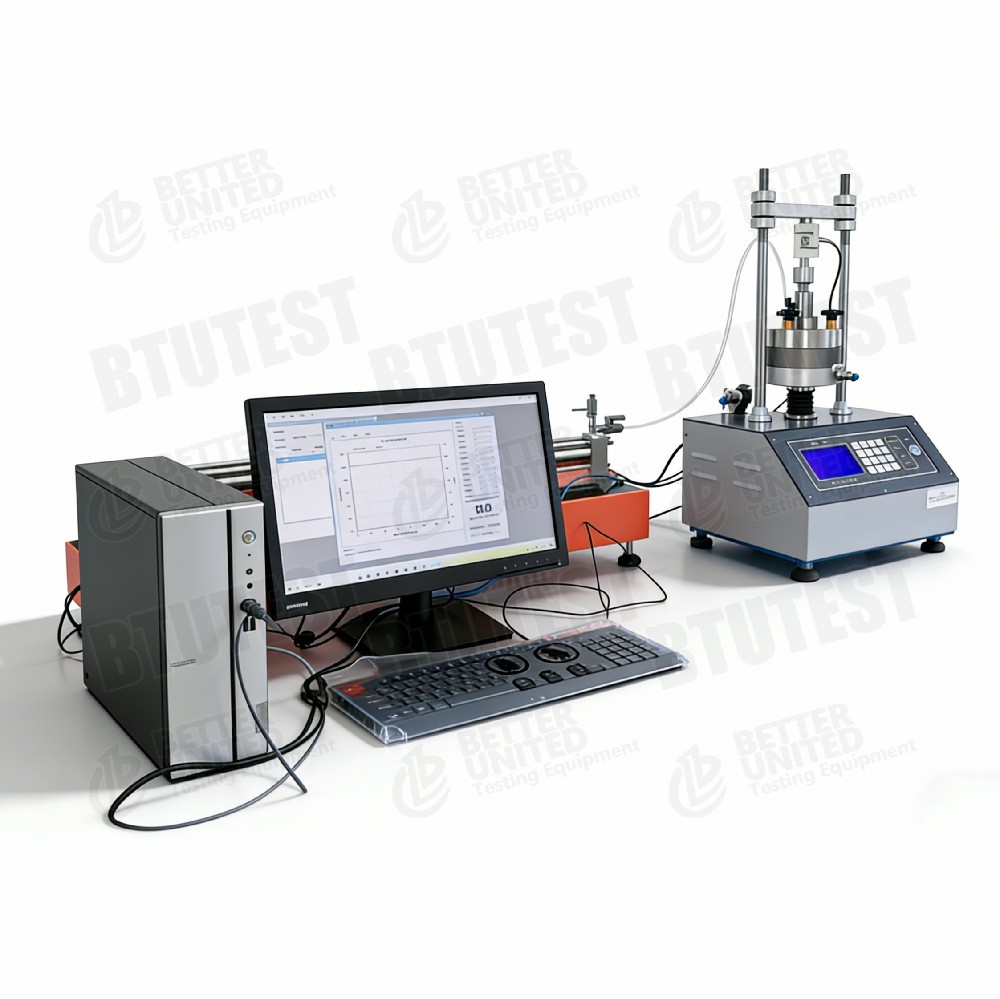

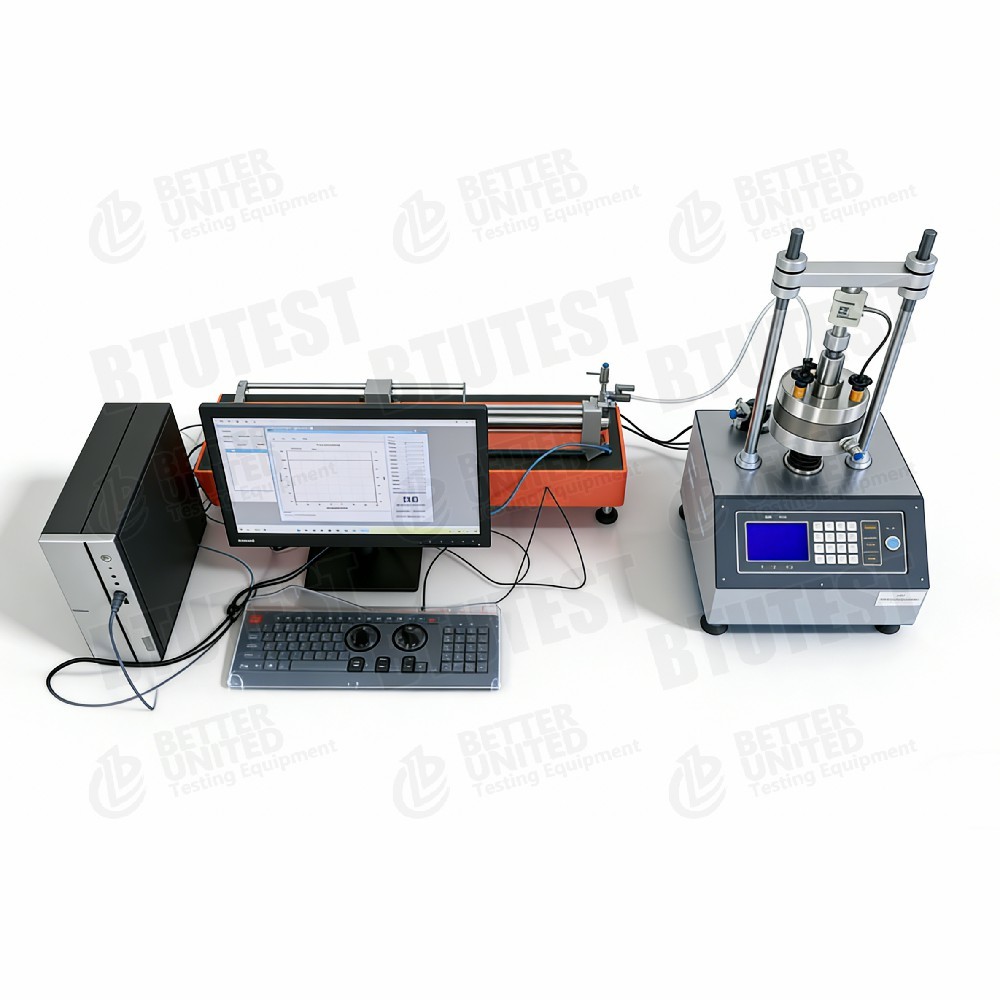

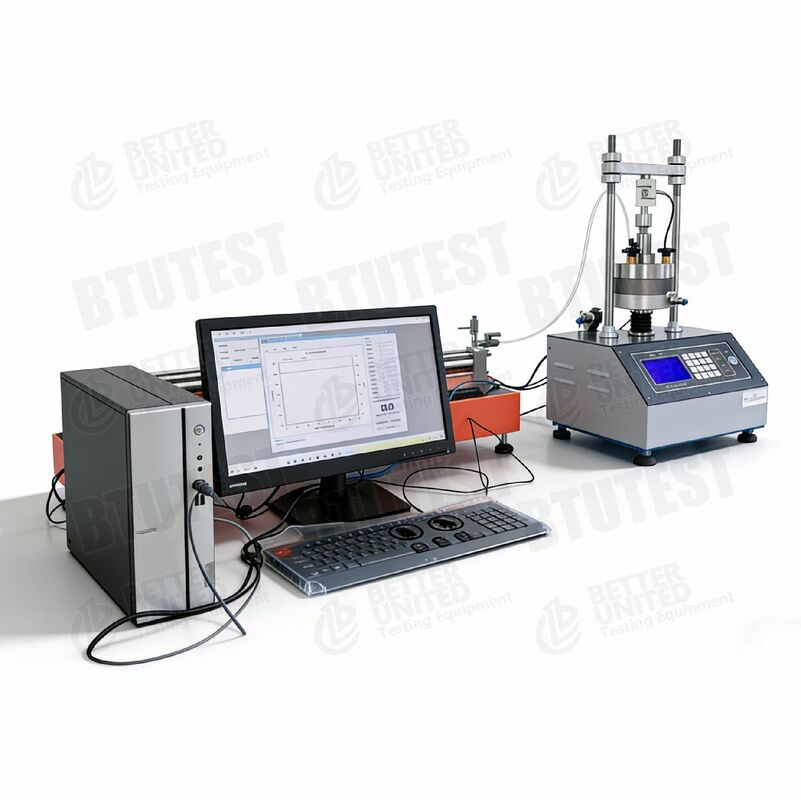

টেনশান-নিয়ন্ত্রিত লোড কনসোল্ডারিং যন্ত্রপাতি

মডেলবিটিইউ- এসটিসি-১এস

বর্ণনা

এই সরঞ্জাম একটিস্ট্রেন-নিয়ন্ত্রিত লোডিং কনসোল্ডারিং যন্ত্র(স্থির প্রবাহের হারের ₹ CRS), মডেলবিটিইউ- এসটিসি-১এস, রিয়েল-টাইম পোর চাপ পরিমাপের সাথে স্ট্রেন-নিয়ন্ত্রিত লোড কনসোল্ডেশন পরীক্ষা (সিআরএস) সম্পাদন করতে ব্যবহৃত হয়। প্রধান বৈশিষ্ট্যঃ

• নমুনার আকারঃ Φ61.8×H20 মিমি এবং Φ61.8×H40 মিমি
• লোড ফ্রেমঃ সর্বোচ্চ অক্ষীয় শক্তি 10 kN, অন্তর্নির্মিত 4-চ্যানেল ডেটা লগার
• লোড সেলঃ ০-১০ কেএন, সঠিকতা ±০.১% এফএস
• গর্ত চাপ সেন্সরঃ 0-3.2 এমপিএ (নির্ভুলতা উল্লেখ করা হয়নি, ± 0.1% এফএস অনুমান করা হয়েছে)
• কম্পিউটার ভিত্তিক তথ্য সংগ্রহ এবং নিয়ন্ত্রণ সফটওয়্যার দিয়ে সরবরাহ করা

পরীক্ষার মান (আন্তর্জাতিক)

• এএসটিএম ডি৪১৮৬(ড্রেস কনসোল্ডেশনের ধ্রুবক হার ∙ সিআরএস)
• ASTM D2435(এক মাত্রিক সংহতকরণ ∙ সিআরএস একটি উদ্ভূত পদ্ধতি)
• এএসটিএম ডি৪৫৪৬(লোড-অনলোড-রিলোড একীকরণ)
• আইএসও ১৭৮৯২-৫(সংহতকরণ পরীক্ষা)
• বিএস ১৩৭৭-৬(সংহতকরণ পরীক্ষা)

এই সরঞ্জামগুলি লোডিং, স্থানচ্যুতি পরিমাপ, ছিদ্র চাপ পর্যবেক্ষণ ইত্যাদির জন্য এই মানগুলির প্রয়োজনীয়তা পূরণ করতে পারে।

স্পেসিফিকেশন

> দ্রষ্টব্যঃ লোডিং রেট পরিসীমা, স্থানচ্যুতি স্ট্রোক, ইত্যাদি নির্দিষ্ট করা হয়নি।

বিস্তারিত

• স্ট্রেন-নিয়ন্ত্রিত লোডিং (সিআরএস)√ একটি ধ্রুবক অক্ষীয় প্রসার হার (যেমন, 0.01 মিমি / মিনিট) এ নমুনা লোড, ক্রমাগত অক্ষীয় চাপ, প্রসার, এবং porous চাপ রেকর্ড, এইভাবে দ্রুত একীকরণ পরামিতি (Cv, Cc,পিসি, ইত্যাদি) ।
• দুটি নমুনার উচ্চতা✅ 20 মিমি (স্বাভাবিক) এবং 40 মিমি (দীর্ঘতর ড্রেনেশন পথ) ।
• রিয়েল-টাইম পোর চাপ পরিমাপ∙ কনসোল্ডেশন চলাকালীন গর্তের পানির চাপ পর্যবেক্ষণ করে, Cv এবং কার্যকর চাপ পথ গণনা করার জন্য উপযোগী।
• অন্তর্নির্মিত ৪-চ্যানেল ডেটা লগারএকই সময়ে অক্ষীয় লোড, স্থানচ্যুতি, ছিদ্র চাপ ইত্যাদি রেকর্ড করে।
• সর্বাধিক অক্ষীয় শক্তি 10 kN∙ সর্বোচ্চ অক্ষীয় চাপ প্রায় ৩.৩ এমপিএ (উই ৬১.৮ মিমি নমুনার জন্য) এর সাথে মিলে যায়, যা বেশিরভাগ মাটির দৃঢ়তা পরীক্ষার জন্য উপযুক্ত।
• উচ্চ-নির্ভুলতা লোড সেল± 0.1% FS, নির্ভরযোগ্য তথ্য।
• কম্পিউটার সফটওয়্যারসম্পূর্ণ স্বয়ংক্রিয় পরীক্ষার নিয়ন্ত্রণ, স্ট্রেস-ড্রেস এবং পোর চাপ-ড্রেস কার্ভের রিয়েল-টাইম প্রদর্শন, একত্রীকরণ পরামিতিগুলির স্বয়ংক্রিয় গণনা।

প্রয়োগ

• দ্রুত সংহতকরণ পরীক্ষাপ্রচলিত ধাপে ধাপে লোডিংয়ের তুলনায় সিআরএস উল্লেখযোগ্যভাবে সময় সাশ্রয় করে, যা ব্যাচ পরীক্ষার জন্য উপযুক্ত।
• নিম্ন-প্রবেশযোগ্যতার মাটিক্লে এবং অন্যান্য নিম্ন-প্রবেশযোগ্যতার মাটির জন্য, সিআরএস দক্ষতার সাথে একীকরণ সহগ প্রদান করে।
• কার্যকর স্ট্রেস বিশ্লেষণ√ লোডিংয়ের সময় কার্যকর চাপের পরিবর্তনগুলি পরিমাপ করার জন্য ছিদ্রের চাপ পরিমাপ করা সম্ভব।
• নরম মাটির উপশ্রেণী∙ নিষ্পত্তির পূর্বাভাসের জন্য একীকরণের বৈশিষ্ট্যগুলি মূল্যায়ন করুন।
• গবেষণা ও শিক্ষাবিশ্ববিদ্যালয় মাটির যান্ত্রিক পরীক্ষাগার, গবেষণা প্রতিষ্ঠান।

সুবিধা

• সিআরএস দ্রুত সংহতকরণধাপে ধাপে লোডিংয়ের তুলনায় 80% এরও বেশি পরীক্ষার সময় সাশ্রয় করতে পারে।
• রিয়েল-টাইম পোর চাপ পরিমাপ∙ অতিরিক্ত কার্যকর স্ট্রেস তথ্য প্রদান করে, গণনার নির্ভুলতা উন্নত করে।
• দুটি নমুনার উচ্চতাবিভিন্ন গবেষণার উদ্দেশ্যে নমনীয়তা।
• অন্তর্নির্মিত ডেটা লগার∙ অত্যন্ত ইন্টিগ্রেটেড, বাহ্যিক সরঞ্জাম হ্রাস।
• উচ্চ নির্ভুলতা সেন্সর∙ ০.১% FS, গবেষণার প্রয়োজনীয়তা পূরণ করে।
• সম্পূর্ণ স্বয়ংক্রিয় সফটওয়্যারঅটোমেটিক কন্ট্রোল, অধিগ্রহণ, গণনা, মানুষের ভুল কমানো।

কোনটি বেছে নেবেন

এই সরঞ্জাম নির্বাচন করুন অথবা পরীক্ষার প্রয়োজনীয়তা উপর ভিত্তি করে অন্যান্য মডেলের সাথে তুলনা করুনঃ

প্রক্রিয়া প্রবাহ

উদাহরণঃসিআরএস কনসোল্ডেশন টেস্ট (স্থির স্ট্রেস রেট)

• নমুনা প্রস্তুতি
  • Φ61.8×20 মিমি বা 40 মিমি রিং ব্যবহার করে নিরবচ্ছিন্ন বা পুনরায় গঠিত নমুনা কাটা।
  • প্রাথমিক পানি পরিমাণ এবং ঘনত্ব পরিমাপ করুন; যদি প্রয়োজন হয় তবে পরিপূর্ণ করুন।

• নমুনা ইনস্টলেশন
  • নমুনাটি কনসোল্ডেশন সেলে (পরিণামহীন পাথর এবং ফিল্টার কাগজ দিয়ে) স্থাপন করুন, pore pressure sensor সংযুক্ত করুন।
  • স্থানচ্যুতি সেন্সর ইনস্টল করুন।
  • লোড ফ্রেমে সেলটি স্থাপন করুন এবং অক্ষীয় লোড সেলটি সংযুক্ত করুন।

• পরীক্ষা পরামিতি সেট করুন
  • সফটওয়্যারে, নির্বাচন করুন "CRS কনসোল্ডেশন মডিউল"।
  • একটি ধ্রুবক প্রসার হার সেট করুন (যেমন, 0.01 মিমি/মিনিট) ।
  • সর্বাধিক অক্ষীয় চাপ (উদাহরণস্বরূপ, ২০%) বা সর্বাধিক অক্ষীয় শক্তি (১০ কিলন) সেট করুন।
  • তথ্য সংগ্রহের সময়সীমা নির্ধারণ করুন (যেমন, ১ সেকেন্ড) ।

• পরীক্ষা শুরু করুন
  • সার্ভো লোডিং সিস্টেম চালু করুন যাতে পিস্টনকে ধ্রুবক গতিতে নিচে ঠেলে দেওয়া যায়।
  • সফটওয়্যারটি অক্ষীয় শক্তি, অক্ষীয় স্থানচ্যুতি, ছিদ্রের চাপ এবং সময়কে রিয়েল টাইমে রেকর্ড করে।
  • স্ট্রেস-ডেসটেনশন কার্ভ এবং পোরিজ চাপ-ডেসটেনশন কার্ভ।

• স্টপ অবস্থা
  • প্রিসেট স্ট্রেন বা সর্বোচ্চ অক্ষীয় শক্তি পৌঁছলে স্বয়ংক্রিয়ভাবে বন্ধ হয়।

• ভেঙে ফেলা এবং পরিষ্কার করা
  • লোড করুন, নমুনাটি সরিয়ে নিন, ওজন করুন এবং চূড়ান্ত পানির পরিমাণ পরিমাপ করার জন্য শুকান করুন।
  • কনসোল্ডেশন সেল এবং সেন্সর পরিষ্কার করুন।

• তথ্য প্রক্রিয়াকরণ
  • সিআরএস তত্ত্বের উপর ভিত্তি করে, সফটওয়্যারটি স্বয়ংক্রিয়ভাবে গণনা করেঃ
    • গর্তের চাপ এবং লোডিং রেট থেকে কনসোল্ডেশন কোয়ালিফায়েন্ট (Cv)
    • কম্প্রেশন ইনডেক্স (সিসি), রিবাউন্ড ইনডেক্স (সিএস)
    • প্রাক-সংহত চাপ (পিসি)
    • প্রবেশযোগ্যতা সহগ (k) (অপ্রত্যক্ষভাবে)
  • পরীক্ষার রিপোর্ট তৈরি করে।

সংক্ষিপ্তসার:

• বিটিইউ- এসটিসি-১এসএটি সিআরএস দ্রুত একত্রীকরণ পরীক্ষার জন্য একটি টেনশান-নিয়ন্ত্রিত লোড কনসোল্ডারিং ডিভাইস, যার সর্বাধিক অক্ষীয় শক্তি 10 kN, পোরি চাপ পরিমাপ,এবং সূক্ষ্ম দানা মাটির জন্য দৃঢ়তা পরামিতিগুলির দ্রুত নির্ধারণের জন্য উপযুক্ত.
