Rowe একত্রীকরণ যন্ত্রপাতি

পণ্যের বর্ণনা

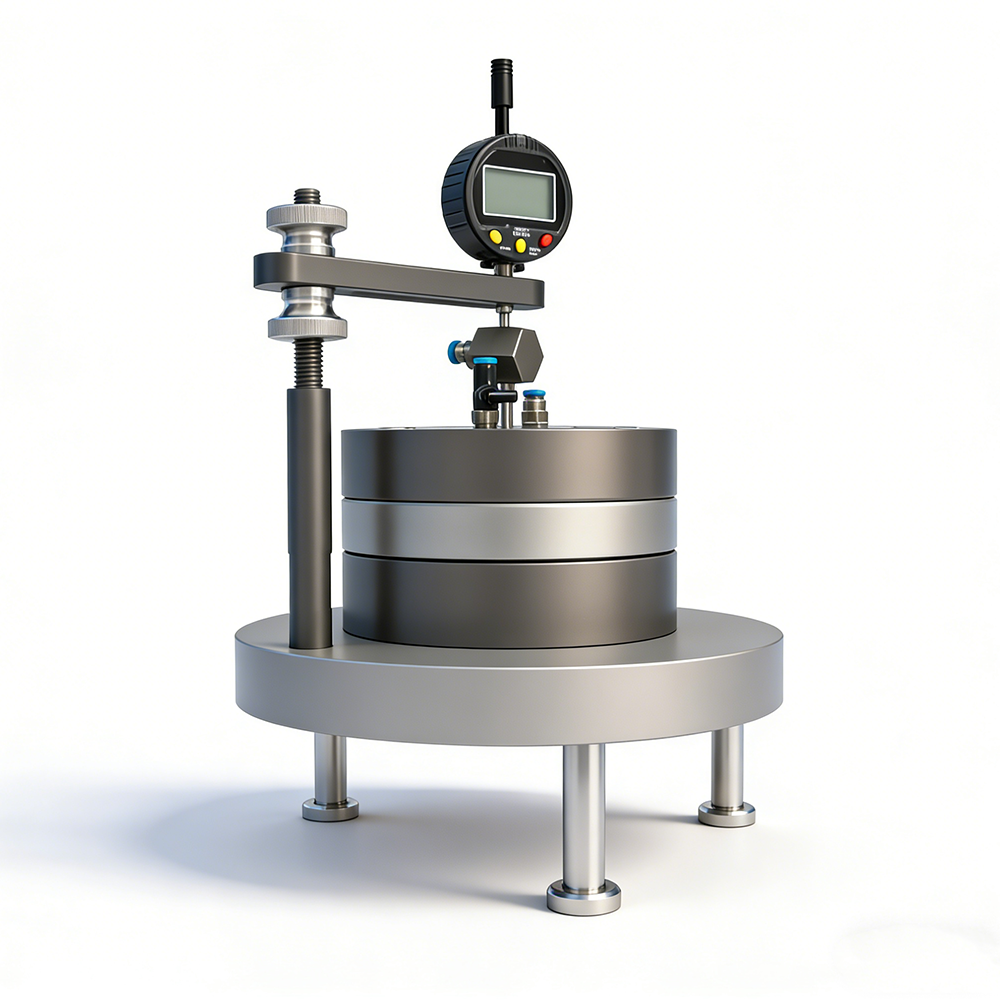

Rowe একত্রীকরণ যন্ত্রপাতি

মডেলবিটিইউ-আরসিএ-1

বর্ণনা

এই সরঞ্জাম একটিরোয়ে একত্রীকরণ যন্ত্র, মডেলবিটিইউ-আরসিএ-1, একটি রো-টাইপ একত্রীকরণ সেল ব্যবহার করে। এটি স্ট্যান্ডার্ড একত্রীকরণ (স্টেপ লোডিং-আনলোডিং), সিআরএস (স্ট্রেনের ধ্রুবক হার), সিআরএল (লোডিংয়ের ধ্রুবক হার), ব্যাক প্রেসার স্যাচুরেশন একত্রীকরণ, দীর্ঘ-মেয়াদী ক্রীপ একত্রীকরণ (রিয়েল-টাইম ছিদ্র চাপ পরিমাপ সহ), এবং একটি ঐচ্ছিক সংমিশ্রণযোগ্যতা সহ বিভিন্ন একত্রীকরণ পরীক্ষা করতে পারে। প্রধান বৈশিষ্ট্য:

• নমুনার আকার: Φ61.8 মিমি (স্ট্যান্ডার্ড কাটিং রিং)
• অক্ষীয় এবং পিছনের চাপ চাপ/ভলিউম কন্ট্রোলার (2 MPa / 200 cc), নির্ভুলতা ±0.1% FS, ক্লোজড-লুপ মাইক্রোপ্রসেসরের জলের চাপ 1 kPa-তে নিয়ন্ত্রণ করে
• অন্তর্নির্মিত 16-কী মেমব্রেন কীপ্যাড (নন-টাচ), সমর্থনকারী চাপ নিয়ন্ত্রণ, ভলিউম নিয়ন্ত্রণ, রৈখিক লোডিং ইত্যাদি সহ কন্ট্রোলার।
• ভলিউম পরিবর্তন পরিমাপ এবং প্রদর্শন 1 mm³ (0.001 cc), নির্ভুলতা ±0.01 মিলি
• ছিদ্র চাপ সেন্সর: 2 MPa, নির্ভুলতা ±0.1% FS, রেজোলিউশন 1 kPa
• উল্লম্ব স্থানচ্যুতি সেন্সর: পরিসীমা 0‑12.7 মিমি, সঠিকতা 0.01 মিমি, নিজস্ব এলসিডি সহ (ইন/মিমি নির্বাচনযোগ্য), শূন্য বোতাম, মুদ্রা সেল বা অধিগ্রহণ সিস্টেম দ্বারা চালিত
• কম্পিউটার-ভিত্তিক ডেটা অধিগ্রহণ এবং নিয়ন্ত্রণ সফ্টওয়্যার (AdvancedGeoLAB-Rowe একত্রীকরণ সফ্টওয়্যার), ব্যাক প্রেসার স্যাচুরেশন, স্টেপ লোডিং কনসোলিডেশন, CRS, CRL, রিয়েল-টাইম ছিদ্র চাপ পরিমাপের সাথে দীর্ঘমেয়াদী ক্রীপ একত্রীকরণে সক্ষম; পোস্ট-প্রসেসিং মডিউল স্বয়ংক্রিয়ভাবে av, Es, Cv, Pc, ইত্যাদি গণনা করে এবং সময় বক্ররেখার বর্গমূল, লগ-টাইম বক্ররেখা, e-p বক্ররেখা, e-lg p বক্ররেখা, H‑P বক্ররেখা ইত্যাদির প্লট করে।

পরীক্ষার মান (আন্তর্জাতিক)

• ASTM D2435(মাটির একমাত্রিক একত্রীকরণ)
• ASTM D4186(স্ট্রেন একত্রীকরণের ধ্রুবক হার - CRS)
• ASTM D4546(লোড-আনলোড-রিলোড একত্রীকরণ)
• ASTM D4767(ট্রায়াক্সিয়াল কম্প্রেশন - পিছনের চাপ স্যাচুরেশন নীতি অনুরূপ)
• ASTM D5084(ব্যপ্তিযোগ্যতা পরীক্ষা - একত্রীকরণ-ব্যপ্তিযোগ্যতা মডিউলের সাথে সম্পর্কিত)
• ISO 17892-5(একত্রীকরণ পরীক্ষা)
• BS 1377-6(একত্রীকরণ পরীক্ষা)

সরঞ্জামগুলি লোডিং, ব্যাক প্রেসার স্যাচুরেশন, ছিদ্র চাপ পরিমাপ, CRS/CRL ইত্যাদির জন্য এই মানগুলির প্রয়োজনীয়তা পূরণ করতে পারে।

স্পেসিফিকেশন

বিস্তারিত

• রোয়ে একত্রীকরণ কোষ- এক ধরনের সমান-অক্ষীয়-স্ট্রেস কনসোলিডোমিটার যা হাইড্রোলিক বা বায়ুসংক্রান্ত উপায়ে অক্ষীয় চাপ প্রয়োগ করে, আরও অভিন্ন স্ট্রেস বিতরণ এবং কম সাইডওয়াল ঘর্ষণ প্রদান করে, উচ্চ-নির্ভুলতা একত্রীকরণ পরীক্ষার জন্য উপযুক্ত।
• দ্বৈত চাপ/ভলিউম কন্ট্রোলার- অক্ষীয় চাপ এবং পিছনের চাপ প্রয়োগ করতে ব্যবহৃত হয় (বা ছিদ্র চাপ পরিমাপ)। প্রতিটি নিয়ন্ত্রক স্বাধীন, যার আয়তন ক্ষমতা 200 সিসি, রেজোলিউশন 0.001 সিসি, চাপের সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে এবং ব্যাক প্রেসার স্যাচুরেশন, CRS, CRL এবং ব্যাপ্তিযোগ্যতা পরীক্ষার জন্য ভলিউম পরিবর্তন করে।
• ক্লোজড-লুপ মাইক্রোপ্রসেসর নিয়ন্ত্রণ- জলের চাপ নিয়ন্ত্রণের নির্ভুলতা 1 kPa পর্যন্ত, প্রচলিত কনসোলিডোমিটারের চেয়ে অনেক বেশি।
• রিয়েল-টাইম ছিদ্র চাপ পরিমাপ- একীকরণের সময় ক্রমাগত ছিদ্র জলের চাপ নিরীক্ষণ করে, CRS পরীক্ষা এবং কার্যকর স্ট্রেস বিশ্লেষণে Cv গণনার জন্য ব্যবহৃত হয়।
• উচ্চ-নির্ভুলতা স্থানচ্যুতি পরিমাপ- 0.01 মিমি রেজোলিউশন, সহজে অন-সাইট ক্রমাঙ্কনের জন্য নিজস্ব LCD সহ।
• মাল্টি-ফাংশন টেস্টিং- স্টেপ লোডিং, CRS, CRL, ক্রীপ, ব্যাক প্রেসার স্যাচুরেশন, এবং ঐচ্ছিক একত্রীকরণ-ব্যপ্তিযোগ্যতা সমর্থন করে - সবই এক যন্ত্রপাতিতে।
• শক্তিশালী সফটওয়্যার- সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষা নিয়ন্ত্রণ, রিয়েল-টাইম কার্ভ ডিসপ্লে, একত্রীকরণ পরামিতিগুলির স্বয়ংক্রিয় গণনা এবং বিভিন্ন স্ট্যান্ডার্ড কার্ভের প্লটিং।
• ঐচ্ছিক একত্রীকরণ-ব্যপ্তিযোগ্যতা মডিউল- k‑e সম্পর্ক অধ্যয়ন করার জন্য একত্রীকরণের সময় ব্যাপ্তিযোগ্যতা সহগ পরিমাপের অনুমতি দেয়।

আবেদন

• উচ্চ-নির্ভুলতা একত্রীকরণ পরীক্ষা- সূক্ষ্ম দানাদার মাটি যেমন নরম কাদামাটির কম্প্রেশন বৈশিষ্ট্য এবং একত্রীকরণ পরামিতি অধ্যয়নের জন্য উপযুক্ত।
• পিছনের চাপ স্যাচুরেশন একত্রীকরণ- কম-ব্যপ্তিযোগ্য মাটির জন্য, সঠিক একত্রীকরণ পরামিতিগুলি পেতে সম্পৃক্ততা উন্নত করে।
• CRS দ্রুত একত্রীকরণ- পরীক্ষার সময় বাঁচায়, ব্যাচ পরীক্ষার জন্য উপযুক্ত।
• দীর্ঘমেয়াদী হামাগুড়ি- মাটির গৌণ একত্রীকরণ আচরণ অধ্যয়ন করে।
• একত্রীকরণ-ব্যপ্তিযোগ্যতা যুগল(ঐচ্ছিক) - কম্প্রেশনের সময় ব্যাপ্তিযোগ্যতার পরিবর্তনগুলি অধ্যয়ন করে।
• গবেষণা এবং শিক্ষাদান- বিশ্ববিদ্যালয় এবং গবেষণা প্রতিষ্ঠানে উন্নত একত্রীকরণ গবেষণা।

সুবিধা

• উচ্চ-নির্ভুল চাপ নিয়ন্ত্রণ- জলের চাপ নিয়ন্ত্রণের নির্ভুলতা 1 kPa, ভলিউম রেজোলিউশন 0.001 cc, প্রথাগত কনসোলিডোমিটার থেকে অনেক বেশি।
• রোয়ে সেল- কম সাইডওয়াল ঘর্ষণ, অভিন্ন স্ট্রেস বিতরণ, আরও নির্ভরযোগ্য ফলাফল।
• দ্বৈত চাপ/ভলিউম কন্ট্রোলার- অক্ষীয় চাপ প্রয়োগ করতে পারে, পিছনের চাপ, বা ভলিউম পরিবর্তন পরিমাপ করতে পারে - অত্যন্ত সমন্বিত।
• একাধিক পরীক্ষার মোড– স্টেপ লোডিং, সিআরএস, সিআরএল, ক্রীপ, ব্যাক প্রেসার স্যাচুরেশন, ব্যাপ্তিযোগ্যতা (ঐচ্ছিক) – সব এক সাথে।
• রিয়েল-টাইম ছিদ্র চাপ পরিমাপ- কার্যকর স্ট্রেস বিশ্লেষণ এবং সিভি গণনার সুবিধা দেয়।
• সম্পূর্ণ স্বয়ংক্রিয় সফটওয়্যার- স্বয়ংক্রিয় নিয়ন্ত্রণ, অধিগ্রহণ, গণনা এবং প্লট করা, মানুষের ত্রুটি হ্রাস করা।
• সুবিধাজনক নিয়ামক অপারেশন- অন্তর্নির্মিত ঝিল্লি কীপ্যাড একটি কম্পিউটার ছাড়া একা একা কাজ করার অনুমতি দেয়।
• খরচ কার্যকর- প্রথাগত ট্রায়াক্সিয়াল একত্রীকরণ সিস্টেমের তুলনায়, রোয়ে কনসোলিডোমিটার কম খরচে অনুরূপ কার্যকারিতা প্রদান করে।

কি চয়ন করুন

এই সরঞ্জাম নির্বাচন করুন বা পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে অন্যান্য মডেলের সাথে তুলনা করুন:

প্রক্রিয়া প্রবাহ

উদাহরণ:ব্যাক প্রেসার স্যাচুরেশন + CRS একত্রীকরণ পরীক্ষা

• নমুনা প্রস্তুতি
  • একটি Ø61.8 মিমি রিং ব্যবহার করে অবিচ্ছিন্ন বা পুনর্নির্মাণ নমুনা কাটা; উচ্চতা সাধারণত 20 মিমি বা 40 মিমি (কোষের উচ্চতার উপর নির্ভর করে)।
  • প্রাথমিক জলের পরিমাণ এবং ঘনত্ব পরিমাপ করুন।

• নমুনা ইনস্টলেশন
  • রোয়ে একত্রীকরণ কক্ষে নমুনাটি রাখুন, উপরে এবং নীচে ছিদ্রযুক্ত পাথর এবং ফিল্টার পেপার।
  • ছিদ্র চাপ সেন্সরটি নমুনার নীচে (বা উপরে) সংযুক্ত করুন।
  • অক্ষীয় চাপ নিয়ন্ত্রক এবং পিছনের চাপ নিয়ামক সংযোগ করুন (যদি পিছনের চাপ স্যাচুরেশন প্রয়োজন হয়)।
  • উল্লম্ব স্থানচ্যুতি সেন্সর ইনস্টল করুন (শূন্য এটি)।

• পিছনের চাপ স্যাচুরেশন
  • একটি ছোট কার্যকর চাপ প্রয়োগ করার সময় পিছনের চাপ (যেমন, 200 kPa) ব্যাক প্রেসার কন্ট্রোলারের মাধ্যমে প্রয়োগ করুন (যেমন, 5 kPa)।
  • ছিদ্র চাপ প্রতিক্রিয়া নিরীক্ষণ এবং B- মান গণনা; যখন B ≥ 0.95, স্যাচুরেশন সম্পূর্ণ হয়।

• CRS পরীক্ষার পরামিতি সেট করুন
  • সফ্টওয়্যারটিতে, "CRS একত্রীকরণ মডিউল" নির্বাচন করুন।
  • একটি ধ্রুবক স্ট্রেন রেট সেট করুন (যেমন, 0.01 মিমি/মিনিট)।
  • সর্বোচ্চ অক্ষীয় চাপ (যেমন, 20%) বা সর্বোচ্চ অক্ষীয় চাপ (2 MPa) সেট করুন।
  • ডেটা অধিগ্রহণের ব্যবধান সেট করুন (যেমন, 1 সেকেন্ড)।

• CRS একত্রীকরণ শুরু করুন
  • অক্ষীয় চাপ নিয়ন্ত্রক একটি ধ্রুবক হারে নমুনা সংকুচিত করে।
  • সফ্টওয়্যার রিয়েল টাইমে অক্ষীয় বল, অক্ষীয় স্থানচ্যুতি, ছিদ্র চাপ এবং সময় রেকর্ড করে।
  • প্লট স্ট্রেস-স্ট্রেন বক্ররেখা এবং ছিদ্র চাপ-স্ট্রেন বক্ররেখা।

• স্টপ কন্ডিশন
  • প্রিসেট স্ট্রেন বা সর্বোচ্চ চাপ পৌঁছে গেলে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

• Disassembly এবং পরিষ্কার
  • চাপ আনলোড করুন, পিছনের চাপ ছেড়ে দিন, নমুনাটি সরান, চূড়ান্ত জলের পরিমাণ পরিমাপ করতে ওজন করুন এবং শুকিয়ে নিন।
  • কোষ, ছিদ্রযুক্ত পাথর এবং সেন্সর পরিষ্কার করুন।

• ডেটা প্রসেসিং
  • CRS তত্ত্বের উপর ভিত্তি করে, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে গণনা করে:
    • ছিদ্র চাপ এবং লোডিং হার থেকে একত্রীকরণ সহগ (Cv)
    • কম্প্রেশন সূচক (Cc), রিবাউন্ড সূচক (Cs)
    • প্রাক-একত্রীকরণ চাপ (পিসি)
    • ব্যাপ্তিযোগ্যতার সহগ (k) (পরোক্ষভাবে)
  • প্লট e‑lg p বক্ররেখা, Cv‑σ′ বক্ররেখা, ইত্যাদি।
  • একটি পরীক্ষার রিপোর্ট তৈরি করে।

ধাপে-লোডিং একত্রীকরণের জন্য: একটি লোড সিকোয়েন্স সেট করুন (যেমন, 25, 50, 100, 200, 400, 800 kPa); প্রতিটি লোড ধাপে, সময়ের সাথে স্থানচ্যুতি এবং ছিদ্র চাপ রেকর্ড করুন; সফ্টওয়্যার Cv, av ইত্যাদি গণনা করে।
হামাগুড়ি একত্রীকরণ জন্য: গৌণ একত্রীকরণ সহগ Cα বিশ্লেষণ করার জন্য একটি ধ্রুবক লোড এবং রেকর্ড স্থানচ্যুতি এবং ছিদ্র চাপ প্রয়োগ করুন।
ব্যাপ্তিযোগ্যতা পরীক্ষার জন্য (ঐচ্ছিক): একত্রীকরণের পরে বা একটি নির্দিষ্ট লোড ধাপে, নিষ্কাশন ভালভ বন্ধ করুন, মাথার একটি ধ্রুবক পার্থক্য প্রয়োগ করুন, প্রবাহের হার পরিমাপ করুন এবং ব্যাপ্তিযোগ্যতা সহগ গণনা করুন৷

সারাংশ:BTU-RCA-1 Rowe একত্রীকরণ যন্ত্রপাতি হল একটি উচ্চ-নির্ভুলতা, বহু-ফাংশন একত্রীকরণ পরীক্ষার যন্ত্র। এটি একটি রো-টাইপ সেল এবং দ্বৈত চাপ/ভলিউম কন্ট্রোলার ব্যবহার করে, ব্যাক প্রেসার স্যাচুরেশন, CRS, CRL, স্টেপ লোডিং, ক্রীপ এবং ঐচ্ছিক ব্যাপ্তিযোগ্যতা পরীক্ষা সমর্থন করে। চাপ নিয়ন্ত্রণের সঠিকতা হল 1 kPa, ভলিউম রেজোলিউশন 0.001 cc, সম্পূর্ণ স্বয়ংক্রিয় সফ্টওয়্যার সহ। এটি সূক্ষ্ম দানাদার মাটির উন্নত একত্রীকরণ অধ্যয়নের জন্য উপযুক্ত, বিশেষত উচ্চ নির্ভুলতার দাবিতে গবেষণা প্রকল্পগুলির জন্য। সর্বোচ্চ চাপ (2 MPa) এবং নমুনার আকার (শুধুমাত্র Ø61.8 মিমি) নোট করুন; উচ্চ চাপ বা বড় নমুনা প্রয়োজন হলে, অন্যান্য সরঞ্জাম বিবেচনা করা উচিত।
