KO একত্রীকরণ যন্ত্রপাতি

পণ্যের বর্ণনা

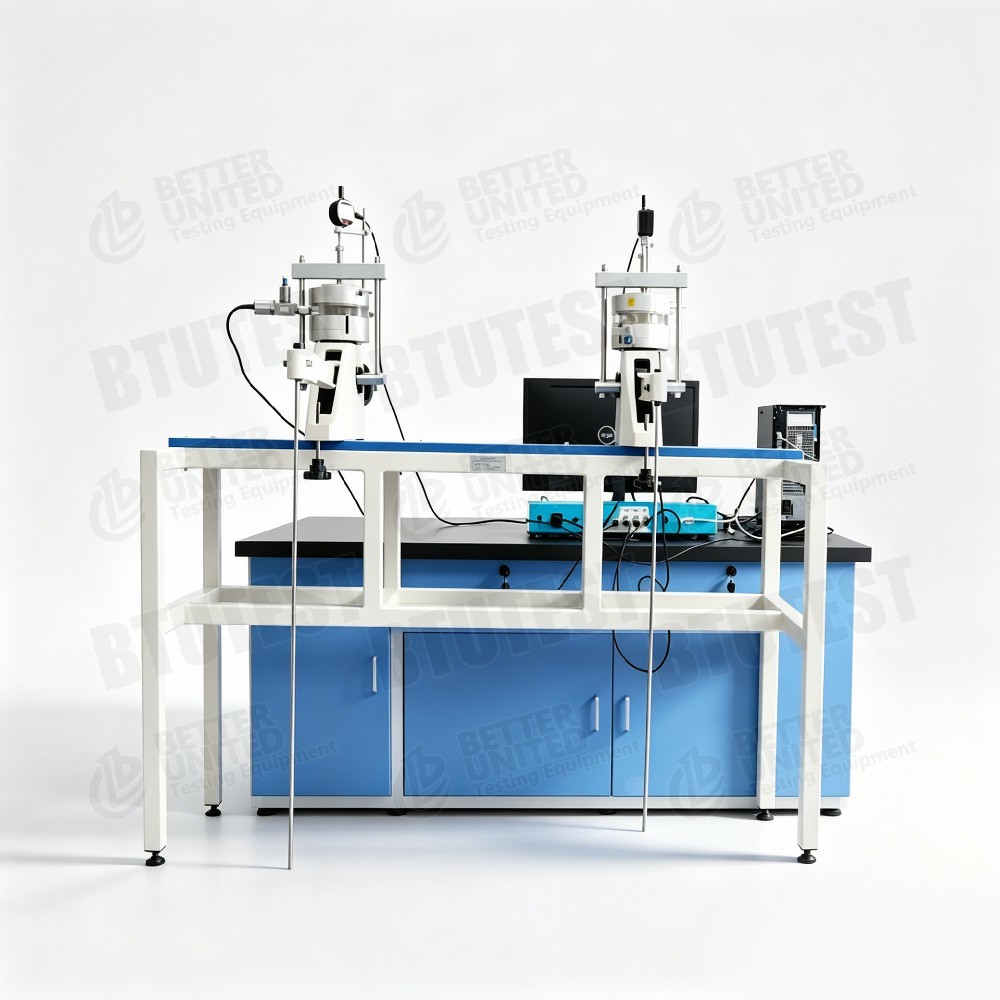

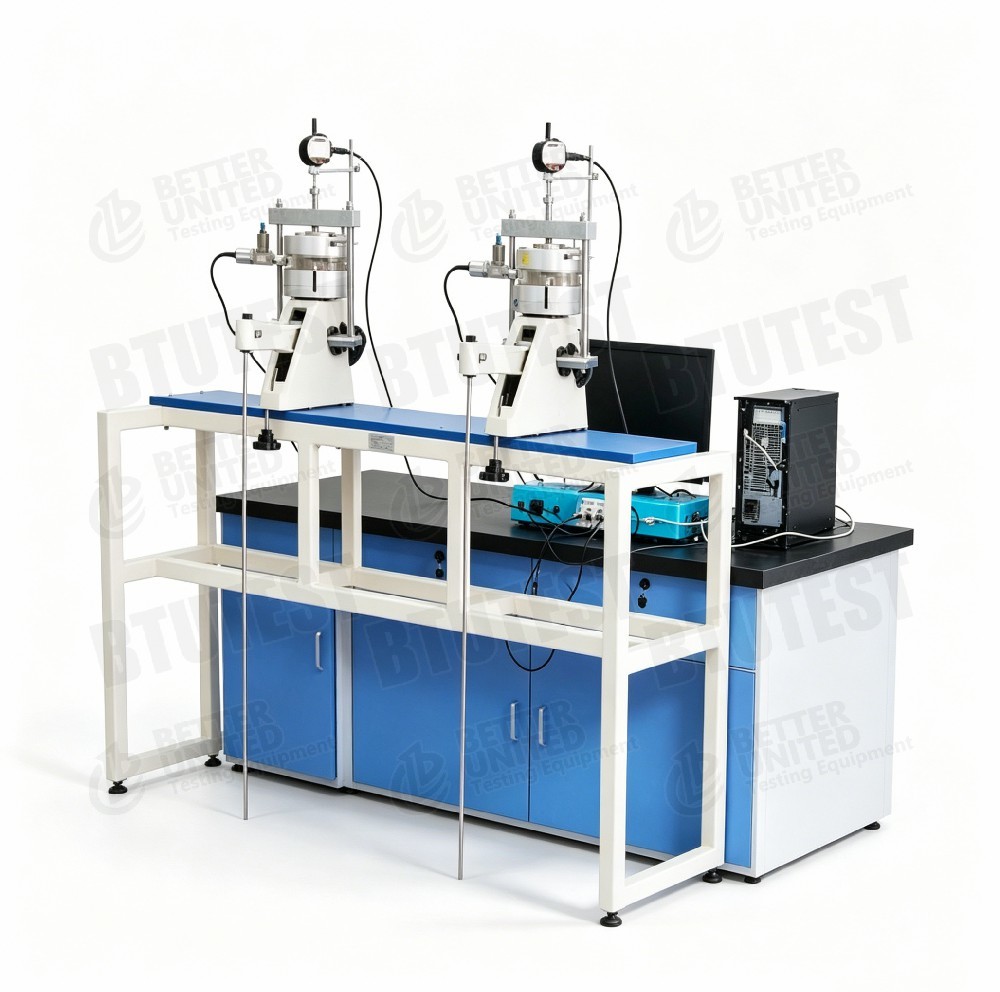

KO একত্রীকরণ যন্ত্রপাতি

মডেলবিটিইউ-STC-KO

বর্ণনা

এই সরঞ্জাম একটিKO একত্রীকরণ যন্ত্রপাতি, মডেলবিটিইউ-STC-KO, নির্ধারণ করতে ব্যবহৃত হয়বিশ্রামে পৃথিবীর চাপের সহগ (K₀)Ø61.8 মিমি ব্যাস সহ মাটির নমুনা। কোন পার্শ্বীয় স্ট্রেন অবস্থার অধীনে পার্শ্বীয় চাপ একটি ছিদ্র চাপ মিটার (বা পার্শ্বীয় চাপ সেন্সর) ব্যবহার করে পরিমাপ করা হয়। এটি প্রধানত পার্শ্বীয় সংযমের অধীনে মাটির সংকোচনের বৈশিষ্ট্যগুলি অধ্যয়ন করতে ব্যবহৃত হয়, সেটেলমেন্ট গণনা এবং পৃথিবীর চাপ বিশ্লেষণের জন্য K₀ মান প্রদান করে।

সিস্টেম ওভারভিউ: KO একত্রীকরণ যন্ত্রটি Ø61.8 মিমি মাটির নমুনার জন্য বিশ্রামে পৃথিবীর চাপের সহগ নির্ধারণ করতে ব্যবহৃত হয়। পার্শ্বীয় চাপ একটি ছিদ্র চাপ মিটার দ্বারা পরিমাপ করা যেতে পারে।

পরীক্ষার মান (আন্তর্জাতিক)

• ASTM D2435(একমাত্রিক একত্রীকরণ - K₀ শর্তগুলি প্রাপ্ত করা যেতে পারে)
• ASTM D4186(CRS একত্রীকরণ - K₀ পরিমাপ সম্ভব)
• ASTM D4767(ট্রায়াক্সিয়াল কম্প্রেশন - K₀ একত্রীকরণ পর্যায়)
• ISO 17892-5(একত্রীকরণ পরীক্ষা)
• BS 1377-6(একত্রীকরণ পরীক্ষা)
• চাইনিজ GB/T 50123‑2019(মাটি পরীক্ষা পদ্ধতির জন্য মানক - K₀ পরীক্ষা অন্তর্ভুক্ত)

সরঞ্জামগুলি পার্শ্বীয় চাপ পরিমাপ, অক্ষীয় লোডিং, স্থানচ্যুতি পরিমাপ ইত্যাদির জন্য এই মানগুলির প্রয়োজনীয়তাগুলি পূরণ করতে পারে।

স্পেসিফিকেশন

দ্রষ্টব্য: স্ক্রিনশট সর্বাধিক অক্ষীয় চাপ, লোডিং পদ্ধতি (লিভার/সার্ভো), পার্শ্বীয় চাপ সেন্সর পরিসীমা, নির্ভুলতা ইত্যাদি নির্দিষ্ট করে না। - পণ্য ম্যানুয়ালটি পড়ুন।

বিস্তারিত

• K₀ একত্রীকরণ নীতি- সম্পূর্ণ পার্শ্বীয় সংযমের অধীনে (শূন্য পার্শ্বীয় স্ট্রেন), নমুনার উপর অক্ষীয় চাপ প্রয়োগ করা হয় এবং পার্শ্বীয় চাপ (σ h) পরিমাপ করা হয়। বিশ্রামে পৃথিবীর চাপের সহগ হল K₀ = σ_h / σ_v।
• নমুনার আকার– ব্যাস 61.8 মিমি, উচ্চতা 40 মিমি (উচ্চতা-থেকে-ব্যাসের অনুপাত ≈0.65, K₀ একত্রীকরণ পরীক্ষার জন্য সাধারণ)।
• অক্ষীয় স্থানচ্যুতি পরিমাপ- পরিসীমা 12.7 মিমি, রেজোলিউশন 0.01 মিমি (10 μm), সুনির্দিষ্ট কম্প্রেশন রেকর্ডিংয়ের অনুমতি দেয়।
• চাপ সেল সীল– রেটেড চাপে কোন ফুটো নেই, ভলিউম পরিবর্তন <0.20 মিলি (খুব ছোট ভলিউমেট্রিক পরিবর্তন, পার্শ্বীয় অনমনীয়তা নিশ্চিত করে)।
• পার্শ্বীয় চাপ পরিমাপ- একটি ছিদ্র চাপ মিটার ব্যবহার করে (একটি পার্শ্বীয় চাপ সেন্সর বা তরল চাপ সেন্সরের সাথে সংযুক্ত)।
• উপযুক্ত উপকরণ- সূক্ষ্ম দানাদার মাটি (কাদামাটি, পলিমাটি), সাধারণত স্যাচুরেটেড মাটি K₀ নির্ধারণের জন্য ব্যবহৃত হয়।

আবেদন

• ভিত্তি নিষ্পত্তি গণনা- K₀ মানগুলি সাধারণত একত্রিত এবং অতিরিক্ত একত্রিত মাটির নিষ্পত্তি অনুমানের জন্য ব্যবহার করা হয় (যেমন, K₀ একত্রীকরণ পরীক্ষা পদ্ধতি)।
• পৃথিবীর চাপ গণনা- ধরে রাখা দেয়াল, বেসমেন্ট দেয়াল ইত্যাদিতে বিশ্রামে পৃথিবীর চাপ গণনার জন্য K₀ প্রয়োজন।
• গঠনমূলক মডেল পরামিতি- মডিফাইড ক্যাম ক্লে-এর মতো মডেলগুলির জন্য K₀ প্যারামিটার প্রদান করে।
• ল্যাবরেটরি পরীক্ষা- গবেষণা প্রতিষ্ঠান এবং বিশ্ববিদ্যালয়ের মৃত্তিকা মেকানিক্স পরীক্ষাগার।
• সংখ্যাসূচক মডেলের বৈধতা- সীমিত উপাদান মডেলগুলি ক্রমাঙ্কন করার জন্য পরীক্ষাগার K₀ মান প্রদান করে।

সুবিধা

• বিশেষ K₀ একত্রীকরণ- বিশ্রামে পৃথিবীর চাপের সহগ পরিমাপের জন্য নিবেদিত নকশা, কম্প্যাক্ট কাঠামো।
• উচ্চ-নির্ভুলতা স্থানচ্যুতি পরিমাপ- 0.01 মিমি রেজোলিউশন, একত্রীকরণ বিকৃতি নির্ভুলতার প্রয়োজনীয়তা পূরণ করে।
• ভাল sealing– প্রেশার সেল ভলিউম পরিবর্তন <0.20 মিলি, পাশ্বর্ীয় সংযম নিশ্চিত করে (আনুমানিক শূন্য পার্শ্বীয় স্ট্রেন)।
• সহজ অপারেশন- পার্শ্বীয় চাপ একটি ছিদ্র চাপ মিটার দিয়ে সরাসরি পরিমাপ করা যেতে পারে।
• আদর্শ নমুনার আকার- Ø61.8 মিমি একটি সাধারণ আকার, নমুনা প্রস্তুতি এবং তুলনা সহজতর।
• সামঞ্জস্য- বিভিন্ন লোডিং সিস্টেমের সাথে ব্যবহার করা যেতে পারে (লিভার, সার্ভো, ইত্যাদি, আলাদাভাবে সরবরাহ করা হবে)।

কি চয়ন করুন

এই সরঞ্জাম নির্বাচন করুন বা পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে অন্যান্য কনফিগারেশনের সাথে তুলনা করুন:

প্রক্রিয়া প্রবাহ

উদাহরণ:স্ট্যান্ডার্ড K₀ একত্রীকরণ পরীক্ষা (স্টেপ লোডিং, স্যাচুরেটেড ক্লে)

• নমুনা প্রস্তুতি
  • একটি Ø61.8×40 মিমি রিং ব্যবহার করে অবিচ্ছিন্ন বা পুনর্নির্মাণ করা মাটির নমুনা কাটুন।
  • স্যাচুরেট (ভ্যাকুয়াম বা পিছনের চাপ স্যাচুরেশন), প্রাথমিক জলের উপাদান এবং ঘনত্ব পরিমাপ করুন।

• নমুনা ইনস্টলেশন
  • K₀ কনসোলিডোমিটারের চাপ কোষে নমুনাটি রাখুন, উপরে এবং নীচে ছিদ্রযুক্ত পাথর।
  • অক্ষীয় স্থানচ্যুতি সেন্সর ইনস্টল করুন (শূন্য এটি)।
  • পাশ্বর্ীয় চাপ পরিমাপ ব্যবস্থা (পোর প্রেসার মিটার বা পার্শ্বীয় চাপ সেন্সর) সংযুক্ত করুন এবং চাপ কোষটি ডি-এয়ার করুন।
  • লোডিং ফ্রেমে প্রেসার সেলের অবস্থান করুন (যেমন, একটি পৃথক কনসোলিডোমিটার প্রধান ফ্রেম)।

• বসার প্রাথমিক চাপ প্রয়োগ করুন
  • একটি ছোট অক্ষীয় চাপ প্রয়োগ করুন (যেমন, 5 kPa) এবং প্রাথমিক অক্ষীয় স্থানচ্যুতি এবং পার্শ্বীয় চাপ রেকর্ড করুন।

• পরীক্ষার পরামিতি সেট করুন
  • লোড ক্রম সংজ্ঞায়িত করুন (যেমন, 25, 50, 100, 200, 400, 800 kPa)।
  • প্রতিটি লোড পদক্ষেপের সময়কাল সাধারণত 24 ঘন্টা বা একত্রীকরণ স্থিতিশীল না হওয়া পর্যন্ত (স্থানচ্যুতি পরিবর্তন <0.01 মিমি প্রতি ঘন্টা)।
  • ডেটা অধিগ্রহণের ব্যবধান সেট করুন (যেমন, 0.1, 1, 10, 60 মিনিট)।

• পরীক্ষা শুরু করুন
  • প্রথম অক্ষীয় লোড পদক্ষেপ প্রয়োগ করুন।
  • রিয়েল টাইমে অক্ষীয় স্থানচ্যুতি এবং পার্শ্বীয় চাপ রেকর্ড করুন।
  • প্রতিটি লোড ধাপে, অক্ষীয় স্থানচ্যুতি স্থিতিশীল হওয়ার পরে, পার্শ্বীয় চাপ রেকর্ড করুন।

• K₀ গণনা করুন
  • প্রতিটি লোড ধাপের জন্য, K₀ = পার্শ্বীয় চাপ(σh)/অক্ষীয় চাপ(σv)।
  • প্লট K₀ বনাম σ_v বক্ররেখা।

• শেষ এবং disassembly
  • পরীক্ষার পরে, আনলোড করুন, নমুনা সরান।
  • প্রেসার সেল এবং সেন্সর পরিষ্কার করুন।

• ডেটা প্রসেসিং
  • প্রতিটি লোড ধাপের জন্য K₀ মান গণনা করুন; গড় নিন বা প্রবণতা বিশ্লেষণ করুন।
  • সাধারণত একত্রিত মাটির জন্য, K₀ ≈ 1 – sin φ′ (জ্যাকির সূত্র) যাচাইয়ের জন্য ব্যবহার করা যেতে পারে।
  • একটি পরীক্ষার রিপোর্ট তৈরি করুন।

যন্ত্রের সাথে জোড়া থাকলে কসার্ভো লোডিং সিস্টেমএটি সিআরএস বা স্বয়ংক্রিয় ধাপে লোডিং সঞ্চালন করতে পারে রিয়েল-টাইম পাশ্বর্ীয় চাপ অধিগ্রহণের সাথে, দক্ষতা উন্নত করে।

সারাংশ:BTU-STC-KO হল Ø61.8×40 মিমি মাটির নমুনার বাকি অংশে পৃথিবীর চাপের গুণাঙ্ক নির্ণয় করার জন্য একটি নিবেদিত K₀ একত্রীকরণ যন্ত্র। এটি 0.01 মিমি অক্ষীয় স্থানচ্যুতি রেজোলিউশন এবং একটি ভাল-সিল করা চাপ কোষ (ভলিউম পরিবর্তন <0.20 মিলি) বৈশিষ্ট্যযুক্ত। পার্শ্বীয় চাপ একটি ছিদ্র চাপ মিটার বা পার্শ্বীয় চাপ সেন্সরের মাধ্যমে পরিমাপ করা হয়। এটি ফাউন্ডেশন সেটেলমেন্ট গণনা, পৃথিবীর চাপ বিশ্লেষণ এবং গঠনমূলক মডেল প্যারামিটার নির্ধারণের জন্য উপযুক্ত। মনে রাখবেন যে লোডিং সিস্টেম (যেমন, একটি কনসোলিডোমিটার লোড ফ্রেম) আলাদাভাবে সরবরাহ করতে হবে; যদি উচ্চ-নির্ভুলতা স্বয়ংক্রিয় লোডিং প্রয়োজন হয়, একটি সার্ভো সিস্টেম যোগ করা যেতে পারে। একটি নির্দিষ্ট নমুনা আকার সহ যন্ত্রটি শুধুমাত্র সূক্ষ্ম দানাদার মাটির জন্য ডিজাইন করা হয়েছে।
