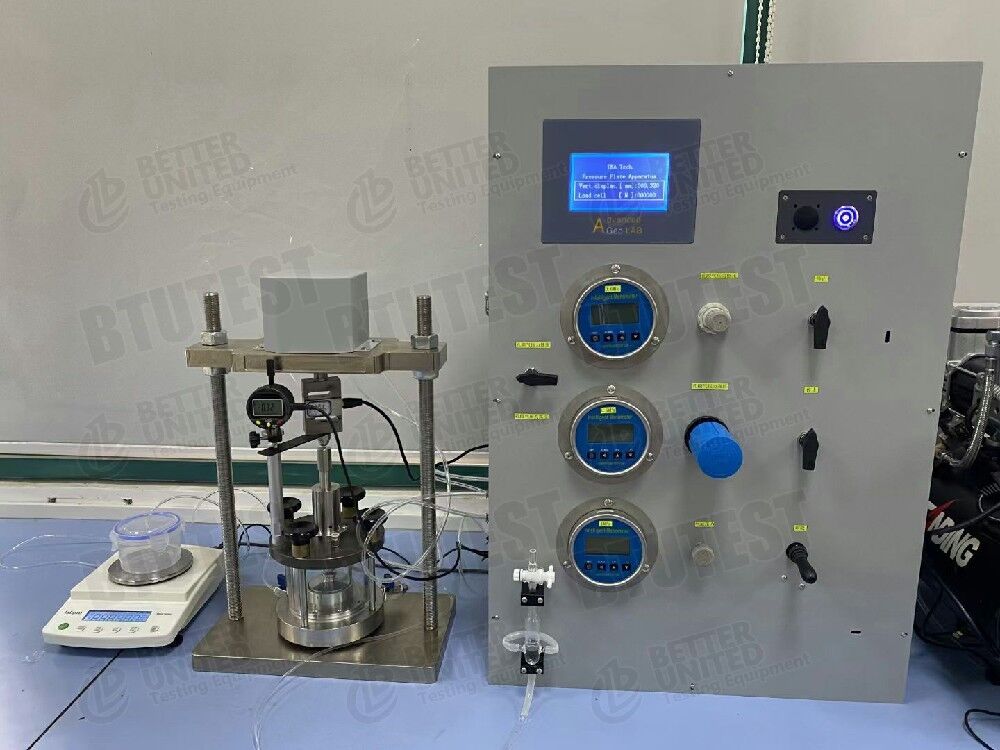

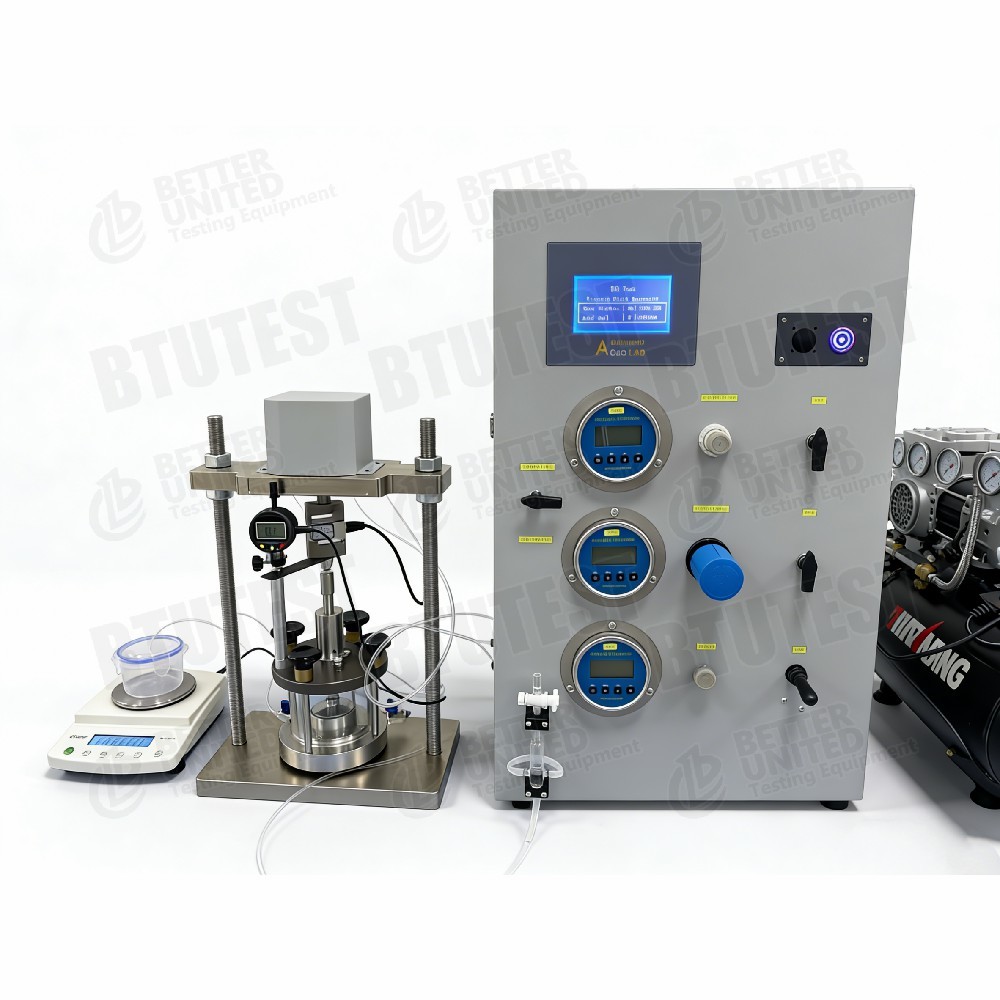

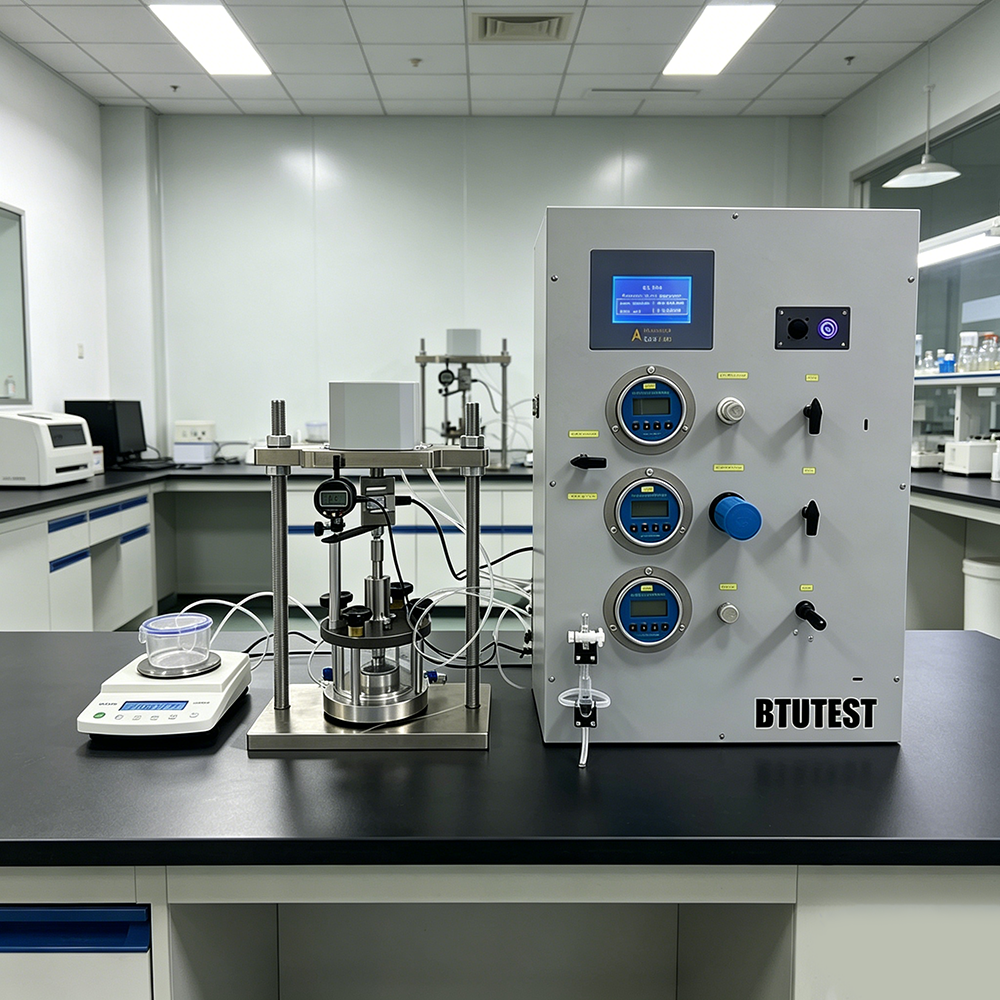

মোটা দানাদার মাটির চাপ ঝিল্লি যন্ত্রপাতি

পণ্যের বর্ণনা

বর্ণনা

যন্ত্রগুলির এই সিরিজটি মাটি-জল বৈশিষ্ট্যযুক্ত বক্ররেখা (SWCC) নির্ধারণ করার জন্য অসম্পৃক্ত মাটি পরীক্ষার জন্য ডিজাইন করা হয়েছে – অর্থাৎ, ম্যাট্রিক সাকশন এবং মাটির জলের পরিমাণের মধ্যে সম্পর্ক (আয়তনের জলের পরিমাণ, মাধ্যাকর্ষণীয় জলের পরিমাণ, বা স্যাচুরেশন ডিগ্রি)। যন্ত্রটি অক্ষ-অনুবাদ কৌশল ব্যবহার করে বায়ুচাপ নিয়ন্ত্রণ করে নমুনাতে ম্যাট্রিক সাকশনকে সুনির্দিষ্টভাবে প্রয়োগ করে, যার ফলে একটি সম্পূর্ণ SWCC পাওয়া যায়। এটি অসম্পৃক্ত মাটির মেকানিক্স, ঢালের স্থিতিশীলতা বিশ্লেষণ, ভিত্তি নিষ্পত্তির পূর্বাভাস এবং সম্পর্কিত ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

দুটি মডেল উপলব্ধ:

• বিটিইউ‑SWCC-1(প্রমিত চাপ প্লেট যন্ত্রপাতি)
• বিটিইউ‑SWCC-2(মোটা-দানাযুক্ত মাটির চাপের ঝিল্লির যন্ত্রপাতি), যার একটি বৃহত্তর অভ্যন্তরীণ চেম্বার রয়েছে যা একাধিক স্তুপীকৃত সিরামিক ডিস্ক ধারণ করতে সক্ষম - উচ্চ-থ্রুপুট বা মোটা-দানাযুক্ত মাটি পরীক্ষার জন্য উপযুক্ত।

টেস্ট স্ট্যান্ডার্ড

সরঞ্জামগুলি নিম্নোক্ত আন্তর্জাতিক মানের জন্য উপযুক্ত যার মধ্যে চাপ প্লেট/চাপ মেমব্রেন পরীক্ষা পদ্ধতি অন্তর্ভুক্ত রয়েছে:

• ASTM D6836(মাটির জলের বৈশিষ্ট্যযুক্ত বক্ররেখা নির্ধারণের জন্য মানক পরীক্ষা পদ্ধতি): পদ্ধতি B (ভলিউম পরিমাপ সহ চাপ চেম্বার) এবং পদ্ধতি C (গ্রাভিমেট্রিক পরিমাপ সহ চাপ চেম্বার) কভার সাকশন রেঞ্জ 0 থেকে 1500 kPa, যা একটি 15‑বারের চাপ প্লেটের যন্ত্রের পরিসীমা।
• ISO 11274(মাটির গুণমান - জল-ধারণের বৈশিষ্ট্য নির্ধারণ - পরীক্ষাগার পদ্ধতি): ধারা 4.4 বিশেষভাবে প্রায় 5 kPa থেকে 1500 kPa চাপের পরিসরে মাটির জল ধারণ নির্ধারণের জন্য একটি চাপ প্লেট নিষ্কাশনকারীর ব্যবহার বর্ণনা করে৷
• ASTM D2325(চাপ-ঝিল্লি যন্ত্রপাতি দ্বারা মোটা-এবং মাঝারি-টেক্সচারযুক্ত মাটির জন্য কৈশিক-আর্দ্রতার সম্পর্কের জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি - ঐতিহাসিক মান, D6836 দ্বারা স্থগিত)
• GB/T 50123‑2019(জিওটেকনিক্যাল টেস্টিং পদ্ধতির জন্য স্ট্যান্ডার্ড – অসম্পৃক্ত মাটি পরীক্ষা বিভাগ)

স্পেসিফিকেশন

বিটিইউ‑SWCC-1 (স্ট্যান্ডার্ড প্রেসার প্লেট যন্ত্রপাতি)

বিটিইউ‑SWCC-2 (মোটা দানাদার মাটির চাপ মেমব্রেন যন্ত্রপাতি)

বিস্তারিত

• মূল নীতি (অক্ষ-অনুবাদ কৌশল): বায়ুচাপ চাপ কন্ট্রোলারের মাধ্যমে চাপ চেম্বারে প্রয়োগ করা হয়। এই বায়ুচাপ নমুনায় প্রয়োগকৃত ম্যাট্রিক সাকশনের সমান। যেহেতু সিরামিক ডিস্কের একটি উচ্চ বায়ু-প্রবেশের মান রয়েছে (15 বার, প্রয়োগকৃত বায়ুচাপের চেয়ে বেশি), এটি পরিমাপের জন্য সিরামিক ডিস্কের মধ্য দিয়ে ছিদ্রযুক্ত জলকে ড্রেনেজ লাইনে যাওয়ার অনুমতি দেয়। এটি অসম্পৃক্ত মাটির SWCC নির্ণয়ের জন্য আদর্শ পদ্ধতি এবং এটি ব্যাপকভাবে বৈধ।

• উচ্চ-এয়ার-এন্ট্রি সিরামিক ডিস্ক (15 বার): 15 বার সিরামিক ডিস্ক হল যন্ত্রপাতির গুরুত্বপূর্ণ উপাদান। এটির অত্যন্ত ছোট ছিদ্রের আকার 1500 kPa পর্যন্ত ম্যাট্রিক সাকশনেও বায়ু চলাচলে বাধা দেয়, এটি নিশ্চিত করে যে ছিদ্রের জলের চাপ পুরো পরীক্ষা জুড়ে বায়ুমণ্ডলীয় চাপে থাকে। BTU-SWCC-2-এ নিম্ন-সাকশন পরীক্ষার জন্য 5 বার সিরামিক ডিস্কও রয়েছে।

• উল্লম্ব বায়ুসংক্রান্ত লোডিং সিস্টেম: একটি দ্বি-মুখী লোডিং সিলিন্ডার (0-5 kN বল, 0-50 মিমি স্থানচ্যুতি) দিয়ে সজ্জিত, এটি K₀ অবস্থার (একত্রীকৃত অবস্থা) অধীনে উল্লম্ব লোড প্রয়োগের অনুমতি দেয়। এটি স্ট্রেস-নির্ভর SWCC (SDSWCC) পরীক্ষার জন্য ইন-সিটু স্ট্রেস অবস্থার অনুকরণ করে।

• ডুয়েল প্রেসার গেজ এবং রেগুলেটর: ক্লাস 0.25 উচ্চ-নির্ভুলতা চাপ গেজ এবং সামঞ্জস্যযোগ্য সরবরাহ চাপ 0-1.5 MPa সহ নিয়ন্ত্রক সুনির্দিষ্ট সাকশন নিয়ন্ত্রণ নিশ্চিত করে।

• ভলিউম পরিমাপ ডিভাইস: 0‑200 মিলি পরিসর, ±0.01 মিলি নির্ভুলতা, সঠিকভাবে নমুনা নিষ্কাশন পরিমাপ করে, ভলিউমেট্রিক জলের উপাদান পরিবর্তনের গণনা সক্ষম করে৷ স্বয়ংক্রিয় ডেটা সংগ্রহের জন্য উত্সর্গীকৃত অধিগ্রহণ চ্যানেল।

• এলসিডি ডিসপ্লে সিস্টেম: সহজ পর্যবেক্ষণের জন্য অক্ষীয় বল এবং স্থানচ্যুতির রিয়েল-টাইম প্রদর্শন।

• ডেটা অধিগ্রহণ এবং প্রক্রিয়াকরণ সফ্টওয়্যার: ডেডিকেটেড সফ্টওয়্যার স্বয়ংক্রিয়ভাবে নিষ্কাশন বনাম সময় রেকর্ড করে, জলের সামগ্রীর পরিবর্তনগুলি গণনা করে, SWCC বক্ররেখা তৈরি করে এবং মূল পরামিতিগুলি (বায়ু-প্রবেশের মান, অবশিষ্ট জলের সামগ্রী, ইত্যাদি) আউটপুট করে৷

• ঐচ্ছিক তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা: 0 - +90℃ অসম্পৃক্ত মাটির জল ধরে রাখার উপর তাপমাত্রার প্রভাব অধ্যয়নের অনুমতি দেয়।

• উচ্চ ক্ষমতার নকশা (বিটিইউ‑SWCC-2): অভ্যন্তরীণ চেম্বার একযোগে 48টি কাটিং রিং নমুনা ধরে রাখতে পারে, নাটকীয়ভাবে ব্যাচ পরীক্ষার দক্ষতা উন্নত করে।

আবেদন

• অসম্পৃক্ত মাটির মাটি-জল বৈশিষ্ট্যগত বক্ররেখা (SWCC) নির্ধারণ (শুকানো এবং ভেজা পথ)
• ম্যাট্রিক সাকশন এবং মাটির জলের উপাদানের মধ্যে সম্পর্ক অধ্যয়ন
• ঢাল স্থিতিশীলতা বিশ্লেষণ (SWCC অসম্পৃক্ত মাটি শিয়ার শক্তি তত্ত্ব প্রতিষ্ঠার জন্য মৌলিক)
• ভিত্তির ভারবহন ক্ষমতা এবং নিষ্পত্তির পূর্বাভাস (অসম্পৃক্ত মাটির মেকানিক্সের মূল প্যারামিটার)
• সিপেজ বৈশিষ্ট্যগত বিশ্লেষণ (অসম্পৃক্ত জলবাহী পরিবাহিতা নির্ধারণ)
• মাটি প্রকৌশল আচরণের উপর ভূগর্ভস্থ জলের টেবিল পরিবর্তনের প্রভাবের মূল্যায়ন
• ল্যান্ডফিল লাইনার সিস্টেমের কর্মক্ষমতা মূল্যায়ন
• অসম্পৃক্ত মাটির হাইড্রো-যান্ত্রিক সংযোগের আচরণ
• বেন্টোনাইট-সংশোধিত বা স্থিতিশীল মাটির জল ধরে রাখার মূল্যায়ন
• অবকাঠামোর জন্য জলবায়ু পরিবর্তন অভিযোজন অধ্যয়ন

সুবিধা

• প্রশস্ত স্তন্যপান পরিসীমা: সর্বাধিক নিয়ন্ত্রিত স্তন্যপান 15 বার (1500 kPa) - সম্পূর্ণরূপে ASTM D6836 পদ্ধতি B/C এর সাথে সামঞ্জস্যপূর্ণ, বেশিরভাগ অসম্পৃক্ত মৃত্তিকার স্তন্যপান পরিসরকে কভার করে।
• উচ্চ নির্ভুলতা স্তন্যপান নিয়ন্ত্রণ: ক্লাস 0.25 চাপ পরিমাপক এবং নির্ভুলতা নিয়ন্ত্রক শিল্প-প্রধান স্তন্যপান নিয়ন্ত্রণ নির্ভুলতা প্রদান করে।
• স্ট্রেস-নির্ভর SWCC পরীক্ষার ক্ষমতা: অনন্য উল্লম্ব বায়ুসংক্রান্ত লোডিং সিস্টেম K₀ অবস্থার অধীনে উল্লম্ব লোড অ্যাপ্লিকেশন (0‑5 kN) অনুমতি দেয় - স্ট্রেস-নির্ভর SWCC (SDSWCC) পরীক্ষা সক্ষম করে যা সত্যিকারের ইন-সিটু স্ট্রেস অবস্থার অনুকরণ করে, এমন একটি বৈশিষ্ট্য যা স্ট্যান্ডার্ড প্রেসার প্লেট যন্ত্রপাতিতে উপলব্ধ নয়।
• বড় ভলিউম পরিমাপ পরিসীমা: 0-200 মিলি নিষ্কাশন পরিমাপ পরিসীমা ±0.01 মিলি নির্ভুলতার সাথে – বিভিন্ন ধরনের মাটির জন্য উপযুক্ত।
• রিয়েল-টাইম ডেটা মনিটরিং: LCD পর্দা সহজ পরীক্ষা নিরীক্ষণের জন্য অক্ষীয় বল এবং স্থানচ্যুতি প্রদর্শন করে।
• একাধিক নমুনা আকার বিকল্প: Φ61.8mm, Φ70mm, Φ90mm সমর্থন করে; মোটা-দানাযুক্ত মডেল Φ150 মিমি নমুনা সমর্থন করে - বিভিন্ন পরীক্ষার প্রয়োজনীয়তা পূরণ করে।
• উচ্চ থ্রুপুট (বিটিইউ‑SWCC-2): একযোগে 48টি নমুনা পর্যন্ত পরীক্ষা করে – পরীক্ষাগারের দক্ষতাকে ব্যাপকভাবে উন্নত করে।
• ঐচ্ছিক তাপমাত্রা নিয়ন্ত্রণ: 0 - +90℃ ঐচ্ছিক সিস্টেম অসম্পৃক্ত মাটির আচরণের উপর তাপমাত্রার প্রভাব অধ্যয়নের অনুমতি দেয়।
• স্বয়ংক্রিয় ডেটা অধিগ্রহণ: ডেডিকেটেড সফ্টওয়্যার স্বয়ংক্রিয়ভাবে গণনা করে এবং SWCC বক্ররেখা তৈরি করে - ম্যানুয়াল ডেটা প্রক্রিয়াকরণ ত্রুটিগুলি হ্রাস করে৷
• মানসম্মত পরীক্ষা পদ্ধতি: সম্পূর্ণরূপে ASTM D6836 এবং ISO 11274-এর সাথে সামঞ্জস্যপূর্ণ - পরীক্ষার ফলাফল আন্তর্জাতিকভাবে স্বীকৃত।

কি চয়ন করুন

প্রক্রিয়া প্রবাহ

• নমুনা প্রস্তুতি: প্রমিত পদ্ধতি অনুযায়ী নির্দিষ্ট আকারের একটি মাটির নমুনা প্রস্তুত করুন; প্রাথমিক জল উপাদান পরিমাপ; একটি কাটিয়া রিং মধ্যে রাখুন।
• স্যাচুরেট সিরামিক ডিস্ক: 15 বার হাই-এয়ার-এন্ট্রি সিরামিক ডিস্ক সম্পূর্ণরূপে পরিপূর্ণ করুন এবং সমস্ত বায়ু বুদবুদ সরিয়ে দিন।
• নমুনা ইনস্টলেশন: চাপ চেম্বারের নীচে স্যাচুরেটেড সিরামিক ডিস্ক রাখুন; সিরামিক ডিস্কের উপরে নমুনা রাখুন, ভাল যোগাযোগ নিশ্চিত করুন।
• নিষ্কাশন ব্যবস্থা সংযুক্ত করুন: ড্রেনেজ লাইনকে ভলিউম পরিমাপের যন্ত্রের সাথে সংযুক্ত করুন (0-200 মিলি পরিসীমা, ±0.01 মিলি নির্ভুলতা)।
• বায়ু চাপ প্রয়োগ করুন: উচ্চ-নির্ভুলতা নিয়ন্ত্রক ব্যবহার করে ধীরে ধীরে লক্ষ্য বায়ুচাপ (0-1.5 MPa, অবাধে সামঞ্জস্যযোগ্য) প্রয়োগ করুন - এটি পছন্দসই ম্যাট্রিক সাকশনকে প্রতিনিধিত্ব করে৷
• নিষ্কাশন পরিমাপ করুন এবং ভারসাম্য নির্ধারণ করুন: যখন এই স্তন্যপানে মাটির নমুনার নিষ্কাশন ভারসাম্যপূর্ণ হয়, ভলিউম পরিমাপ যন্ত্র ব্যবহার করে ক্রমবর্ধমান নিষ্কাশন ভলিউম রেকর্ড করুন। পরপর রিডিং (যেমন, 24 ঘন্টার বেশি) 0.01 মিলি-এর কম পরিবর্তিত হলে ভারসাম্যকে সাধারণত উপনীত বলে মনে করা হয়।
• ধাপে ধাপে স্তন্যপান বাড়ান: পরীক্ষার পরিকল্পনা অনুযায়ী, ধীরে ধীরে বায়ুর চাপ বাড়ান (এইভাবে ম্যাট্রিক সাকশন বাড়ান) এবং একাধিক সাকশন পয়েন্টে নিষ্কাশনের ডেটা পেতে ধাপ 5-6 পুনরাবৃত্তি করুন।
• আনলোড এবং নমুনা ওজন: সমস্ত স্তন্যপান পয়েন্ট সম্পূর্ণ করার পরে, বায়ু চাপ ছেড়ে, নমুনা অপসারণ, এবং চূড়ান্ত জল উপাদান পরিমাপ.
• ডেটা গণনা: প্রতিটি স্তন্যপান ধাপে প্রাথমিক এবং চূড়ান্ত জলের বিষয়বস্তুর সাথে একত্রে নিষ্কাশনের পরিমাণ ব্যবহার করে, প্রতিটি সাকশন পয়েন্টে ভলিউম্যাট্রিক জলের পরিমাণ (বা স্যাচুরেশন ডিগ্রি) ব্যাক-ক্যালকুলেট করুন৷
• SWCC বক্ররেখা ফিটিং: একটি সেমি-লগারিদমিক গ্রাফে সংশ্লিষ্ট ভলিউমেট্রিক জলের বিষয়বস্তুর বিরুদ্ধে প্লট সাকশন মান; কার্ভ ফিটিং করতে এবং সম্পূর্ণ SWCC পেতে পেশাদার সফ্টওয়্যার ব্যবহার করুন।
• এক্সট্রাক্ট প্যারামিটার: SWCC বক্ররেখা থেকে, মূল পরামিতিগুলি বের করুন – এয়ার-এন্ট্রি মান (AEV), অবশিষ্ট জলের পরিমাণ, বক্ররেখার ঢাল ইত্যাদি।
• রিপোর্ট প্রজন্ম: একটি পরীক্ষা প্রতিবেদন তৈরি করুন যাতে SWCC বক্ররেখা এবং মূল পরামিতি অন্তর্ভুক্ত থাকে।
