ডুয়াল-গ্যাং ভেরিয়েবল হেড স্বয়ংক্রিয় পারমিমিটার

পণ্যের বর্ণনা

বর্ণনা

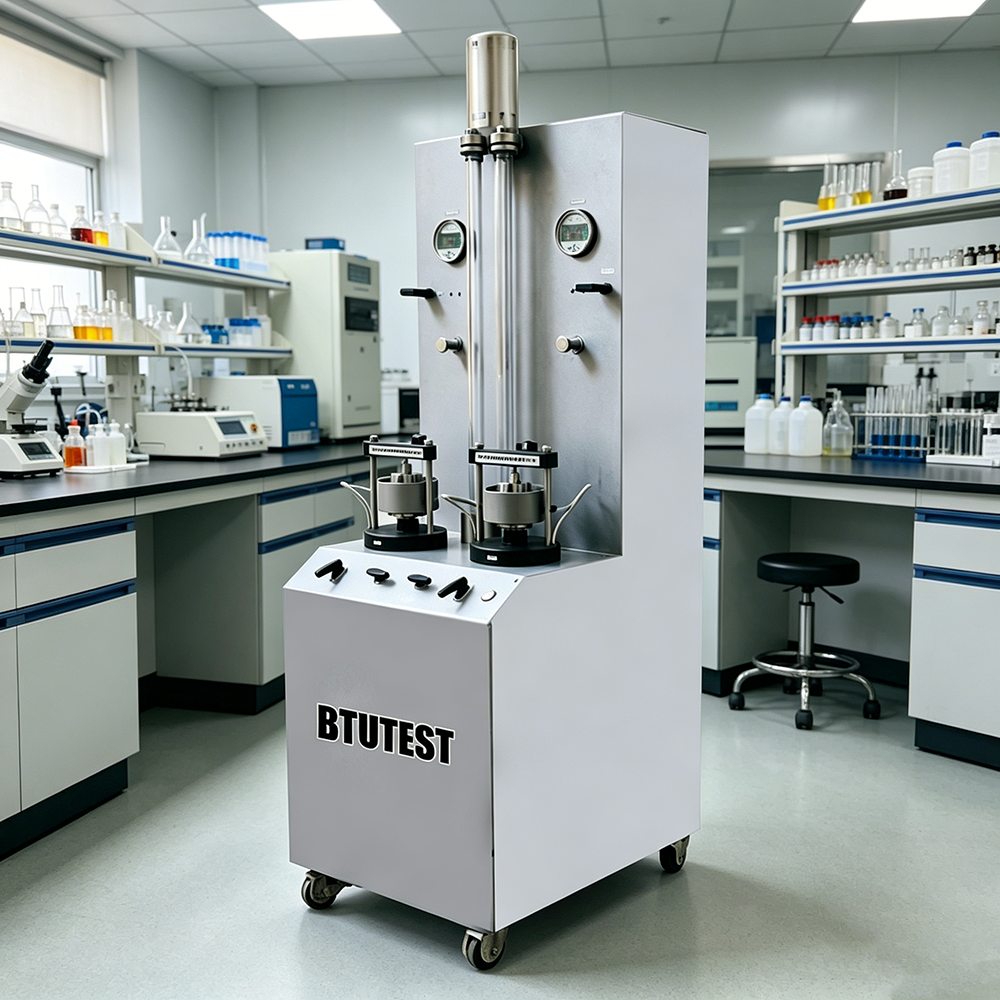

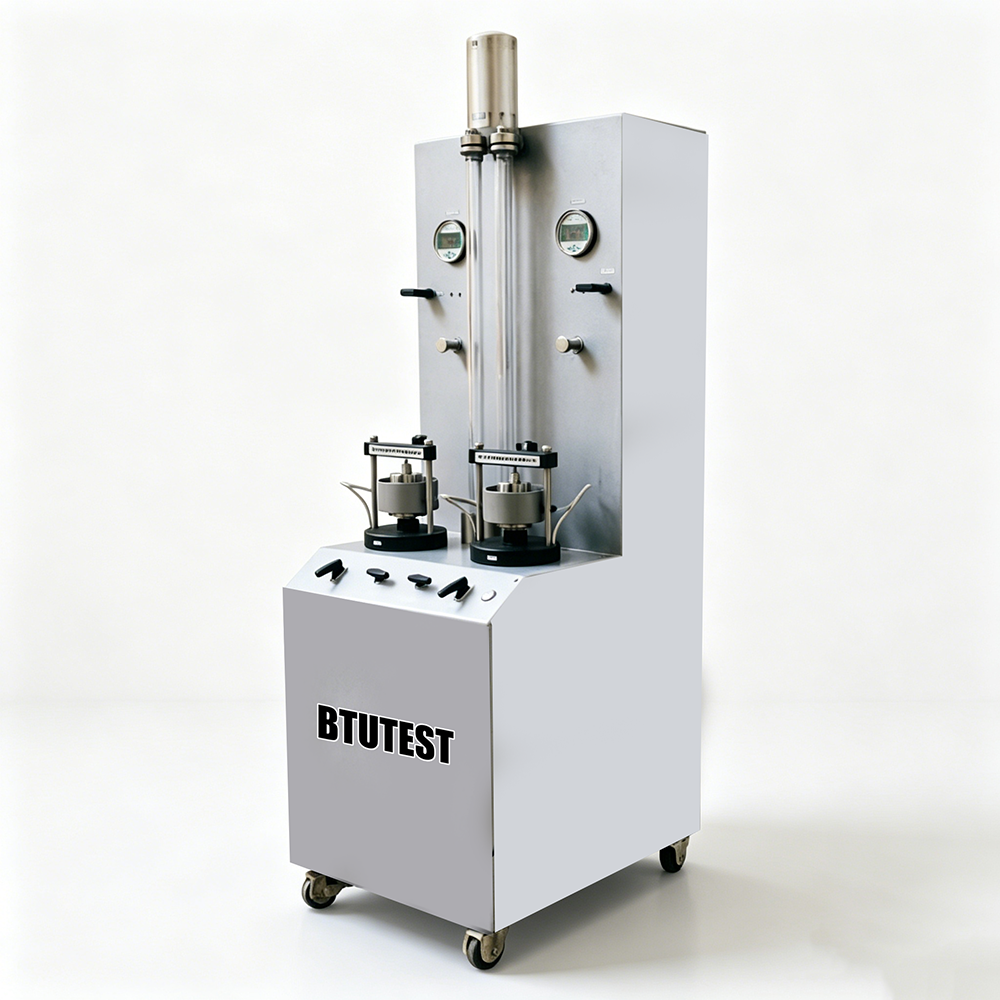

বিটিইউ-এসটিসি-২এপি ডুয়াল-গ্যাং ভেরিয়েবল হেড স্বয়ংক্রিয় পারমিমিটার একটি পরীক্ষাগার যন্ত্র যা একীকরণ এবং পারমিয়াবিলিটি পরীক্ষা একীভূত করে।এটি একযোগে একত্রীকরণ চাপ এবং seepage চাপ প্রয়োগ করতে পারেন, ভেরিয়েবল হেড পদ্ধতি ব্যবহার করে মাটির নমুনার অনুপ্রবেশযোগ্যতা সহগ পরিমাপ করে।যন্ত্রটিতে একটি অন্তর্নির্মিত মাল্টি-চ্যানেল 16 বিট এডি অধিগ্রহণ ইউনিট এবং ডেটা অধিগ্রহণ এবং প্রক্রিয়াকরণ সফ্টওয়্যার রয়েছে, যা জলপৃষ্ঠের পরিবর্তন এবং একত্রীকরণের বিকৃতির স্বয়ংক্রিয় পরিমাপকে সক্ষম করে। এটি সূক্ষ্ম-ধানযুক্ত মাটি এবং কিছু ঘন-ধানযুক্ত মাটির অনুপ্রবেশযোগ্যতা গবেষণার জন্য উপযুক্ত।

পরীক্ষার মান

• এএসটিএম ডি৫০৮৪(ভেরিয়েবল হেড ব্যবহার করে মাটির হাইড্রোলিক পরিবাহিতা পরিমাপের জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি)
• ASTM D2435(ভূমির এক-মাত্রিক দৃঢ়ীকরণ বৈশিষ্ট্যগুলির জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি)
• আইএসও ১৭৮৯২-১১(জিওটেকনিক্যাল ল্যাবরেটরি টেস্টিং ️ পারমিয়াবিলিটি নির্ধারণ)
• GB/T 50123‐2019(জিওটেকনিক্যাল টেস্টিং পদ্ধতির জন্য মান √ ভেরিয়েবল হেড পারমিয়াবিলিটি এবং কনসোল্ডেশন টেস্ট)

স্পেসিফিকেশন

বিস্তারিত

• একত্রীকরণ চাপ প্রয়োগ সিস্টেম: একটি চাপ নিয়ন্ত্রক, LCD ডিজিটাল চাপ গেজ, সিলিন্ডার চাপ পিস্টন, সিলিন্ডার, রৈখিক ভারবহন, বল ভালভ সেট,এবং প্রতিক্রিয়া কাঠামো কনসোল্ডেশন চাপ সঠিক নিয়ন্ত্রণ করতে সক্ষম.
• পারমিটেবিলিটি সেল: কাটিয়া রিং, উপরের/নিচের পোরাস পাথর, চাপ ক্যাপ, গাইড রিং, সিলিং রিং, ক্ল্যাম্পিং রিং, ফিক্সিং স্ক্রু, সেল বেস, এবং দ্রুত সংযোগ ফিটিং অন্তর্ভুক্ত
• প্রবেশযোগ্যতা চাপ প্রয়োগ সিস্টেম: একটি চাপ নিয়ন্ত্রক, বায়ু-জল রূপান্তর পারমিটার টিউব, এলসিডি ডিজিটাল চাপ গেইজ, এবং বল ভালভ সেট ব্যবহার করে স্থিতিশীল এবং নিয়ন্ত্রিত সিলিং চাপ প্রদান করে।
• যন্ত্রের ভিত্তি: বাঁকা শীট ধাতু থেকে তৈরি, অনুপ্রবেশকারী সেল, লোডিং ফ্রেম এবং সিলিন্ডার একীভূত করে; সামনের প্যানেলটি 6 টি বল ভালভ সমাবেশ, পাওয়ার সুইচ বোতাম ইত্যাদি দিয়ে সজ্জিত।
• পানির স্তর পরিমাপ: একটি ভলিউম পরিবর্তন সেন্সর (বা ডিফারেনশিয়াল চাপ সেন্সর) জল স্তরের পরিবর্তনগুলি পরিমাপ করে 0 ̊40 সেন্টিমিটার এবং 0.1 সেন্টিমিটার নির্ভুলতার সাথে।
• প্রদর্শন এবং নিয়ন্ত্রণ: এই প্যানেলটিতে সুনির্দিষ্ট এলসিডি ডিজিটাল ডিসপ্লে, বায়ু-জল রূপান্তর পরিমাপ টিউব, চাপ নিয়ন্ত্রক এবং জল সরবরাহ ট্যাংক রয়েছে।
• তথ্য সংগ্রহ: অন্তর্নির্মিত ১৬-বিট এডি অধিগ্রহণ ইউনিট ইউএসবি এর মাধ্যমে একটি কম্পিউটারের সাথে সংযোগ স্থাপন করে, একই সাথে স্থানচ্যুতির ২ টি চ্যানেল এবং ভলিউম পরিবর্তন সংকেতগুলির ২ টি চ্যানেল অর্জন করে।
• কম শক্তির নকশা: ২৪ ভি ডিসি পাওয়ার সাপ্লাই, ≤২৪ ওয়াট দীর্ঘমেয়াদী পরীক্ষার জন্য উপযুক্ত।
• ঐচ্ছিক আনুষাঙ্গিক: একত্রীকরণের বিকৃতি পরিমাপের জন্য উল্লম্ব স্থানচ্যুতি সেন্সর (0-12.7 মিমি, ± 0.01 মিমি নির্ভুলতা) ।

প্রয়োগ

• সূক্ষ্ম-দানাযুক্ত মাটি (ক্লি, সিল্ট) এবং কিছু বালুকাময় মাটির জন্য পরিবর্তনশীল মাথা অনুপ্রবেশের সহগ নির্ণয়
• ঘনত্বের উপর চাপের প্রভাব অধ্যয়ন করার জন্য সমন্বিত কনসোল্ডেশন-পারমিয়াবিলিটি পরীক্ষা
• মাটি বাঁধের কোর, রাস্তা বেড এবং প্রতিরোধী উপকরণগুলির জন্য সিলিং বৈশিষ্ট্যগুলির মূল্যায়ন
• বিশ্ববিদ্যালয় এবং প্রতিষ্ঠানগত ভূ-প্রযুক্তি গবেষণাগারে অটোমেটেড শিক্ষা ও গবেষণা
• ভূতাত্ত্বিক সাইট অনুসন্ধানে মাটির স্তরগুলির অনুপ্রবেশযোগ্যতার পরামিতিগুলি অর্জন করা

সুবিধা

• ডুয়াল-গ্যাং ডিজাইন: একই সময়ে দুটি নমুনা পরীক্ষা করে, দক্ষতা বৃদ্ধি করে এবং সময় সাশ্রয় করে।
• ইন্টিগ্রেটেড কনসোল্ডেশন + পারমিএবিলিটি: পারমিয়াবিলিটি টেস্টিংয়ের আগে ইন-সাইট স্ট্রেস শর্তগুলি সিমুলেট করার জন্য কনসোল্ডেশন চাপ প্রয়োগের অনুমতি দেয় real প্রকৃত ক্ষেত্রের অবস্থার আরও প্রতিনিধিত্বমূলক।
• অত্যন্ত স্বয়ংক্রিয়: বিল্ট ইন অ্যাক্সিভেশন ইউনিট + সফটওয়্যার স্বয়ংক্রিয়ভাবে জল স্তরের পরিবর্তন এবং একত্রীকরণ বিকৃতি রেকর্ড করে, মানব ত্রুটি হ্রাস করে।
• পানির স্তর পরিমাপের বিস্তৃত পরিসীমা: ০.৪০ সেন্টিমিটার ০.১ সেন্টিমিটার নির্ভুলতার সাথে ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.১ সেন্টিমিটার নির্ভুলতার সাথে ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪০ সেন্টিমিটার ০.৪ সেন্টিমিটার ০.৪ সেন্টিমিটার ০.৪ সেন্টিমিটার ০ সেন্টিমিটার ০ সেন্
• সঠিক চাপ নিয়ন্ত্রণ: এলসিডি ডিজিটাল চাপমাপক, চাপ নিয়ন্ত্রক এবং সিলিন্ডার ব্যবহার করে ️ 800 কেপিএ পর্যন্ত একত্রীকরণ চাপ, 200 কেপিএ পর্যন্ত অনুপ্রবেশযোগ্যতা চাপ।
• কম শক্তি এবং নিরাপদ: 24 ভি ডিসি সাপ্লাই, কম শক্তি খরচ √ দীর্ঘমেয়াদী পরীক্ষাগার অপারেশন জন্য উপযুক্ত।
• নমনীয় বিকল্প: একযোগে সংহতকরণ কম্প্রেশন পরিমাপের জন্য উচ্চ-নির্ভুলতা স্থানচ্যুতি সেন্সর।

কোনটি বেছে নেবেন

প্রক্রিয়া প্রবাহ

• নমুনা প্রস্তুতি: স্ট্যান্ডার্ড পদ্ধতি অনুসারে φ61.8mm × 40mm (বা 20mm) এর একটি মাটির নমুনা প্রস্তুত করুন।
• নমুনা ইনস্টলেশন: নমুনাটি প্রবেশযোগ্য কোষে রাখুন (কাটার রিং + উপরের / নীচের পোরাস পাথর), সিলিং উপাদানগুলি ইনস্টল করুন এবং টানুন।
• সিস্টেম সংযোগ: কনসোল্ডেশন চাপ সিস্টেম, অনুপ্রবেশযোগ্যতা চাপ সিস্টেম, জল স্তর সেন্সর, এবং ঐচ্ছিক স্থানচ্যুতি সেন্সর সংযুক্ত করুন।
• একীকরণ চাপ প্রয়োগ করুন: চাপ নিয়ন্ত্রক ব্যবহার করে পছন্দসই একত্রীকরণ চাপ (0800 কেপিএ) সেট করুন; নমুনাটি নির্দিষ্ট চাপের অধীনে একত্রীকরণের অনুমতি দিন, সংকোচন রেকর্ড করুন।
• প্রবেশযোগ্যতা চাপ প্রয়োগ করুন: একত্রীকরণ স্থিতিশীল হওয়ার পর, প্রবেশযোগ্যতা চাপ (0 ₹ 200 কেপিএ) সেট করুন এবং পরিবর্তনশীল মাথা প্রবেশযোগ্যতা পরীক্ষা শুরু করুন।
• তথ্য সংগ্রহ: সফটওয়্যারটি স্বয়ংক্রিয়ভাবে সময়ের তুলনায় জল স্তরের পতন (বা ভলিউম পরিবর্তন সেন্সর রিডিং) রেকর্ড করে এবং বিকল্পভাবে স্থানচ্যুতির পরিবর্তন রেকর্ড করে।
• প্রবেশযোগ্যতা সহগ গণনা করুন: সফটওয়্যারটি পরিবর্তনশীল মাথা সূত্র ব্যবহার করে স্বয়ংক্রিয়ভাবে পারমিয়াবিলিটি সহগ গণনা করে।
• রিপোর্ট তৈরি করুন: জল স্তর-সময় কার্ভ, অনুপ্রবেশযোগ্যতা সহগ ফলাফল এবং একত্রীকরণ বিকৃতির তথ্য সহ একটি পরীক্ষার প্রতিবেদন তৈরি করুন।
