স্বয়ংক্রিয় স্বচ্ছ সরাসরি শিয়ার যন্ত্রপাতি

পণ্যের বর্ণনা

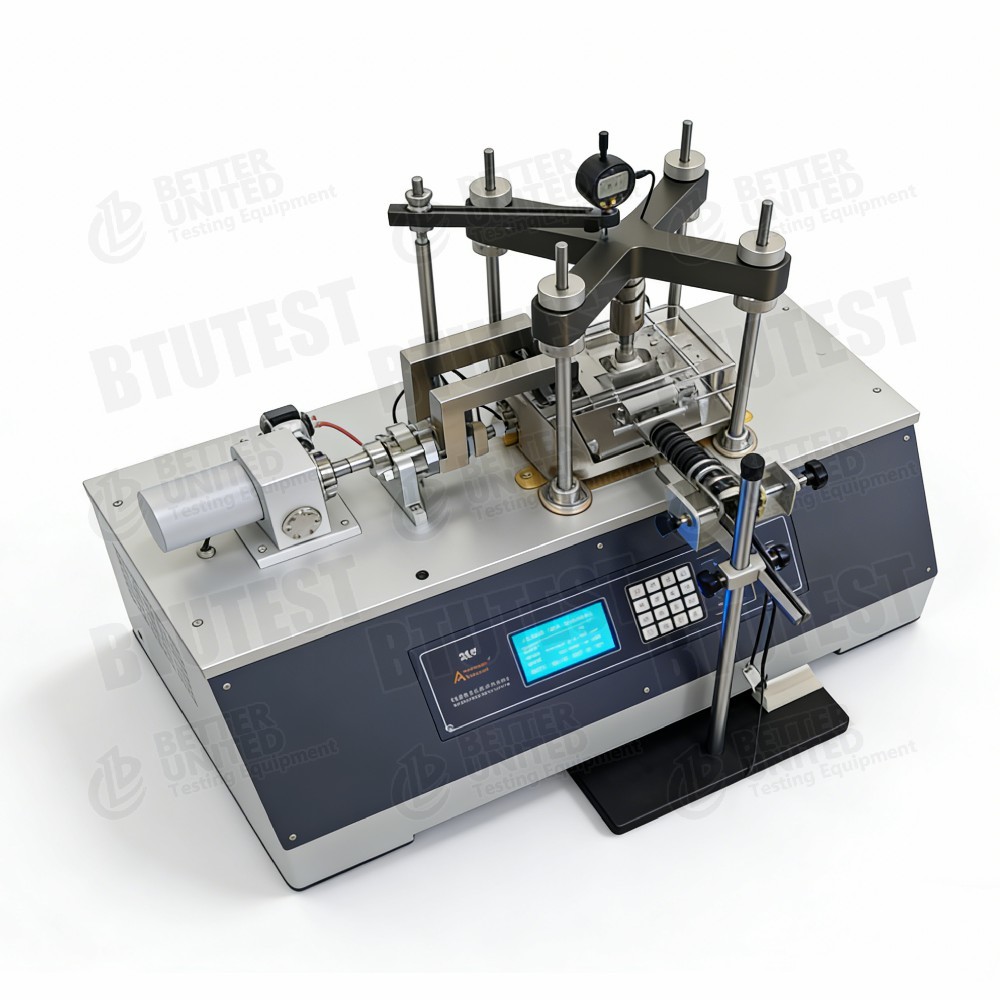

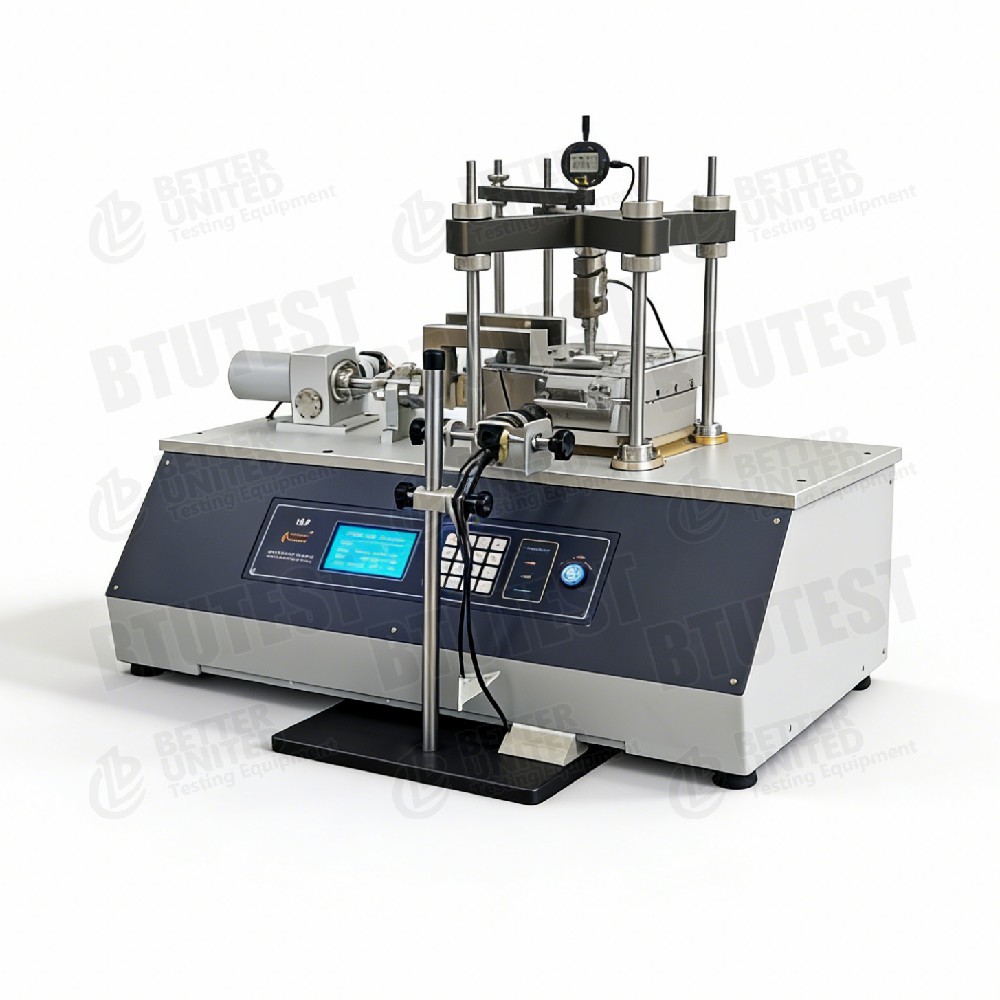

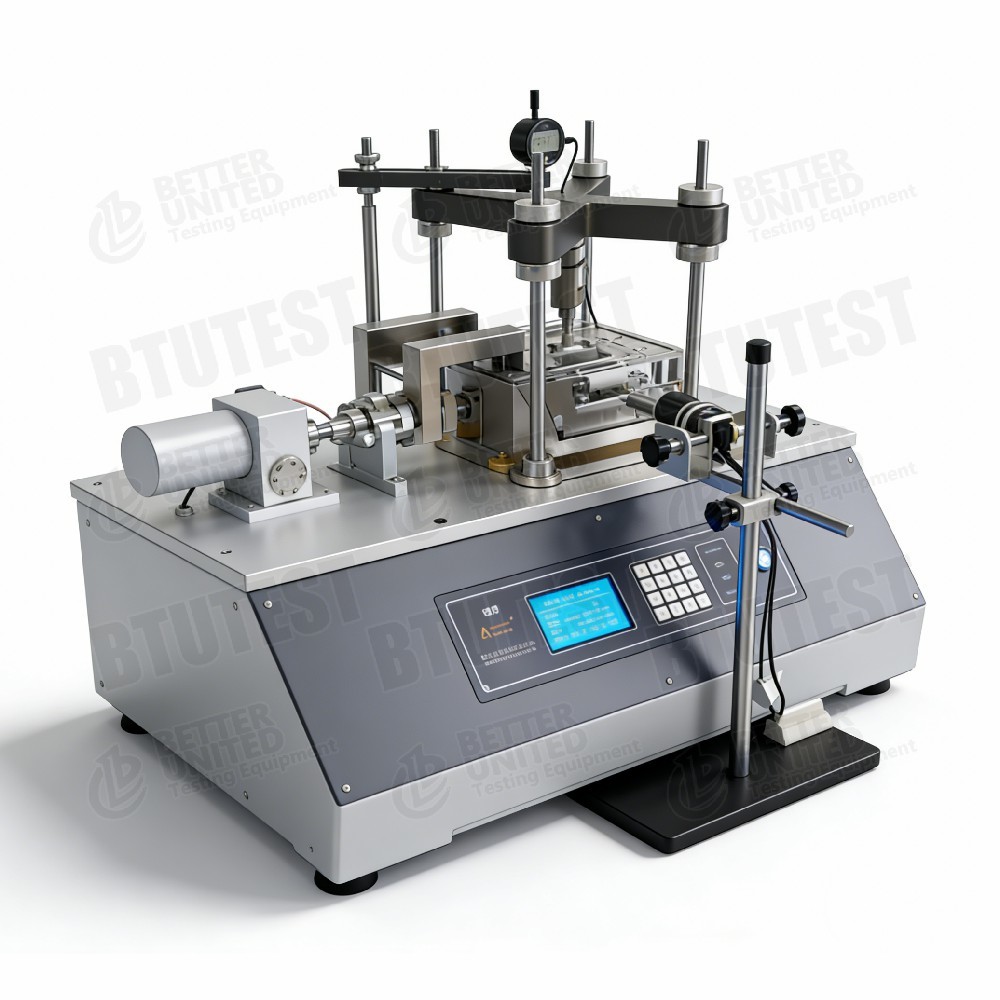

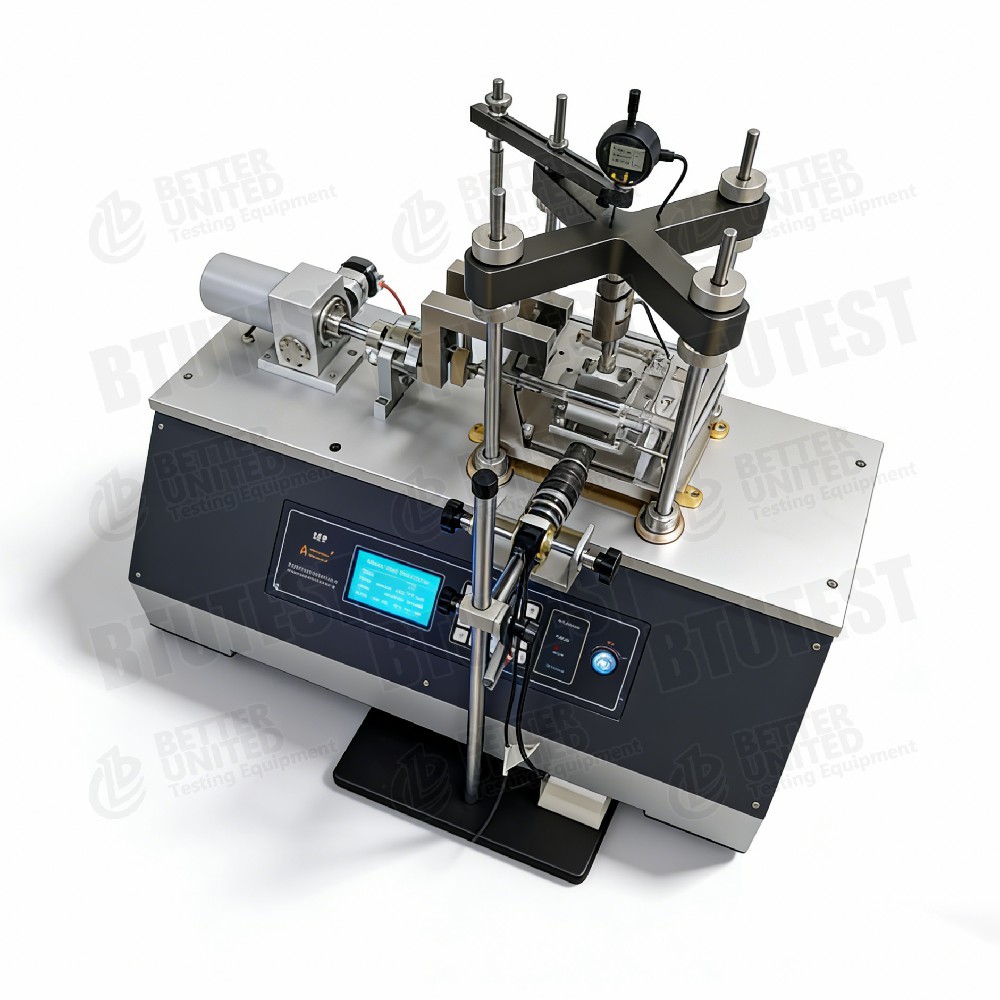

সম্পূর্ণ স্বয়ংক্রিয় স্বচ্ছ সরাসরি শিয়ার যন্ত্রপাতি

বর্ণনা

এই সরঞ্জাম একটিসম্পূর্ণ স্বয়ংক্রিয় স্বচ্ছ সরাসরি শিয়ার যন্ত্রপাতি (স্বচ্ছ মাটি সরাসরি শিয়ার যন্ত্রপাতি), মডেলবিটিইউ-TDSA-10F, বিশেষভাবে স্বচ্ছ মাটির (বা স্বচ্ছ জিওমেটারিয়াল) মাইক্রো-যান্ত্রিক আচরণ পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে। এটি একটি স্বচ্ছ শিয়ার বক্স ব্যবহার করে এবং শিয়ারিংয়ের সময় অভ্যন্তরীণ বিকৃতি, কণার গতিবিধি, শিয়ার ব্যান্ডের বিবর্তন এবং অন্যান্য মাইক্রোস্কোপিক ঘটনাগুলি সরাসরি পর্যবেক্ষণ করতে অপটিক্যাল সিস্টেমের সাথে একত্রিত করা যেতে পারে।

প্রধান ফাংশন অন্তর্ভুক্ত:

• স্বচ্ছ মাটিতে স্ট্যান্ডার্ড একত্রীকরণ, স্ট্যান্ডার্ড শিয়ার, ফাস্ট শিয়ার এবং সাইক্লিক শিয়ার টেস্ট
• ডাইরেক্ট শিয়ার রিওলজিক্যাল (ক্রিপ) পরীক্ষা
• সিউডো-ডাইনামিক শিয়ার টেস্ট (ইতিবাচক/নেতিবাচক শিয়ার স্ট্রেন কন্ট্রোল)
• ইন্টারফেস শিয়ার পরীক্ষা
• মাইক্রোস্কোপিক স্কেলে জিওমেটেরিয়ালের একত্রীকরণ এবং শিয়ার পরীক্ষা

মূল বৈশিষ্ট্য:

• স্বচ্ছ শিয়ার বক্স (বর্গাকার 100 মিমি এবং 60 মিমি); উপরের এবং নীচের উভয় নমুনাই স্যাচুরেশন বজায় রাখতে জলে নিমজ্জিত হয়
• উল্লম্ব লোডিং সিস্টেম: সর্বোচ্চ। স্বাভাবিক বল 5 kN, নির্ভুলতা ±0.1% FS
• অনুভূমিক লোডিং সিস্টেম: 0‑5 kN, নির্ভুলতা ±0.1% FS, শিয়ার রেট 0.00001‑9.99999 মিমি/মিনিট স্টেপলেস
• উল্লম্ব স্থানচ্যুতি: পরিসীমা 0-12.7 মিমি, রেজোলিউশন 0.01 মিমি, রিয়েল-টাইম কম্পিউটার অধিগ্রহণ
• সার্ভো প্রতিক্রিয়া সহ সফ্টওয়্যার-নিয়ন্ত্রিত সম্পূর্ণ স্বয়ংক্রিয় লোডিং
• একটি কম্পিউটার-ভিত্তিক ডেটা অধিগ্রহণ এবং নিয়ন্ত্রণ সফ্টওয়্যার অন্তর্ভুক্ত

পরীক্ষার মান (আন্তর্জাতিক)

• ASTM D3080 (সরাসরি শিয়ার পরীক্ষা)
• ASTM D5321 (ইন্টারফেস শিয়ার)
• ASTM D6528 (সরল শিয়ার - অনুরূপ নীতি)
• ASTM D7608 (অবশিষ্ট শক্তি)
• ISO 17892-10 (সরাসরি শিয়ার পরীক্ষা)
• BS 1377-7 (সরাসরি শিয়ার পরীক্ষা)

যেহেতু স্বচ্ছ মাটি প্রাকৃতিক মাটির অনুকরণে ব্যবহৃত একটি ভৌত ​​মডেল উপাদান, এর পরীক্ষা পদ্ধতি সাধারণত প্রাকৃতিক মাটির জন্য অনুসরণ করে। স্বচ্ছ নকশা প্রাথমিকভাবে মাইক্রোস্কোপিক পর্যবেক্ষণের জন্য এবং যান্ত্রিক পরীক্ষার প্রয়োজনীয়তা পরিবর্তন করে না।

স্পেসিফিকেশন

স্ক্রিনশটের উপর ভিত্তি করে:

বিস্তারিত

• স্বচ্ছ শিয়ার বক্স– স্বচ্ছ উপাদান দিয়ে তৈরি (যেমন, এক্রাইলিক বা উচ্চ-শক্তির কাচ), অপটিক্যাল সিস্টেমকে (ক্যামেরা, মাইক্রোস্কোপ, পিআইভি) সরাসরি নমুনার অভ্যন্তরটি পর্যবেক্ষণ করতে দেয়। উপরের এবং নীচের উভয় নমুনাগুলিকে জলে নিমজ্জিত করা হয় যাতে মাটির স্বচ্ছ পরিপূর্ণতা থাকে এবং প্রতিসরণ সূচকের মিল না থাকে।
• দুটি বাক্সের আকার- বিভিন্ন মডেল স্কেল মিটমাট করার জন্য 100 মিমি এবং 60 মিমি বর্গক্ষেত্র শিয়ার বক্স প্রদান করে।
• ইন্টারফেস শিয়ার বক্স– ঐচ্ছিক বা মান, স্বচ্ছ মাটি এবং কাঠামোর মধ্যে ইন্টারফেস ঘর্ষণ অধ্যয়ন করতে ব্যবহৃত হয় (যেমন, স্বচ্ছ প্লেট, মডেল পাইলস)।
• সার্ভো প্রতিক্রিয়া নিয়ন্ত্রণ- উভয় স্বাভাবিক এবং অনুভূমিক লোডিং সুনির্দিষ্ট চাপ বা স্ট্রেন পাথ প্রয়োগের জন্য বন্ধ-লুপ সার্ভো মোটর নিয়ন্ত্রণ ব্যবহার করে।
• সিউডো-ডাইনামিক শিয়ার টেস্ট- সাইক্লিক বা ডাইনামিক লোডিং অনুকরণ করতে ইতিবাচক/নেতিবাচক শিয়ার স্ট্রেন কন্ট্রোল (যেমন, সাইক্লিক শিয়ার ডিরেকশন রিভার্সাল) করতে সক্ষম।
• মাইক্রোস্কোপিক একত্রীকরণ এবং শিয়ার- স্বচ্ছ মাটি এবং অপটিক্যাল পর্যবেক্ষণের সাথে মিলিত, কণা-স্কেল একত্রীকরণ সংকোচন এবং শিয়ার বিকৃতি প্রক্রিয়া অধ্যয়নের অনুমতি দেয়।
• উচ্চ-নির্ভুলতা স্থানচ্যুতি পরিমাপ- উল্লম্ব স্থানচ্যুতি রেজোলিউশন 0.01 মিমি (10 μm), মাইক্রোস্কোপিক বিকৃতি পর্যবেক্ষণের প্রয়োজনীয়তা পূরণ করে।
• সফ্টওয়্যার ফাংশন- সম্পূর্ণ স্বয়ংক্রিয় ডেটা অধিগ্রহণ এবং নিয়ন্ত্রণ, রিয়েল-টাইম কার্ভ ডিসপ্লে, একাধিক টেস্ট মডিউলের জন্য সমর্থন।

আবেদন

• স্বচ্ছ মাটি পরীক্ষা- প্রাকৃতিক বালি বা কাদামাটি অনুকরণ করতে স্বচ্ছ মাটি ব্যবহার করুন; অভ্যন্তরীণ বিকৃতি, শিয়ার ব্যান্ড বিকাশ, কণা ঘূর্ণন এবং অন্যান্য মাইক্রোস্কোপিক প্রক্রিয়াগুলি অধ্যয়নের জন্য অপটিক্যাল পর্যবেক্ষণ (যেমন, PIV) এর সাথে একত্রিত করুন।
• ভিত্তি এবং পাদদেশ- শিয়ারিংয়ের সময় গাদা ফাউন্ডেশন বা অগভীর পাদদেশের চারপাশে মাটি স্থানচ্যুতি ক্ষেত্রগুলি পর্যবেক্ষণ করুন।
• ঢাল স্থায়িত্ব- ঢাল শিয়ার ব্যর্থতা অনুকরণ করুন এবং স্লিপ পৃষ্ঠের গঠন এবং বিবর্তন পর্যবেক্ষণ করুন।
• ইন্টারফেস শিয়ার- মাটি-কাঠামোর মিথস্ক্রিয়া অধ্যয়ন করুন (ধারী দেয়াল, পাইপ, জ্যামেমব্রেন)।
• চক্রীয় এবং গতিশীল লোডিং- ভূমিকম্প বা তরঙ্গ লোডিং (ছদ্ম-গতিশীল শিয়ার) এর অধীনে বিকৃতি জমা এবং শক্তি হ্রাস অধ্যয়ন করুন।
• ক্রীপ আচরণ- দীর্ঘমেয়াদী লোডিংয়ের অধীনে rheological আচরণ পর্যবেক্ষণ করুন।
• শিক্ষাদানের বিক্ষোভ- ভূ-প্রযুক্তিগত শিক্ষার জন্য মাটির শিয়ার ব্যর্থতার প্রক্রিয়া দৃশ্যতভাবে প্রদর্শন করুন।

সুবিধা

• ভিজ্যুয়ালাইজড শিয়ারিং প্রক্রিয়া- একটি অপটিক্যাল সিস্টেমের সাথে মিলিত স্বচ্ছ শিয়ার বক্সটি অভ্যন্তরীণ নমুনা বিকৃতির সরাসরি পর্যবেক্ষণের অনুমতি দেয়, যা প্রচলিত সরাসরি শিয়ার যন্ত্রপাতিগুলির সীমাবদ্ধতা অতিক্রম করে (যা শুধুমাত্র বাহ্যিক বা ব্যর্থতার পরে পৃষ্ঠগুলি পর্যবেক্ষণ করতে পারে)।
• দুটি বাক্সের আকার- 100 মিমি এবং 60 মিমি বাক্সগুলি বিভিন্ন গবেষণা স্কেলগুলির জন্য নমনীয়তার অনুমতি দেয়।
• স্যাচুরেটেড পরিবেশ- উপরের এবং নীচের উভয় নমুনাগুলিকে জলে নিমজ্জিত করা হয় যাতে স্বচ্ছ মাটি সম্পূর্ণরূপে পরিপূর্ণ থাকে এবং বায়ু বুদবুদগুলি এড়াতে পারে যা অপটিক্যাল ইমেজিংয়ে হস্তক্ষেপ করতে পারে।
• সম্পূর্ণ স্বয়ংক্রিয় সার্ভো নিয়ন্ত্রণ- উচ্চ-নির্ভুলতা লোডিং; প্রোগ্রামেবল জটিল স্ট্রেস পাথ (চক্রীয়, হামাগুড়ি, ইতিবাচক/নেতিবাচক স্ট্রেন, ইত্যাদি)।
• সিউডো-ডাইনামিক শিয়ার- ইতিবাচক/নেতিবাচক বিকল্প স্ট্রেন নিয়ন্ত্রণে সক্ষম, প্রকৃত ভূমিকম্প বা তরঙ্গ লোডিংকে আরও ঘনিষ্ঠভাবে অনুকরণ করে।
• ইন্টারফেস শিয়ার ক্ষমতা- মাটি-কাঠামো ইন্টারফেস স্টাডিতে প্রসারিত।
• মাইক্রোস্কোপিক পর্যবেক্ষণের সাথে সামঞ্জস্যপূর্ণ- পিআইভি এবং অন্যান্য কৌশলগুলির সাথে মিলিত, স্থানচ্যুতি ক্ষেত্র, স্ট্রেন ক্ষেত্র ইত্যাদির মতো সমৃদ্ধ ডেটা সরবরাহ করে।
• মাল্টি-ফাংশন- স্ট্যান্ডার্ড ডাইরেক্ট শিয়ার, ফাস্ট শিয়ার, সাইক্লিক শিয়ার, ক্রীপ, ইন্টারফেস শিয়ার, এবং মাইক্রোস্কোপিক পর্যবেক্ষণকে একটি যন্ত্রে সংহত করে।

কি চয়ন করুন

পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে যন্ত্রপাতি বা কনফিগারেশন নির্বাচন করুন:

প্রক্রিয়া প্রবাহ

উদাহরণ:স্বচ্ছ মাটিতে স্ট্যান্ডার্ড সরাসরি শিয়ার পরীক্ষা (দ্রুত শিয়ার, পিআইভি পর্যবেক্ষণ সহ)

• স্বচ্ছ মাটি প্রস্তুতি
  • স্যাচুরেটেড স্বচ্ছ মাটি প্রস্তুত করতে স্বচ্ছ কঠিন কণা (যেমন, ফিউজড কোয়ার্টজ) একটি ছিদ্রযুক্ত ফ্লুইডের সাথে মিশ্রিত করুন যার সাথে একটি ম্যাচিং রিফ্র্যাক্টিভ ইনডেক্স (প্রায়শই মিশ্রিত তেল) থাকে।
  • নীচের 100 মিমি বর্গক্ষেত্র শিয়ার বক্সে স্বচ্ছ মাটি রাখুন এবং পৃষ্ঠটি সমতল করুন।

• শিয়ার বক্স এবং অপটিক্যাল সিস্টেম ইনস্টল করুন
  • শিয়ার বক্স সমাবেশকে সরাসরি শিয়ার লোডিং অবস্থানে রাখুন।
  • স্বচ্ছ উপরের শিয়ার বক্স ইনস্টল করুন; উপরের এবং নীচের উভয় নমুনাই ছিদ্রযুক্ত তরলে নিমজ্জিত (স্যাচুরেশন বজায় রাখা)।
  • একটি কম্পিউটারের সাথে সংযুক্ত শিয়ার বক্সের পাশে বা উপরে একটি ক্যামেরা (যেমন, সিসিডি) এবং আলোর উত্স রাখুন৷
  • উল্লম্ব লোডিং প্লেট এবং স্থানচ্যুতি সেন্সর ইনস্টল করুন।

• স্বাভাবিক চাপ প্রয়োগ করুন
  • সফ্টওয়্যারের মাধ্যমে লক্ষ্য স্বাভাবিক চাপ (যেমন, 100 kPa) সেট করুন; সার্ভো সিস্টেম স্বয়ংক্রিয়ভাবে প্রযোজ্য এবং ধ্রুবক চাপ বজায় রাখে।
  • স্থিতিশীল না হওয়া পর্যন্ত স্বাভাবিক স্থানচ্যুতি (একত্রীকরণ) রেকর্ড করুন।

• শিয়ার প্যারামিটার সেট করুন
  • সফ্টওয়্যারটিতে, "দ্রুত শিয়ার মডিউল" বা "স্ট্যান্ডার্ড শিয়ার মডিউল" নির্বাচন করুন।
  • শিয়ার রেট সেট করুন (যেমন, 0.8 মিমি/মিনিট)।
  • শিয়ার ডিসপ্লেসমেন্ট সীমা সেট করুন (যেমন, 6 মিমি)।
  • অপটিক্যাল অধিগ্রহণ সফ্টওয়্যার শুরু করুন (যেমন, PIV) এবং ছবি তোলার জন্য প্রস্তুত করুন।

• শিয়ারিং শুরু করুন
  • শিয়ার বক্স সরাতে অনুভূমিক লোডিং সিস্টেম শুরু করুন।
  • কম্পিউটার রিয়েল টাইমে শিয়ার ফোর্স, শিয়ার ডিসপ্লেসমেন্ট, স্বাভাবিক ডিসপ্লেসমেন্ট এবং সময় রেকর্ড করে।
  • একই সাথে, একটি সেট ফ্রেম হারে স্বচ্ছ মাটির ভিতরে কণা আন্দোলনের চিত্রগুলি ক্যাপচার করুন।

• সিঙ্ক্রোনাইজড পর্যবেক্ষণ
  • PIV সফ্টওয়্যার স্থানচ্যুতি ক্ষেত্র, স্ট্রেন ক্ষেত্র, শিয়ার ব্যান্ড অবস্থান এবং অন্যান্য মাইক্রোস্কোপিক পরামিতি গণনা করার জন্য চিত্রের ক্রম প্রক্রিয়া করে।
  • মাইক্রোস্কোপিক বিকৃতির চিত্রগুলির সাথে যান্ত্রিক বক্ররেখাগুলিকে সময়-সিঙ্ক্রোনাইজ করুন৷

• স্টপ কন্ডিশন
  • প্রিসেট শিয়ার ডিসপ্লেসমেন্টে পৌঁছে গেলে বা স্পষ্ট পিক শিয়ার স্ট্রেস ড্রপের পরে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

• Disassembly এবং পরিষ্কার
  • স্বাভাবিক বল আনলোড করুন, শিয়ার বক্সটি সরান, স্বচ্ছ মাটি এবং ছিদ্রযুক্ত তরল পরিষ্কার করুন (উপযুক্ত নিষ্পত্তি/পুনর্ব্যবহার লক্ষ্য করুন)।

• ডেটা প্রসেসিং
  • সফ্টওয়্যার পিক শিয়ার স্ট্রেস এবং প্লট শিয়ার স্ট্রেস-ডিসপ্লেসমেন্ট কার্ভ গণনা করে।
  • শিয়ার ব্যান্ড বেধ, কণা ঘূর্ণন কোণ, স্থানীয় স্ট্রেন, এবং অন্যান্য আণুবীক্ষণিক তথ্য পেতে PIV বিশ্লেষণ ফলাফলের সাথে একত্রিত করুন।
  • পরীক্ষার রিপোর্ট তৈরি করুন (যান্ত্রিক বক্ররেখা এবং চিত্র বিশ্লেষণ ফলাফল সহ)।

চক্রীয় বা ছদ্ম-গতিশীল শিয়ারের জন্য: ইতিবাচক/নেতিবাচক স্ট্রেন প্রশস্ততা এবং চক্রের সংখ্যা সেট করুন; সফ্টওয়্যার স্বয়ংক্রিয়ভাবে দিক বিপরীত নিয়ন্ত্রণ করে।
ইন্টারফেস শিয়ার জন্য: ইন্টারফেস শিয়ার বক্স দিয়ে প্রতিস্থাপন করুন এবং শিয়ার বক্সের একপাশে কাঠামোগত উপাদান (যেমন, একটি স্বচ্ছ এক্রাইলিক প্লেট) ঠিক করুন।

সারাংশ:BTU-TDSA-10F হল একটি সম্পূর্ণ স্বয়ংক্রিয় স্বচ্ছ সরাসরি শিয়ার যন্ত্রপাতি যাতে একটি স্বচ্ছ শিয়ার বক্স এবং সার্ভো নিয়ন্ত্রণ রয়েছে। এটি একাধিক শিয়ার মোড সমর্থন করে (স্ট্যান্ডার্ড, ফাস্ট, সাইক্লিক, ক্রীপ, সিউডো-ডাইনামিক, ইন্টারফেস)। এর মূল সুবিধা হল অভ্যন্তরীণ বিকৃতির ভিজ্যুয়ালাইজেশন, এটি মাইক্রো-জিওমেকানিক্স, ইন্টারফেস আচরণ অধ্যয়ন, শিক্ষা প্রদর্শন এবং আরও অনেক কিছুর জন্য উপযুক্ত করে তোলে। নির্বাচনের ক্ষেত্রে নমুনার আকার (100 মিমি / 60 মিমি) এবং ইন্টারফেস শিয়ার প্রয়োজন কিনা তা বিবেচনা করা উচিত। অপটিক্যাল পর্যবেক্ষণ সিস্টেম (ক্যামেরা, আলোর উৎস, পিআইভি সফ্টওয়্যার) ব্যবহারকারীকে আলাদাভাবে কিনতে হবে।
