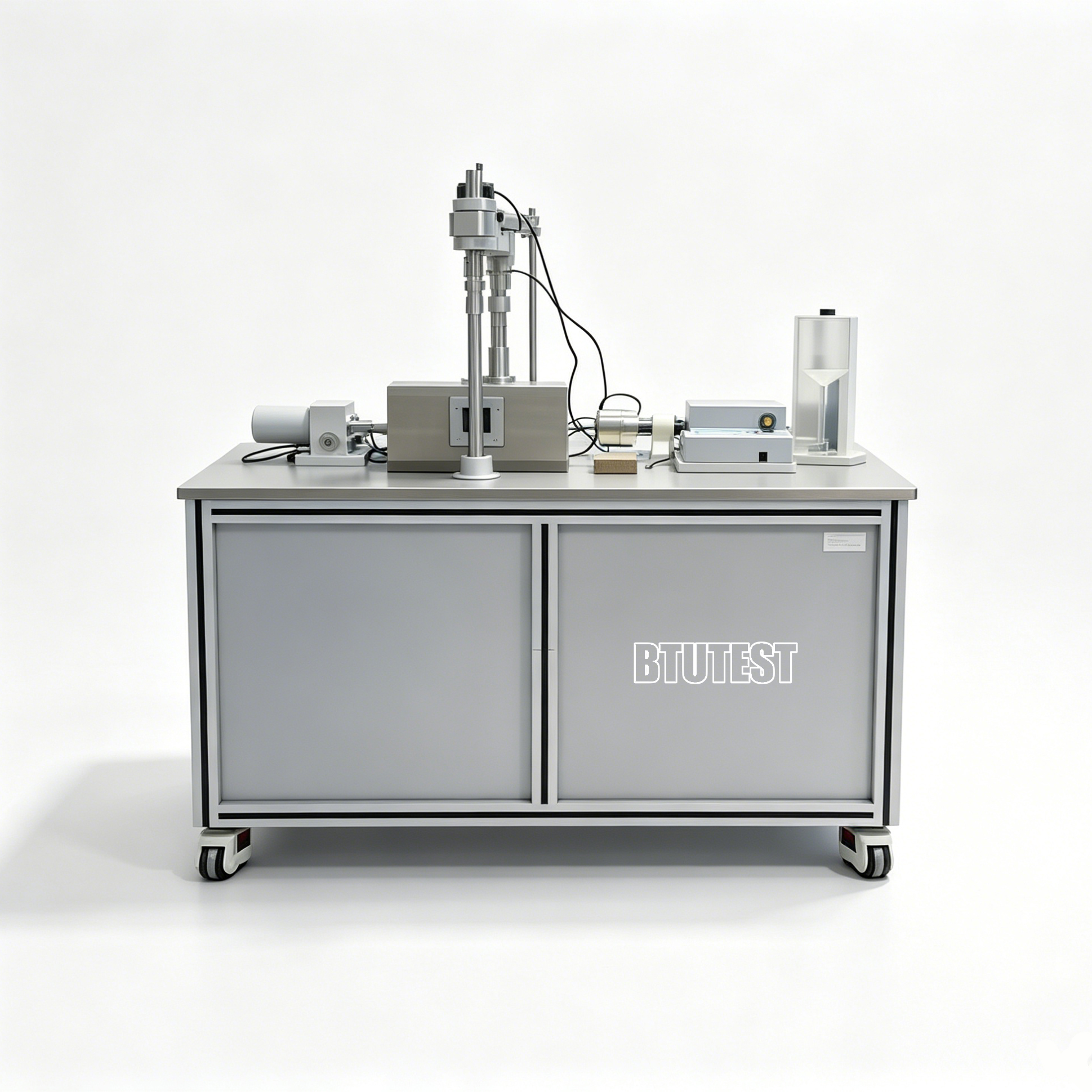

স্বয়ংক্রিয় অসম্পৃক্ত সরাসরি শিয়ার যন্ত্রপাতি

পণ্যের বর্ণনা

সম্পূর্ণ স্বয়ংক্রিয় অসম্পৃক্ত সরাসরি শিয়ার যন্ত্রপাতি

বর্ণনা

এই সরঞ্জাম একটিসম্পূর্ণ স্বয়ংক্রিয় অসম্পৃক্ত সরাসরি শিয়ার যন্ত্রপাতি, মডেলবিটিইউ-2ইউএবংবিটিইউ-2UM, বিভিন্ন স্তন্যপান অবস্থার অধীনে অসম্পৃক্ত মৃত্তিকার শিয়ার শক্তি পরামিতি নির্ধারণ করতে ব্যবহৃত হয়। এটি মাইক্রো-কম্পিউটার নিয়ন্ত্রিত স্বয়ংক্রিয় লোডিং ব্যবহার করে, উচ্চ-নির্ভুল সেন্সর এবং একটি স্বয়ংক্রিয় বুদবুদ ফ্লাশিং ডিভাইস দিয়ে সজ্জিত, এবং বিকল্প হিসাবে তাপমাত্রা নিয়ন্ত্রণ সমর্থন করে৷

প্রধানচখাওয়া:

• নমুনার আকার: Ø61.8×H20 মিমি (অন্যান্য আকার ঐচ্ছিক)।
• সাধারণ লোডিং: 2U – 0-400 kPa স্বয়ংক্রিয় নিয়ন্ত্রণ; 2UM – 0-3200 kPa স্বয়ংক্রিয় নিয়ন্ত্রণ।
• সাধারণ স্থানচ্যুতি: 0-12.7 মিমি, নির্ভুলতা 0.003 মিমি, রেজোলিউশন 0.001 মিমি।
• অনুভূমিক শিয়ার বল: 2U – 5 kN লোড সেল; 2UM – 10 kN লোড সেল, নির্ভুলতা ±0.1% FS।
• শিয়ার রেট: 0.0001-6 মিমি/মিনিট, স্টেপলেস অ্যাডজাস্টমেন্ট।
• ছিদ্র জলের চাপ: 0-0.1 MPa, নির্ভুলতা 0.1 kPa, রেজোলিউশন 0.1 kPa।
• ছিদ্র বায়ুচাপ: 0-0.9 MPa, নির্ভুলতা 1 kPa।
• ভলিউম পরিবর্তন পরিমাপ: 0-100 mL, নির্ভুলতা ±0.01 mL, রেজোলিউশন 0.001 mL।
• সিরামিক ডিস্ক: 500 kPa উচ্চ-এয়ার-এন্ট্রি, মার্কিন যুক্তরাষ্ট্র থেকে আমদানি করা।
• নিয়ন্ত্রণ পদ্ধতি: 16‑কী মেমব্রেন কীপ্যাড + 240×128 LCD।
• অধিগ্রহণ এবং প্রক্রিয়াকরণ সফ্টওয়্যার: ডেটা লগার এবং উইন্ডোজ সফ্টওয়্যার অন্তর্ভুক্ত।
• বিশেষ বৈশিষ্ট্য: সিরামিক ডিস্কের নীচে বুদবুদ ফ্লাশ করার জন্য এবং ছড়িয়ে থাকা বাতাসের পরিমাণ পরিমাপের জন্য সম্পূর্ণ স্বয়ংক্রিয়ভাবে বিচ্ছুরিত এয়ার ফ্লাশিং ডিভাইস।
• ঐচ্ছিক: তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা (5-40 ℃)।

পরীক্ষার মান (আন্তর্জাতিক)

ASTM D3080(সরাসরি শিয়ার পরীক্ষা)

ASTM D5298(সাকশন পরিমাপ)

ASTM D6836(অক্ষ-অনুবাদ কৌশল সহ অসম্পৃক্ত মাটি পরীক্ষা পদ্ধতি)

ISO 17892-10(সরাসরি শিয়ার পরীক্ষা)

BS 1377-7(সরাসরি শিয়ার পরীক্ষা)

ASTM D7608(অবশিষ্ট শক্তি - রেফারেন্সের জন্য)

সরঞ্জামগুলি অক্ষ-অনুবাদ কৌশল ব্যবহার করে ম্যাট্রিক সাকশন নিয়ন্ত্রণ করে এবং অসম্পৃক্ত মাটি পরীক্ষার জন্য উপরের মানগুলির মৌলিক প্রয়োজনীয়তাগুলি পূরণ করে৷

স্পেসিফিকেশন

বিস্তারিত

• অক্ষ-অনুবাদ কৌশল- ছিদ্র জলের চাপ (u_w = 0 বা নিয়ন্ত্রিত) বজায় রাখার সময় ছিদ্র বায়ুচাপ (uₐ) প্রয়োগ করে, ম্যাট্রিক সাকশন s = uₐ – u_w এর স্বাধীন নিয়ন্ত্রণ সক্ষম করে।
• উচ্চ-এয়ার-এন্ট্রি সিরামিক ডিস্ক– 500 kPa এয়ার-এন্ট্রি মান (আমদানি করা), 0-500 kPa পরিসরে স্তন্যপান নিয়ন্ত্রণ করতে সক্ষম, সর্বাধিক অসম্পৃক্ত মাটি পরীক্ষার প্রয়োজনগুলি কভার করে৷
• ডিফিউজড এয়ার ফ্লাশিং ডিভাইস- সিরামিক ডিস্কের নিচে জমে থাকা বাতাসের বুদবুদগুলির সম্পূর্ণ স্বয়ংক্রিয় পর্যায়ক্রমিক ফ্লাশিং, জলের পথের বাধা রোধ করে এবং স্থিতিশীল সাকশন নিয়ন্ত্রণ নিশ্চিত করে; নিষ্কাশন সংশোধনের জন্য ছড়িয়ে থাকা বাতাসের পরিমাণও পরিমাপ করে।
• স্বাভাবিক লোডিং পার্থক্য-
• 2U: সর্বোচ্চ স্বাভাবিক স্ট্রেস 400 kPa, অগভীর অসম্পৃক্ত মাটি বা কম চাপ পরীক্ষার জন্য উপযুক্ত।
• 2UM: সর্বোচ্চ স্বাভাবিক চাপ 3200 kPa, গভীর অসম্পৃক্ত মাটি বা উচ্চ চাপের অবস্থার অনুকরণ করতে পারে।
• অনুভূমিক শিয়ার বল– 2U: 5 kN (সর্বোচ্চ শিয়ার স্ট্রেস ~1.67 MPa); 2UM: 10 kN (~3.3 MPa), উচ্চ-শক্তি বা মোটা-দানাযুক্ত মাটির জন্য উপযুক্ত।
• উচ্চ-নির্ভুলতা ভলিউম পরিমাপ- ভলিউম পরিবর্তন রেজোলিউশন 0.001 মিলি, অসম্পৃক্ত মাটিতে ছোট নিষ্কাশন/শোষণ পরিবর্তন পর্যবেক্ষণের জন্য আদর্শ।
• তাপমাত্রা নিয়ন্ত্রণ বিকল্প- অসম্পৃক্ত মাটির শক্তিতে তাপমাত্রার প্রভাব অধ্যয়নের জন্য 5-40 ℃ সিস্টেম।
• সফ্টওয়্যার ফাংশন- স্বয়ংক্রিয় ডেটা অধিগ্রহণ, রিয়েল-টাইম কার্ভ ডিসপ্লে, শিয়ার শক্তি পরামিতিগুলির গণনা।

আবেদন

• অসম্পৃক্ত ঢাল স্থায়িত্ব- বৃষ্টিপাত-প্ররোচিত ভূমিধস বিশ্লেষণের জন্য বিভিন্ন নেট স্বাভাবিক চাপ এবং সাকশনের অধীনে c′, φ′, φᵇ নির্ধারণ করুন।
• বিস্তৃত এবং সংকোচনযোগ্য মাটি- শিয়ার শক্তিতে স্তন্যপান (জলের উপাদান) পরিবর্তনের প্রভাব অধ্যয়ন করুন।
• ল্যান্ডফিল কভার- অসম্পৃক্ত মাটির যান্ত্রিক আচরণের মূল্যায়ন করুন।
• সাবগ্রেড এবং ভিত্তি- কৈশিক অঞ্চলের উপরে মাটির জন্য শক্তি পরামিতি প্রাপ্ত করুন।
• গভীর অসম্পৃক্ত মাটি- 2UM মডেলটি 3.2 MPa পর্যন্ত স্বাভাবিক চাপ অনুকরণ করতে পারে, গভীর মাটির স্তর বা উচ্চ ভরাটের জন্য উপযুক্ত।
• তাপমাত্রা প্রভাব অধ্যয়ন- তাপমাত্রা-সাকশন-শক্তি যুগল অধ্যয়নের জন্য ঐচ্ছিক তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা (যেমন, জিওথার্মাল, পারমাণবিক বর্জ্য নিষ্পত্তি)।

সুবিধা

• সম্পূর্ণ স্বয়ংক্রিয় স্তন্যপান নিয়ন্ত্রণ- অক্ষ-অনুবাদ একটি স্বয়ংক্রিয় বিচ্ছুরিত এয়ার ফ্লাশিং ডিভাইসের সাথে মিলিত দীর্ঘমেয়াদী স্থিতিশীল সাকশন নিয়ন্ত্রণ নিশ্চিত করে।
• উচ্চ-নির্ভুলতা পরিমাপ– স্থানচ্যুতি 0.001 মিমি, ভলিউম পরিবর্তন 0.001 মিলি, ছিদ্র জলের চাপ 0.1 kPa – গবেষণা-গ্রেডের প্রয়োজনীয়তা পূরণ করে।
• দুটি মডেল বিস্তৃত চাপ পরিসীমা কভার- প্রচলিত অসম্পৃক্ত মাটির জন্য 400 kPa, গভীর উচ্চ চাপযুক্ত মাটির জন্য 3200 kPa।
• উচ্চ শিয়ার বল বিকল্প– 2UM উচ্চ-শক্তি বা মোটা মাটি পরীক্ষা করার জন্য 10 kN অনুভূমিক বল প্রদান করে।
• স্বয়ংক্রিয় বিচ্ছুরিত এয়ার ফ্লাশিং- ম্যানুয়াল হস্তক্ষেপ দূর করে, পরীক্ষার ধারাবাহিকতা নিশ্চিত করে এবং ডেটা নির্ভরযোগ্যতা উন্নত করে।
• উচ্চ রেজোলিউশন ভলিউম পরিমাপ- 0.001 mL সঠিকভাবে নিষ্কাশন/শোষণের সময় ছোট ভলিউম পরিবর্তন ক্যাপচার করে।
• তাপমাত্রা নিয়ন্ত্রণ বিকল্প- তাপমাত্রা-সাকশন-শক্তির কাপলিং অধ্যয়নের জন্য ঐচ্ছিক 5-40 ℃ মডিউল।
• সহজ অপারেশন- সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষা পদ্ধতির জন্য উইন্ডোজ সফ্টওয়্যার সহ মেমব্রেন কীপ্যাড + এলসিডি স্ক্রিন।

কি চয়ন করুন

পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে মডেল নির্বাচন করুন:

দ্রষ্টব্য: যদি একটি ভিন্ন নমুনার আকার (Ø61.8 মিমি ছাড়া) প্রয়োজন হয়, কাস্টম শিয়ার বক্স প্রস্তুতকারকের কাছ থেকে অর্ডার করা যেতে পারে।

প্রক্রিয়া প্রবাহ

উদাহরণ:অসম্পৃক্ত সরাসরি শিয়ার পরীক্ষা (একত্রিত নিষ্কাশন, নেট স্বাভাবিক চাপ এবং স্তন্যপান নিয়ন্ত্রণ)BTU-2U বা 2UM ব্যবহার করে।

• সিরামিক ডিস্ক প্রস্তুতি

500 kPa সিরামিক ডিস্ক ডি-এয়ার করা জলে ভিজিয়ে রাখুন এবং পরিপূর্ণ হওয়ার জন্য ভ্যাকুয়াম প্রয়োগ করুন (বায়ু বুদবুদগুলি সরান)।

শিয়ার বক্স বেসে সিরামিক ডিস্ক ইনস্টল করুন, একটি ভাল সীল নিশ্চিত করুন। ফ্লাশিং লাইনগুলি সংযুক্ত করুন।

• নমুনা প্রস্তুতি

নিরবচ্ছিন্ন অসম্পৃক্ত মাটি কাটুন বা একটি Ø61.8×20 মিমি কাটিং রিং ব্যবহার করে পুনরায় তৈরি নমুনা প্রস্তুত করুন।

প্রাথমিক জলের পরিমাণ এবং ঘনত্ব পরিমাপ করুন।

• নমুনা ইনস্টলেশন

সিরামিক ডিস্কে নমুনা রাখুন, তারপর ছিদ্রযুক্ত পাথর এবং লোডিং প্লেট ইনস্টল করুন।

উপরের শিয়ার বক্সটি একত্রিত করুন এবং সমাবেশটিকে সরাসরি শিয়ার যন্ত্রপাতিতে রাখুন।

ছিদ্র বায়ুচাপ লাইন (শিয়ার বক্সের উপরে) এবং ছিদ্র জলের চাপ সেন্সর (সিরামিক ডিস্কের নীচে) সংযুক্ত করুন।

ভলিউম পরিবর্তন পরিমাপ সিস্টেম (নিকাশী লাইনে) সংযুক্ত করুন।

• স্তন্যপান প্রয়োগ করুন

ছিদ্র বায়ুচাপ নিয়ন্ত্রকের মাধ্যমে লক্ষ্য বায়ুচাপ (যেমন, 100 kPa) প্রয়োগ করুন।

ড্রেনেজ লাইন বায়ুমণ্ডলে উন্মুক্ত, তাই ম্যাট্রিক সাকশন s = uₐ = 100 kPa।

স্বয়ংক্রিয়ভাবে ছড়িয়ে পড়া এয়ার ফ্লাশিং ডিভাইসটি শুরু করুন (পর্যায়ক্রমিক ফ্লাশিং), ড্রেনেজ স্থিতিশীল না হওয়া পর্যন্ত ভলিউম পরিবর্তন রেকর্ড করুন।

• নেট স্বাভাবিক চাপ প্রয়োগ করুন

স্বয়ংক্রিয় স্বাভাবিক লোডিং সিস্টেমের মাধ্যমে লক্ষ্য নেট স্বাভাবিক চাপ σ_net (যেমন, 200 kPa) প্রয়োগ করুন।

মোট স্বাভাবিক চাপ σ = σ_net + uₐ = 300 kPa।

একত্রীকরণ স্থিতিশীল না হওয়া পর্যন্ত স্বাভাবিক স্থানচ্যুতি রেকর্ড করুন।

• শিয়ার প্যারামিটার সেট করুন

সফ্টওয়্যারে, শিয়ার রেট সেট করুন (যেমন, ধীর শিয়ারের জন্য 0.02 মিমি/মিনিট বা দ্রুত শিয়ারের জন্য 0.8 মিমি/মিনিট)।

শিয়ার ডিসপ্লেসমেন্ট সীমা সেট করুন (যেমন, 6 মিমি)।

"স্ট্যান্ডার্ড শিয়ার মডিউল" বা "দ্রুত শিয়ার মডিউল" নির্বাচন করুন।

• শিয়ারিং শুরু করুন

শিয়ার বক্স সরাতে অনুভূমিক স্টেপার মোটর শুরু করুন।

সফ্টওয়্যার অনুভূমিক শিয়ার বল, অনুভূমিক স্থানচ্যুতি, স্বাভাবিক স্থানচ্যুতি, ভলিউম পরিবর্তন, ছিদ্র জলের চাপ এবং রিয়েল টাইমে সময় রেকর্ড করে।

প্লট শিয়ার স্ট্রেস-ডিসপ্লেসমেন্ট কার্ভ।

• স্টপ কন্ডিশন

প্রিসেট শিয়ার ডিসপ্লেসমেন্টে পৌঁছে গেলে বা স্পষ্ট পিক শিয়ার স্ট্রেস ড্রপের পরে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

• Disassembly এবং পরিষ্কার

স্বাভাবিক বল আনলোড, ছিদ্র বায়ু চাপ ছেড়ে.

নমুনা সরান, শিয়ার বক্স এবং সিরামিক ডিস্ক পরিষ্কার করুন।

সিরামিক ডিস্কের নীচে লাইনগুলি পরিষ্কার করতে ফ্লাশিং ডিভাইসটি চালান।

• ডেটা প্রসেসিং

সফ্টওয়্যার পিক শিয়ার স্ট্রেস (বা অবশিষ্ট শিয়ার স্ট্রেস) গণনা করে।

ধ্রুবক স্তন্যপান এবং পরিবর্তিত নেট স্বাভাবিক চাপের জন্য, কার্যকর স্ট্রেস শক্তি পরামিতি c′ এবং φ′ পেতে মোহর‑কুলম্ব খাম প্লট করুন।

ধ্রুবক নেট স্বাভাবিক চাপ এবং পরিবর্তিত স্তন্যপানের জন্য, φᵇ গণনা করুন।

পরীক্ষার রিপোর্ট তৈরি করুন।

সারাংশ:BTU-2U/2UM হল সম্পূর্ণ স্বয়ংক্রিয় অসম্পৃক্ত সরাসরি শিয়ার যন্ত্রপাতি যা সাকশন নিয়ন্ত্রণের জন্য অক্ষ-অনুবাদ ব্যবহার করে, একটি স্বয়ংক্রিয় বিচ্ছুরিত এয়ার ফ্লাশিং ডিভাইস এবং উচ্চ-নির্ভুল সেন্সর দিয়ে সজ্জিত। 2U প্রচলিত অসম্পৃক্ত মাটির জন্য উপযুক্ত (সর্বোচ্চ স্বাভাবিক চাপ 400 kPa), যখন 2UM উচ্চ চাপের গভীর অসম্পৃক্ত মৃত্তিকা (সর্বোচ্চ 3200 kPa) জন্য ডিজাইন করা হয়েছে। উভয়ই একটি ঐচ্ছিক তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা সমর্থন করে। এগুলি ঢালের স্থিতিশীলতা, বিস্তৃত মাটি, ল্যান্ডফিল কভার, গভীর ভরাট এবং অন্যান্য গবেষণা ক্ষেত্রে প্রযোজ্য। নির্বাচন প্রাথমিকভাবে প্রয়োজনীয় স্বাভাবিক চাপ পরিসীমা এবং শিয়ার বল ক্ষমতা উপর ভিত্তি করে করা উচিত.
