অনুরণিত কলাম পরীক্ষার সিস্টেম

পণ্যের বর্ণনা

রেজোন্যান্ট কলাম টেস্টিং সিস্টেম

1. বর্ণনা

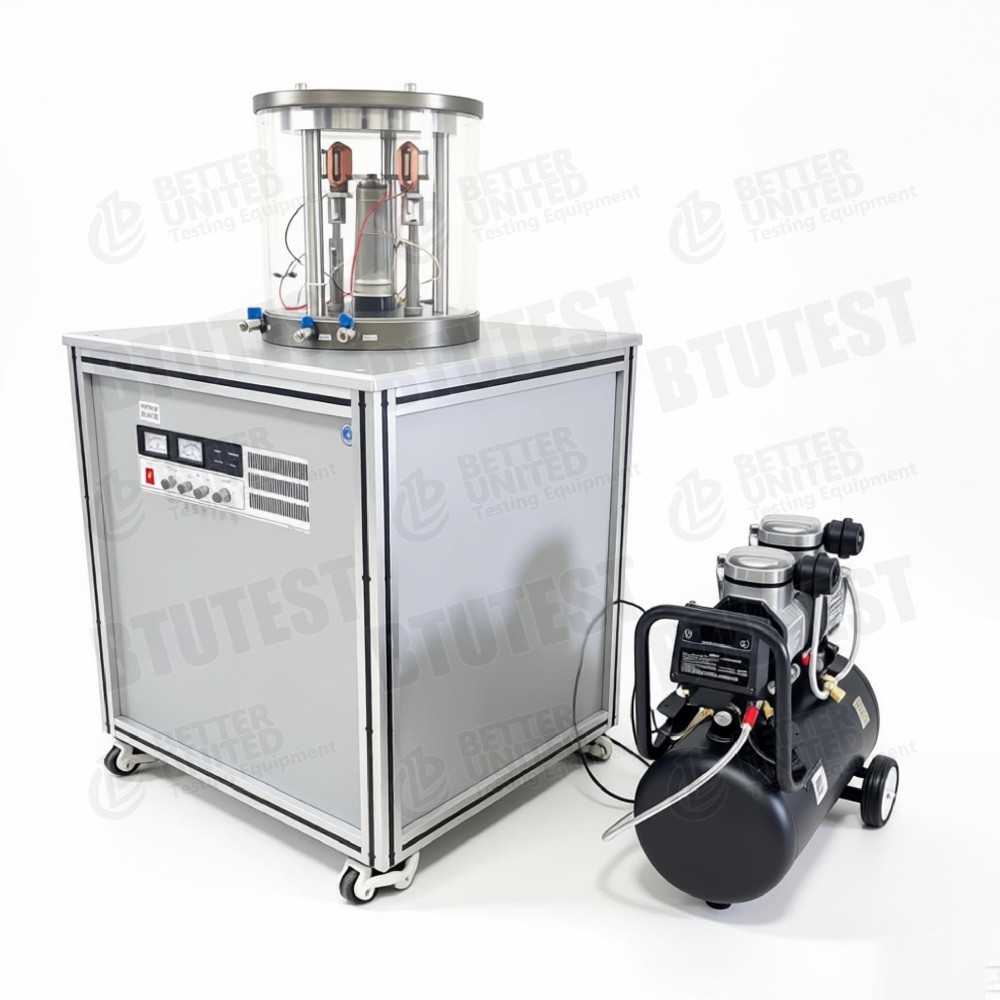

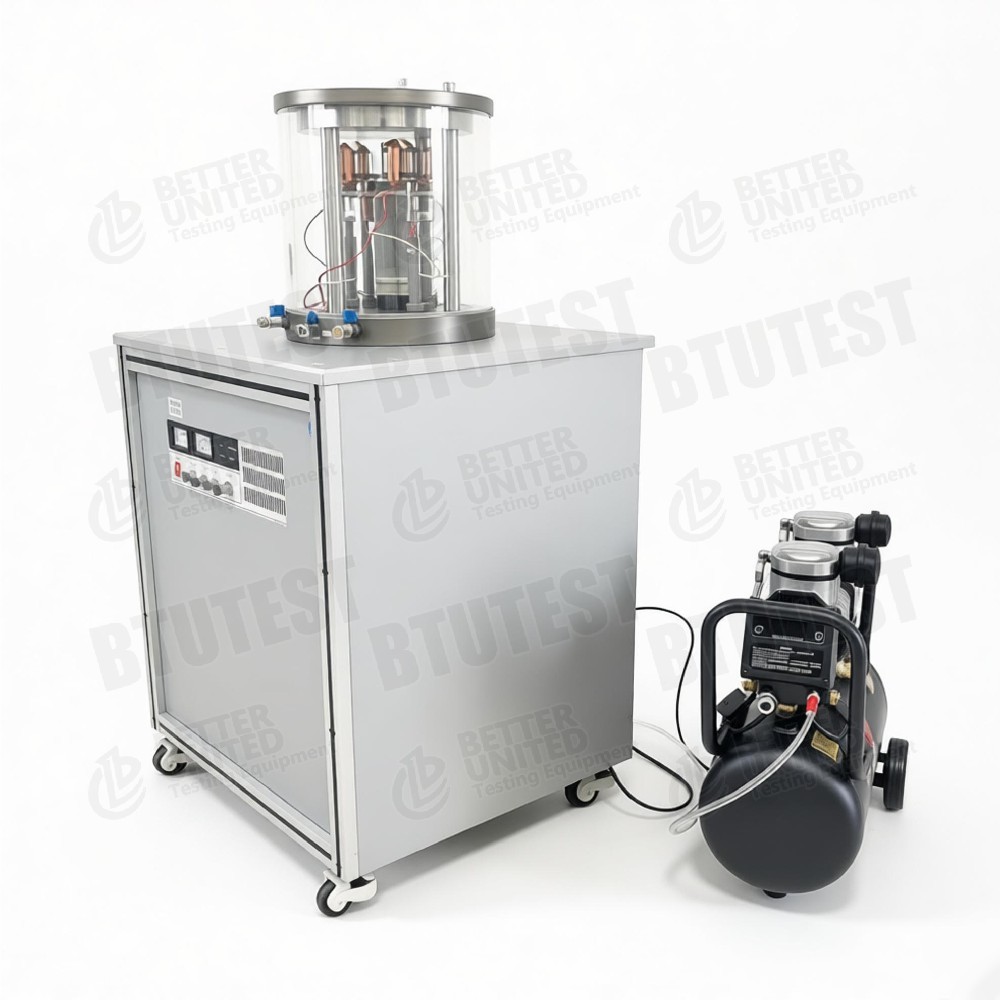

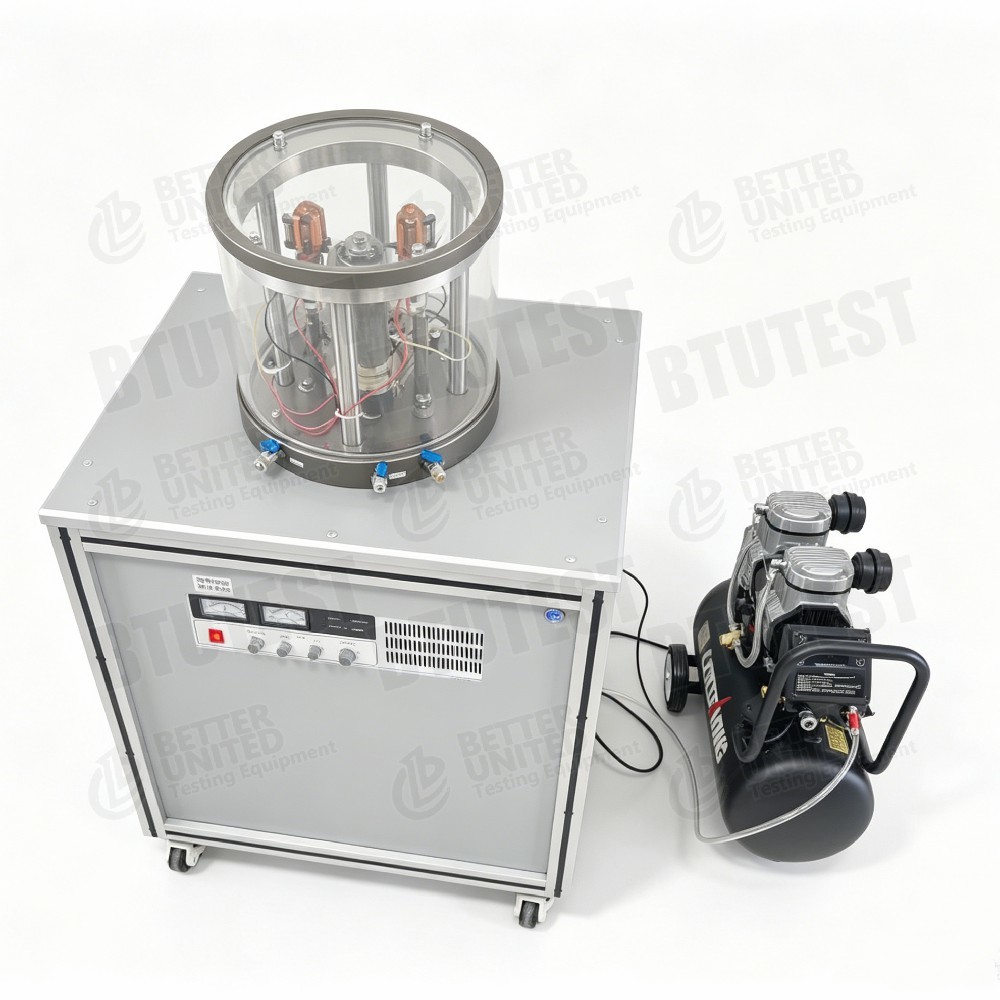

BTU-RCA-1 হল aঅনুরণিত কলাম পরীক্ষার সিস্টেমযা পরিমাপের জন্য একটি মাটির নমুনাতে চক্রীয় টর্সনাল বল প্রয়োগ করেগতিশীল ইলাস্টিক মডুলাস, শিয়ার মডুলাস এবং স্যাঁতসেঁতে অনুপাতছোট স্ট্রেন অবস্থার অধীনে মাটি (10⁻⁶ ~ 10⁻⁴)। সিস্টেমটি ইলেক্ট্রোম্যাগনেটিক উত্তেজনা ব্যবহার করে এবং কোষের চাপ এবং গতিশীল টর্কের জন্য সম্পূর্ণরূপে কম্পিউটার-নিয়ন্ত্রিত। এটি স্যাচুরেটেড মাটির প্রচলিত ট্রায়াক্সিয়াল একত্রীকরণের পাশাপাশি অনুরণিত কলাম পরীক্ষা করতে পারে।

2. টেস্ট স্ট্যান্ডার্ড

সাধারণ অনুরণিত কলাম পরীক্ষার স্পেসিফিকেশনের উপর ভিত্তি করে, সিস্টেমটি নিম্নলিখিত মানগুলি পূরণ করে:

•ASTM D4015(অনুরণিত কলাম পদ্ধতি দ্বারা শিয়ার মডুলাস এবং স্যাঁতসেঁতে অনুপাতের জন্য আদর্শ পরীক্ষা পদ্ধতি)

•ASTM D3999(চক্রীয় লোডিংয়ের অধীনে মাটির গতিশীল বৈশিষ্ট্যের জন্য পরীক্ষা পদ্ধতি)

•JG/T 120-2007(চীনা নির্মাণ শিল্প মান - অনুরণিত কলাম যন্ত্রপাতি)

•BS EN ISO 17892-9(জিওটেকনিক্যাল ল্যাবরেটরি টেস্টিং – সাইক্লিক ট্রায়াক্সিয়াল এবং রেজোন্যান্ট কলাম)

3. স্পেসিফিকেশন

4. বিস্তারিত

•প্রেসার চেম্বার: সর্বোচ্চ চাপ 1.5 MPa, মাঝারি থেকে নিম্ন চাপের ট্রায়াক্সিয়াল একত্রীকরণ এবং স্যাচুরেটেড মাটির অনুরণিত কলাম পরীক্ষার জন্য উপযুক্ত।

•কোষের চাপ নিয়ন্ত্রণ: একটি উচ্চ-নির্ভুল সার্ভো আনুপাতিক ভালভ সহ বায়ুসংক্রান্ত লোডিং 0 থেকে 0.9 MPa পর্যন্ত স্বয়ংক্রিয় নিয়ন্ত্রণ সক্ষম করে, নির্ভুলতা ±0.1% FS

•উত্তেজনা সিস্টেম: 4টি কয়েল সেট সহ ইলেক্ট্রোম্যাগনেটিক টরসিয়াল উত্তেজনা, উচ্চ চৌম্বক ক্ষেত্র এবং প্রশস্ত ফ্রিকোয়েন্সি পরিসরের জন্য উচ্চ ভোল্টেজ ড্রাইভ তৈরি করে (300 Hz পর্যন্ত)।

•সেন্সর: অন্তর্নির্মিত সুষম অ্যাক্সিলোমিটার (স্থির), বাহ্যিক সংযুক্তি দূর করে এবং পুনরাবৃত্তিযোগ্যতা এবং শব্দ প্রতিরোধ ক্ষমতা উন্নত করে।

•ডেটা অধিগ্রহণ: 24-বিট রেজোলিউশন, 10 kHz স্যাম্পলিং রেট - ছোট-স্ট্রেন গতিশীল প্রতিক্রিয়া ক্যাপচার করার জন্য উপযুক্ত।

•ক্রমাঙ্কন আনুষাঙ্গিক: শিয়ার মডুলাস পরিমাপের পর্যায়ক্রমিক যাচাইয়ের জন্য একটি ক্রমাঙ্কন বার এবং ওজন সরবরাহ করা হয়।

•নমুনা আকার: সাধারণ মাটির প্রকারের জন্য দুটি আদর্শ ব্যাস (39.1 মিমি এবং 50 মিমি) এর সাথে সামঞ্জস্যপূর্ণ।

5. আবেদন

•ছোট-স্ট্রেন গতিশীল পরামিতি নির্ধারণ: সাইট সিসমিক রেসপন্স অ্যানালাইসিসের জন্য স্ট্রেন রেঞ্জ 10⁻⁶ ~ 10⁻⁴ এ শিয়ার মডুলাস (G) এবং ড্যাম্পিং রেশিও (D) পরিমাপ করে।

•ফাউন্ডেশন গতিশীল সম্পত্তি মূল্যায়ন: পাইলস, মেশিন ফাউন্ডেশন, ট্রাফিক লোড ইত্যাদির কম্পন ডিজাইনের জন্য গতিশীল মাটির পরামিতি প্রদান করে।

•সাংবিধানিক মডেলের বৈধতা: উন্নত গঠনমূলক মডেল ক্রমাঙ্কন জন্য ছোট-স্ট্রেন কঠোরতা ক্ষয় বক্ররেখা প্রাপ্ত.

•সম্মিলিত ট্রায়াক্সিয়াল একত্রীকরণ + অনুরণিত কলাম পরীক্ষা: প্রথমে ট্রায়াক্সিয়াল একত্রীকরণ সঞ্চালন করুন, তারপর গতিশীল বৈশিষ্ট্যের উপর একত্রীকরণের চাপের প্রভাব অধ্যয়ন করতে টর্সোনাল কম্পন প্রয়োগ করুন।

•গবেষণা এবং শিক্ষাদান: ভূ-প্রযুক্তিগত ভূমিকম্প প্রকৌশল এবং মৃত্তিকা গতিবিদ্যা পরীক্ষাগার অধ্যয়ন এবং প্রদর্শনের জন্য উপযুক্ত।

6. সুবিধা

•সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ: কোষ চাপ প্রয়োগ, গতিশীল উত্তেজনা, এবং তথ্য অধিগ্রহণ কম্পিউটার-নিয়ন্ত্রিত, অপারেটর ত্রুটি হ্রাস.

•ছোট স্ট্রেনে উচ্চ নির্ভুলতা: 10⁻⁶ পর্যন্ত স্ট্রেন রেঞ্জ সঠিকভাবে মাটির সর্বোচ্চ শিয়ার মডুলাস (Gmax) ক্যাপচার করে।

•উচ্চ ফ্রিকোয়েন্সি প্রতিক্রিয়া: সর্বাধিক কম্পন ফ্রিকোয়েন্সি 300 Hz সাধারণ অনুরণিত কলাম টেস্টিং ব্যান্ডগুলিকে কভার করে৷

•অন্তর্নির্মিত অ্যাক্সিলোমিটার: ইনস্টলেশনের ঝামেলা কম করে এবং পরীক্ষার পুনরাবৃত্তিযোগ্যতা উন্নত করে।

•চারটি ইলেক্ট্রোম্যাগনেটিক কয়েল: পর্যাপ্ত এবং অভিন্ন উত্তেজনা ঘূর্ণন সঁচারক বল প্রদান করুন, একটি বিশুদ্ধ টর্সনাল মোড নিশ্চিত করুন।

•24-বিট DAQ: দুর্বল গতিশীল সংকেত প্রক্রিয়াকরণের জন্য উচ্চ রেজোলিউশন এবং নমুনা হার।

•প্রমিত ক্রমাঙ্কন: ক্রমাঙ্কন বার সঙ্গে আসে/ওজন, সনাক্তযোগ্য পরিমাপ নিশ্চিত.

7. প্যারামিটার (এক নজরে টেবিল)

8. কি চয়ন করতে হবে

BTU-RCA-1 একটি একক-মডেল অনুরণিত কলাম সিস্টেম, তাই আন্তঃ-মডেল নির্বাচনের প্রয়োজন নেই। যাইহোক, এটি আপনার প্রয়োজনীয়তার সাথে খাপ খায় কিনা তা দেখতে নিম্নলিখিত বিষয়গুলি বিবেচনা করুন:

আপনার প্রয়োজন হলেইসহজ ছোট-স্ট্রেন মডুলাস টেস্টিংকম কোষ চাপের সাথে, RCA-1 একটি সাশ্রয়ী পছন্দ। অসম্পৃক্ত মাটি পরীক্ষার জন্য বা অত্যন্ত প্রশস্ত ফ্রিকোয়েন্সি পরিসরের জন্য, বর্ধিত কনফিগারেশনের জন্য প্রস্তুতকারকের সাথে যোগাযোগ করুন।

9. প্রক্রিয়া প্রবাহ

নীচে একটি সাধারণ জন্য একটি প্রমিত পদ্ধতি আছেঅনুরণিত কলাম পরীক্ষাBTU-RCA-1 ব্যবহার করে (টরসিয়াল রেজোন্যান্স অনুসরণ করে একত্রীকরণ)

ধাপ 1: নমুনা প্রস্তুতি এবং ইনস্টলেশন

• প্রয়োজনীয় আকার (39.1 মিমি বা 50 মিমি ব্যাস) অনুযায়ী একটি নিরবচ্ছিন্ন বা পুনর্গঠিত স্যাচুরেটেড মাটির নমুনা প্রস্তুত করুন।

• ট্রায়াক্সিয়াল প্রেসার চেম্বারে নমুনা ইনস্টল করুন; ছিদ্র চাপ সেন্সর এবং নিষ্কাশন লাইন সংযোগ.

• শীর্ষ উত্তেজনা ইউনিট মাউন্ট করুন (ইলেক্ট্রোম্যাগনেটিক কয়েল সেটগুলি আগে থেকে ইনস্টল করা আছে)।

ধাপ 2: সিস্টেম ফিলিং এবং স্যাচুরেশন

• বায়ু বুদবুদ অপসারণ, ডি-এয়ারড জল দিয়ে চেম্বার এবং লাইন পূরণ করুন।

• সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে ব্যাক প্রেসার স্যাচুরেশন সম্পাদন করে এবং B‑মান পরিমাপ করে (B≥0.95 সম্পূর্ণ স্যাচুরেশন নির্দেশ করে)।

ধাপ 3: ট্রায়াক্সিয়াল একত্রীকরণ

• টার্গেট সেল চাপ (0~0.9 MPa) এবং একত্রীকরণ সময় / নিষ্কাশন স্থিতিশীলতার মানদণ্ড সেট করুন।

• সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে কোষের চাপ প্রয়োগ করে এবং আয়তনের পরিবর্তন / ছিদ্র চাপের অপচয় রেকর্ড করে, আইসোট্রপিক বা অ্যানিসোট্রপিক একত্রীকরণ সম্পূর্ণ করে।

ধাপ 4: অনুরণিত কলাম পরীক্ষার প্রস্তুতি

• একত্রীকরণের পরে, নিষ্কাশনযোগ্য অবস্থা বজায় রাখতে নিষ্কাশন ভালভ বন্ধ করুন।

• সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে নমুনা জ্যামিতি সনাক্ত করে এবং অ্যাক্সিলোমিটার জিরোয়িং এবং সিস্টেম স্ব-পরীক্ষা সম্পাদন করে।

ধাপ 5: উত্তেজনা এবং ফ্রিকোয়েন্সি সুইপ

• উত্তেজনা ভোল্টেজ (ড্রাইভ পরিবর্ধক দ্বারা আউটপুট) এবং ফ্রিকোয়েন্সি সুইপ পরিসীমা (যেমন, 10~300 Hz) সেট করুন।

• ইলেক্ট্রোম্যাগনেটিক কয়েলগুলি চক্রাকার টর্সনাল বল প্রয়োগ করে; অ্যাক্সিলোমিটার প্রতিক্রিয়া নিরীক্ষণ করে।

• সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে ফ্রিকোয়েন্সি সুইপ করে এবং সনাক্ত করেঅনুরণিত ফ্রিকোয়েন্সি(শীর্ষ ত্বরণ প্রতিক্রিয়ার সাথে সম্পর্কিত ফ্রিকোয়েন্সি)।

ধাপ 6: শিয়ার মডুলাস এবং ড্যাম্পিং অনুপাত গণনা করুন

• অনুরণিত ফ্রিকোয়েন্সি, নমুনা মাত্রা, জড়তার মুহূর্ত ইত্যাদি থেকে, সফ্টওয়্যারটি গণনা করেশিয়ার মডুলাস জিবর্তমান কোষের চাপে।

• দস্যাঁতসেঁতে অনুপাত Dরেজোন্যান্স পিক থেকে অর্ধ-পাওয়ার ব্যান্ডউইথ পদ্ধতি ব্যবহার করে গণনা করা হয়।

• G‑γ এবং D‑γ ক্ষয় বক্ররেখা পেতে বিভিন্ন স্ট্রেন স্তরে (উত্তেজনা শক্তি পরিবর্তন করে) পরিমাপ পুনরাবৃত্তি করা যেতে পারে।

ধাপ 7: কোষের চাপ বা স্ট্রেন স্তর পরিবর্তন করুন

• প্রয়োজন হলে, কোষের চাপ আনলোড করুন বা একটি ভিন্ন কোষের চাপে পরিবর্তন করুন এবং বিভিন্ন চাপের পরিস্থিতিতে গতিশীল পরামিতিগুলি পেতে পদক্ষেপ 4-6 পুনরাবৃত্তি করুন৷

ধাপ 8: পরীক্ষা সমাপ্তি এবং ডেটা প্রক্রিয়াকরণ

• সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে সমস্ত সুইপ কার্ভ, রেজোন্যান্ট ফ্রিকোয়েন্সি, জি এবং ডি মান সংরক্ষণ করে।

• পোস্ট-প্রসেসিং মডিউল জিম্যাক্স, ড্যাম্পিং রেশিও বনাম স্ট্রেন বা সেল প্রেসার চার্ট সহ একটি পরীক্ষার রিপোর্ট তৈরি করে।

ধাপ 9: পরিষ্কার এবং রক্ষণাবেক্ষণ

• কোষের চাপ আনলোড করুন, চাপের চেম্বারটি নিষ্কাশন করুন এবং নমুনাটি সরান।

• লাইন এবং চাপ চেম্বার পরিষ্কার করুন; সেন্সর এবং কয়েল পরিদর্শন করুন।

দ্রষ্টব্য: BTU-RCA-1 সফ্টওয়্যার একটি উইজার্ড-চালিত ইন্টারফেস প্রদান করে; এক-ক্লিক অপারেশনের মাধ্যমে বেশিরভাগ পদক্ষেপ স্বয়ংক্রিয়ভাবে চালানো যেতে পারে।

আপনার যদি একটি উদ্ধৃতি, স্ট্যান্ডার্ড কনফিগারেশন তালিকা বা অন্যান্য অনুরণিত কলাম সিস্টেমের সাথে তুলনার প্রয়োজন হয়, অনুগ্রহ করে আরও তথ্য প্রদান করুন।
