সরাসরি শিয়ার যন্ত্রপাতি

পণ্যের বর্ণনা

সরাসরি শিয়ার যন্ত্রপাতি

বর্ণনা

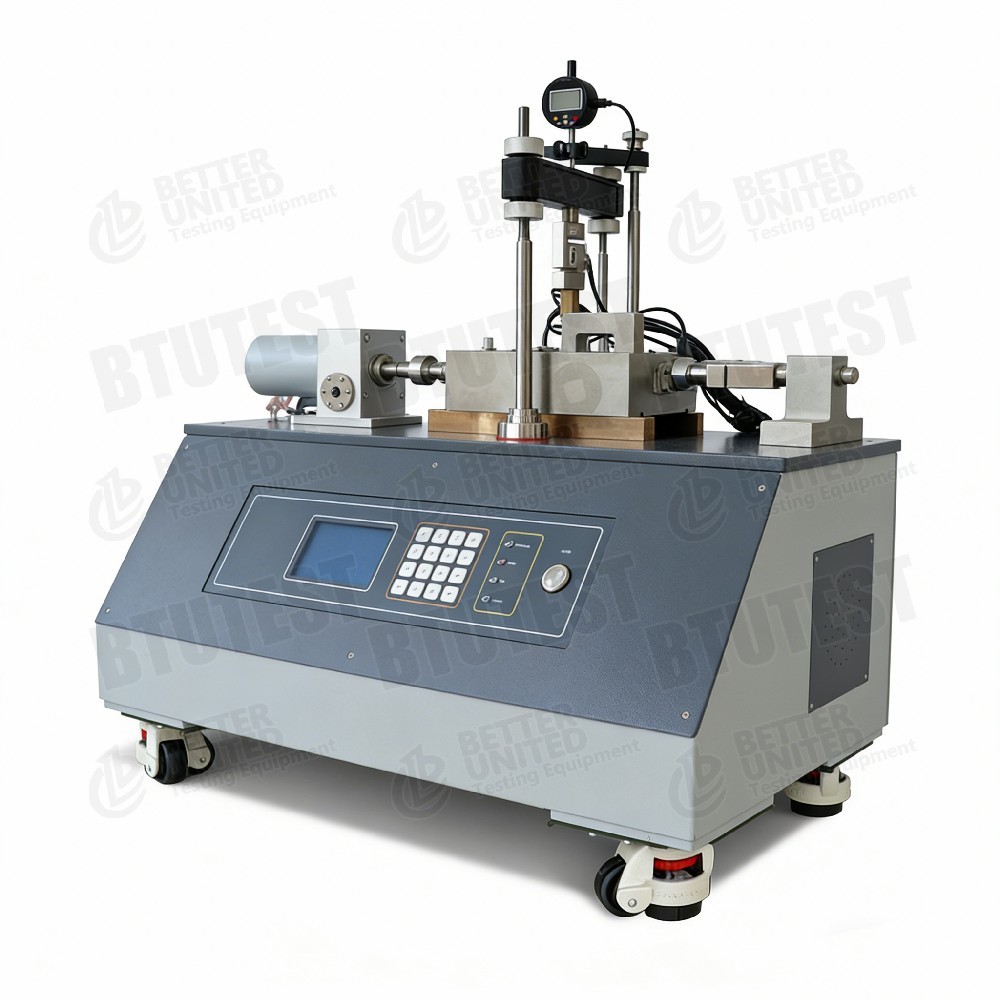

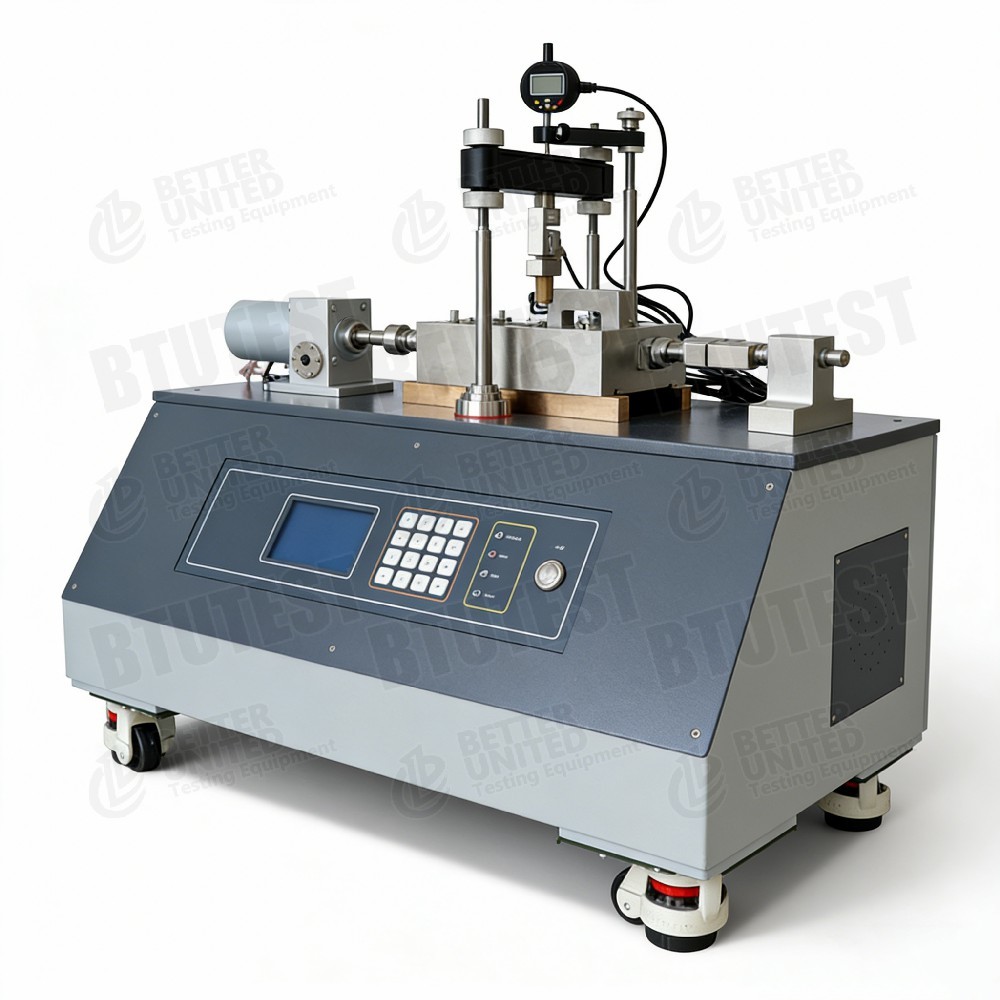

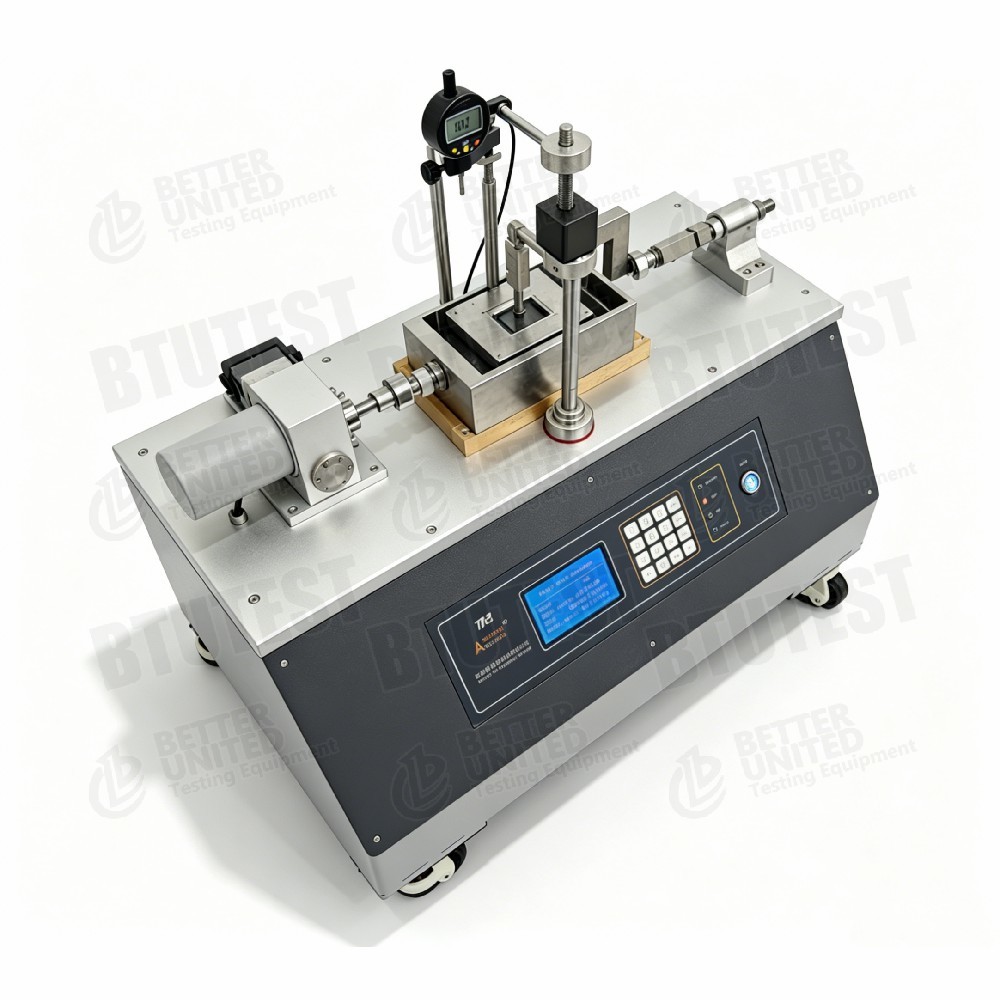

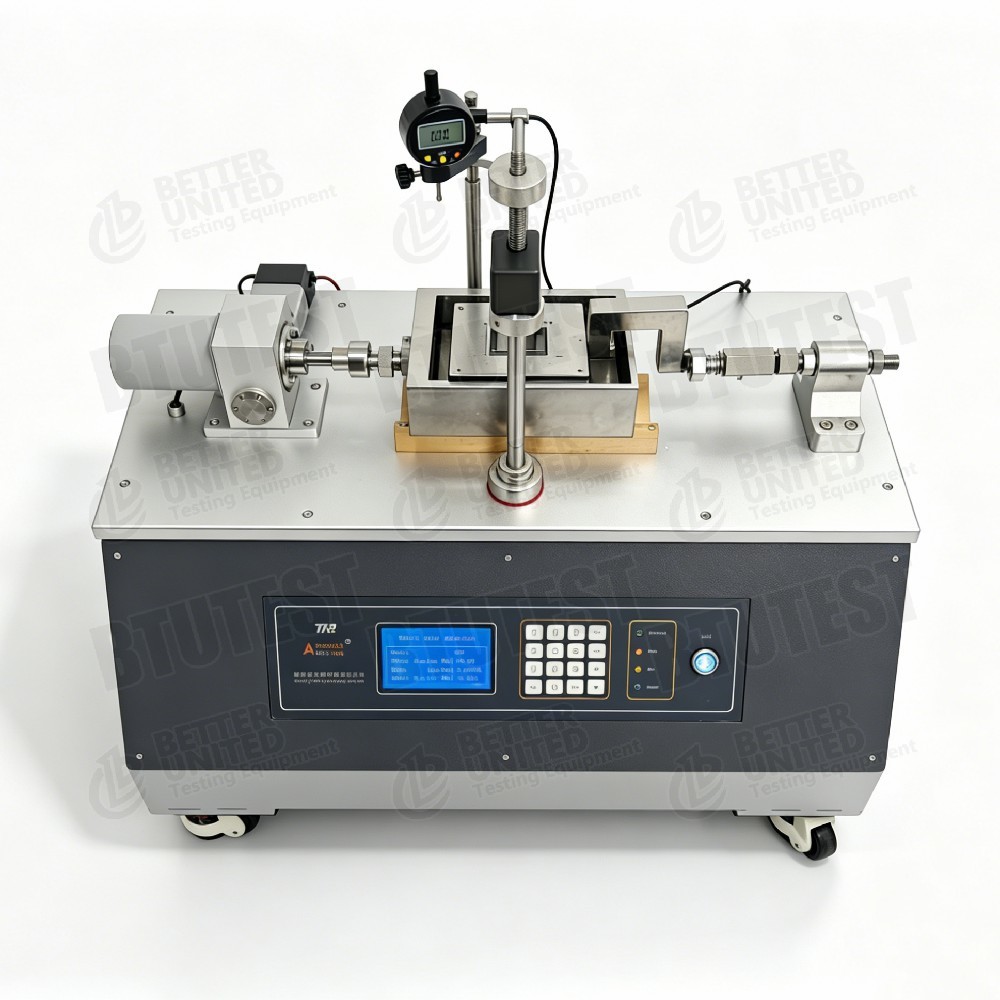

দবিটিইউ-DDS-5F সম্পূর্ণ স্বয়ংক্রিয় সরাসরি/অবশিষ্ট শিয়ার সিস্টেমমাটির শিয়ার শক্তি এবং অবশিষ্ট শিয়ার শক্তি নির্ধারণের জন্য ডিজাইন করা হয়েছে, একাডেমিক পরীক্ষাগার এবং গবেষণা প্রতিষ্ঠানকে লক্ষ্য করে। ঐতিহ্যগত সিস্টেমের তুলনায়, এটি বৈশিষ্ট্য:

• বিপরীতমুখী স্টেপার মোটর ড্রাইভ।
• নিয়ন্ত্রণযোগ্য শিয়ার রেট (ন্যূনতম 0.00001 মিমি/মিনিট)।
• পাওয়ার সাপ্লাই: 110-220 V।
• স্বয়ংক্রিয় বায়ুসংক্রান্ত বা যান্ত্রিক মোটর-চালিত পদ্ধতির মাধ্যমে সাধারণ লোডিং (মৃত ওজন দূর করে)।
• বিল্ট-ইন থ্রাস্ট রিভার্সিং মেকানিজম রিসিপ্রোকেটিং শিয়ারের জন্য।
• প্রি-সেট টেস্ট মডিউল সহ BTU সফ্টওয়্যারের মাধ্যমে অপারেশন; স্বয়ংক্রিয় ডেটা অধিগ্রহণ এবং প্রক্রিয়াকরণ।
• উচ্চ নির্ভুলতা, উচ্চ অটোমেশন, সহজ অপারেশন।

পরীক্ষার মান (আন্তর্জাতিক)

ASTM D3080 (মাটি সরাসরি শিয়ার পরীক্ষার জন্য আদর্শ পরীক্ষা পদ্ধতি)

ASTM D6467 (রিং শিয়ারের অবশিষ্ট শক্তি - অনুরূপ পারস্পরিক শিয়ার নীতি)

ASTM D7608 (স্যাচুরেটেড সমন্বিত মাটির অবশিষ্ট শক্তি)

ISO 17892-10 (সরাসরি শিয়ার পরীক্ষা)

BS 1377-7 (সরাসরি শিয়ার পরীক্ষা)

অবশিষ্ট শক্তির জন্য পারস্পরিক শিয়ার ক্ষমতা শিয়ার রেট, স্বাভাবিক চাপ এবং অবশিষ্ট শক্তি নির্ধারণ সংক্রান্ত এই মানগুলির প্রয়োজনীয়তা পূরণ করে।

স্পেসিফিকেশন

বিস্তারিত

• বিপরীতমুখী স্টেপার মোটর ড্রাইভ- অবশিষ্ট শক্তি পরীক্ষার জন্য স্বয়ংক্রিয়ভাবে পারস্পরিক শিয়ার সক্ষম করে।
• সাধারণ লোড হচ্ছে- বায়ুসংক্রান্ত (বায়ুচাপ নিয়ন্ত্রিত) ওজন দূর করে; ঐচ্ছিক যান্ত্রিক মোটর লোডিং উপলব্ধ.
• শিয়ার বক্স ডিজাইন– বিভিন্ন ধরনের নমুনার জন্য একাধিক রাউন্ড বক্স বিকল্প (50-100 মিমি ব্যাস) সহ স্ট্যান্ডার্ড বর্গাকার বক্স (100 মিমি, 60 মিমি)।
• বিল্ট-ইন থ্রাস্ট রিভার্সিং মেকানিজম- শিয়ার বক্স সমাবেশ স্বয়ংক্রিয়ভাবে দিক পরিবর্তন করতে পারে, একাধিক ফরোয়ার্ড/পেছনগামী চক্রের অনুমতি দেয়।
• উচ্চ-নির্ভুলতা স্থানচ্যুতি পরিমাপ- উল্লম্ব: ডিজিটাল ডায়াল সূচক (1 μm রেজোলিউশন); অনুভূমিক: মোটর এনকোডার (1 μm রেজোলিউশন)।
• মডুলার সফটওয়্যার- প্রি-সেট মডিউল: ডেটা লগিং, একত্রীকরণ, শিয়ারিং, দ্রুত শিয়ার, রিসিপ্রোকেটিং শিয়ার। ব্যবহারকারী প্রাক-প্রোগ্রাম পরীক্ষা করতে পারে এবং স্বয়ংক্রিয়ভাবে চালাতে পারে।
• নিয়ন্ত্রণ ইন্টারফেস- ম্যানুয়াল অপারেশনের জন্য 240×128 LCD এবং স্পর্শকাতর কীপ্যাড সহ সামনের প্যানেল (রেট সেটিং, দ্রুত সরানো, থামানো)। সম্পূর্ণ কম্পিউটার নিয়ন্ত্রণও সমর্থিত।
• ইনস্টলেশন এবং কেন্দ্রীকরণ- শিয়ার বক্স ইন্ডেন্টের সাথে উল্লম্ব লোডিং রডকে সমতলকরণ, ওয়্যারিং, সেন্সর সংযোগ এবং কেন্দ্রীকরণের জন্য বিস্তারিত নির্দেশাবলী।

আবেদন

• প্রচলিত সরাসরি শিয়ার পরীক্ষা- দ্রুত শিয়ার, একত্রিত শিয়ার, পিক শিয়ার শক্তি পরামিতি (c, φ) পেতে ধীর শিয়ার।
• অবশিষ্ট শক্তি পরীক্ষা- ঢালের স্থিতিশীলতা বিশ্লেষণের জন্য অবশিষ্ট শিয়ার শক্তি (cᵣ, φᵣ) নির্ধারণ করতে পারস্পরিক শিয়ার (বিশেষত স্লিপ জোন মাটি)।
• ভূ-প্রযুক্তিগত তদন্ত- ভিত্তি, ঢাল, বাঁধের জন্য ডিজাইন প্যারামিটার প্রদান করে।
• গবেষণা এবং শিক্ষাদান- বিশ্ববিদ্যালয় এবং গবেষণা প্রতিষ্ঠানে মৃত্তিকা মেকানিক্স অধ্যয়ন।
• চক্রীয়/আন্তরিক শিয়ার অধ্যয়ন- শক্তির অবনতি, বারবার লোডিংয়ের অধীনে শিয়ারের দৃঢ়তা পরিবর্তন।

সুবিধা

• সম্পূর্ণ স্বয়ংক্রিয়- লোডিং থেকে ডেটা প্রসেসিং পর্যন্ত কম্পিউটার নিয়ন্ত্রণ, মানুষের ত্রুটি হ্রাস করা।
• কোন মৃত ওজন- বায়ুসংক্রান্ত স্বাভাবিক লোডিং জটিল ওজন পরিচালনা দূর করে, দক্ষতা এবং নিরাপত্তা উন্নত করে।
• পারস্পরিক শিয়ার ক্ষমতা- অন্তর্নির্মিত থ্রাস্ট রিভার্সাল ম্যানুয়াল হস্তক্ষেপ ছাড়াই অবশিষ্ট শক্তি পেতে স্বয়ংক্রিয়ভাবে ফরোয়ার্ড/পেছনগামী শিয়ারিং সঞ্চালন করে।
• প্রশস্ত শিয়ার হার পরিসীমা- 0.00001–9.99999 মিমি/মিনিট ঢেকে যায় ক্রীপ থেকে দ্রুত শিয়ারিং।
• উচ্চ-নির্ভুলতা সেন্সর- লোড সেল নির্ভুলতা ±0.15% FS; স্থানচ্যুতি রেজোলিউশন 1 μm, কঠোর গবেষণা প্রয়োজনীয়তা পূরণ।
• একাধিক শিয়ার বক্স বিকল্প- বিভিন্ন ধরণের মাটির জন্য বর্গাকার এবং বৃত্তাকার মাপ (অবিঘ্নিত, পুনরায় তৈরি করা)।
• মডুলার সফটওয়্যার- ব্যবহারকারীরা পরীক্ষা মডিউল, প্রিসেট প্যারামিটার নির্বাচন করে এবং এক ক্লিকে চালায়।
• নমনীয় অপারেশন- ম্যানুয়াল ফ্রন্ট প্যানেল নিয়ন্ত্রণ বা সম্পূর্ণ স্বয়ংক্রিয় কম্পিউটার নিয়ন্ত্রণ।
• কমপ্যাক্ট ডিজাইন- 820×500×770 মিমি, ল্যাবরেটরি বেঞ্চটপের জন্য উপযুক্ত।

কি চয়ন করুন

পরীক্ষার প্রয়োজনের উপর ভিত্তি করে সিস্টেম বা আনুষাঙ্গিক নির্বাচন করুন:

1. শুধুমাত্র সর্বোচ্চ শক্তি (প্রচলিত সরাসরি শিয়ার) - স্ট্যান্ডার্ড শিয়ার বক্স (100×100 মিমি বা 60×60 মিমি) এবং "স্ট্যান্ডার্ড শিয়ারিং" বা "দ্রুত শিয়ার" মডিউল ব্যবহার করুন।

2. অবশিষ্ট শক্তি (আন্তরিক শিয়ার) - এই সিস্টেমের মূল কাজ; "রিসিপ্রোকেটিং শিয়ার" মডিউল নির্বাচন করুন, চক্র এবং স্থানচ্যুতি প্রশস্ততা সেট করুন।

3. বিভিন্ন নমুনার আকার-

- সূক্ষ্ম দানাদার মাটি / মানক রিং নমুনা: বৃত্তাকার Ø61.8 মিমি বক্স।

- মোটা বা বিক্ষিপ্ত মাটি: বর্গক্ষেত্র 100×100 মিমি বা 60×60 মিমি।

- অনুরোধে উপলব্ধ অন্যান্য মাপ (Ø50, Ø70, Ø100, ইত্যাদি)।

4. সাধারণ লোডিং পদ্ধতি- স্ট্যান্ডার্ড বায়ুসংক্রান্ত লোডিংয়ের জন্য সংকুচিত বায়ু সরবরাহ প্রয়োজন। বায়ুর উৎস না থাকলে, যান্ত্রিক মোটর-চালিত লোডিং বিকল্প বেছে নিন।

5. বাজেট- সম্পূর্ণ স্বয়ংক্রিয় সিস্টেম আরও ব্যয়বহুল। যদি বাজেট সীমিত হয় এবং পারস্পরিক শিয়ার বা স্বয়ংক্রিয় স্বাভাবিক লোডিং প্রয়োজন না হয়, একটি ঐতিহ্যগত লিভার-টাইপ সরাসরি শিয়ার যন্ত্রপাতি বিবেচনা করুন।

6. সফ্টওয়্যার মডিউল- স্ট্যান্ডার্ড কনফিগারেশন ডেটা লগিং, একত্রীকরণ, শিয়ারিং, দ্রুত শিয়ার, রেসিপ্রোকেটিং শিয়ার অন্তর্ভুক্ত করে। অতিরিক্ত পোস্ট-প্রসেসিং বা রিপোর্টিং ফাংশন প্রয়োজন কিনা তা নিশ্চিত করুন।

প্রক্রিয়া প্রবাহ

উদাহরণ: স্যাচুরেটেড ক্লেতে একত্রিত অপরিচ্ছন্ন রেসিপ্রোকেটিং শিয়ার (অবশিষ্ট শক্তি)

1. নমুনা তৈরি - নমুনা কাটা বা পুনরায় তৈরি করা (যেমন, Ø61.8 মিমি বৃত্তাকার বা 60×60 মিমি বর্গক্ষেত্র)। স্যাচুরেট (ভ্যাকুয়াম বা জল নিমজ্জন), প্রাথমিক জলের উপাদান এবং ঘনত্ব পরিমাপ করুন।

2. নমুনা ইনস্টলেশন - নীচের শিয়ার বক্সে নমুনা রাখুন, উপরের বাক্সটি সারিবদ্ধ করুন, ছিদ্রযুক্ত পাথর এবং লোডিং প্লেট ইনস্টল করুন। উল্লম্ব লোডিং পিস্টন মাউন্ট করুন, উল্লম্ব লোড সেল এবং উল্লম্ব স্থানচ্যুতি ট্রান্সডুসার (ডিজিটাল ডায়াল সূচক) সংযুক্ত করুন। শিয়ার বক্স টপ ইন্ডেন্ট সহ লোডিং রডটিকে কেন্দ্রে রাখুন।

3. স্বাভাবিক চাপ প্রয়োগ করুন - বায়ুসংক্রান্ত সিস্টেমের মাধ্যমে লক্ষ্য স্বাভাবিক চাপ (যেমন, 100 kPa) সেট করুন। সফ্টওয়্যারে, "স্ট্যান্ডার্ড একত্রীকরণ মডিউল" নির্বাচন করুন; একত্রীকরণ স্থিতিশীল না হওয়া পর্যন্ত উল্লম্ব বিকৃতি রেকর্ড করুন।

4. শিয়ার প্যারামিটার সেট করুন -

- "রিসিপ্রোকেটিং শিয়ার মডিউল" নির্বাচন করুন।

- শিয়ার রেট সেট করুন (যেমন, 0.5 মিমি/মিনিট)।

- শিয়ার দিক সেট করুন: একটি স্থানচ্যুতির দিকে এগিয়ে যান (যেমন, 5 মিমি), তারপর বিপরীত; চক্রের সংখ্যা নির্ধারণ করুন।

- স্টপ শর্ত সেট করুন (যেমন, মোট স্থানচ্যুতি 10 মিমি বা শিয়ার স্ট্রেস স্থিতিশীলতা)।

5. শিয়ারিং শুরু করুন- ড্রেনেজ ভালভ বন্ধ করুন (নিষ্কাশিত) বা খোলা রাখুন (নিষ্কাশিত)। পরীক্ষা শুরু করুন। অনুভূমিক স্টেপার মোটর শিয়ার বক্স চালায়। সফ্টওয়্যার শিয়ার স্ট্রেস, শিয়ার ডিসপ্লেসমেন্ট, উল্লম্ব স্থানচ্যুতি (ভলিউম পরিবর্তন), সময় ইত্যাদি রেকর্ড করে। রিয়েল-টাইম শিয়ার স্ট্রেস-ডিসপ্লেসমেন্ট কার্ভ।

6. রিসিপ্রোকেটিং শিয়ার- ফরোয়ার্ড ডিসপ্লেসমেন্ট লিমিটে, মোটর স্বয়ংক্রিয়ভাবে বিপরীত হয়ে যায়। বেশ কয়েকটি চক্রের পরে, শিয়ার স্ট্রেস স্থিতিশীল হয় - এটি অবশিষ্ট শক্তি।

7. শেষ এবং disassembly - শিয়ারিং বন্ধ করুন, স্বাভাবিক চাপ আনলোড করুন। নমুনা সরান, শিয়ার পৃষ্ঠ পর্যবেক্ষণ করুন, শিয়ার বক্স এবং সেন্সর পরিষ্কার করুন।

8. ডেটা প্রসেসিং - সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে প্রতিটি শিয়ার দিকের জন্য সর্বোচ্চ এবং অবশিষ্ট শিয়ার স্ট্রেস সনাক্ত করে। বিভিন্ন স্বাভাবিক চাপে পরীক্ষার জন্য, অবশিষ্ট শক্তি খাম প্লট করুন, অবশিষ্ট ঘর্ষণ কোণ φᵣ এবং অবশিষ্ট সমন্বয় cᵣ গণনা করুন। পরীক্ষার রিপোর্ট তৈরি করুন (বক্ররেখা, পরামিতি)।

দ্রুত শিয়ার বা স্ট্যান্ডার্ড শিয়ারের জন্য (কোন প্রতিদান নেই): "দ্রুত শিয়ার মডিউল" বা "স্ট্যান্ডার্ড শিয়ার মডিউল" নির্বাচন করুন, শিয়ার রেট সেট করুন এবং স্থানচ্যুতি বন্ধ করুন, ব্যর্থ হওয়া পর্যন্ত এক দিকে শিয়ার করুন।

সারাংশ: BTU-DDS-5F হল একটি সম্পূর্ণ স্বয়ংক্রিয় সরাসরি/অবশিষ্ট শিয়ার সিস্টেম যা বায়ুসংক্রান্ত স্বাভাবিক লোডিং, রেসিপ্রোকেটিং শিয়ার, একটি বিস্তৃত শিয়ার রেট পরিসীমা এবং উচ্চ-নির্ভুলতা সেন্সর সমন্বিত। এটি প্রচলিত সরাসরি শিয়ার এবং অবশিষ্ট শক্তি পরীক্ষার জন্য উপযুক্ত। নির্বাচনের ক্ষেত্রে নমুনার আকার, আদান-প্রদানের প্রয়োজন এবং সংকুচিত বাতাসের প্রাপ্যতা বিবেচনা করা উচিত। স্লিপ জোন মাটির অবশিষ্ট শক্তি প্রয়োজন ভূমিধস গবেষণার জন্য এটি বিশেষভাবে মূল্যবান।
