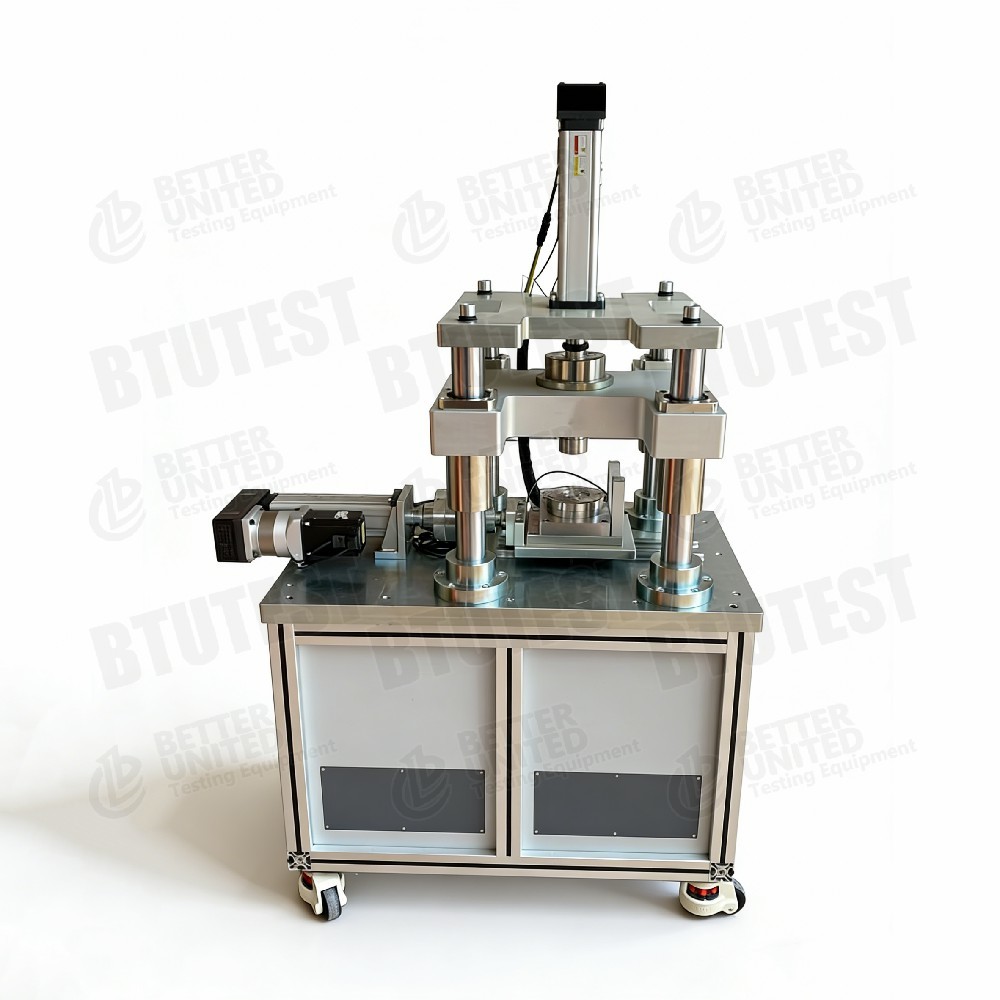

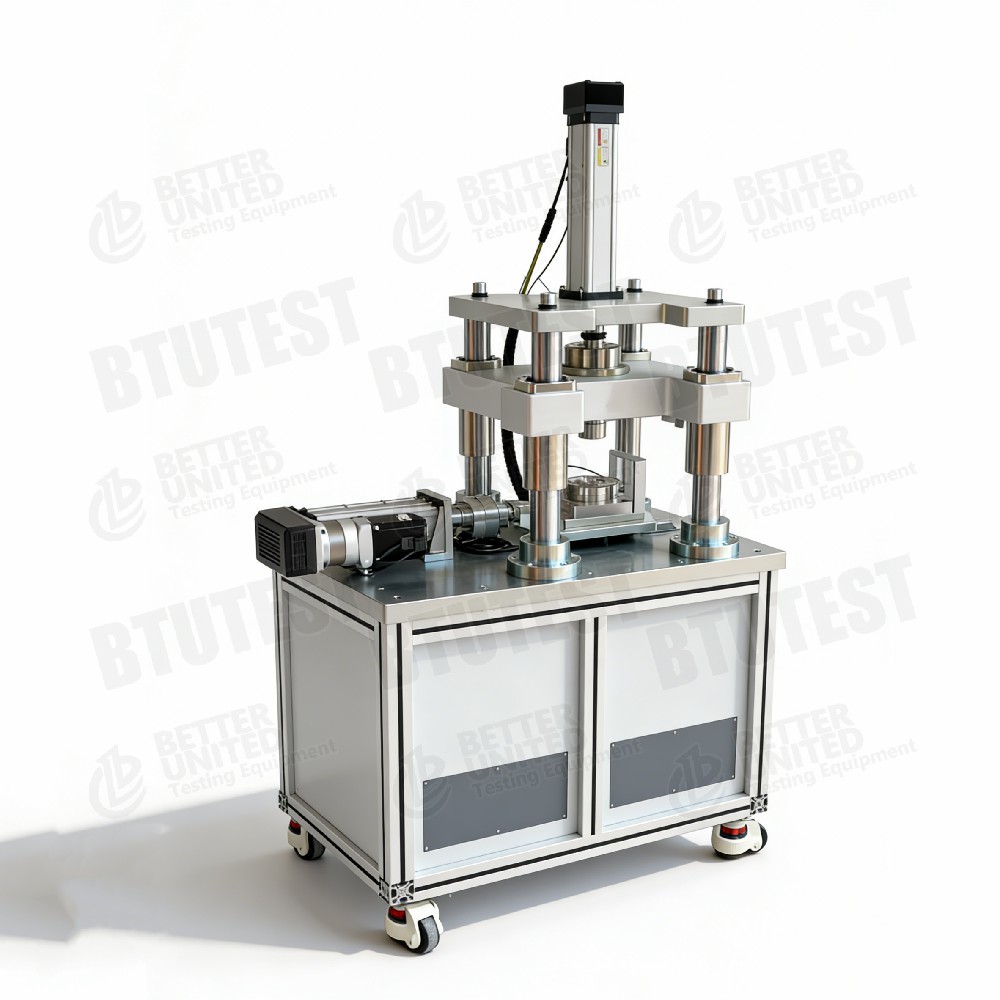

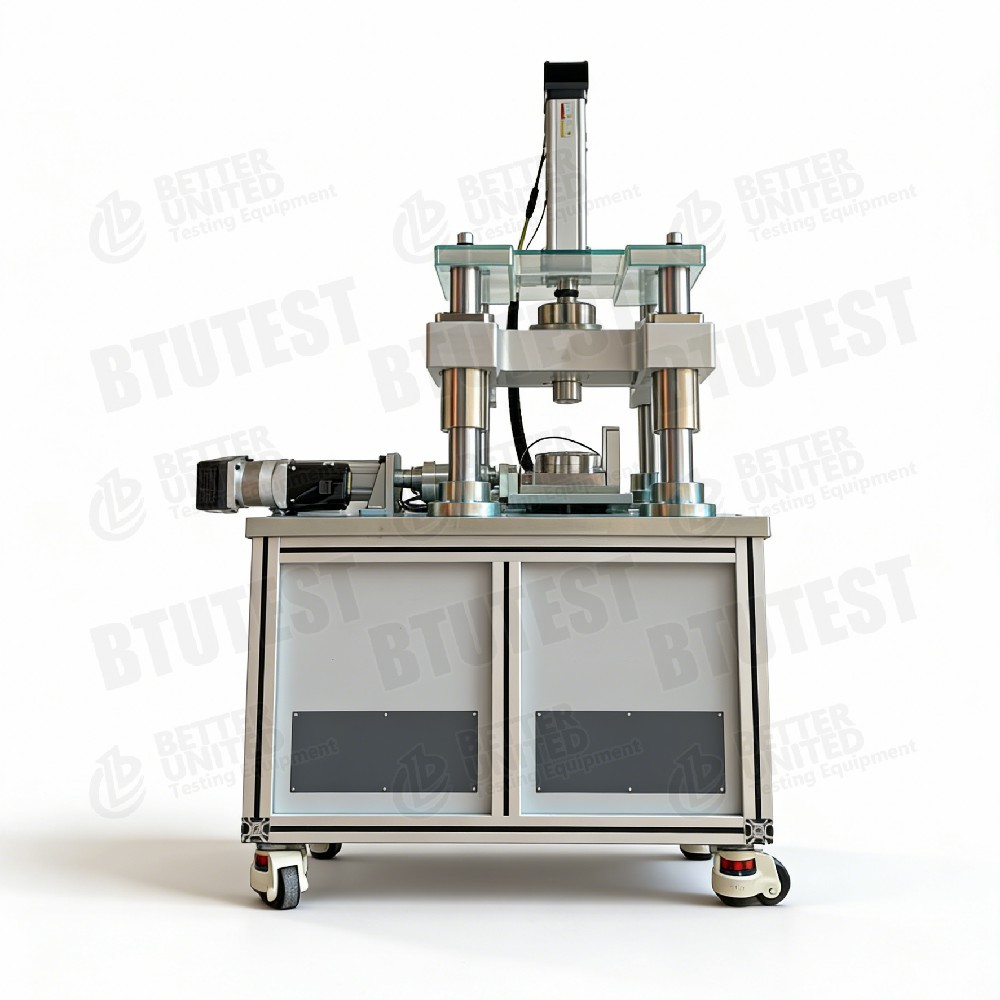

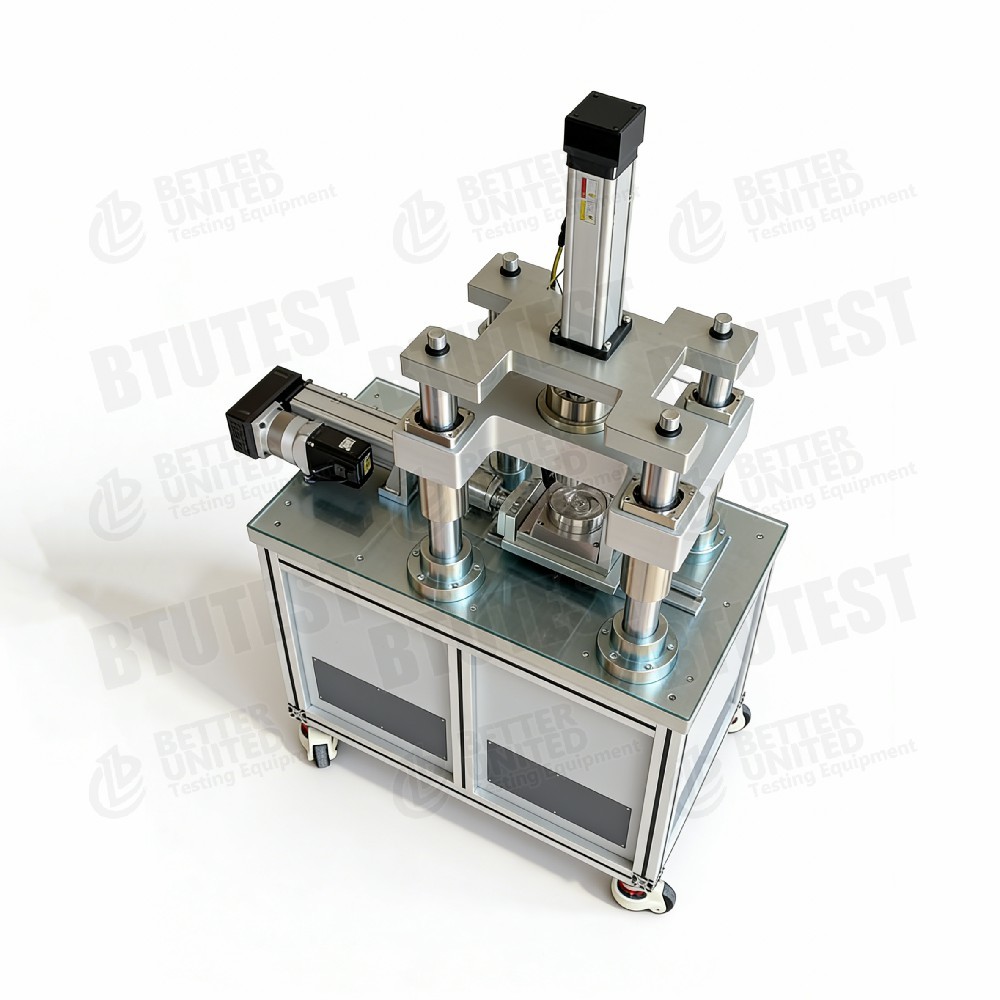

স্বয়ংক্রিয় সার্ভো-নিয়ন্ত্রিত সরল শিয়ার যন্ত্রপাতি

পণ্যের বর্ণনা

                                       স্বয়ংক্রিয় সার্ভো-নিয়ন্ত্রিত সরল শিয়ার যন্ত্রপাতি

বর্ণনা

এই সরঞ্জাম হলবিটিইউসম্পূর্ণ স্বয়ংক্রিয় সার্ভো-নিয়ন্ত্রিত সহজ শিয়ার যন্ত্রপাতি, নিম্নলিখিত মডেলগুলিতে উপলব্ধ:

• বিটিইউ‑DSSA-1: স্ট্যান্ডার্ড (স্ট্যাটিক)
• বিটিইউ‑DSSA-2: গতিশীল (চক্রীয় গতিশীল লোডিং X-দিকনির্দেশে)
• বিটিইউ‑DSSA-3: ত্রি-দিকনির্দেশক + গতিশীল লোডিং

সিস্টেম প্রধানত গঠিত:

• একটি প্রধান ফ্রেম (লোডিং ফ্রেমওয়ার্ক প্রদান)
• একটি উল্লম্ব সার্ভো মোটর লোডিং সিস্টেম (0-10 kN)
• একটি অনুভূমিক সার্ভো মোটর লোডিং সিস্টেম (0-10 kN)
• 30টি সাধারণ শিয়ার স্ট্যাকিং রিং (শিয়ার বক্স, ভিতরের ব্যাস 61.8 মিমি, প্রতিটি রিং পুরুত্ব 2 মিমি)
• সাপোর্টিং সফটওয়্যার সিস্টেম

প্রধান ফাংশন:

• প্যাসিভ সক্রিয় উচ্চতা নিয়ন্ত্রণ
• স্ট্রেস-নিয়ন্ত্রিত বা স্ট্রেন-নিয়ন্ত্রিত লোডিং
• শীয়ার পক্ষপাত সহ বা ছাড়াই নিষ্কাশন (ধ্রুবক লোড) বা অপরিচ্ছন্ন (ধ্রুবক ভলিউম) অবস্থার অধীনে স্ট্যাটিক সাধারণ শিয়ার পরীক্ষা
• এক্স-ডিরেকশনে সাইক্লিক ডাইনামিক সিম্পল শিয়ার টেস্ট (DSSA-2/3)

পরীক্ষার মান (আন্তর্জাতিক)

• ASTM D6528(একত্রীকৃত অপরিষ্কার সরল শিয়ার পরীক্ষার জন্য স্ট্যান্ডার্ড পরীক্ষা পদ্ধতি)
• ASTM D7608(স্যাচুরেটেড সমন্বিত মাটির অবশিষ্ট শক্তি - সরল শিয়ার বৈকল্পিক কম সাধারণ)
• ISO 17892-9(সাইক্লিক ট্রায়াক্সিয়াল - অনুরূপ নীতি প্রযোজ্য)
• BS 1377-8(সরল শিয়ার পরীক্ষা বিভাগ)
• জেজিএস 0563(জাপানি সহজ শিয়ার টেস্ট পদ্ধতি)

সরঞ্জামগুলি শিয়ার রেট, স্বাভাবিক স্ট্রেস, নিষ্কাশন/অনিষ্কাশিত অবস্থা, গতিশীল লোডিং, ইত্যাদির জন্য উপরোক্ত মানগুলিতে উল্লেখিত প্রয়োজনীয়তাগুলি পূরণ করতে পারে।

স্পেসিফিকেশন

বিস্তারিত

• স্ট্যাকিং রিং নকশা- 30টি রিং প্রতিটি 2 মিমি পুরু, ভিতরের ব্যাস 61.8 মিমি। রিংগুলি অনুভূমিক আপেক্ষিক স্থানচ্যুতির অনুমতি দেয় যখন বিনামূল্যে উল্লম্ব বিকৃতি বজায় রাখে, সাধারণ শিয়ার অবস্থার অনুকরণ করে।
• ঘর্ষণ নিয়ন্ত্রণ- প্রতিটি রিং সারফেস সূক্ষ্ম-গ্রাইন্ডার ব্যবহার করে আন্তঃ-রিং ঘর্ষণ কমাতে, শিয়ার স্ট্রেস পরিমাপের সঠিকতা উন্নত করে।
• নিষ্কাশন এবং ছিদ্র চাপ পরিমাপ- নীচে এবং উপরে ড্রেনেজ পোর্টগুলি একত্রীকরণ এবং নিষ্কাশন পরীক্ষার অনুমতি দেয়। একটি ছিদ্র চাপ সেন্সর ছিদ্রহীন শিয়ারিংয়ের সময় ছিদ্র জলের চাপের পরিবর্তনগুলি পর্যবেক্ষণ করে।
• উল্লম্ব লোডিং সিস্টেম- সার্ভো মোটর চালিত যান্ত্রিক লোডিং (কোন বায়ুসংক্রান্ত বা জলবাহী চাপের প্রয়োজন নেই), দ্রুত প্রতিক্রিয়া, উচ্চ নির্ভুলতা। উল্লম্ব স্থানচ্যুতি একটি রৈখিক এনকোডার (কোন যান্ত্রিক শব্দ নেই) দ্বারা পরিমাপ করা হয়।
• অনুভূমিক লোডিং সিস্টেম- স্থির বা গতিশীল (চক্রীয়) লোডিংয়ের জন্য সার্ভো মোটর অ্যাকুয়েটর। ডায়নামিক মডেল (DSSA-2/3) X-দিক দিয়ে তরঙ্গরূপ লোডিং (সাইন, বর্গ, ইত্যাদি) প্রয়োগ করতে পারে।
• নিয়ন্ত্রণ মোড- প্যাসিভ সক্রিয় উচ্চতা নিয়ন্ত্রণ: শিয়ারিংয়ের সময় ধ্রুবক ভলিউম (অনড্রেনড) বা ধ্রুব লোড (নিষ্কাশিত) বজায় রাখে। স্ট্রেস-নিয়ন্ত্রিত বা স্ট্রেন-নিয়ন্ত্রিত পথ সমর্থন করে।
• ত্রি-মুখী লোডিং (DSSA-3)- উল্লম্ব এবং অনুভূমিক X-নির্দেশের পাশাপাশি, আরও জটিল স্ট্রেস স্টেট অনুকরণ করতে Y-দিক (তৃতীয় দিক) লোড প্রয়োগ করতে পারে।

আবেদন

• মাটির সরল শিয়ার আচরণ– ক্ষেত্রের খাঁটি শিয়ার স্ট্রেস স্টেটসকে অনুকরণ করে (যেমন, ভিত্তির অনুভূমিক স্লাইডিং, ধারণ করা দেয়ালের পিছনে মাটি)।
• একত্রীকৃত নিষ্কাশন / একত্রিত নিষ্কাশন শক্তি- নিষ্কাশন বা নিষ্কাশন অবস্থায় শিয়ার শক্তি পরামিতি (c, φ) নির্ধারণ করে।
• সাইক্লিক ডাইনামিক লোডিং- ভূমিকম্প, তরঙ্গ, ট্র্যাফিক লোডিং মাটির বিকৃতি এবং শক্তির অবক্ষয় (গতিশীল সাধারণ শিয়ার) অধ্যয়নের জন্য অনুকরণ করে।
• অসম্পৃক্ত মাটি পরীক্ষা(অসম্পৃক্ত জিনিসপত্র প্রয়োজন) - শিয়ার শক্তির উপর স্তন্যপানের প্রভাব অধ্যয়ন করুন।
• নরম মাটি এবং স্যাচুরেটেড বালি- তরলীকরণ সম্ভাব্য মূল্যায়ন, চক্রীয় নরম আচরণ।
• ঢাল স্থায়িত্ব এবং ভিত্তি নকশা- প্রকৃত স্ট্রেস পাথের সাথে আরও সামঞ্জস্যপূর্ণ শক্তি পরামিতি প্রদান করে।

সুবিধা

• সম্পূর্ণ স্বয়ংক্রিয় সার্ভো নিয়ন্ত্রণ- উভয় উল্লম্ব এবং অনুভূমিক অক্ষ সার্ভো মোটর বন্ধ-লুপ নিয়ন্ত্রণ, উচ্চ লোডিং নির্ভুলতা, দ্রুত প্রতিক্রিয়া ব্যবহার করে।
• 30 স্ট্যাকিং রিং- প্রচলিত সরাসরি শিয়ারের তুলনায়, সহজ শিয়ার আরও বাস্তবসম্মতভাবে ক্রমাগত মাটির বিকৃতিকে অনুকরণ করে, চাপের ঘনত্ব এড়ায় এবং বড় শিয়ার স্থানচ্যুতিকে অনুমতি দেয়।
• কম ঘর্ষণ রিং- নির্ভুল-স্থল পৃষ্ঠগুলি আন্তঃ-রিং ঘর্ষণ কমায়, শিয়ার স্ট্রেস পরিমাপের সঠিকতা উন্নত করে।
• নমনীয় ড্রেনড/অড্রেনড সুইচিং- ড্রেনেজ ভালভ এবং ছিদ্র চাপ সেন্সর বিভিন্ন ক্ষেত্রের নিষ্কাশন অবস্থার অনুকরণের অনুমতি দেয়।
• গতিশীল লোডিং ক্ষমতা(DSSA-2/3) – গতিশীল লোডের অধীনে মাটির আচরণ অধ্যয়নের জন্য চক্রীয় সাধারণ শিয়ার পরীক্ষা সক্ষম করে (যেমন, তরলকরণ, চক্রীয় নরমকরণ)।
• ত্রি-মুখী লোডিং (DSSA-3)- জটিল স্ট্রেস পাথ (যেমন, প্রধান স্ট্রেস রোটেশন) অনুকরণ করতে পারে।
• উচ্চ-নির্ভুলতা স্থানচ্যুতি পরিমাপ- লিনিয়ার এনকোডার শব্দমুক্ত, উচ্চ-রেজোলিউশন স্থানচ্যুতি ডেটা প্রদান করে।
• ইন্টিগ্রেটেড সফটওয়্যার- স্বয়ংক্রিয়ভাবে ডেটা অর্জন করে, প্লট ফোর্স-টাইম এবং স্ট্রেস-ডিসপ্লেসমেন্ট কার্ভ, এবং রিপোর্ট তৈরি করে।

কি চয়ন করুন

পরীক্ষার প্রয়োজনীয়তা অনুযায়ী মডেল নির্বাচন করুন:

দ্রষ্টব্য: বিশেষ নমুনা আকারের জন্য (যেমন, 100 মিমি ব্যাস), প্রস্তুতকারকের কাছ থেকে কাস্টম অর্ডার প্রয়োজন।

প্রক্রিয়া প্রবাহ

উদাহরণ:স্যাচুরেটেড ক্লে (DSSA-2) উপর নিষ্কাশনহীন চক্রীয় সাধারণ শিয়ার পরীক্ষা

• নমুনা প্রস্তুতি
  • একটি Ø61.8 মিমি কাটিং রিং ব্যবহার করে নিরবচ্ছিন্ন মাটি কাটা বা পুনরায় তৈরি করা নমুনা প্রস্তুত করুন।
  • স্যাচুরেট (ভ্যাকুয়াম বা পিছনের চাপ স্যাচুরেশন), প্রাথমিক জলের উপাদান এবং ঘনত্ব পরিমাপ করুন।

• নমুনা ইনস্টলেশন
  • নমুনাটিকে স্ট্যাকিং রিং শিয়ার বক্সে রাখুন, উপরে এবং নীচে ছিদ্রযুক্ত পাথর এবং ফিল্টার পেপার।
  • উপরের ক্যাপ এবং ছিদ্র চাপ সেন্সর ইনস্টল করুন।
  • শিয়ার বক্সটিকে প্রধান ফ্রেমে রাখুন এবং উল্লম্ব এবং অনুভূমিক লোডিং রডগুলিকে সংযুক্ত করুন।

• একত্রীকরণ
  • লক্ষ্য স্বাভাবিক চাপ প্রয়োগ করুন (যেমন, 100 kPa), নিষ্কাশন ভালভ খুলুন এবং একত্রীকরণের অনুমতি দিন।
  • স্থিতিশীল হওয়া পর্যন্ত উল্লম্ব বিকৃতি রেকর্ড করুন (একত্রীকরণ সম্পূর্ণ)।

• পরীক্ষার পরামিতি সেট করুন
  • সফ্টওয়্যারে, পরীক্ষার ধরন নির্বাচন করুন: অপ্রয়োজনীয় (ধ্রুবক ভলিউম) চক্রীয় সাধারণ শিয়ার।
  • চক্রীয় লোডিং পরামিতি সেট করুন: তরঙ্গরূপ (যেমন, সাইন), ফ্রিকোয়েন্সি (যেমন, 1 Hz), চক্রীয় চাপ অনুপাত (CSR), চক্রের সংখ্যা।
  • স্টপ শর্ত সেট করুন: স্ট্রেন থ্রেশহোল্ড (যেমন, 5% ডবল প্রশস্ততা স্ট্রেন) বা চক্রের পূর্বনির্ধারিত সংখ্যা।

• চক্রীয় শিয়ারিং শুরু করুন
  • নিষ্কাশন ভালভ বন্ধ করুন (অনিষ্কাশিত)।
  • অনুভূমিক সার্ভো মোটর সাইক্লিক শিয়ার স্ট্রেস (বা স্ট্রেন) প্রয়োগ করে।
  • রিয়েল টাইমে সফ্টওয়্যার রেকর্ড: শিয়ার স্ট্রেস, শিয়ার স্ট্রেন, উল্লম্ব স্থানচ্যুতি, ছিদ্র চাপ, চক্র সংখ্যা।
  • রিয়েল-টাইম প্লট: শিয়ার স্ট্রেস-স্ট্রেন হিস্টেরেসিস লুপ, ছিদ্র চাপ বনাম চক্রের সংখ্যা।

• স্টপ কন্ডিশন
  • চক্রের পূর্বনির্ধারিত সংখ্যায় পৌঁছে গেলে বা স্ট্রেন থ্রেশহোল্ড (যেমন, লিকুইফেকশন মানদণ্ড) পূরণ হলে স্বয়ংক্রিয়ভাবে থামুন।

• শেষ এবং disassembly
  • উল্লম্ব চাপ আনলোড করুন, জল নিষ্কাশনের জন্য ড্রেনেজ ভালভ খুলুন।
  • নমুনা সরান, ব্যর্থতার মোড পর্যবেক্ষণ করুন (যদি থাকে), স্ট্যাকিং রিং এবং সেন্সর পরিষ্কার করুন।

• ডেটা প্রসেসিং
  • সফ্টওয়্যার স্বয়ংক্রিয়ভাবে প্রতিটি চক্রের জন্য গণনা করে: সেক্যান্ট শিয়ার মডুলাস, স্যাঁতসেঁতে অনুপাত, ছিদ্র চাপ অনুপাত।
  • প্লট সাইক্লিক স্ট্রেস রেশিও বনাম চক্রের সংখ্যা থেকে লিকুইফেকশন (তরলীকরণ শক্তি বক্ররেখা)।
  • পরীক্ষার রিপোর্ট তৈরি করে (বক্ররেখা এবং পরামিতি সহ)।

স্ট্যাটিক সাধারণ শিয়ারের জন্য (DSSA-1):

• কোন সাইক্লিক লোডিং নেই; শিয়ার হার স্থির
• অপরিচ্ছন্ন শিয়ারিংয়ের সময়, সর্বোচ্চ বা অবশিষ্ট শক্তি না হওয়া পর্যন্ত ছিদ্রের চাপ পর্যবেক্ষণ করুন।

ত্রি-মুখী লোডিংয়ের জন্য (DSSA-3):

• উল্লম্ব এবং অনুভূমিক X-দিক ছাড়াও, Y-দিক লোড প্রয়োগ করুন (যেমন, পার্শ্বীয় চাপ)।
• সফ্টওয়্যারের তিনটি দিকের জন্য স্ট্রেস/স্ট্রেন পাথ সেট করুন।

সারাংশ:সম্পূর্ণ স্বয়ংক্রিয় সার্ভো-নিয়ন্ত্রিত সরল শিয়ার যন্ত্রপাতির BTU-DSSA সিরিজটি স্ট্যাটিক সিম্পল শিয়ার থেকে সাইক্লিক ডাইনামিক এবং ট্রাই-ডিরেকশনাল লোডিং পর্যন্ত সম্পূর্ণ সমাধান প্রদান করে। 30-স্ট্যাকিং-রিং ডিজাইন, কম-ঘর্ষণ পৃষ্ঠের সমাপ্তি এবং উচ্চ-নির্ভুল সার্ভো নিয়ন্ত্রণ এটিকে মাটির সরল শিয়ার আচরণ অধ্যয়নের জন্য একটি উন্নত ডিভাইস করে তোলে। সাইক্লিক ডাইনামিক টেস্টিং বা জটিল ট্রাই-ডিরেকশনাল স্ট্রেস পাথ প্রয়োজন কিনা তার উপর ভিত্তি করে নির্বাচন করা উচিত। স্যাচুরেটেড মাটির প্রচলিত নিষ্কাশনহীন সরল শিয়ার DSSA-1 ব্যবহার করতে পারে; ভূমিকম্পের তরলতা গবেষণার জন্য DSSA-2 প্রয়োজন; উন্নত গঠনমূলক মডেলের বৈধতা DSSA-3 দ্বারা সর্বোত্তম পরিবেশিত হয়।
