বিশপ স্ট্রেস পাথ ট্রায়াক্সিয়াল যন্ত্রপাতি

পণ্যের বর্ণনা

বিশপ স্ট্রেস পাথ ট্রায়াক্সিয়াল

1. বর্ণনা

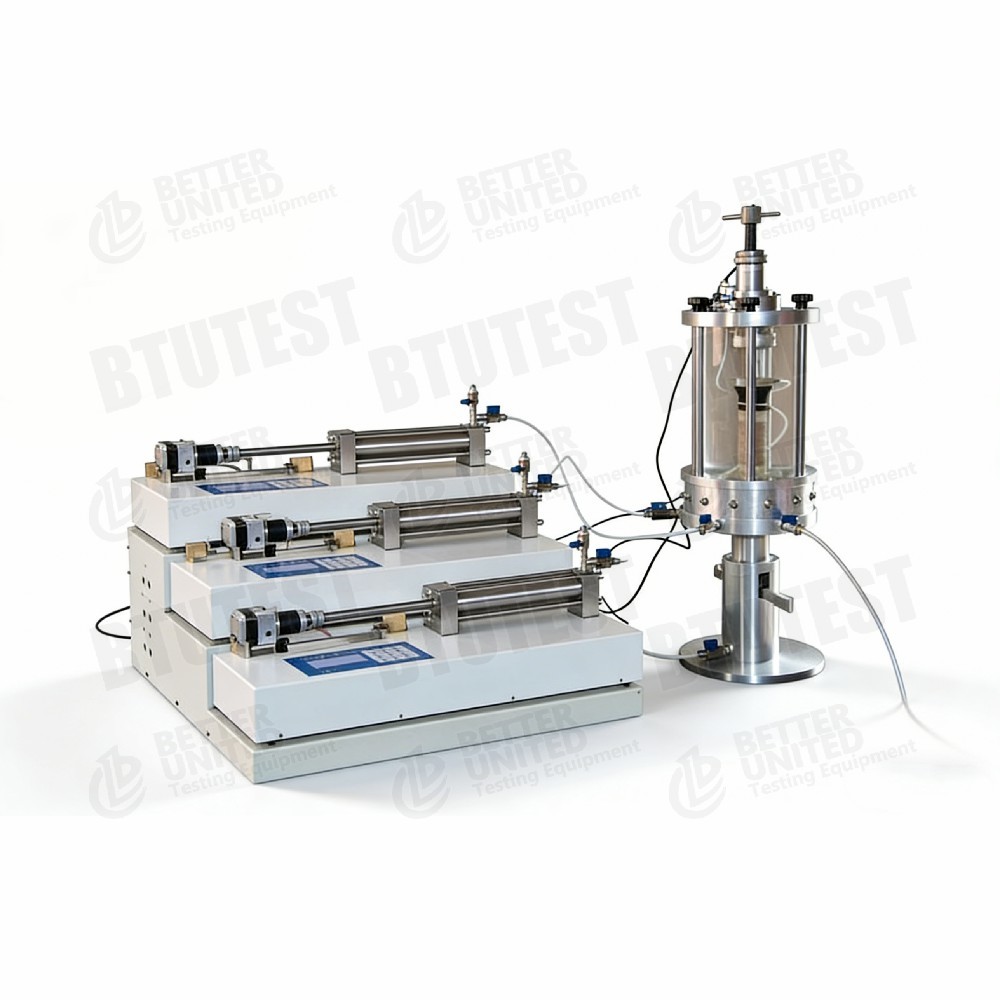

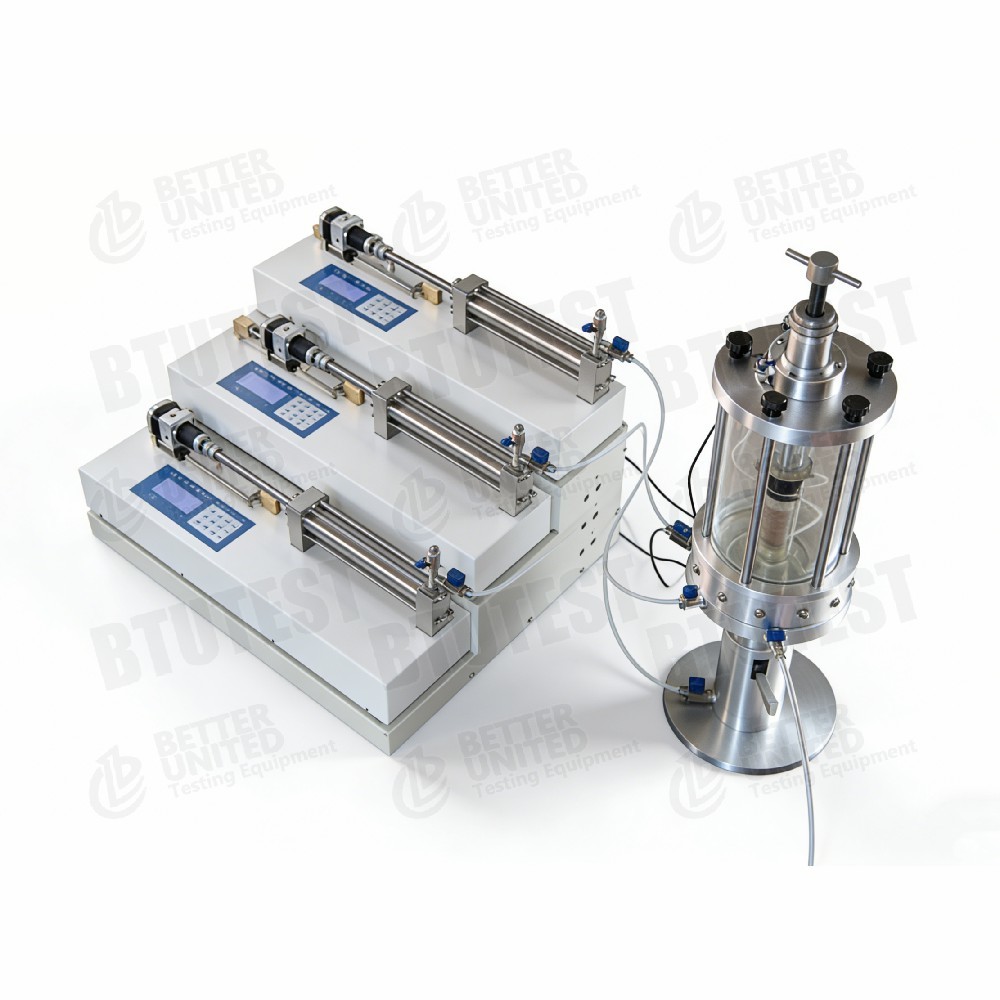

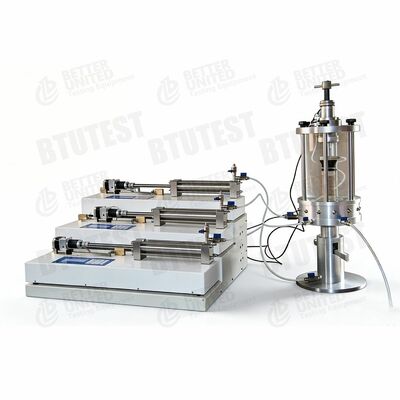

এই সরঞ্জাম একটিবিশপ স্ট্রেস পাথ ট্রায়াক্সিয়াল যন্ত্রপাতি (বিটিইউ-TTS-5S), বিশপ-টাইপ স্ট্রেস পাথ প্রেসার সেলের উপর ভিত্তি করে ডিজাইন করা হয়েছে। এটি বিশেষভাবে জটিল স্ট্রেস পাথের অধীনে স্যাচুরেটেড মাটির যান্ত্রিক বৈশিষ্ট্য অধ্যয়নের জন্য ব্যবহৃত হয়। সিস্টেমটি একটি উচ্চ-নির্ভুল সাবমার্সিবল লোড সেল, একটি এলভিডিটি ডিসপ্লেসমেন্ট সেন্সর, একটি মাল্টি-চ্যানেল ডেটা অধিগ্রহণ ইউনিট এবং একাধিক চাপ/ভলিউম কন্ট্রোলার দিয়ে সজ্জিত, যা স্যাচুরেশন এবং একত্রীকরণ থেকে স্ট্রেস পাথ শিয়ারিং পর্যন্ত সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ সক্ষম করে। সফ্টওয়্যারটিতে উন্নত মডিউল রয়েছে যেমন লিনিয়ার স্ট্রেস পাথ (pq বা st, 6 ফর্ম সহ), কম-ফ্রিকোয়েন্সি সাইক্লিক লোডিং এবং k0 একত্রীকরণ।

2. টেস্ট স্ট্যান্ডার্ড

• ASTM D7181(একত্রিত নিষ্কাশন ট্রায়াক্সিয়াল কম্প্রেশন টেস্ট)
• ASTM D4767(একত্রিত অপ্রয়োজনীয় ট্রায়াক্সিয়াল কম্প্রেশন টেস্ট)
• ASTM D2850(Unconsolidated Undrained Triaxial Compression Test)
• বিএস 1377(মাটি পরীক্ষার জন্য ব্রিটিশ মানদণ্ড)
• এসএল 237-1999(মাটি পরীক্ষার জন্য চীনা স্পেসিফিকেশন)

3.স্পেসিফিকেশন (প্যারামিটার)

4. বিস্তারিত (প্রযুক্তিগত বিবরণ)

• বিশপ স্ট্রেস পাথ প্রেসার সেল: বিশপ-টাইপ নকশা সম্পৃক্ত মাটি পরীক্ষার জন্য উপযুক্ত; সর্বোচ্চ কোষ চাপ 2000 kPa, অক্ষীয় বল 10 kN।
• সাবমার্সিবল লোড সেল: পিস্টন ঘর্ষণ এড়াতে চাপ কোষের ভিতরে মাউন্ট করা হয়; যথার্থতা উচ্চ ±0.05% FS; ঐচ্ছিক রেঞ্জ 5kN বা 10kN।
• LVDT স্থানচ্যুতি সেন্সর: ব্রিটিশ ব্র্যান্ড, নির্ভুলতা ±0.15% FS, পরিসর 50mm, প্রচলিত নমুনা বিকৃতি পরিমাপের জন্য উপযুক্ত।
• তিনটি স্বাধীন ভলিউম কন্ট্রোলার:
  • অক্ষীয় চাপ: 3MPa / 250cc
  • পিছনের চাপ: 2MPa / 250cc
  • কোষের চাপ: 2MPa/250cc

কোষের চাপ, পিছনের চাপ, এবং অক্ষীয় চাপ, সেইসাথে ভলিউম পরিবর্তন পরিমাপের স্বাধীন এবং সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে।

• ডেটা অধিগ্রহণ ইউনিট: 10টি চ্যানেল, 2টি ডিজিটাল সংকেত সমর্থন করে (যেমন, LVDT, লোড সেল) এবং 8টি অ্যানালগ সংকেত (যেমন, ছিদ্র চাপ, ভলিউম পরিবর্তন); 16-বিট রেজোলিউশন।
• স্ট্রেস পাথ মডিউল: 6 ধরনের লিনিয়ার স্ট্রেস পাথ প্রদান করে (pq বা st ফর্ম); কাস্টম পাথ সংজ্ঞায়িত করা যেতে পারে - জটিল স্ট্রেস ইতিহাস অনুকরণের জন্য উপযুক্ত।
• কম ফ্রিকোয়েন্সি সাইক্লিক মডিউল: সিসমিক বা ট্রাফিক লোডিং অনুকরণের জন্য লোড কন্ট্রোল মোডের অধীনে কম-ফ্রিকোয়েন্সি সাইক্লিক লোডিং সমর্থন করে।
• k0 মডিউল: k0 একত্রীকরণ এবং ফোলা পরীক্ষা সক্ষম করে।

5. আবেদন

• স্যাচুরেটেড মাটিতে স্ট্রেস পাথ অধ্যয়ন: খনন, ভরাট, আনলোডিং এবং অন্যান্য ব্যবহারিক প্রকৌশল পরিস্থিতির সময় চাপের পরিবর্তনগুলি অনুকরণ করুন
• গঠনমূলক মডেল পরামিতি ক্রমাঙ্কন: যেমন, ক্যাম-ক্লে মডেল, ডানকান-চ্যাং মডেল
• ফাউন্ডেশন এবং ঢাল প্রকৌশল: বিভিন্ন স্ট্রেস পাথের অধীনে শক্তি এবং বিকৃতি বৈশিষ্ট্য
• সাইক্লিক লোডিং পরীক্ষা: সাবওয়ে বা ট্র্যাফিক লোডিংয়ের অধীনে মাটির প্রতিক্রিয়া (কম-ফ্রিকোয়েন্সি সাইক্লিক মডিউল)
• k0 একত্রীকরণ পরীক্ষা: বিশ্রামে পার্শ্বীয় পৃথিবীর চাপের সহগ নির্ধারণ করুন
• শিক্ষাদান এবং গবেষণা ল্যাবরেটরি: উন্নত মাটি যান্ত্রিক পরীক্ষা

6. সুবিধা

• বিশপ-টাইপ প্রেসার সেল: স্যাচুরেটেড মাটি চাপ পাথ জন্য অপ্টিমাইজ করা, ত্রুটি হ্রাস
• উচ্চ নির্ভুলতা নিমজ্জিত লোড সেল: পিস্টনের ঘর্ষণ এড়িয়ে সরাসরি নমুনার লোড পরিমাপ করে
• তিনটি স্বাধীন ভলিউম কন্ট্রোলার: কোষের চাপ, পিছনের চাপ এবং অক্ষীয় চাপের স্বাধীন নিয়ন্ত্রণ; সঠিক ভলিউম পরিবর্তন পরিমাপ
• সমৃদ্ধ সফ্টওয়্যার মডিউল: প্রচলিত ট্রায়াক্সিয়াল থেকে অ্যাডভান্সড স্ট্রেস পাথ, কম ফ্রিকোয়েন্সি সাইক্লিক, k0 একত্রীকরণ কভার করে
• খরচ কার্যকর কনফিগারেশন: 10kN অক্ষীয় বল, 2000kPa কোষের চাপ - সর্বাধিক স্যাচুরেটেড মাটি পরীক্ষার প্রয়োজনের জন্য যথেষ্ট
• মডুলার আপগ্রেডেবিলিটি: অতিরিক্ত স্ট্রেস পাথ ফর্ম বা সাইক্লিক লোডিং ফাংশন প্রয়োজন হিসাবে যোগ করা যেতে পারে

7. কি চয়ন করবেন (নির্বাচন নির্দেশিকা)

8. প্রক্রিয়া প্রবাহ

• নমুনা প্রস্তুতি→ Ø39.1 মিমি বা 50 মিমি স্যাচুরেটেড মাটির নমুনা প্রস্তুত করুন
• চাপ সেল মাউন্ট→ নমুনা, ডুবো লোড সেল, এলভিডিটি ইনস্টল করুন; সেল/ব্যাক/অক্ষীয় চাপ লাইন সংযুক্ত করুন
• স্যাচুরেশন পর্যায়→ ব্যাক প্রেসার স্যাচুরেশন এবং স্যাচুরেশন লেভেল যাচাই করতে B-চেক করুন
• একত্রীকরণ পর্যায় (ঐচ্ছিক)→ আইসোট্রপিক একত্রীকরণ বা k0 একত্রীকরণ
• শিয়ারিং বা স্ট্রেস পাথ স্টেজ:
  • প্রচলিত CD/CU/UU শিয়ারিং
  • লিনিয়ার স্ট্রেস পাথ (pq বা st, 6 ফর্ম)
  • কম ফ্রিকোয়েন্সি সাইক্লিক লোডিং (উন্নত লোডিং মডিউল প্রয়োজন)
• ডেটা অধিগ্রহণ→ 10-চ্যানেল DAQ একই সাথে অক্ষীয় বল, স্থানচ্যুতি, ছিদ্র চাপ, ভলিউম পরিবর্তন, কোষের চাপ, পিছনের চাপ রেকর্ড করে
• পোস্ট-প্রসেসিং→ সফটওয়্যার স্ট্রেস পাথ ডায়াগ্রাম, স্ট্রেস-স্ট্রেন কার্ভ, কার্যকর স্ট্রেস পাথ, ব্যর্থতার খাম ইত্যাদি তৈরি করে।
• রিপোর্ট আউটপুট→ স্বয়ংক্রিয়ভাবে মান-সম্মত টেবিল এবং বক্ররেখা তৈরি করে; মুদ্রণ এবং রপ্তানি সমর্থন করে
