স্বয়ংক্রিয় ট্রায়াক্সিয়াল যন্ত্রপাতি

পণ্যের বর্ণনা

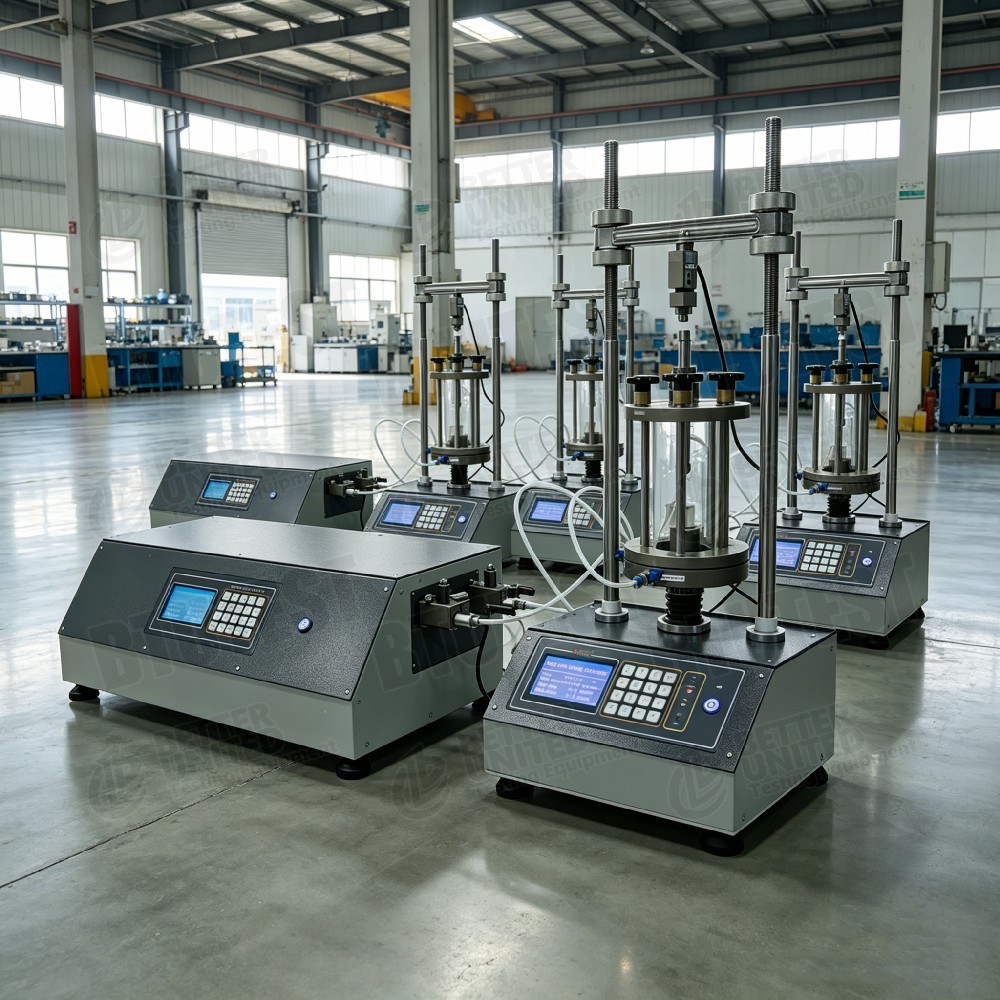

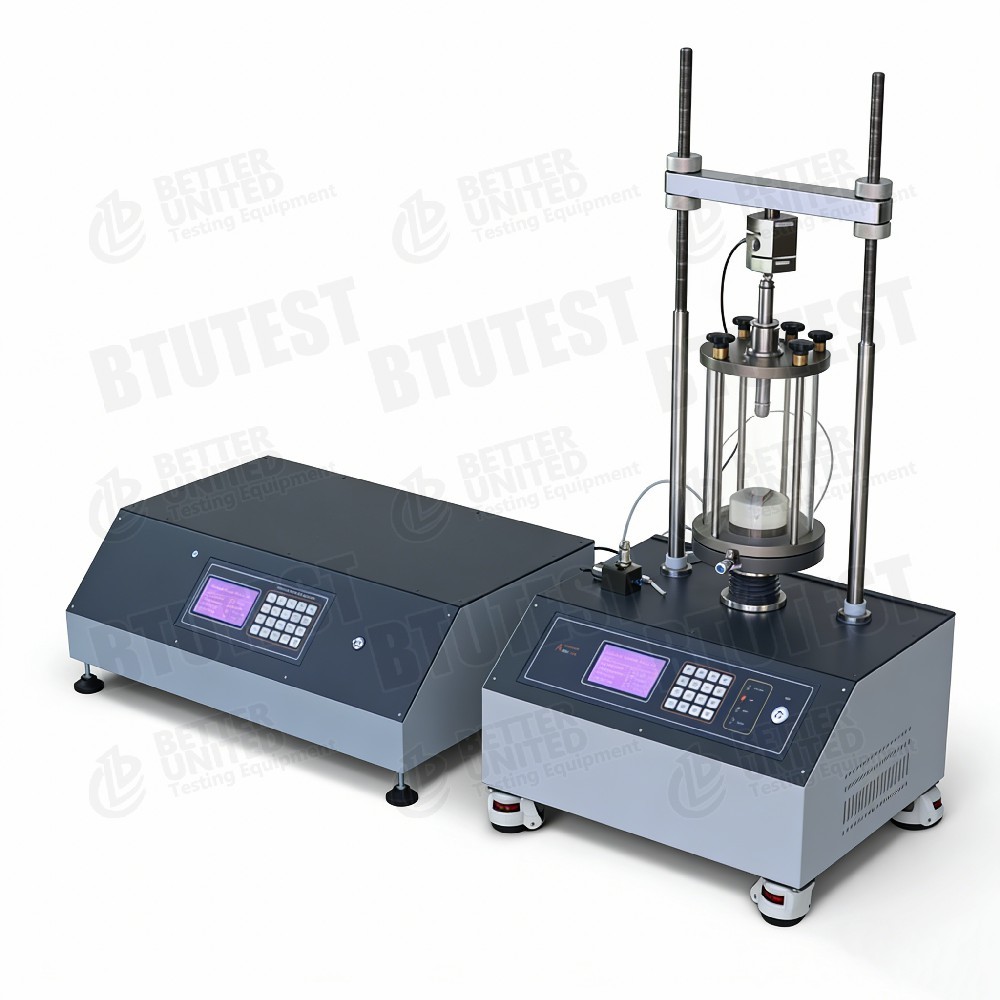

বিটিইউ-টিটিএস সিরিজ সম্পূর্ণ স্বয়ংক্রিয় ট্রায়াক্সিয়াল টেস্টিং সিস্টেম

বর্ণনা

• মাস্টার লোডার
  • অনমনীয় টুইন-কলাম নির্মাণ, ওয়ার্ম গিয়ার ড্রাইভ সহ স্টেপার মোটর, কম শব্দ এবং মসৃণ অপারেশন।
  • অন্তর্নির্মিত ঊর্ধ্ব/নিম্ন সীমা সুরক্ষা এবং ওভারলোড সুরক্ষা (অক্ষীয় বল সেন্সরের সীমা ছাড়িয়ে গেলে স্বয়ংক্রিয়ভাবে থামুন)।
  • অক্ষীয় স্থানচ্যুতি পরিমাপ: ঐচ্ছিক 50 মিমি পরিসর (নির্ভুলতা 0.003 মিমি) বা 100 মিমি পরিসর (নির্ভুলতা 0.1% এফএস)।
  • অক্ষীয় বল সেন্সর: একাধিক রেঞ্জ 0‑10/25/30/50/60/100 kN।
  • কন্ট্রোল মোড: ঐচ্ছিক – 16-কি মেমব্রেন কীপ্যাড বা 5.7-ইঞ্চি টাচ স্ক্রিন সহ LCD গ্রাফিক ডিসপ্লে।
  • কম্পিউটার সংযোগের জন্য ইউএসবি পোর্ট; স্বতন্ত্র বা সম্পূর্ণ স্বয়ংক্রিয় ট্রায়াক্সিয়াল সিস্টেমের অংশ হিসাবে কাজ করতে পারে।

• প্রেসার ভলিউম কন্ট্রোলার (PVC)
  • সীমাবদ্ধ চাপ এবং পিছনের চাপের সুনির্দিষ্ট নিয়ন্ত্রণের জন্য এবং ভলিউম পরিবর্তন পরিমাপের জন্য ব্যবহৃত হয়।
  • বিল্ট-ইন প্রেসার ট্রান্সডুসার এবং ভলিউম পরিমাপ (স্টেপার মোটর স্টেপ কাউন্টিং)।
  • একটি ধ্রুবক চাপের উত্স হিসাবে স্বতন্ত্র ব্যবহার করা যেতে পারে (পারদ কলাম, সংকুচিত বায়ু, মৃত ওজন, ইত্যাদি প্রতিস্থাপন করে) বা ভলিউম পরিবর্তন গেজ হিসাবে (রেজোলিউশন 0.001 মিলি)।
  • সরাসরি কম্পিউটার নিয়ন্ত্রণের জন্য ইউএসবি ইন্টারফেস।
  • কাজের মাধ্যম হল ডি-এয়ারড ওয়াটার।

পরীক্ষার মান (আন্তর্জাতিক)

• ASTM D7012(শিলার ট্রায়াক্সিয়াল সংকোচন শক্তি)
• ASTM D7181(মাটির জন্য একত্রিত নিষ্কাশনহীন ট্রায়াক্সিয়াল পরীক্ষা)
• ASTM D4767(মাটির জন্য একত্রিত নিষ্কাশন ট্রায়াক্সিয়াল পরীক্ষা)
• ASTM D2850(মাটির জন্য অসংহত ড্রেনেড ট্রায়াক্সিয়াল পরীক্ষা)
• ASTM D2166(অসীমিত সংকোচন শক্তি)
• ASTM D5084(ব্যপ্তিযোগ্যতা পরীক্ষা, ঐচ্ছিক)
• ISRM পদ্ধতি প্রস্তাবিত(রক ট্রায়াক্সিয়াল টেস্টিং)
• ISO 17892‑8/‑9(জিওটেকনিক্যাল ট্রায়াক্সিয়াল পরীক্ষা)

স্পেসিফিকেশন

মাস্টার লোডার মডেল এবং পরামিতি (সারণী 1)

প্রেসার ভলিউম কন্ট্রোলার (PVC) প্যারামিটার (সারণী 2)

• চাপের নির্ভুলতা: ±0.1% FS
• ভলিউম নির্ভুলতা: পরিমাপ করা মানের 0.1%
• কন্ট্রোলার স্বাধীন প্যানেল: 240×128 LCD, 16‑কী মেমব্রেন কীপ্যাড, USB পোর্ট
• স্বয়ংক্রিয় ওভার-চাপ এবং ওভার-ভলিউম সুরক্ষা

অন্যান্য বিশেষ উল্লেখ

• মাস্টার লোডার পাওয়ার: 220‑240V/50Hz বা 110V (ঐচ্ছিক)
• কাজের পরিবেশ: 0~40 ℃, আপেক্ষিক আর্দ্রতা <85%, কোন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ নেই
• ট্রায়াক্সিয়াল সেলের সর্বাধিক কাজের চাপ: 2 MPa (যেমন এই ম্যানুয়ালটিতে বলা হয়েছে; অন্যান্য মডেলগুলি আলাদা হতে পারে)
• ইন্টারফেস: ইউএসবি, 4-পিন ডিআইএন (বাহ্যিক লোড সেল / ছিদ্র চাপ সেন্সর)

বিস্তারিত

• ইন্টিগ্রেটেড মাস্টার লোডার ডিজাইন- রিয়ার প্যানেল পাওয়ার, ইউএসবি, এক্সটার্নাল এস-টাইপ লোড সেল কানেক্টর এবং এক্সটার্নাল পোর প্রেসার সেন্সর কানেক্টর (4-পিন ডিআইএন) প্রদান করে।
• সামনের প্যানেল- LCD বর্তমান হার, অক্ষীয় স্থানচ্যুতি, অক্ষীয় লোড, সীমাবদ্ধ চাপ, ছিদ্র চাপ প্রদর্শন করে; 16-কী কীপ্যাড সেটিং রেট, স্টার্ট/স্টপ, ফাস্ট আপ/ডাউন, প্যারামিটার সেটআপ (সময়, সাধারণ ক্রমাঙ্কন) অনুমতি দেয়।
• দ্রুত অবস্থান- সেটআপের সময় কমাতে লোডিং প্লেট দ্রুত বাড়ানো/কমানোর অনুমতি দেয়; অটো-হোম এবং সীমা সুইচগুলি ওভার-ট্রাভেল প্রতিরোধ করে।
• পিভিসি কন্ট্রোলার-
  • নিজস্ব LCD এবং কীপ্যাড সহ স্বাধীন এমবেডেড সিস্টেম।
  • সীমাবদ্ধ এবং পিছনের চাপের জন্য লক্ষ্য চাপ সেট করতে পারে, বা পূরণ/খালি নিয়ন্ত্রণ করতে পারে।
  • সীমাবদ্ধ এবং পিছনে চাপ নিয়ন্ত্রণকারী স্বাধীন; উভয়েরই ইউএসবি পোর্ট রয়েছে।
  • পিছনের প্যানেলে জলের খাঁড়ি (জলের ট্যাঙ্কে) এবং আউটলেটগুলি (সেল সীমাবদ্ধ/ব্যাক প্রেসার পোর্টে) রয়েছে।
• ট্রায়াক্সিয়াল সেল-
  • বেসের পাঁচটি পোর্ট রয়েছে: দুটি নীচের নিষ্কাশন/ছিদ্র চাপের জন্য, দুটি নিষ্কাশন/সীমাবদ্ধ চাপের জন্য, একটি উপরের পিছনের চাপের জন্য।
  • উপরে এবং নীচে টি-বোল্ট দিয়ে বেঁধে রাখা হয়েছে।
  • স্বচ্ছ জৈব কাচের সিলিন্ডার, সর্বাধিক কাজের চাপ 2 MPa।
• নমুনা ইনস্টলেশন- ম্যানুয়ালটি একটি বিশদ 10-পদক্ষেপ সচিত্র পদ্ধতি প্রদান করে (ল্যাটেক্স ফিল্ম সন্নিবেশ করানো, নমুনা স্থাপন করা, ফিল্টার পেপার, ছিদ্রযুক্ত পাথর, উপরে এবং নীচের অংশ ঠিক করা, বিভক্ত ছাঁচ, ডি-এয়ারড জল দিয়ে সেল ভর্তি করা ইত্যাদি)।
• টিউব সংযোগ- 2 MPa দ্রুত-সংযোগ ফিটিং ব্যবহার করুন; নাইলন টিউব সরাসরি ঢোকানো হয়; অপসারণ করতে, কলারটি ভিতরের দিকে টিপুন এবং টিউবটি টানুন।
• বৈদ্যুতিক সংযোগ- ফিউজ ধারক সহ পাওয়ার সকেট।

আবেদন

• প্রচলিত মাটি মেকানিক্স ট্রায়াক্সিয়াল পরীক্ষা: UU, CU, CD, একত্রীকরণ, স্ট্রেস পাথ ইত্যাদি।
• রক ট্রায়াক্সিয়াল কম্প্রেশন পরীক্ষা (শিলার নমুনা সহ)।
• ব্যাপ্তিযোগ্যতা পরীক্ষা (ঐচ্ছিক ব্যাপ্তিযোগ্যতা মডিউল প্রয়োজন)।
• অসম্পৃক্ত মাটি পরীক্ষা (অসম্পৃক্ত সংযুক্তি প্রয়োজন)।
• ক্রীপ পরীক্ষা (খুব ধীর গতি 0.00001 মিমি/মিনিট সমর্থিত)।

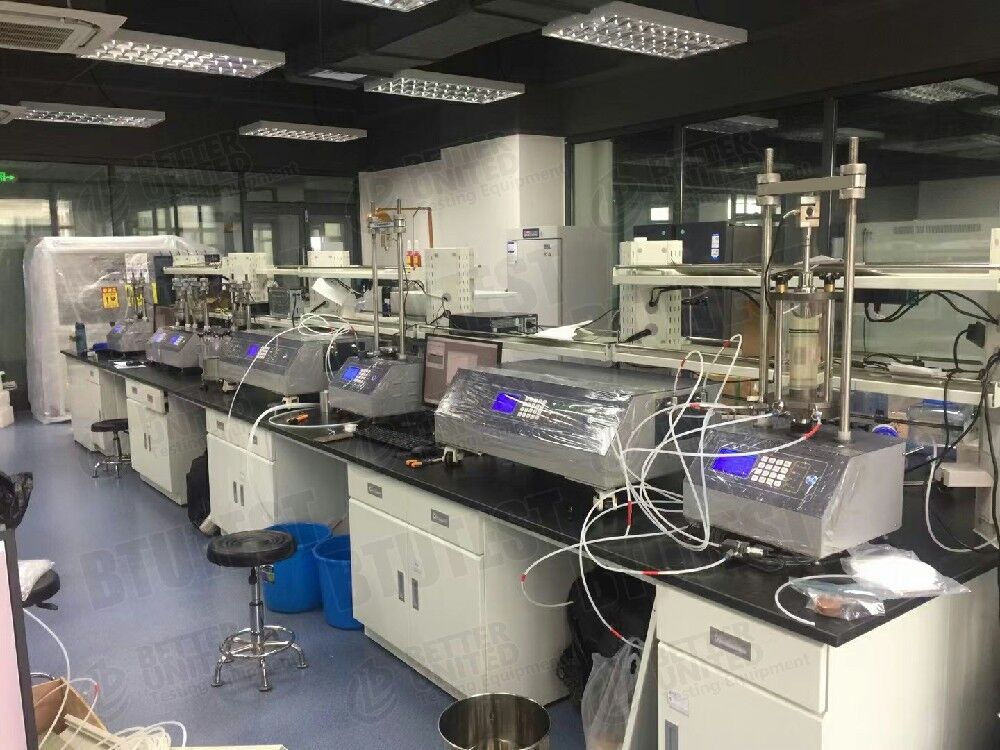

• গবেষণা ও শিক্ষাদান: বিশ্ববিদ্যালয়, গবেষণা প্রতিষ্ঠান, মান পরিদর্শন কেন্দ্র।
• একটি ধ্রুবক চাপ উৎস বা ভলিউম পরিবর্তন গেজ হিসাবে স্বতন্ত্র ব্যবহার করা যেতে পারে.

সুবিধা

• মডুলার ডিজাইন- মাস্টার লোডার এবং পিভিসি কন্ট্রোলার স্বাধীন; বিভিন্ন ক্ষমতা সিস্টেমে একত্রিত বা পৃথকভাবে ব্যবহার করা যেতে পারে।
• উচ্চ-নির্ভুলতা ভলিউম পরিমাপ- 0.001 মিলি রেজোলিউশন, 0.1% নির্ভুলতা, প্রচলিত ভলিউম পরিবর্তন টিউব থেকে উচ্চতর।
• প্রশস্ত লোডিং হার পরিসীমা– 0.00001 ~ 20 মিমি/মিনিট (মডেলের উপর নির্ভর করে), কভারিং ক্রীপ থেকে দ্রুত শিয়ারিং।
• বড় নমুনা ক্ষমতা- Ø300×600 মিমি পর্যন্ত, মোটা-দানাযুক্ত মাটি, রকফিল, বড়-ব্যাসের শিলা কোরের জন্য উপযুক্ত।
• ওভারলোড সুরক্ষা- অক্ষীয় বল সেন্সর পরিসীমা অতিক্রম করলে স্বয়ংক্রিয় স্টপ; পিভিসি-তে অতিরিক্ত চাপ/ওভার-ভলিউম সুরক্ষা।
• দুটি নিয়ন্ত্রণ মোড- মাস্টার লোডার ঐচ্ছিক এলসিডি + কীপ্যাড বা টাচ স্ক্রিন; PVC এর নিজস্ব স্বাধীন নিয়ন্ত্রণ প্যানেল আছে।
• ইউএসবি যোগাযোগ- সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য কম্পিউটারে সহজ সংযোগ।
• ডি-এয়ারড জল ব্যবহার করে- পারদের মতো বিপজ্জনক মিডিয়া এড়িয়ে চলে।
• জারা সুরক্ষা- বাইরের অংশ চুলা-এনামেল আঁকা বা ক্রোম প্লেটেড।

কি চয়ন করুন

প্রয়োজনীয়তা অনুসারে মাস্টার লোডার মডেল নির্বাচন করুন (সারণী 1 পড়ুন):

চাপ ভলিউম কন্ট্রোলার:স্ট্যান্ডার্ড মডেল হল BTU-PVC-1 (2 MPa/60 cc)। উচ্চ চাপের জন্য (যেমন, 3 MPa) বা বড় আয়তনের (যেমন, 3000 মিলি), কাস্টম অর্ডার প্রয়োজন (আগের BTU-TTS-20 নথি পড়ুন)।

• শুধুমাত্র মৌলিক ট্রায়াক্সিয়াল- মাস্টার লোডার + একটি পিভিসি (সীমাবদ্ধ); পিছনের চাপ ম্যানুয়াল বা অতিরিক্ত পিভিসি হতে পারে।
• স্যাচুরেশন সহ CU/CD- ভলিউম পরিবর্তন পরিমাপের সাথে ডুয়াল পিভিসি (সীমাবদ্ধ + পিছনের চাপ) সুপারিশ করুন।
• অসম্পৃক্ত মাটি- অতিরিক্ত বায়ুচাপ নিয়ন্ত্রক এবং সিরামিক ডিস্ক প্রয়োজন।
• ক্রীপ পরীক্ষা- নিশ্চিত করুন যে মাস্টার লোডার রেট রেঞ্জে খুব কম গতি রয়েছে।
• তাপমাত্রা নিয়ন্ত্রণ- ঐচ্ছিক তাপমাত্রা নিয়ন্ত্রণ মডিউল প্রয়োজন (এই ম্যানুয়ালটিতে বর্ণিত নয়, তবে সিরিজে উপলব্ধ)।

প্রক্রিয়া প্রবাহ

ম্যানুয়াল এবং একটি সাধারণ ট্রায়াক্সিয়াল পরীক্ষা পদ্ধতিতে অনুচ্ছেদ 5 "নমুনা ইনস্টলেশন" এর উপর ভিত্তি করে:

• প্রস্তুতি
  • নমুনা প্রস্তুত করুন (স্যাচুরেটেড বা অসম্পৃক্ত), মাত্রা পরিমাপ করুন।
  • ডি-এয়ারড ওয়াটার, ওয়াটার স্টোরেজ ট্যাঙ্ক, ল্যাটেক্স মেমব্রেন, ফিল্টার পেপার, ছিদ্রযুক্ত পাথর প্রস্তুত করুন।

• নমুনা ইনস্টলেশন (10 ধাপ, চিত্র 14 দেখুন)
  ক ছাঁচের টিউবের মধ্যে ল্যাটেক্স মেমব্রেন ঢোকান, বাহ্যিক দিকে ঘুরিয়ে দিন, ঝিল্লিটি টিউবের প্রাচীরের সাথে লেগে থাকতে একটি সাকশন বাল্ব ব্যবহার করুন।
  খ. নমুনাটি ছাঁচের টিউবের মধ্যে রাখুন।
  গ. ফিল্টার পেপার এবং বেস এবং নমুনার মধ্যে ছিদ্রযুক্ত পাথর সহ ট্রায়াক্সিয়াল সেল বেসের উপর ছাঁচের টিউব (নমুনা সহ) রাখুন।
  d ল্যাটেক্স ঝিল্লি চালু করুন এবং ছাঁচের টিউবটি সরান।
  e রাবার ব্যান্ড দিয়ে ল্যাটেক্স মেমব্রেনকে বেসে সুরক্ষিত করুন।
  চ সুরক্ষার জন্য নমুনার চারপাশে একটি বিভক্ত ছাঁচ ইনস্টল করুন।
  g নমুনার উপরে, ফিল্টার পেপার, ছিদ্রযুক্ত পাথর এবং নমুনা ক্যাপ রাখুন এবং রাবার ব্যান্ড দিয়ে সুরক্ষিত করুন।
  জ. বিভক্ত ছাঁচ সরান.
  i স্বচ্ছ সেল কভার ইনস্টল করুন, বাদাম আঁটসাঁট করুন, সেলটি ডি-এয়ার করা জল দিয়ে পূরণ করুন (ভরনের সময় খোলা ভেন্ট)।
  j ভেন্ট বন্ধ করুন এবং ফুটো জন্য পরীক্ষা করুন.

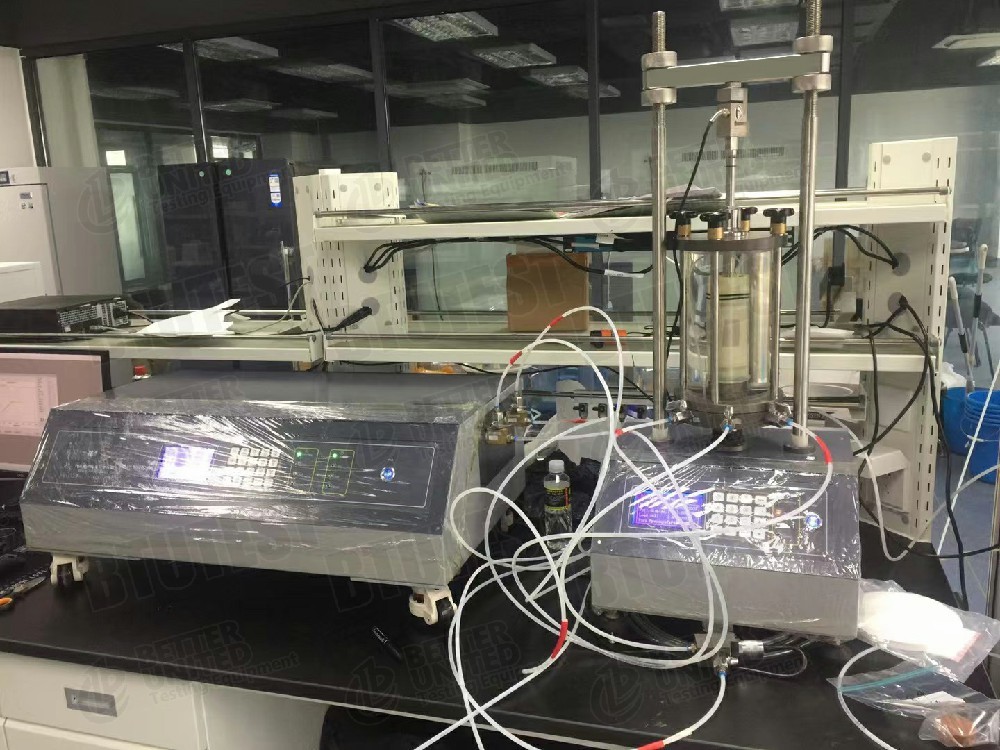

• টিউবিং এবং তারগুলি সংযুক্ত করুন
  • সীমিত পিভিসি আউটলেটটিকে সেলের সীমাবদ্ধ চাপ পোর্টের সাথে সংযুক্ত করুন।
  • ব্যাক প্রেসার পিভিসি আউটলেটটিকে সেলের পিছনের চাপ পোর্টের সাথে সংযুক্ত করুন।
  • ছিদ্র চাপ সেন্সরটি কোষের ছিদ্র চাপ পোর্টের সাথে সংযুক্ত করুন।
  • মাস্টার লোডার এবং পিভিসিগুলিকে USB এর মাধ্যমে কম্পিউটারে সংযুক্ত করুন৷

• সফ্টওয়্যার সেটআপ এবং পরীক্ষা(সফ্টওয়্যার ম্যানুয়াল পড়ুন)
  • ট্রায়াক্সিয়াল টেস্টিং সফ্টওয়্যার শুরু করুন, পরীক্ষা মডিউল নির্বাচন করুন (স্যাচুরেশন, একত্রীকরণ, শিয়ারিং, ইত্যাদি)।
  • প্যারামিটার সেট করুন (সীমাবদ্ধ চাপ, পিছনের চাপ, শিয়ার রেট, স্টপ শর্ত)।
  • অটোমেটেড এক্সিকিউশন: ব্যাক প্রেসার স্যাচুরেশন → বি- ভ্যালু চেক → কনসোলিডেশন → শিয়ারিং (স্ট্রেন বা স্ট্রেস কন্ট্রোল)।

• পরীক্ষা শেষ
  • সফ্টওয়্যার স্বয়ংক্রিয়ভাবে থামে এবং ডেটা সংরক্ষণ করে।
  • ম্যানুয়ালি কনফিনিং এবং ব্যাক প্রেসার আনলোড করুন।
  • সেল ড্রেনেজ ভালভ খুলুন, জল নিষ্কাশন করুন।
  • নমুনাটি ভেঙে ফেলুন, কোষ এবং টিউব পরিষ্কার করুন।

• ডেটা প্রসেসিং
  • সফ্টওয়্যার স্ট্রেস-স্ট্রেন কার্ভ, ছিদ্র চাপ বক্ররেখা, ভলিউম পরিবর্তন বক্ররেখা প্লট করতে পারে।
  • একাধিক সীমাবদ্ধ চাপ সহ পরীক্ষার জন্য, স্বয়ংক্রিয়ভাবে মোহর বৃত্ত আঁকুন এবং c, φ গণনা করুন, তারপর একটি প্রতিবেদন তৈরি করুন।

• রক্ষণাবেক্ষণ
  • দীর্ঘ সময় ব্যবহার না হলে, পিভিসি থেকে খালি জল।
  • এলসিডি স্ক্রিন এবং দ্রুত-সংযুক্ত ফিটিংগুলিকে প্রভাবিত করা এড়িয়ে চলুন।
  • সেলের সর্বোচ্চ কাজের চাপ (এই ম্যানুয়ালটিতে বর্ণিত মডেলের জন্য 2 MPa) অতিক্রম করবেন না।
