স্বয়ংক্রিয় সত্য ট্রায়াক্সিয়াল যন্ত্রপাতি

পণ্যের বর্ণনা

1বর্ণনা

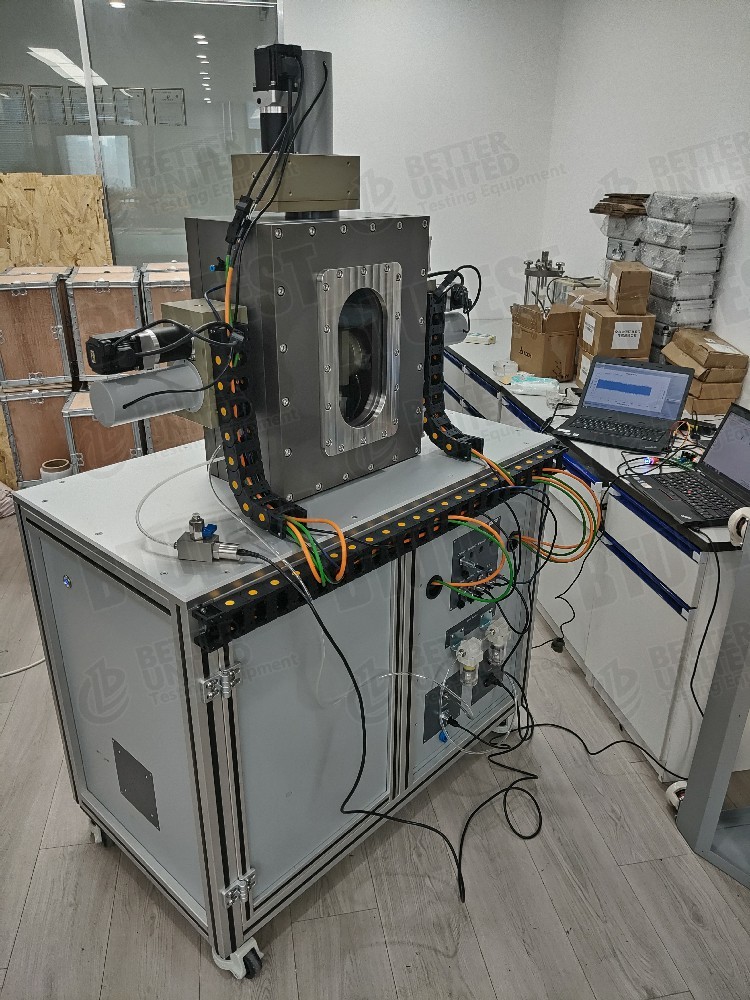

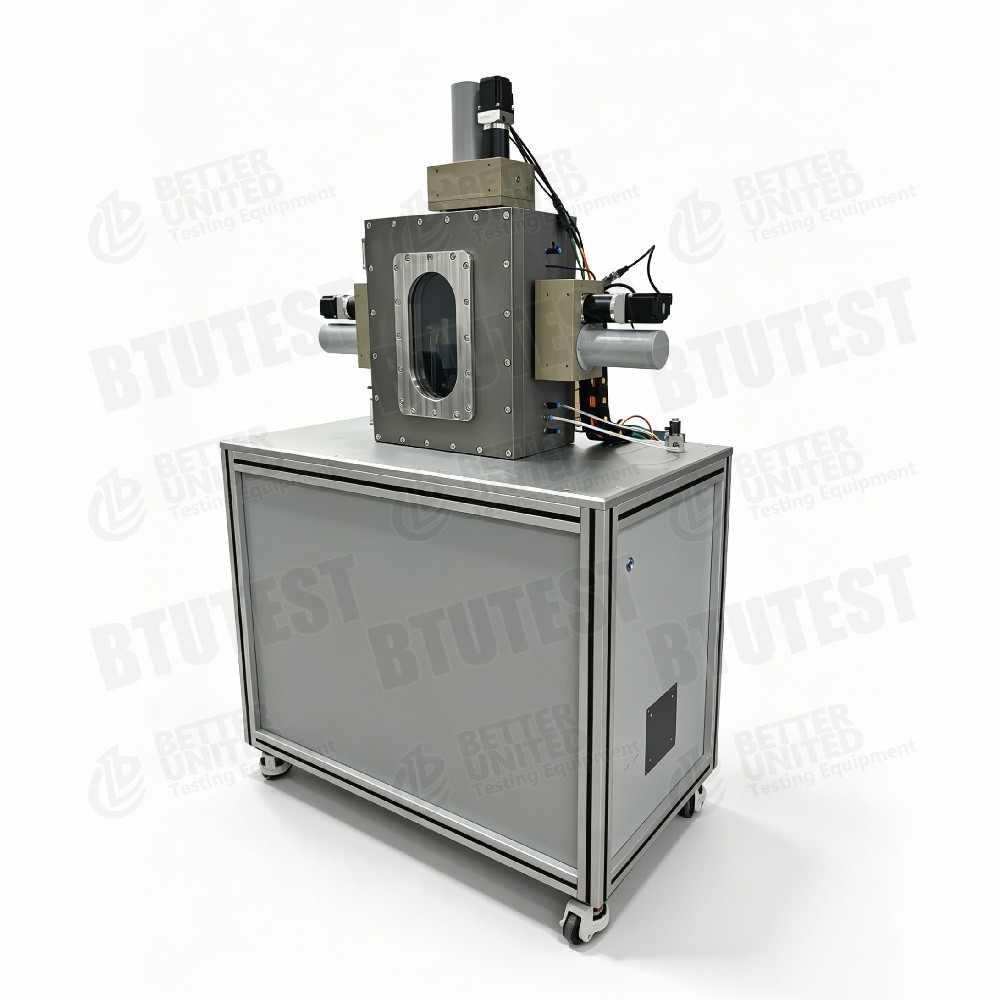

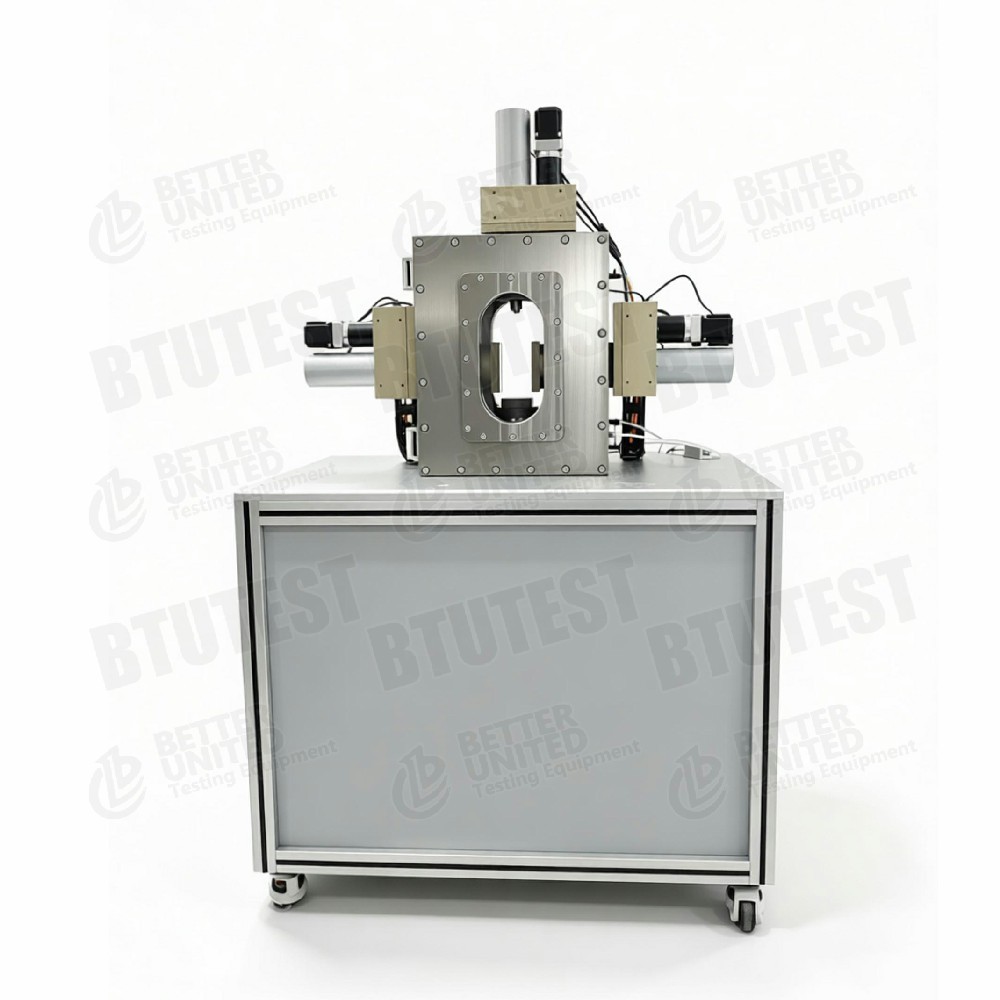

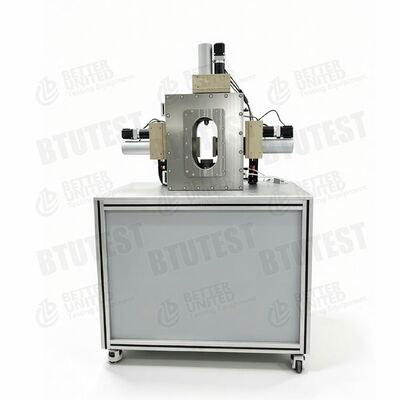

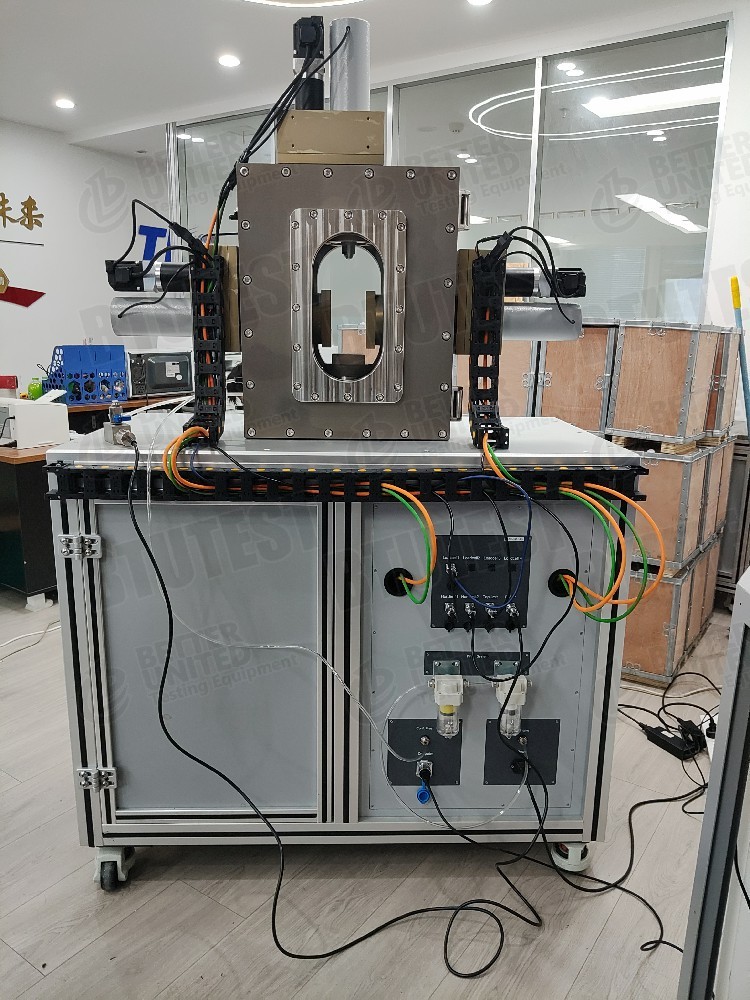

সম্পূর্ণ স্বয়ংক্রিয় সত্যিকারের ট্রাইএক্সিয়াল অ্যাপারেটর (মাল্টি-ফিল্ড কাপলিং), মডেল বিটিইউ-টিটিএ সিরিজ,একটি উন্নত ভূ-প্রযুক্তিগত পরীক্ষার ব্যবস্থা যা একটি ঘনক নমুনার তিনটি পারস্পরিক উল্লম্ব অক্ষের উপর স্বাধীন চাপ নিয়ন্ত্রণ (খোলা লুপ এবং বন্ধ লুপ) প্রয়োগ করতে সক্ষম. এটি স্যাচুরেটেড এবং অস্যাচুরেটেড উভয় মাটিতে বিভিন্ন ট্রাইএক্সিয়াল পরীক্ষা সমর্থন করে। ঐচ্ছিক মডিউলগুলির মধ্যে পারমিয়াবিলিটি টেস্টিং (স্থির মাথা), বেনডার এলিমেন্ট টেস্ট (পি-ওয়েভ এবং এস-ওয়েভ),এবং একটি তাপমাত্রা নিয়ন্ত্রণ মডিউল -৩০ °C ~ ৯০ °C, মাল্টি-ফিল্ড (স্ট্রেস-জল-তাপীয়) সংযোগের অবস্থার অধীনে মাটির যান্ত্রিক আচরণ অধ্যয়ন করতে সক্ষম করে।

2. পরীক্ষার মান

বিটিইউ-টিটিএ সিরিজের সম্পূর্ণ স্বয়ংক্রিয় সত্যিকারের ট্রাইএক্সিয়াল অ্যাপারেটর (মাল্টি-ফিল্ড কাপলিং) নিম্নলিখিত আন্তর্জাতিক মানগুলির সর্বশেষ প্রয়োজনীয়তা পূরণ বা অতিক্রম করার জন্য ডিজাইন এবং উত্পাদিত হয়েছেঃ

• এএসটিএম ডি৭১৮১(একত্রীকরণকৃত অ-ড্রেনেড ট্রায়াক্সিয়াল কম্প্রেশন পরীক্ষা)
• এএসটিএম ডি৪৭৬৭(একত্রীভূত ড্রেনড ট্রায়াক্সিয়াল কম্প্রেশন পরীক্ষা)
• এএসটিএম ডি৫০৮৪(ভূমির অনুপ্রবেশযোগ্যতা, ধ্রুবক/গমনকারী মাথা)
• এএসটিএম ডি৫২৯৮(অস্যাচুরেটেড মাটির জন্য শোষণ পরীক্ষা)
• এএসটিএম ডি৮২৯৫(বেন্ডার উপাদান ব্যবহার করে কাটিয়া তরঙ্গের গতি পরিমাপ)
• আইএসও ১৭৮৯২-৮(অনড্রেনড ট্রায়াক্সিয়াল টেস্ট)
• আইএসও ১৭৮৯২-৯(যদি প্রযোজ্য হয় তবে সাইক্লিক ট্রায়াক্সিয়াল টেস্ট)

3. স্পেসিফিকেশন

4বিস্তারিত

নথিতে তালিকাভুক্ত প্রধান কার্যাবলী নিম্নরূপঃ

• স্বাধীন তিন অক্ষের চাপ নিয়ন্ত্রণ: একটি ঘনক নমুনার তিনটি অক্ষের প্রতিটিতে ওপেন-লুপ এবং বন্ধ-লুপ স্ট্রেস নিয়ন্ত্রণ (সত্য ট্রায়াক্সিয়াল স্ট্রেস অবস্থা, σ1 ≠ σ2 ≠ σ3) ।
• স্যাচুরেটেড/অস্যাচুরেটেড ট্রায়াক্সিয়াল টেস্ট: অস্যাচুরেটেড বা স্যাচুরেটেড মাটিতে বিভিন্ন প্রচলিত ট্রায়াক্সিয়াল পরীক্ষা (যেমন, CU, CD, UU) ।
• দুই দিকের ধ্রুবক মাথা পারমিটাবিলিটি (ঐচ্ছিক): ঘনক নমুনার দুটি অক্ষের উপর ধ্রুবক মাথা অনুপ্রবেশযোগ্যতা পরীক্ষা করা যেতে পারে।
• অস্যাচুরেটেড সমান শোষণ পারমিটাবিলিটি (ঐচ্ছিক): অস্যাচুরেটেড নমুনার উপর সমান শোষণ অবস্থার অধীনে ধ্রুবক মাথা অনুপ্রবেশযোগ্যতা পরীক্ষা।
• বন্ডার উপাদান পরীক্ষা (বিকল্প): পি-ওয়েভ এবং এস-ওয়েভ পরিমাপ।
• তাপমাত্রা নিয়ন্ত্রণ মডিউল (ঐচ্ছিক): মাল্টি-ফিল্ড (ট্রেস-ওয়াটার-থার্মাল) সংযোগের জন্য তাপমাত্রা পরিসীমা -30 °C ~ 90 °C।

5আবেদন

• জটিল চাপ পথের অধীনে মাটির গঠনমূলক মডেলিং (সত্যিকারের ট্রায়াক্সিয়াল চাপ অবস্থা সিমুলেশন)
• অস্যাচুরেটেড মাটির যান্ত্রিকতা (সাকশন-নিয়ন্ত্রিত শক্তি, বিকৃতি, অনুপ্রবেশযোগ্যতা)
• মাল্টি-ফিল্ড কপলিং সমস্যাঃ হিমশীতল মাটি (শূন্যের নিচে তাপমাত্রা), উচ্চ তাপমাত্রার পরিবেশ, পারমাণবিক বর্জ্য নিষ্পত্তি, শক্তি পিলের ভিত্তি ইত্যাদি
• অ্যানিসোট্রপিক যান্ত্রিক আচরণ (তিন দিকের স্বাধীন লোডিং)
• ডায়নামিক মডুলাস, ডাম্পিং রেসিও, সিয়ার ওয়েভ বেগ পরিমাপ (বন্ডার উপাদান)
• পারমিয়াবিলিটি অ্যানিসোট্রপি স্টাডিজ (বিভিন্ন দিকের হাইড্রোলিক পরিবাহিতা)

6উপকারিতা

• সত্যিকারের স্বাধীন ট্রায়াক্সিয়াল লোডিং: σ1, σ2, σ3 এর স্বাধীন নিয়ন্ত্রণ বাস্তবসম্মত ইন-সিতু স্ট্রেস স্টেটের সিমুলেশনকে অনুমতি দেয় (যেমন যেখানে K0 ≠ K1) ।
• মাল্টি-ফিল্ড কপলিং ক্ষমতা: অপশনাল তাপমাত্রা নিয়ন্ত্রণ, পারমিয়াবিলিটি, সাকশন নিয়ন্ত্রণ ️ জটিল পরিবেশে ভূতাত্ত্বিক পরীক্ষার জন্য উপযুক্ত।
• সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ: ওপেন-লুপ/ক্লোজড-লুপ স্বয়ংক্রিয় নিয়ন্ত্রণ পরীক্ষার নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
• অত্যন্ত সমন্বিত: একটি সিস্টেম স্যাচুরেটেড/অস্যাচুরেটেড ট্রাইএক্সিয়াল, পারমিয়াবিলিটি, বেনডার এলিমেন্ট, তাপমাত্রা নিয়ন্ত্রণ এবং অন্যান্য পরীক্ষা করতে পারে।
• নমনীয় বিকল্প: ব্যবহারকারীরা তাদের প্রয়োজন অনুসারে পারমিয়াবিলিটি, বন্ডার উপাদান, তাপমাত্রা নিয়ন্ত্রণ ইত্যাদি নির্বাচন করতে পারেন, প্রাথমিক ব্যয় হ্রাস করে।
• অম্লিত মাটির জন্য প্রযোজ্য: সম-শোষণ অনুপ্রবেশযোগ্যতা এবং ট্রায়াক্সিয়াল পরীক্ষা সমর্থন করে, গবেষণা সুযোগ প্রসারিত করে।

7. প্যারামিটার সংক্ষিপ্তসার

8কোনটি বেছে নেবেন

•বিটিইউ- টিটিএ-১/২: ছোট নমুনা (70×35×70mm) এবং সীমিত বাজেটের সাথে মৌলিক পরীক্ষার জন্য উপযুক্ত;

•বিটিইউ- টিটিএ-৩/৪: স্ট্যান্ডার্ড নমুনা (৭০×৭০×১৪০ মিমি) এবং অন্তর্নির্মিত পানির নিচে সেন্সর প্রয়োজন এমন দৃশ্যকল্পের জন্য উপযুক্ত।

•বিটিইউ- টিটিএ-৫: অস্যাচুরেটেড মাটির পরীক্ষার জন্য প্রয়োজনীয় (পোর বায়ু চাপ নিয়ন্ত্রণ সহ);

•বিটিইউ- টিটিএ-৭: গতিশীল লোডিং (5kN / 5Hz) বা বেইন্ডার উপাদান পরীক্ষার জন্য উন্নত গবেষণা।

• মৌলিক কনফিগারেশন: স্বাধীন তিন-অক্ষের চাপ নিয়ন্ত্রণ + স্যাচুরেটেড/অস্যাচুরেটেড ট্রায়াক্সিয়াল টেস্ট ফাংশন (বেশিরভাগ সত্যিকারের ট্রায়াক্সিয়াল গবেষণার জন্য উপযুক্ত) ।
• পারমিয়াবিলিটি অ্যানিসোট্রপি স্টাডিজ: দুইটি অক্ষের উপর “কনস্ট্যান্ট হেড পারমিয়েবিলিটি টেস্ট” নির্বাচন করুন।
• অস্যাচুরেটেড মাটির অনুপ্রবেশ ক্ষমতা: নির্বাচন করুন ′′একই স্তরের শোষণের শর্তে ধ্রুবক মাথা অনুপ্রবেশযোগ্যতা পরীক্ষা।
• ডায়নামিক মডুলাস / সিয়ার ওয়েভ বেগ: বেন্ডার উপাদান নির্বাচন করুন (পি-ওয়েভ, এস-ওয়েভ) ।
• মাল্টি-ফিল্ড কপলিং (তাপমাত্রা প্রভাব): তাপমাত্রা নিয়ন্ত্রণ মডিউল নির্বাচন করুনঠান্ডা মাটি বা উচ্চ তাপমাত্রা পরীক্ষার জন্য।
• একসাথে একাধিক ফাংশন: ঐচ্ছিক মডিউলগুলি একত্রিত করা যেতে পারে, তবে সামঞ্জস্যতা প্রস্তুতকারকের সাথে নিশ্চিত করা উচিত।

ব্যবহারকারীদের গবেষণার লক্ষ্য (যেমন, অম্লিত মাটি, তাপমাত্রা, অনুপ্রবেশযোগ্যতা anisotropy) এবং বাজেটের উপর ভিত্তি করে মডিউল নির্বাচন করা উচিত।

9. প্রসেস ফ্লো

• নমুনা প্রস্তুতি: একটি ঘন ঘন মাটির নমুনা প্রস্তুত করুন (স্যাচুরেটেড বা অস্যাচুরেটেড, প্রয়োজন হলে শোষণ নিয়ন্ত্রণ সহ) ।
• নমুনা ইনস্টলেশন: নমুনাটি সত্যিকারের ট্রাইএক্সিয়াল চাপ সেলে স্থাপন করুন; লোডিং পিস্টন এবং সেন্সরগুলি (পোর চাপ, সীমাবদ্ধ চাপ, স্থানচ্যুতি ইত্যাদি) তিনটি দিকের জন্য সংযুক্ত করুন।যদি বাঁধন উপাদান ব্যবহার করা হয়, বেন্ডার এলিমেন্ট ট্রান্সডুসার ইনস্টল করুন।
• স্যাচুরেশন / সাকশন ভারসাম্য(যদি প্রয়োজন হয়): স্যাচুরেটেড মাটির জন্য ব্যাক-প্রেস স্যাচুরেশন; অস্যাচুরেটেড মাটির জন্য, লক্ষ্যমাত্রা মান পর্যন্ত শোষণ নিয়ন্ত্রণ করতে অক্ষ-অনুবাদ কৌশল ব্যবহার করুন।
• একত্রীকরণ: তিনটি দিকের (আইসোট্রপিক বা অ্যানিসোট্রপিক) প্রাথমিক চাপ প্রয়োগ করুন; ড্রেনাইজ / ভলিউম পরিবর্তন রেকর্ড করুন।
• লোডিং স্টেজ:
  • একটি পূর্বনির্ধারিত চাপ পথ (খোলা-লুপ বা বন্ধ-লুপ) অনুযায়ী স্বাধীনভাবে σ1, σ2, σ3 নিয়ন্ত্রণ করুন।
  • বিকল্পভাবে, ধ্রুবক স্ট্রেস রেট বা ধ্রুবক স্ট্রেস রেট লোড ব্যবহার করুন।
  • প্রবেশযোগ্যতা পরীক্ষার জন্য, ধ্রুবক হাইড্রোলিক গ্রেডিয়েন্টের অধীনে প্রবাহের হার পরিমাপ করুন।
  • তাপমাত্রা নিয়ন্ত্রিত পরীক্ষার জন্য, লক্ষ্যমাত্রা তাপমাত্রা সেট করুন এবং ভারসাম্য বজায় রাখুন।
• তথ্য সংগ্রহ: স্বয়ংক্রিয়ভাবে স্ট্রেস, প্রসার, pore চাপ, শোষণ, permeability প্রবাহ হার, তাপমাত্রা, বন্ডার উপাদান তরঙ্গ আকৃতি, ইত্যাদি, সব তিনটি দিকের জন্য রেকর্ড।
• সমাপ্তি এবং আনলোডিং: প্রিসেট স্ট্রেস, স্ট্রেস বা চক্রের সংখ্যা পৌঁছে গেলে থামুন; নমুনাটি আনলোড করুন এবং সরিয়ে নিন।
• তথ্য প্রক্রিয়াকরণ: সফটওয়্যার মূল চাপ পার্থক্য, ভলিউমেট্রিক চাপ, deviatoric চাপ, permeability সহগ, shear wave velocity, ইত্যাদি গণনা করে; চাপ পথ, চাপ-জাপ বাঁক গ্রাফ;একটি পরীক্ষার রিপোর্ট বের করে.
