ট্রিপল রিওলজিক্যাল ডাইরেক্ট শিয়ার যন্ত্রপাতি

পণ্যের বর্ণনা

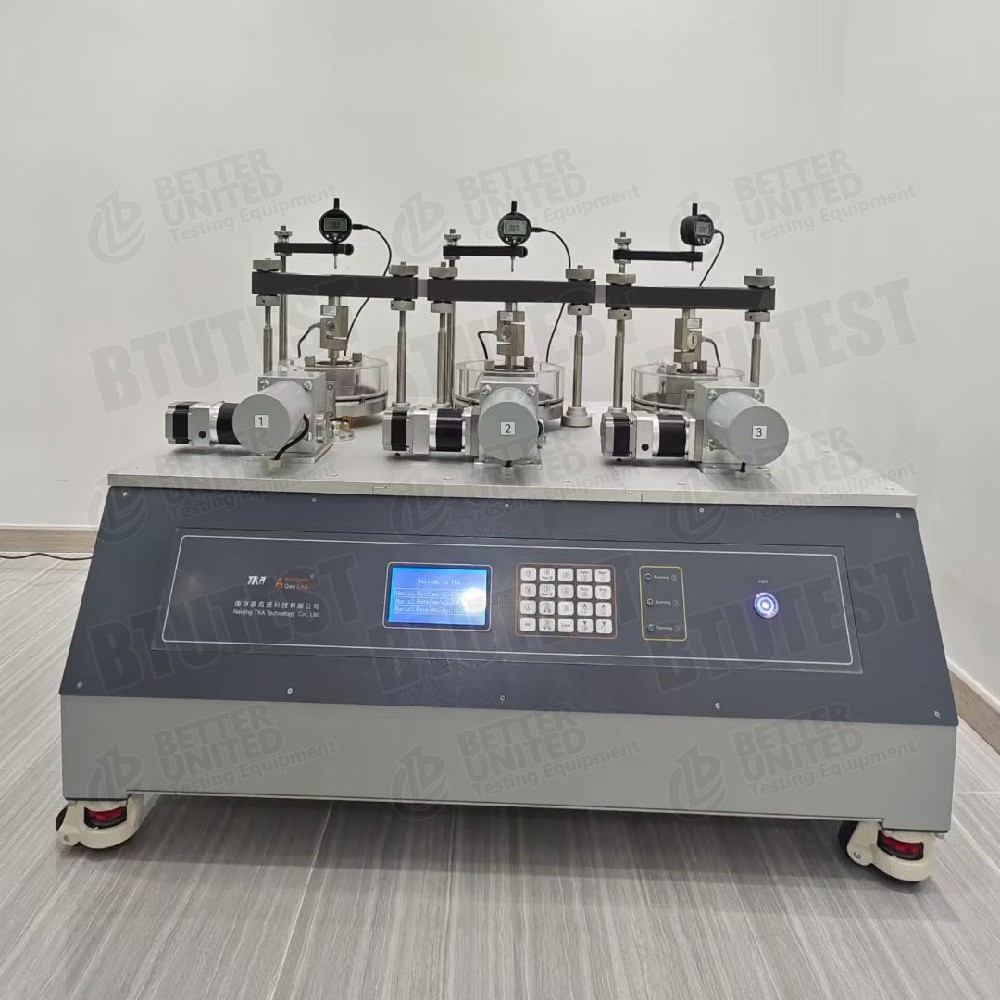

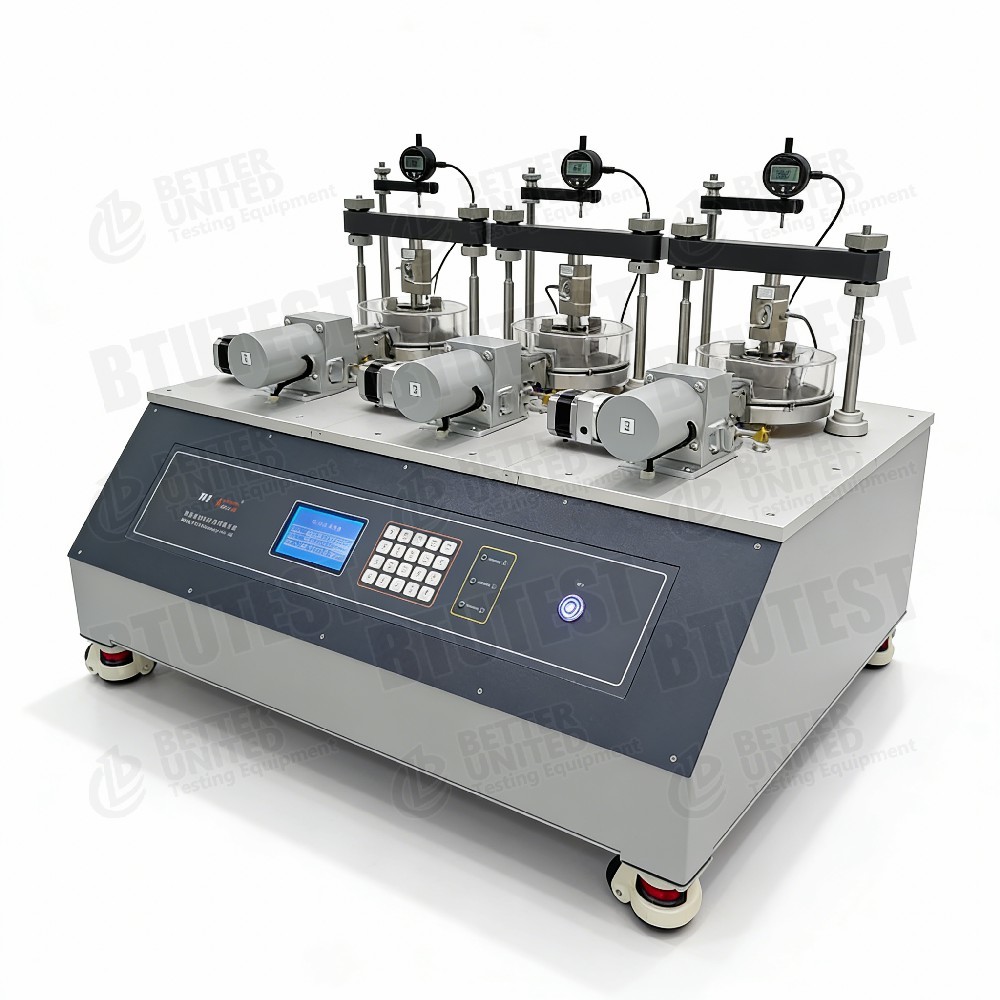

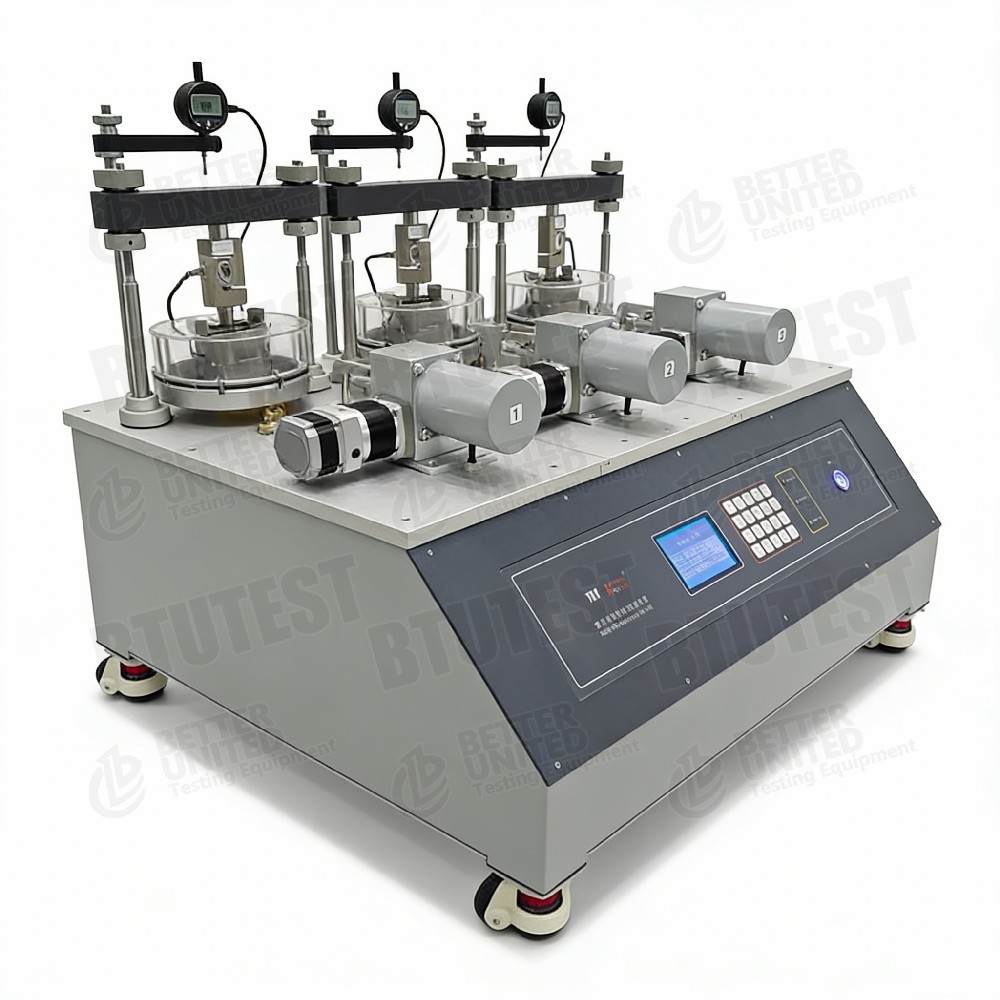

ট্রিপল রিওলজিক্যাল ডাইরেক্ট শিয়ার যন্ত্রপাতিবিটিইউ-টিআরএ সিরিজ (টিআরএ-1/টিআরএ-2/টিআরএ-3)

বর্ণনা

এই সিরিজ গঠিতট্রিপল rheological সরাসরি শিয়ার যন্ত্রপাতি, মডেলবিটিইউ-টিআরএ-1,বিটিইউ-টিআরএ-2,বিটিইউ-টিআরএ-3, তিনটি নমুনার একযোগে সরাসরি শিয়ার পরীক্ষার জন্য ডিজাইন করা হয়েছে, rheological (হামড়ানো) অধ্যয়নের জন্য বিশেষ উপযুক্ততা সহ। তিনটি মডেল প্রধানত অটোমেশন স্তর এবং ডেটা অধিগ্রহণ পদ্ধতিতে পৃথক:

• বিটিইউ-টিআরএ-১: বেসিক মডেল, এলসিডি ডিসপ্লে, কোনো ডেটা অধিগ্রহণ নেই
• বিটিইউ-টিআরএ-2: ডেটা অধিগ্রহণ মডেল, ডেটা লগিং সিস্টেমের সাথে সজ্জিত
• বিটিইউ-টিআরএ-3: সম্পূর্ণ স্বয়ংক্রিয় মডেল, সার্ভো বন্ধ-লুপ নিয়ন্ত্রণ

সাধারণ বৈশিষ্ট্য:

• ট্রিপল ইউনিট (একসাথে তিনটি নমুনা পরীক্ষা করে)
• নমুনার আকার: Φ61.8 × H20 মিমি (স্ট্যান্ডার্ড কাটিং রিং)
• শিয়ার রেট: 0.00001-6 মিমি/মিনিট, স্টেপলেস অ্যাডজাস্টমেন্ট
• সর্বাধিক স্বাভাবিক চাপ: 0.4 MPa (তিনটি মডেলের জন্য একই)
• সর্বোচ্চ শিয়ার স্ট্রেস: TRA-1 এর জন্য 0.4 MPa; TRA-2/3 এর জন্য 0.8 MPa
• পরীক্ষা মডিউল: ডাইরেক্ট শিয়ার, সাইক্লিক শিয়ার, রিওলজিক্যাল ডাইরেক্ট শিয়ার (TRA-2/3 এছাড়াও স্ট্যান্ডার্ড কনসোলিডেশন অন্তর্ভুক্ত)
• পরে আপগ্রেড করার বিকল্পগুলি: তাপমাত্রা নিয়ন্ত্রণ মডিউল (0~+90 ℃) এবং উচ্চ চাপ (1.6 MPa)

পরীক্ষার মান (আন্তর্জাতিক)

• ASTM D3080(সরাসরি শিয়ার পরীক্ষা)
• ASTM D7608(অবশিষ্ট শক্তি - পারস্পরিক শিয়ার)
• ASTM D5321(ইন্টারফেস শিয়ার - অনুরূপ নীতি)
• ISO 17892-10(সরাসরি শিয়ার পরীক্ষা)
• BS 1377-7(সরাসরি শিয়ার পরীক্ষা)
• ASTM D6519(ক্রিপ/রিওলজিকাল পরীক্ষা - মাটির রিওলজি পরীক্ষার মান উল্লেখ করতে পারে)

সরঞ্জাম শিয়ার রেট, স্বাভাবিক চাপ নিয়ন্ত্রণ, এবং স্থানচ্যুতি পরিমাপের জন্য এই মানগুলির প্রয়োজনীয়তা পূরণ করে।

স্পেসিফিকেশন

বিস্তারিত

• ট্রিপল ইউনিট ডিজাইন- তিনটি নমুনা একই সাথে কাঁটানো যেতে পারে (বিভিন্ন স্বাভাবিক চাপ বা অভিন্ন অবস্থা), কার্যক্ষমতা ব্যাপকভাবে উন্নত করে।
• নিম্ন স্বাভাবিক চাপ পরিসীমা- সর্বাধিক 0.4 MPa, নরম মাটি, পিট, উচ্চ-জল-সমৃদ্ধ মাটি এবং অন্যান্য নিম্ন-চাপযুক্ত অবস্থার জন্য উপযুক্ত।
• শিয়ার স্ট্রেস পার্থক্য- TRA-1 সর্বোচ্চ শিয়ার স্ট্রেস 0.4 MPa; TRA-2/3 0.8 MPa - পরেরটি উচ্চ শক্তির উপকরণ পরীক্ষা করতে পারে।
• লোডিং পদ্ধতি-
  • TRA-1/2: লিভার লোডিং (ওজন) - সহজ, নির্ভরযোগ্য, কিন্তু ম্যানুয়াল ওজন পরিবর্তন প্রয়োজন।
  • TRA-3: সার্ভো ক্লোজড-লুপ লোডিং - স্বয়ংক্রিয় স্বাভাবিক স্ট্রেস কন্ট্রোল, জটিল স্ট্রেস পাথ করতে সক্ষম।
• সেন্সর কনফিগারেশন-
  • TRA-1: 3 লোড সেল (প্রতি ইউনিটে একটি অনুভূমিক শিয়ার বল? লিভার ওজন থেকে গণনা করা স্বাভাবিক বল, কোন সেন্সর নেই) + 3 স্থানচ্যুতি সেন্সর।
  • TRA-2/3: 6 লোড সেল (সাধারণ + অনুভূমিক প্রতি ইউনিট), 3টি স্থানচ্যুতি সেন্সর (প্রতি ইউনিটে একটি অনুভূমিক)।
• অধিগ্রহণ পদ্ধতি-
  • TRA-1: শুধুমাত্র LCD ডিসপ্লে, ম্যানুয়াল রেকর্ডিং।
  • TRA-2: বাহ্যিক ডেটা লগার, স্বয়ংক্রিয় রেকর্ডিং।
  • TRA-3: সার্ভো ক্লোজড-লুপ, স্বয়ংক্রিয় নিয়ন্ত্রণ + অধিগ্রহণ।
• পরীক্ষা মডিউল- সমস্ত মডেল সরাসরি শিয়ার, সাইক্লিক শিয়ার এবং রিওলজিক্যাল ডাইরেক্ট শিয়ার সমর্থন করে। TRA-2/3 অতিরিক্তভাবে স্ট্যান্ডার্ড একত্রীকরণ (স্টেপ লোডিং) অন্তর্ভুক্ত করে।
• Rheological সরাসরি শিয়ার- সময়ের সাথে শিয়ার স্থানচ্যুতি পরিমাপ করে দীর্ঘমেয়াদী ক্রীপ পরীক্ষা।
• আপগ্রেড অপশন-
  • তাপমাত্রা নিয়ন্ত্রণ (0~+90℃): টেম্পারেচার-ক্রিপ কাপলিং স্টাডির জন্য।
  • উচ্চ চাপ (1.6 MPa): সর্বোচ্চ স্বাভাবিক চাপকে 0.4 MPa থেকে 1.6 MPa পর্যন্ত বাড়ায়, শক্ত মাটির জন্য উপযুক্ত।

আবেদন

• রিওলজিকাল স্টাডিজ- নরম মাটি, পিট, উচ্চ-জৈব মাটি ইত্যাদির সময়-নির্ভর বিকৃতি (হাঁটা) নির্ধারণ করুন।
• চক্রীয় শিয়ার- ভূমিকম্প, তরঙ্গ বা ট্র্যাফিক লোডিংয়ের অধীনে শক্তি হ্রাস অনুকরণ করুন।
• নরম মাটি প্রকৌশল- সাবগ্রেড নিষ্পত্তি, দীর্ঘমেয়াদী ঢাল স্থায়িত্ব বিশ্লেষণ।
• ট্রিপল উচ্চ-দক্ষতা পরীক্ষা- দ্রুত শক্তি পরামিতি নির্ধারণের জন্য তিনটি ভিন্ন স্বাভাবিক চাপে একই সাথে সরাসরি শিয়ার বা ক্রীপ পরীক্ষা।
• শিক্ষাদানের বিক্ষোভ- শিয়ার ব্যর্থতা এবং হামাগুড়ির ঘটনা কল্পনা করুন।
• তাপমাত্রার প্রভাব- ঐচ্ছিক তাপমাত্রা নিয়ন্ত্রণ মডিউল সহ, মাটির রিওলজিতে তাপমাত্রার প্রভাব অধ্যয়ন করুন।

সুবিধা

• ট্রিপল ইউনিট ডিজাইন- একটি পরীক্ষায় তিনটি ডেটা সেট পান, একটি একক-ইউনিট যন্ত্রপাতির কার্যক্ষমতার তিনগুণ।
• অত্যন্ত কম শিয়ার হার- 0.00001 মিমি/মিনিট, দীর্ঘমেয়াদী ক্রীপ পরীক্ষার জন্য উপযুক্ত।
• মডুলার আপগ্রেড পাথ- বেসিক (TRA-1) থেকে ডেটা অধিগ্রহণে (TRA-2) বা সম্পূর্ণ স্বয়ংক্রিয় (TRA-3) আপগ্রেড করুন।
• একাধিক পরীক্ষার মোড- ডাইরেক্ট শিয়ার, সাইক্লিক শিয়ার, রিওলজিক্যাল ডাইরেক্ট শিয়ার, কনসোলিডেশন ইত্যাদি।
• পরে প্রসারণযোগ্যতা- ঐচ্ছিক তাপমাত্রা নিয়ন্ত্রণ এবং উচ্চ-চাপ আপগ্রেড ক্ষমতা বৃদ্ধি করে।
• লিভার লোডিং (TRA-1/2)- সহজ, নির্ভরযোগ্য, শক্তির প্রয়োজন নেই, কম খরচে।
• সার্ভো ক্লোজড-লুপ (TRA-3)- উচ্চ-নির্ভুলতা স্বয়ংক্রিয় নিয়ন্ত্রণ, জটিল স্ট্রেস পাথের জন্য উপযুক্ত।
• উচ্চ-রেজোলিউশন স্থানচ্যুতি পরিমাপ- ছোট লতানো বিকৃতি নিরীক্ষণের জন্য উপযুক্ত।

কি চয়ন করুন

পরীক্ষার প্রয়োজনীয়তা এবং বাজেটের উপর ভিত্তি করে মডেল নির্বাচন করুন:

দ্রষ্টব্য: TRA-3-এর সার্ভো ক্লোজড-লুপ সিস্টেম স্বয়ংক্রিয়ভাবে স্বাভাবিক চাপ নিয়ন্ত্রণ করে, যা ক্রীপ পরীক্ষার সময় ধ্রুবক চাপ বজায় রাখার জন্য অত্যন্ত উপকারী। দীর্ঘমেয়াদী রিওলজিকাল গবেষণার জন্য, TRA-3 দৃঢ়ভাবে সুপারিশ করা হয়।

প্রক্রিয়া প্রবাহ

উদাহরণ:সম্পূর্ণ স্বয়ংক্রিয় ট্রিপল রিওলজিক্যাল ডাইরেক্ট শিয়ার যন্ত্রপাতি ব্যবহার করে নরম মাটিতে ক্রীপ শিয়ার টেস্ট (ধ্রুবক স্বাভাবিক চাপ)বিটিইউ-টিআরএ-3)

• নমুনা প্রস্তুতি
  • একটি Φ61.8×20 মিমি কাটিং রিং ব্যবহার করে তিনটি অবিচ্ছিন্ন বা পুনরায় তৈরি করা নরম মাটির নমুনা কাটুন।
  • প্রাথমিক জল উপাদান এবং ঘনত্ব পরিমাপ; প্রয়োজনে পরিপূর্ণ করুন।

• নমুনা ইনস্টলেশন
  • তিনটি নমুনা তিনটি ইউনিটের নীচের শিয়ার বাক্সে রাখুন, উপরের বাক্স, ছিদ্রযুক্ত পাথর এবং লোডিং প্লেটগুলি ইনস্টল করুন।
  • সরাসরি শিয়ার লোডিং ফ্রেমে ট্রিপল শিয়ার বক্স অ্যাসেম্বলি রাখুন।
  • প্রতিটি শিয়ার বাক্সের জন্য স্বাভাবিক এবং অনুভূমিক লোডিং রডগুলিকে সংযুক্ত করুন; স্থানচ্যুতি সেন্সর ইনস্টল করুন (প্রতি ইউনিটে একটি অনুভূমিক, এবং ঐচ্ছিক উল্লম্ব স্থানচ্যুতি সেন্সর)।

• স্বাভাবিক চাপ প্রয়োগ করুন
  • সফ্টওয়্যারে, প্রতিটি শিয়ার বক্সের জন্য স্বতন্ত্র লক্ষ্য স্বাভাবিক চাপ সেট করুন (যেমন, 50, 100, 200 kPa)।
  • সার্ভো সিস্টেম স্বয়ংক্রিয়ভাবে প্রযোজ্য এবং ধ্রুবক স্বাভাবিক চাপ বজায় রাখে।
  • স্থিতিশীল হওয়া পর্যন্ত স্বাভাবিক স্থানচ্যুতি (একত্রীকরণ) রেকর্ড করুন (স্থিতিশীলতার মানদণ্ড সেট করা যেতে পারে)।

• শিয়ার প্যারামিটার সেট করুন
  • "রিওলজিক্যাল ডাইরেক্ট শিয়ার টেস্ট" মডিউল নির্বাচন করুন।
  • শিয়ার স্ট্রেস লেভেল সেট করুন (যেমন, সর্বোচ্চ শক্তির 70%) অথবা শিয়ার রেট সেট করুন (যেমন, ক্রপের জন্য 0.0001 মিমি/মিনিট)।
  • পরীক্ষার সময়কাল (যেমন, 72 ঘন্টা) বা স্থানচ্যুতি সীমা সেট করুন।
  • নিয়ন্ত্রণ মোড চয়ন করুন: চাপ নিয়ন্ত্রণ (ধ্রুব শিয়ার স্ট্রেস) হামাগুড়ির জন্য।

• শিয়ারিং শুরু করুন
  • সেট শিয়ার স্ট্রেস (বা হার) প্রয়োগ করতে অনুভূমিক সার্ভো সিস্টেম শুরু করুন।
  • সফ্টওয়্যারটি রিয়েল টাইমে প্রতিটি শিয়ার বক্সের জন্য অনুভূমিক শিয়ার বল, অনুভূমিক স্থানচ্যুতি, স্বাভাবিক স্থানচ্যুতি এবং সময় রেকর্ড করে।
  • প্লট ক্রীপ কার্ভ (শিয়ার ডিসপ্লেসমেন্ট বনাম সময়)।

• স্টপ কন্ডিশন
  • প্রিসেট সময় বা স্থানচ্যুতি সীমা পৌঁছে গেলে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

• Disassembly এবং পরিষ্কার
  • স্বাভাবিক বল আনলোড করুন, অনুভূমিক পিস্টন প্রত্যাহার করুন, নমুনাগুলি সরান।
  • রেকর্ড ব্যর্থতা মোড, শিয়ার বক্স পরিষ্কার.

• ডেটা প্রসেসিং
  • সফ্টওয়্যার ক্রীপ কার্ভ প্লট করে, ক্রীপ রেট গণনা করে, দীর্ঘমেয়াদী শক্তি ইত্যাদি।
  • সাইক্লিক শিয়ার টেস্টের জন্য, মডুলাস ডিগ্রেডেশন, ড্যাম্পিং রেশিও ইত্যাদি গণনা করুন।
  • পরীক্ষার রিপোর্ট তৈরি করুন।

TRA-1 বা TRA-2-এর জন্য:

• TRA-1 মানগুলির ম্যানুয়াল রিডিং প্রয়োজন; স্বয়ংক্রিয়ভাবে বক্ররেখা প্লট করতে পারে না।
• TRA-2 স্বয়ংক্রিয়ভাবে ডেটা অর্জন করতে পারে, তবে স্বাভাবিক চাপ অবশ্যই ওজন ব্যবহার করে ম্যানুয়ালি প্রয়োগ করতে হবে; শিয়ার স্ট্রেস/রেট কন্ট্রোলারের মাধ্যমে সেট করা হয়।

সারাংশ:BTU-TRA সিরিজের ট্রিপল রিওলজিক্যাল ডাইরেক্ট শিয়ার যন্ত্রপাতি ম্যানুয়াল লিভার-লোডিং থেকে সম্পূর্ণ স্বয়ংক্রিয় সার্ভো ক্লোজড-লুপ পর্যন্ত তিনটি কনফিগারেশন অফার করে। এটি সরাসরি শিয়ার, সাইক্লিক শিয়ার, এবং নরম মাটি, পিট এবং অনুরূপ পদার্থের উপর rheological (হামড়ানো) পরীক্ষার জন্য উপযুক্ত। ট্রিপল নকশা ব্যাপকভাবে দক্ষতা উন্নত. নির্বাচন ডেটা অধিগ্রহণের প্রয়োজন, অটোমেশন স্তর এবং বাজেটের উপর ভিত্তি করে হওয়া উচিত। পরবর্তী আপগ্রেডগুলির মধ্যে রয়েছে তাপমাত্রা নিয়ন্ত্রণ (0~90 ℃) এবং উচ্চ চাপ (1.6 MPa) প্রয়োগের পরিসর প্রসারিত করার জন্য।
