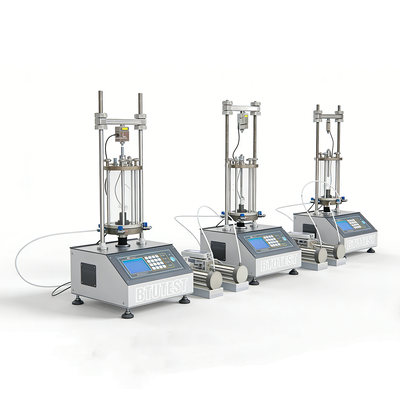

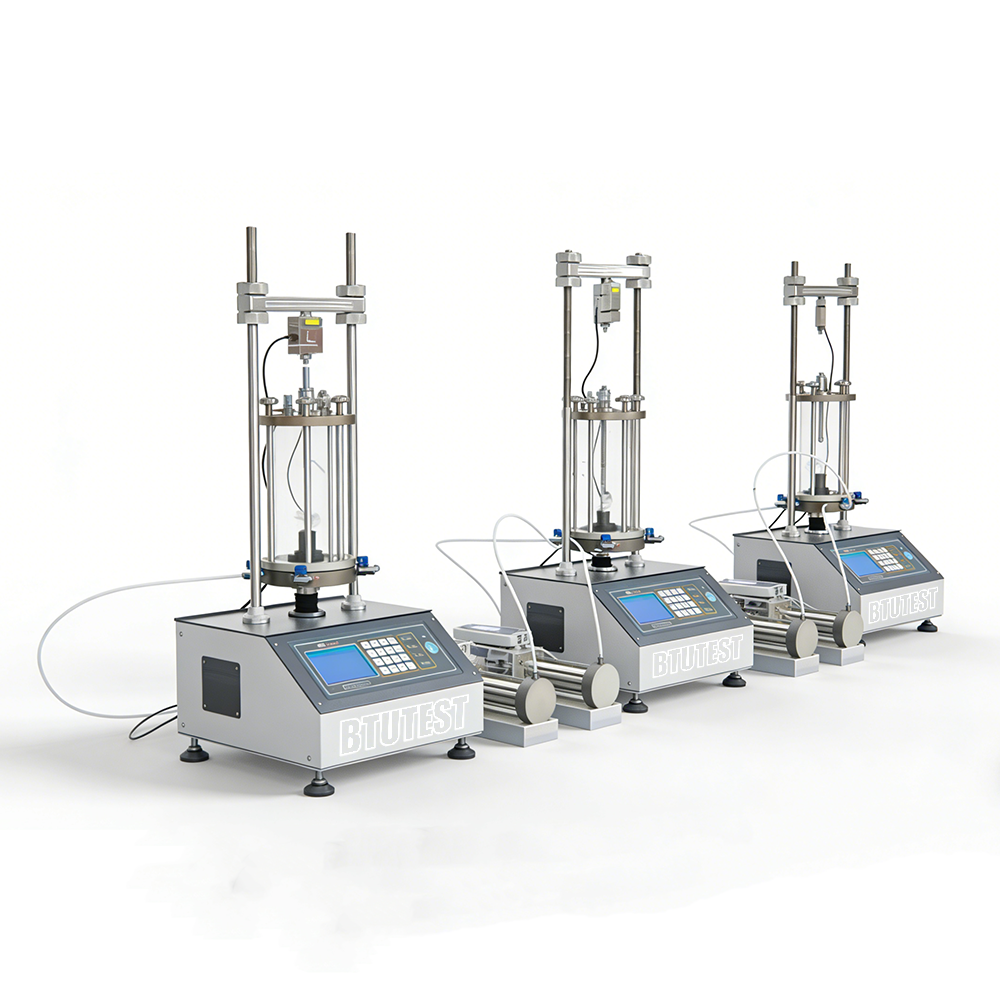

স্বয়ংক্রিয় ট্রায়াক্সিয়াল টেস্টিং সিস্টেম

পণ্যের বর্ণনা

                                                           স্বয়ংক্রিয় ট্রায়াক্সিয়াল টেস্টিং সিস্টেম





1. বর্ণনা

BTU-TTS সিরিজ হল aমাল্টি-ফাংশনাল জিওটেকনিক্যাল ট্রায়াক্সিয়াল টেস্টিং সিস্টেমবিভিন্ন স্ট্রেস পাথ এবং নিষ্কাশন অবস্থার অধীনে মাটির যান্ত্রিক বৈশিষ্ট্য নির্ধারণ করতে ব্যবহৃত হয়। সিরিজটিতে একাধিক মডেল রয়েছে, যা ছোট নমুনা থেকে বড় মোটা-দানাযুক্ত মাটির নমুনা পর্যন্ত পরীক্ষার প্রয়োজনীয়তাকে কভার করে। সিস্টেমটি অক্ষীয় লোড, কোষের চাপ, পিছনের চাপ, শিয়ার রেট নিয়ন্ত্রণ, এবং ডেটা অধিগ্রহণ মডিউলগুলিকে একীভূত করে, বিভিন্ন স্ট্যান্ডার্ড ট্রায়াক্সিয়াল পরীক্ষা পদ্ধতি সমর্থন করে।



2. টেস্ট স্ট্যান্ডার্ড

যদিও সারণিটি সাধারণ ট্রায়াক্সিয়াল পরীক্ষার স্পেসিফিকেশনের উপর ভিত্তি করে স্ট্যান্ডার্ড সংখ্যাগুলিকে স্পষ্টভাবে তালিকাভুক্ত করে না, সিস্টেমটি নিম্নলিখিত দেশীয় এবং আন্তর্জাতিক মানগুলি পূরণ করে:

•ASTM D4767(একত্রিত অপ্রয়োজনীয় ট্রায়াক্সিয়াল কম্প্রেশন টেস্ট)

•ASTM D7181(একত্রিত নিষ্কাশন ট্রায়াক্সিয়াল কম্প্রেশন টেস্ট)

•ASTM D2850(Unconsolidated Undrained Triaxial Test)

•BS 1377: পার্ট 7(ব্রিটিশ স্ট্যান্ডার্ড ট্রায়াক্সিয়াল টেস্ট)

•ISO 17892-8(মাটির ট্রায়াক্সিয়াল শিয়ার টেস্ট)

•এসএল 237-1999(চীনা জিওটেকনিক্যাল টেস্ট প্রসিডিউর), ইত্যাদি।



3. স্পেসিফিকেশন

মডেল	সর্বোচ্চ নমুনার আকার (মিমি)	সর্বোচ্চ অক্ষীয় বল (kN)	শিয়ার রেট রেঞ্জ (মিমি/মিনিট)	কোষ/পিঠ চাপের পরিমাণ (মিলি)	সর্বোচ্চ বায়ুচাপ (MPa)
BTU-TTS-1F	Φ70 × H140	10	0.00001～ 9.99999	150 (সেল) / 250 (পিছনে) @ 2MPa	2
BTU-TTS-3F	Φ101 × H200	30	0.00001～ 9.99999	150 (সেল) / 250 (পিছনে) @ 2MPa	2
BTU-TTS-5F	Φ38 × H76 এবং Φ50 × H100	50	0.00001～ 9.99999	150 (সেল) / 250 (পিছনে) @ 2MPa	2
BTU-TTS-6F	Φ150 × H300	60	0.00001～ 9.99999	150 (সেল) / 250 (পিছনে) @ 2MPa	2
BTU-TTS-10F	Φ150 (উচ্চতা নির্দিষ্ট করা নেই)	100	0.00001～10	3000 @ 3MPa	3
BTU-TTS-20F	আনুমানিক Φ200	200	0.00001～10	3000 @ 3MPa	3
BTU-TTS-100	Φ300 × H600	1000	0.00001～5.6	8000 @ 3MPa	3
BTU-TTS-200	Φ300 × H600	2000	0.00001～5.6	16000 @ 6MPa	6



4. বিস্তারিত

•নিয়ন্ত্রক: উচ্চ নির্ভুল চাপ/ভলিউম নিয়ন্ত্রণ সমর্থন করে, সেল চাপ এবং পিছনের চাপের জন্য স্বাধীন নিয়ামক।

•ডেটা অধিগ্রহণ মডিউল: স্ট্যান্ডার্ড, অক্ষীয় বল, স্থানচ্যুতি, ছিদ্র চাপ, ভলিউম পরিবর্তনের রিয়েল-টাইম রেকর্ডিংয়ের জন্য।

•সফ্টওয়্যার ফাংশন: নিম্নলিখিত পরীক্ষা মডিউল অন্তর্ভুক্ত:

◦ পিছনের চাপ স্যাচুরেশন

◦ আইসোট্রপিক/অ্যানিসোট্রপিক একত্রীকরণ

◦ একত্রিত অপ্রয়োজনীয় (UU)

◦ ছিদ্র চাপ পরিমাপ সহ একত্রিত অপ্রয়োজনীয় (CU)

◦ ভলিউম পরিবর্তন পরিমাপ সহ একত্রিত নিষ্কাশন (সিডি)

◦ K₀ একত্রীকরণ

◦ স্ট্রেস পাথ টেস্টিং

◦ রিওলজিক্যাল পরীক্ষা

◦ সেন্সর ক্রমাঙ্কন

◦ পোস্ট-প্রসেসিং এবং ডেটা এক্সপোর্ট

•বায়ুর চাপ: কোষ এবং পিছনে চাপ প্রয়োগ করতে ব্যবহৃত; মডেল 2/3/6 MPa স্তর প্রদান করে।



5. আবেদন

•ভূ-প্রযুক্তিগত সাইট তদন্ত: ভিত্তি মৃত্তিকা এবং সাবগ্রেড মৃত্তিকার শিয়ার শক্তি পরামিতি (c, φ) নির্ধারণ করুন।

•বাঁধ উপাদান পরীক্ষা: বড় মডেল (100/200) মোটা-দানাযুক্ত মাটি এবং রকফিলের উপর ট্রায়াক্সিয়াল পরীক্ষার জন্য উপযুক্ত।

•ঢাল স্থায়িত্ব বিশ্লেষণ: বিভিন্ন নিষ্কাশন অবস্থার অধীনে স্ট্রেস-স্ট্রেন কার্ভ প্রাপ্ত.

•আন্ডারগ্রাউন্ড ইঞ্জিনিয়ারিং: খনন এবং লোড করার সময় ছিদ্র চাপ প্রতিক্রিয়া অনুকরণ.

•গবেষণা এবং শিক্ষাদান: মাটি গঠনমূলক মডেল এবং স্ট্রেস পাথ অধ্যয়নের বৈধতা জন্য ব্যবহৃত.



6. সুবিধা

•প্রশস্ত লোড এবং আকার পরিসীমা: 10 kN থেকে 2000 kN পর্যন্ত, সূক্ষ্ম দানাদার থেকে খুব বড় মোটা-দানাযুক্ত মাটি ঢেকে রাখে।

•আল্ট্রা-লো শিয়ার কন্ট্রোল: নূন্যতম 0.00001 মিমি/মিনিট, ক্রীপ/রিওলজিক্যাল পরীক্ষার জন্য উপযুক্ত।

•উচ্চ নির্ভুলতা ভলিউম পরিমাপ: ব্যাক প্রেসার ভলিউম নিয়ন্ত্রণ 16000 মিলি পর্যন্ত, বড় নমুনা নিষ্কাশন/ভলিউম পরিবর্তনের প্রয়োজনীয়তা পূরণ করে।

•সম্পূর্ণ স্বয়ংক্রিয় সফ্টওয়্যার নিয়ন্ত্রণ: মানব ত্রুটি হ্রাস, একাধিক মান পরীক্ষা পদ্ধতি সংহত করে।

•মডুলার ডিজাইন: সেল/ব্যাক প্রেসার এবং বাতাসের চাপের নমনীয় কনফিগারেশন; সহজ সেন্সর ক্রমাঙ্কন।



7. প্যারামিটার (সারাংশ)

প্যারামিটার	পরিসীমা / মান
নমুনা ব্যাস	70 মিমি ~ 300 মিমি (বা বড়)
সর্বোচ্চ অক্ষীয় বল	10 kN ~ 2000 kN
শিয়ার হার	0.00001 ~ 10 মিমি/মিনিট (মডেলের উপর নির্ভর করে)
কোষের চাপ	2 MPa / 3 MPa / 6 MPa
সেল ভলিউম	150 মিলি ~ 16000 মিলি
পিছনে চাপ ভলিউম	250 মিলি ~ 16000 মিলি
নিয়ন্ত্রণ পদ্ধতি	কম্পিউটার স্বয়ংক্রিয় নিয়ন্ত্রণ + ডেটা অধিগ্রহণ
পরীক্ষার ধরন	UU, CU, CD, K₀, স্ট্রেস পাথ, রিওলজি





8. কি চয়ন করুন

নমুনার ধরন এবং পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে সুপারিশ:

নমুনার ধরন	প্রস্তাবিত মডেল	কারণ
সূক্ষ্ম দানাদার মাটি (কাদামাটি, পলি) ব্যাস ≤70 মিমি	BTU-TTS-1F	10kN পর্যাপ্ত, উচ্চ গতির নির্ভুলতা, UU/CU/CD এর জন্য উপযুক্ত
বালি, সূক্ষ্ম নুড়ি ব্যাস ≤101 মিমি	BTU-TTS-3F	30kN, 3MPa কোষের চাপ, রুটিন ট্রায়াক্সিয়াল চাহিদা পূরণ করে
মাঝারি নুড়ি, মোটা বালি ব্যাস ≤150 মিমি	BTU-TTS-5F বা 10F	60~100kN, কোষের চাপ 3~6MPa, ঐচ্ছিক বড় পিছনের চাপের পরিমাণ
মোটা দানাদার মাটি, চূর্ণ পাথর ব্যাস ≤200 মিমি	BTU-TTS-20F	200kN, সাবগ্রেড/ড্যাম উপকরণের জন্য উপযুক্ত
খুব বড় মোটা-দানাযুক্ত মাটি, রকফিল ব্যাস ≤300 মিমি	BTU-TTS-100	1000kN, উচ্চ কঠোরতা, উচ্চ চাপের ট্রায়াক্সিয়াল পরীক্ষার জন্য
অতি-উচ্চ চাপ (যেমন, গভীর শিলা)	BTU-TTS-200	2000kN, নমুনার আকার নিশ্চিত করুন

এছাড়াও বিবেচনা করুন: ছিদ্র চাপ পরিমাপ, ভলিউম পরিবর্তন নির্ভুলতা, স্ট্রেস পাথ নিয়ন্ত্রণ ক্ষমতা, এবং সাইটে সংকুচিত বায়ু সরবরাহের প্রয়োজন।



9. প্রক্রিয়া প্রবাহ

নীচে একটি সাধারণ জন্য একটি প্রমিত পদ্ধতি আছেএকত্রীকৃত আন্ডারড্রেনড (সিইউ) পরীক্ষাBTU-TTS সিরিজ ব্যবহার করে (বেশিরভাগ পদক্ষেপ স্বয়ংক্রিয়ভাবে সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত):

ধাপ 1: নমুনা প্রস্তুতি এবং ইনস্টলেশন

• মডেলের নমুনা আকার (যেমন, Φ70×H140 মিমি) অনুযায়ী পুনর্গঠিত বা অবিচ্ছিন্ন মাটির নমুনা প্রস্তুত করুন।

• নমুনার চারপাশে ছিদ্রযুক্ত পাথর, ফিল্টার পেপার, রাবার মেমব্রেন একত্রিত করুন এবং ট্রায়াক্সিয়াল সেল বেসে রাখুন।

• ছিদ্র চাপ সেন্সর এবং উপরের ড্রেনেজ লাইন ইনস্টল করুন, সেলটি সিল করুন।

ধাপ 2: সিস্টেম ফিলিং এবং ডি-এয়ারিং

• সেল এবং ব্যাক প্রেসার কন্ট্রোলার খুলুন, ডি-এয়ারড জল দিয়ে লাইন এবং সেল পূরণ করুন, বায়ু বুদবুদগুলি সরান।

• সঠিক ভলিউম পরিবর্তন পরিমাপ নিশ্চিত করতে সফ্টওয়্যারের "লাইন ডি-এয়ারিং" ফাংশন ব্যবহার করুন।

ধাপ 3: পিছনের চাপ স্যাচুরেশন

• সফ্টওয়্যারে "ব্যাক প্রেসার স্যাচুরেশন" মডিউল নির্বাচন করুন।

• টার্গেট ব্যাক প্রেসার (যেমন, 300 kPa) এবং সেল প্রেসার (20~50 kPa পিছনের চাপের উপরে) সেট করুন।

• ছিদ্র চাপ সহগ B (সাধারণত B≥0.95 সম্পূর্ণ স্যাচুরেশন নির্দেশ করে) পর্যবেক্ষণ করার সময় স্বয়ংক্রিয়ভাবে স্টেপড ব্যাক চাপ প্রয়োগ করুন।

ধাপ 4: আইসোট্রপিক/অ্যানিসোট্রপিক একত্রীকরণ

• সফ্টওয়্যারে "একত্রীকরণ" মডিউল নির্বাচন করুন।

• টার্গেট সেল চাপ (বা K₀ শর্ত) এবং একত্রীকরণ সময়/ভলিউম পরিবর্তন স্থিতিশীলতার মানদণ্ড সেট করুন।

• সিস্টেম স্বয়ংক্রিয়ভাবে ভলিউম পরিবর্তন এবং ছিদ্র চাপ অপচয় রেকর্ড করে, একত্রীকরণ লগ তৈরি করে।

ধাপ 5: শিয়ারিং (নিষ্কাশিত বা নিষ্কাশন)

• "শিয়ারিং" মডিউল নির্বাচন করুন, শিয়ার রেট সেট করুন (যেমন, 0.05 মিমি/মিনিট)।

• অক্ষীয় লোডিং শুরু করুন; সিস্টেম রিয়েল-টাইম রেকর্ড করে অক্ষীয় বল, স্থানচ্যুতি, ছিদ্র চাপ (CU) বা ভলিউম পরিবর্তন (CD)।

• স্বয়ংক্রিয়ভাবে শিখর বা সমাপ্তির অবস্থা সনাক্ত করুন (যেমন, স্ট্রেন 20% ছুঁয়েছে)।

ধাপ 6: পরীক্ষা সমাপ্তি এবং ডেটা প্রক্রিয়াকরণ

• সফ্টওয়্যার স্বয়ংক্রিয়ভাবে লোড হওয়া বন্ধ করে, কোষের চাপ প্রকাশ করে, কাঁচা ডেটা রপ্তানি করে (স্ট্রেস, স্ট্রেন, ছিদ্র চাপ, ভলিউম পরিবর্তন)।

• পোস্ট-প্রসেসিং মডিউল শিয়ার শক্তি পরামিতি (c, φ), ইলাস্টিক মডুলাস, ব্যর্থতা স্ট্রেন ইত্যাদি গণনা করে।

• পরীক্ষার রিপোর্ট তৈরি করুন, এক্সেল/পিডিএফ-এ রপ্তানি করুন।

ধাপ 7: সরঞ্জাম পরিষ্কার এবং রক্ষণাবেক্ষণ

• সেল জল নিষ্কাশন, নমুনা অপসারণ.

• পরিষ্কার লাইন এবং ছিদ্রযুক্ত পাথর; সেন্সর শূন্য চেক সঞ্চালন.

অন্যান্য পরীক্ষার ধরনগুলির জন্য (UU, CD, স্ট্রেস পাথ, রিওলজি), শুধুমাত্র নিষ্কাশনের অবস্থা এবং নিয়ন্ত্রণ লক্ষ্যমাত্রা স্যাচুরেশন/একত্রীকরণ/শিয়ারিং পর্যায়ে পরিবর্তিত হয়; সফ্টওয়্যার সেই অনুযায়ী অন্তর্নির্মিত উইজার্ড প্রদান করে।
