লিভার-টাইপ অসম্পৃক্ত সরাসরি শিয়ার যন্ত্রপাতি

পণ্যের বর্ণনা

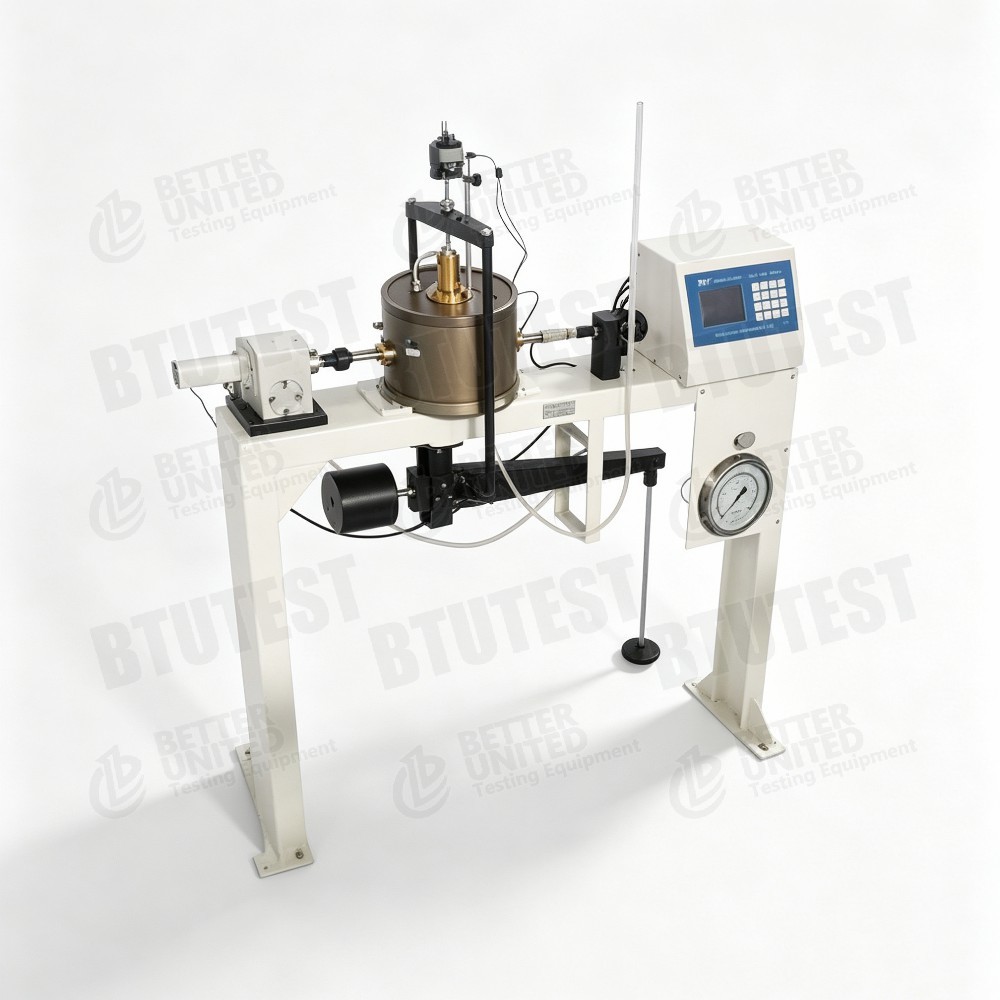

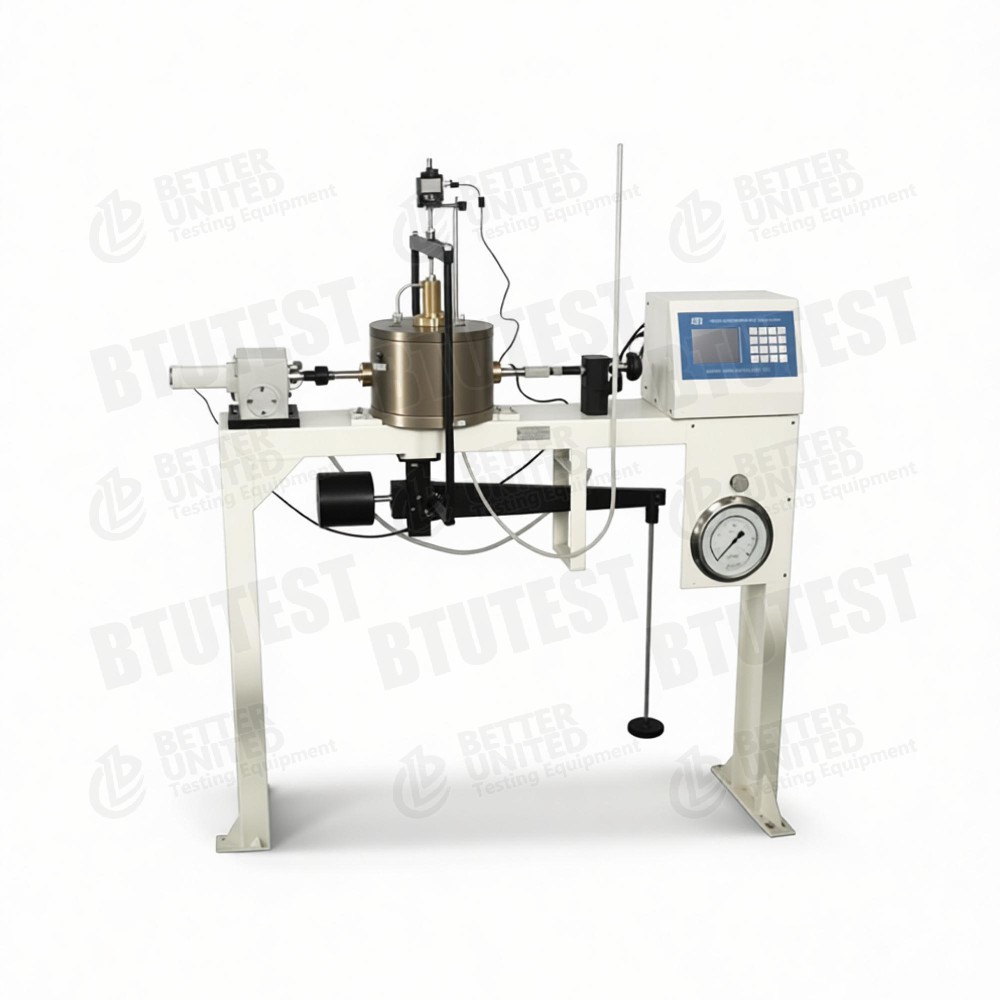

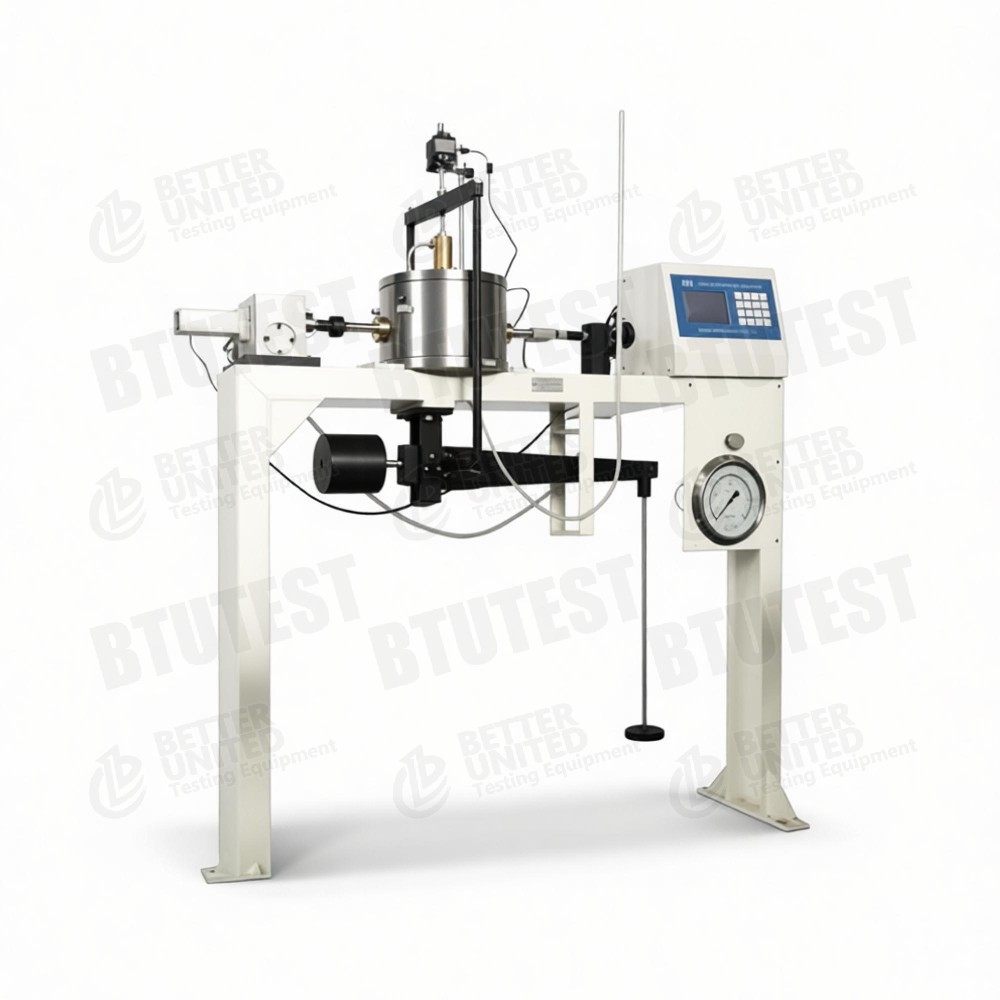

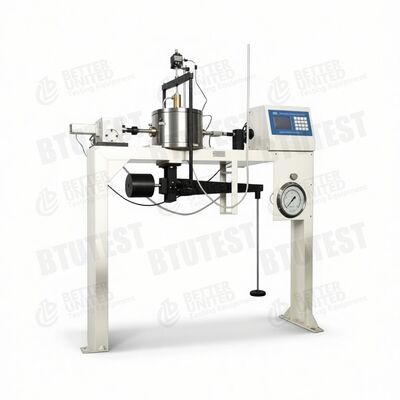

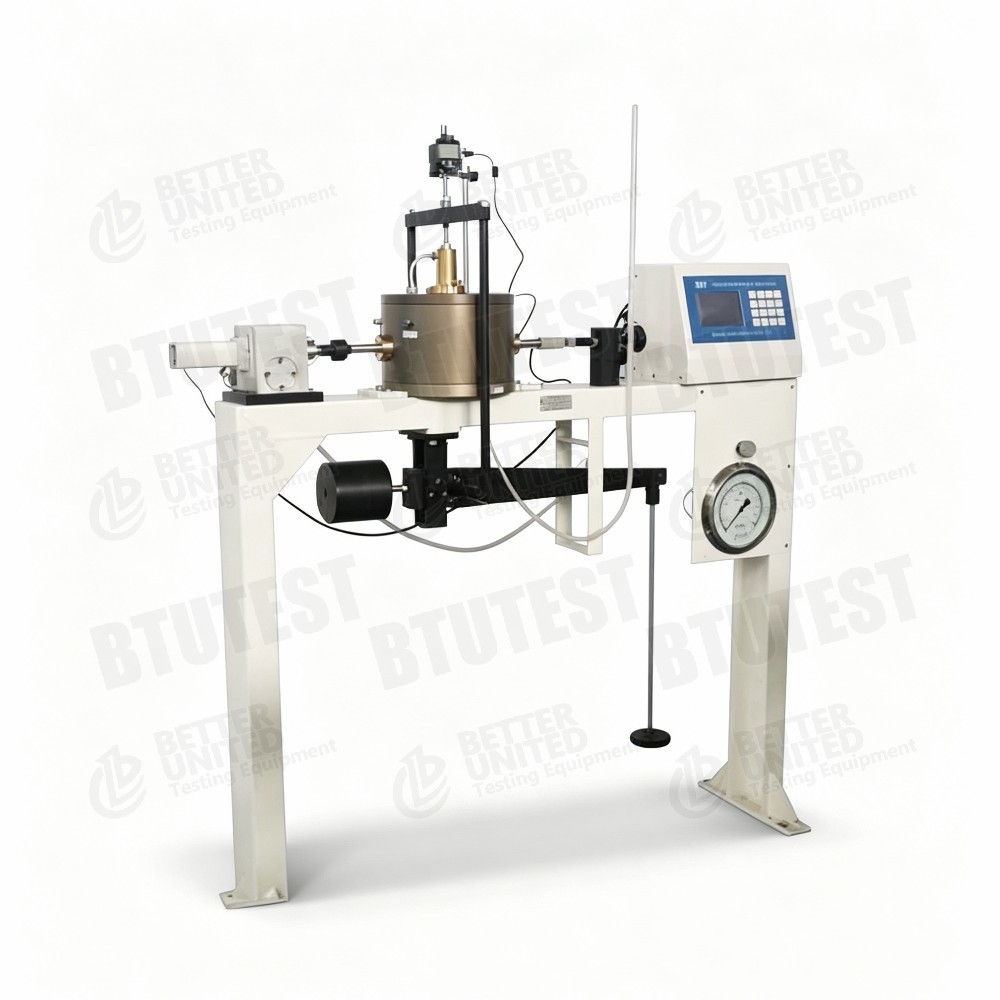

লিভার-টাইপ অসম্পৃক্ত সরাসরি শিয়ার যন্ত্রপাতি

মডেলবিটিইউ-DDS-1U

বর্ণনা

এই যন্ত্রপাতি একটিলিভার-টাইপ অসম্পৃক্ত সরাসরি শিয়ার যন্ত্রপাতি, মডেলবিটিইউ-DDS-1U, বিশেষভাবে অসম্পৃক্ত মাটির শিয়ার শক্তি পরীক্ষার জন্য ডিজাইন করা হয়েছে। এটি একটি বিশেষ অসম্পৃক্ত চাপ কোষ এবং শিয়ার বক্স ব্যবহার করে, লিভার লোডিংয়ের মাধ্যমে স্বাভাবিক চাপ প্রয়োগ করে এবং একটি সিরামিক ডিস্ক এবং ছিদ্র-এয়ার চাপ নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে ম্যাট্রিক সাকশন নিয়ন্ত্রণ করে। প্রধান বৈশিষ্ট্য:

• বিশেষায়িত চাপ কোষ: ছিদ্র-বাতাসের চাপ দ্বারা প্রভাবিত না হয়ে নেট স্বাভাবিক চাপ প্রয়োগ করে; পৃষ্ঠ জারা প্রতিরোধের এবং উচ্চ শক্তি জন্য চিকিত্সা.
• বিশেষায়িত শিয়ার বক্স: Ø61.8 মিমি × H20 মিমি, সিরামিক ডিস্কের সহজ প্রতিস্থাপনের জন্য একটি সিরামিক ডিস্ক ধারক দিয়ে সজ্জিত (5 বার, মার্কিন যুক্তরাষ্ট্র থেকে আমদানি করা) এবং ভ্যাকুয়াম স্যাচুরেশন দ্বারা সুবিধাজনক ডি-এয়ারিং।
• শিয়ার স্পিড: 0.00001–6 মিমি/মিনিট, স্টেপলেস অ্যাডজাস্টমেন্ট, এলসিডি ডিসপ্লে।
• সর্বাধিক অনুভূমিক শিয়ার বল: 5 kN (ঐচ্ছিক 10 kN)।
• সাধারণ চাপ: স্টেজড লিভার লোডিং (ওজন ঐচ্ছিক, সর্বোচ্চ 1600 kPa)।
• সাধারণ স্থানচ্যুতি: পরিসীমা 12.7 মিমি, রেজোলিউশন 0.01 মিমি।
• ভলিউম পরিবর্তন পরিমাপ: পরিসীমা 0-200 মিলি, রেজোলিউশন 0.01 মিলি।
• ছিদ্র-বায়ু চাপ: 0-0.6 MPa, গ্রেড 0.25 চাপ গেজ সহ।
• তথ্য অধিগ্রহণ সিস্টেম অন্তর্ভুক্ত.

পরীক্ষার মান (আন্তর্জাতিক)

• ASTM D3080(সরাসরি শিয়ার পরীক্ষা)
• ASTM D5298(সাকশন পরিমাপ)
• ASTM D6836(অক্ষ-অনুবাদ কৌশল সহ অসম্পৃক্ত মাটি পরীক্ষা পদ্ধতি)
• ISO 17892-10(সরাসরি শিয়ার পরীক্ষা)
• BS 1377-7(সরাসরি শিয়ার পরীক্ষা)
• অসম্পৃক্ত মাটির অবশিষ্ট শক্তি উল্লেখ করতে পারেASTM D7608এবং অনুরূপ।

যন্ত্রটি ছিদ্র-বায়ু চাপ এবং মোট স্বাভাবিক চাপ নিয়ন্ত্রণ করে, অক্ষ-অনুবাদ প্রযুক্তির মৌলিক প্রয়োজনীয়তাগুলি পূরণ করে নেট স্বাভাবিক চাপ নিয়ন্ত্রণ করে।

স্পেসিফিকেশন

বিস্তারিত

• অসম্পৃক্ত চাপ কোষ- বিশেষভাবে ডিজাইন করা হয়েছে যাতে সাধারণ লোডিং পিস্টন সেলের বিরুদ্ধে সিল করে; প্রয়োগকৃত স্বাভাবিক চাপ ছিদ্র-বাতাসের চাপ দ্বারা প্রতিহত হয় না, যা নেট স্বাভাবিক চাপের স্বাধীন নিয়ন্ত্রণের অনুমতি দেয় (σ_net = σ – u_a)।
• শিয়ার বক্স এবং সিরামিক ডিস্ক– শিয়ার বক্সের বেসে সিরামিক ডিস্কের জন্য একটি ধারক রয়েছে, যা বিভিন্ন বায়ু-প্রবেশ মান (স্ট্যান্ডার্ড 5 বার, 500 kPa এয়ার-এন্ট্রি মানের সাথে সম্পর্কিত) সহ ডিস্কগুলির দ্রুত প্রতিস্থাপনের অনুমতি দেয়, বেশিরভাগ অসম্পৃক্ত মাটি পরীক্ষার জন্য উপযুক্ত। কার্যকর অক্ষ-অনুবাদ নিশ্চিত করতে সিরামিক ডিস্কটি সরানো এবং ভ্যাকুয়াম স্যাচুরেট করা যেতে পারে।
• লিভার লোডিং সিস্টেম- ওজন এবং একটি লিভার ব্যবহার করে স্বাভাবিক বল প্রয়োগ করে (লিভারের অনুপাত বলা হয়নি, তবে সাধারণত 12:1 বা 10:1)। সহজ, নির্ভরযোগ্য, কোন শক্তি বা সার্ভো নিয়ন্ত্রণ প্রয়োজন. 1600 kPa পর্যন্ত সর্বোচ্চ স্বাভাবিক চাপ, অপেক্ষাকৃত গভীর মাটির স্তর অনুকরণ করতে সক্ষম।
• প্রশস্ত শিয়ার গতি পরিসীমা– 0.00001–6 মিমি/মিনিট ধীর শিয়ার (0.02–0.05 মিমি/মিনিট) থেকে দ্রুত শিয়ার (0.8-1.2 মিমি/মিনিট) কভার করে এবং ক্রীপ টেস্টের জন্যও ব্যবহার করা যেতে পারে।
• অনুভূমিক শিয়ার বল- স্ট্যান্ডার্ড 5 kN (নমুনা এলাকার উপর নির্ভর করে, প্রায় 1.67 MPa সর্বোচ্চ শিয়ার স্ট্রেসের সাথে সম্পর্কিত)। উচ্চ-শক্তির মাটির জন্য ঐচ্ছিক 10 kN।
• স্থানচ্যুতি এবং ভলিউম পরিমাপ- সাধারণ স্থানচ্যুতি একটি ডায়াল গেজ দ্বারা পরিমাপ করা হয় (রেজোলিউশন 0.01 মিমি)। নিষ্কাশন/শোষিত জলের আয়তনের পরিবর্তনগুলি রেকর্ড করতে একটি বুরেট বা সেন্সর (0-200 মিলি, রেজোলিউশন 0.01 মিলি) দ্বারা পরিমাপ করা ভলিউম পরিবর্তন।
• ছিদ্র-বায়ু চাপ নিয়ন্ত্রণ- একটি বহিরাগত বায়ু উত্স এবং চাপ পরিমাপক (0-0.6 MPa, গ্রেড 0.25 নির্ভুলতা) মাধ্যমে প্রয়োগ করা হয়, শিয়ার বক্স বা চাপ কোষের শীর্ষে পোর-এয়ার পোর্টের সাথে সংযুক্ত।
• ডেটা অধিগ্রহণ সিস্টেম- স্বয়ংক্রিয় ডেটা লগিংয়ের জন্য সেন্সর (লোড, স্থানচ্যুতি, ভলিউম, চাপ) সংযুক্ত করতে পারে। ম্যানুয়াল সফ্টওয়্যার ফাংশন নির্দিষ্ট করে না - সম্ভবত মৌলিক অধিগ্রহণ।

আবেদন

• অসম্পৃক্ত ঢাল স্থায়িত্ব বিশ্লেষণ- বিভিন্ন নেট স্বাভাবিক চাপ এবং সাকশনের অধীনে শিয়ার শক্তি পরামিতি (c′, φ′, φᵇ) নির্ধারণ করুন।
• বিস্তৃত এবং সংকোচনযোগ্য মাটি- শক্তির উপর জলের উপাদান পরিবর্তন (সাকশন পরিবর্তন) এর প্রভাব অধ্যয়ন করুন।
• ল্যান্ডফিল কভার- অসম্পৃক্ত মাটির যান্ত্রিক আচরণের মূল্যায়ন।
• সাবগ্রেড এবং ভিত্তি- কৈশিক অঞ্চলের উপরে মাটির জন্য শক্তি পরামিতি প্রাপ্ত করুন।
• শিক্ষাদান এবং গবেষণা- বিশ্ববিদ্যালয়ের পরীক্ষাগারে অসম্পৃক্ত মাটির মেকানিক্স।

সুবিধা

• বিশেষ অসম্পৃক্ত নকশা- প্রেসার সেল এবং শিয়ার বক্স অক্ষ-অনুবাদের জন্য অপ্টিমাইজ করা হয়েছে, নেট স্বাভাবিক চাপের স্বাধীন নিয়ন্ত্রণ নিশ্চিত করে।
• সুবিধাজনক সিরামিক ডিস্ক প্রতিস্থাপন- হোল্ডার ডিজাইন বিভিন্ন এয়ার-এন্ট্রি মান সহ ডিস্কের সহজে অদলবদল করার অনুমতি দেয়; নির্ভরযোগ্য স্তন্যপান নিয়ন্ত্রণের জন্য ভ্যাকুয়াম স্যাচুরেটেড হতে পারে।
• লিভার লোড হচ্ছে- কোন জটিল সার্ভো সিস্টেম নেই; কম খরচে, সহজ রক্ষণাবেক্ষণ, এবং উচ্চ স্বাভাবিক চাপ প্রয়োগ করতে পারে (1600 kPa)।
• প্রশস্ত শিয়ার গতি পরিসীমা- বিভিন্ন পরীক্ষার মান পূরণ করে (ধীর শিয়ার, দ্রুত শিয়ার)।
• ঐচ্ছিক উচ্চ শিয়ার বল- উচ্চ-শক্তি বা মোটা-দানাযুক্ত মাটির জন্য 10 kN পর্যন্ত।
• উচ্চ-রেজোলিউশন ভলিউম পরিমাপ- 0.01 মিলি রেজোলিউশন, অসম্পৃক্ত মাটিতে নিষ্কাশন/শোষণ ভলিউম পরিবর্তন পর্যবেক্ষণের জন্য উপযুক্ত।
• ডেটা অধিগ্রহণ সিস্টেম- ম্যানুয়াল রেকর্ডিং প্রচেষ্টা হ্রাস করে এবং ডেটা নির্ভরযোগ্যতা উন্নত করে।

কি চয়ন করুন

পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে যন্ত্রপাতি বা তার আনুষাঙ্গিক নির্বাচন করুন:

• অসম্পৃক্ত পরীক্ষার জন্য প্রয়োজন- শুধুমাত্র স্যাচুরেটেড মাটির জন্য, একটি প্রচলিত সরাসরি শিয়ার যন্ত্রপাতি সস্তা। স্তন্যপান নিয়ন্ত্রণ প্রয়োজন হলে, এই মডেল প্রয়োজনীয়।
• স্বাভাবিক চাপের প্রয়োজন- সর্বোচ্চ 1600 kPa। যদি উচ্চতর স্বাভাবিক চাপের (যেমন, গভীর মাটির জন্য) প্রয়োজন হয়, তাহলে অন্যান্য মডেলগুলি বিবেচনা করুন (যেমন, 3.2 MPa সহ DDS‑4UF)।
• শিয়ার বল প্রয়োজন- স্ট্যান্ডার্ড 5 kN বেশিরভাগ মাটির জন্য উপযুক্ত। বালি, মোটা মাটি বা উচ্চ-শক্তির মাটির জন্য, 10 kN বিকল্পটি সুপারিশ করা হয়।
• সিরামিক ডিস্ক এয়ার-এন্ট্রি মান– স্ট্যান্ডার্ড 5 বার (500 kPa) বেশিরভাগ অসম্পৃক্ত মাটির জন্য পর্যাপ্ত (সাকশন ≤500 kPa)। উচ্চতর সাকশনের জন্য (যেমন, >1000 kPa), একটি উচ্চ-প্রবেশকারী সিরামিক ডিস্ক (যেমন, 15 বার) প্রস্তুতকারকের কাছ থেকে অর্ডার করা যেতে পারে।
• অটোমেশন স্তর- এই যন্ত্রপাতি লিভার লোডিং এবং ম্যানুয়াল ওজন পরিবর্তন ব্যবহার করে; এটা সম্পূর্ণ স্বয়ংক্রিয় নয়। সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য (সার্ভো লোডিং, প্রোগ্রাম করা মাল্টি-স্টেজ লোডিং), DDS-4UF-এর মতো মডেল বেছে নিন।
• ডেটা অধিগ্রহণ- অন্তর্ভুক্ত সিস্টেম মৌলিক লগিং চাহিদা পূরণ করে। উন্নত পোস্ট-প্রসেসিংয়ের জন্য (যেমন, স্বয়ংক্রিয় শক্তি খাম প্লটিং, c/φ গণনা), সফ্টওয়্যার ক্ষমতা যাচাই করুন বা আপগ্রেড করুন।
• বাজেট- লিভার-টাইপ অসম্পৃক্ত সরাসরি শিয়ার যন্ত্রপাতি সম্পূর্ণ স্বয়ংক্রিয় সার্ভো-নিয়ন্ত্রিত ইউনিটের তুলনায় কম খরচে, একটি এন্ট্রি-লেভেল অসম্পৃক্ত টেস্টিং ডিভাইস হিসাবে ভাল মান প্রদান করে।

প্রক্রিয়া প্রবাহ

উদাহরণ:অসম্পৃক্ত সরাসরি শিয়ার পরীক্ষা (একত্রিত নিষ্কাশন, নেট স্বাভাবিক চাপ এবং স্তন্যপান নিয়ন্ত্রণ)

• সিরামিক ডিস্ক প্রস্তুতি
  • 5 বার সিরামিক ডিস্ক ডি-এয়ার করা জলে ভিজিয়ে রাখুন এবং পরিপূর্ণ হওয়ার জন্য ভ্যাকুয়াম প্রয়োগ করুন (বায়ু বুদবুদগুলি সরান)।
  • একটি ভাল সীল নিশ্চিত করে শিয়ার বক্স বেসের ধারকটিতে সিরামিক ডিস্কটি ইনস্টল করুন।

• নমুনা প্রস্তুতি
  • নিরবচ্ছিন্ন অসম্পৃক্ত মাটি কাটুন বা Ø61.8 মিমি × 20 মিমি কাটিং রিং ব্যবহার করে পুনরায় তৈরি নমুনা তৈরি করুন।
  • প্রাথমিক জলের পরিমাণ এবং ঘনত্ব পরিমাপ করুন। যদি একটি নির্দিষ্ট স্তন্যপান প্রয়োজন হয়, বাষ্প ভারসাম্য ব্যবহার করে পূর্ব-সমতা বজায় রাখুন।

• নমুনা ইনস্টলেশন
  • সিরামিক ডিস্কে নমুনা রাখুন, তারপর ছিদ্রযুক্ত পাথর এবং লোডিং প্লেট ইনস্টল করুন।
  • উপরের শিয়ার বক্সটি একত্রিত করুন এবং পুরো শিয়ার বক্সটিকে চাপ কোষে রাখুন।
  • পোর-এয়ার প্রেসার লাইন (শিয়ার বক্স বা প্রেসার সেলের উপরে) এবং ড্রেনেজ/ভলিউম-চেঞ্জ লাইন (সিরামিক ডিস্কের নীচের গহ্বরে) সংযুক্ত করুন।

• নেট স্বাভাবিক চাপ প্রয়োগ করুন
  • লিভার এবং ওজন ব্যবহার করে কাঙ্ক্ষিত মোট স্বাভাবিক চাপ σ প্রয়োগ করুন।
  • একই সাথে ছিদ্র-বায়ু চাপ uₐ (যেমন, 50 kPa) প্রয়োগ করুন। নেট স্বাভাবিক চাপ σ_net = σ – uₐ।

• স্তন্যপান প্রয়োগ করুন এবং সামঞ্জস্য করুন
  • ম্যাট্রিক সাকশন s = uₐ – u_w. সাধারণত u_w = 0 (নিকাশী লাইন বায়ুমণ্ডলে খোলা), তাই s = uₐ।
  • নিষ্কাশন ভালভ খুলুন এবং স্থিতিশীল (সাকশন ভারসাম্য) পর্যন্ত ভলিউম পরিবর্তন (নিষ্কাশন/শোষণ) রেকর্ড করুন।

• একত্রীকরণ
  • ধ্রুবক নেট স্বাভাবিক চাপ এবং স্তন্যপান বজায় রাখা; একত্রীকরণ স্থিতিশীল না হওয়া পর্যন্ত উল্লম্ব বিকৃতি রেকর্ড করুন।

• শিয়ার প্যারামিটার সেট করুন
  • কন্ট্রোল প্যানেলে, শিয়ার রেট সেট করুন (যেমন, ধীর শিয়ারের জন্য 0.02 মিমি/মিনিট)।
  • শিয়ার ডিসপ্লেসমেন্ট সীমা সেট করুন (যেমন, 6 মিমি)।
  • তথ্য অধিগ্রহণ সিস্টেম এবং শূন্য সব সেন্সর সংযোগ.

• শিয়ারিং শুরু করুন
  • শিয়ার বক্সটি অনুভূমিকভাবে সরানোর জন্য স্টেপার মোটর শুরু করুন।
  • ডেটা অধিগ্রহণ সিস্টেম অনুভূমিক শিয়ার বল, অনুভূমিক স্থানচ্যুতি, উল্লম্ব স্থানচ্যুতি, ভলিউম পরিবর্তন এবং রিয়েল টাইমে সময় রেকর্ড করে।
  • প্লট শিয়ার স্ট্রেস-ডিসপ্লেসমেন্ট কার্ভ।

• স্টপ কন্ডিশন
  • যখন প্রিসেট শিয়ার ডিসপ্লেসমেন্টে পৌঁছে যায় বা শিয়ার স্ট্রেস পিকের পরে উল্লেখযোগ্যভাবে কমে যায়, তখন ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে থামুন (যদি সিস্টেমটি স্বয়ংক্রিয় স্টপ সমর্থন করে)।

• Disassembly এবং পরিষ্কার
  • ওজন আনলোড করুন এবং ছিদ্র-বায়ু চাপ ছেড়ে দিন।
  • নমুনাটি সরান, শিয়ার বক্স এবং সিরামিক ডিস্ক পরিষ্কার করুন।
  • বিভিন্ন নেট স্বাভাবিক চাপ বা সাকশনে পরীক্ষার জন্য, ধাপ 1-9 পুনরাবৃত্তি করুন।

• ডেটা প্রসেসিং
  • প্রতিটি নমুনার জন্য পিক শিয়ার স্ট্রেস গণনা করুন।
  • ধ্রুবক স্তন্যপান এবং পরিবর্তিত নেট স্বাভাবিক চাপের জন্য, কার্যকর স্ট্রেস শক্তি পরামিতি c′ এবং φ′ পেতে মোহর‑কুলম্ব শক্তি খাম প্লট করুন।
  • ধ্রুবক নেট স্বাভাবিক চাপ এবং পরিবর্তিত স্তন্যপানের জন্য, φᵇ গণনা করুন (সাকশনের কারণে শক্তি বৃদ্ধির কোণ)।
  • একটি পরীক্ষার রিপোর্ট তৈরি করুন।

সারাংশ:BTU-DDS-1U হল একটি লিভার-টাইপ অসম্পৃক্ত সরাসরি শিয়ার যন্ত্রপাতি যা সাকশন নিয়ন্ত্রণ করতে অক্ষ-অনুবাদ কৌশল ব্যবহার করে। এটি সুবিধাজনক সিরামিক ডিস্ক প্রতিস্থাপন, একটি প্রশস্ত শিয়ার স্পিড পরিসীমা এবং একটি উচ্চ স্বাভাবিক স্ট্রেস ক্ষমতা (1600 kPa পর্যন্ত) বৈশিষ্ট্যযুক্ত। এটি অসম্পৃক্ত মৃত্তিকা মেকানিক্স গবেষণা এবং প্রকৌশল পরামিতি নির্ধারণের জন্য উপযুক্ত, একটি এন্ট্রি-লেভেল অসম্পৃক্ত সরাসরি শিয়ার ডিভাইস হিসাবে ভাল খরচ-কর্মক্ষমতা প্রদান করে। নির্বাচনের জন্য প্রয়োজনীয় সাকশন রেঞ্জ (সিরামিক ডিস্ক এয়ার-এন্ট্রি মান), উচ্চ শিয়ার ফোর্সের প্রয়োজন এবং বাজেট বিবেচনা করা উচিত - ঐচ্ছিক 10 kN শিয়ার ফোর্স বা প্রয়োজন অনুসারে আরও উন্নত অটোমেশন যোগ করা যেতে পারে।
