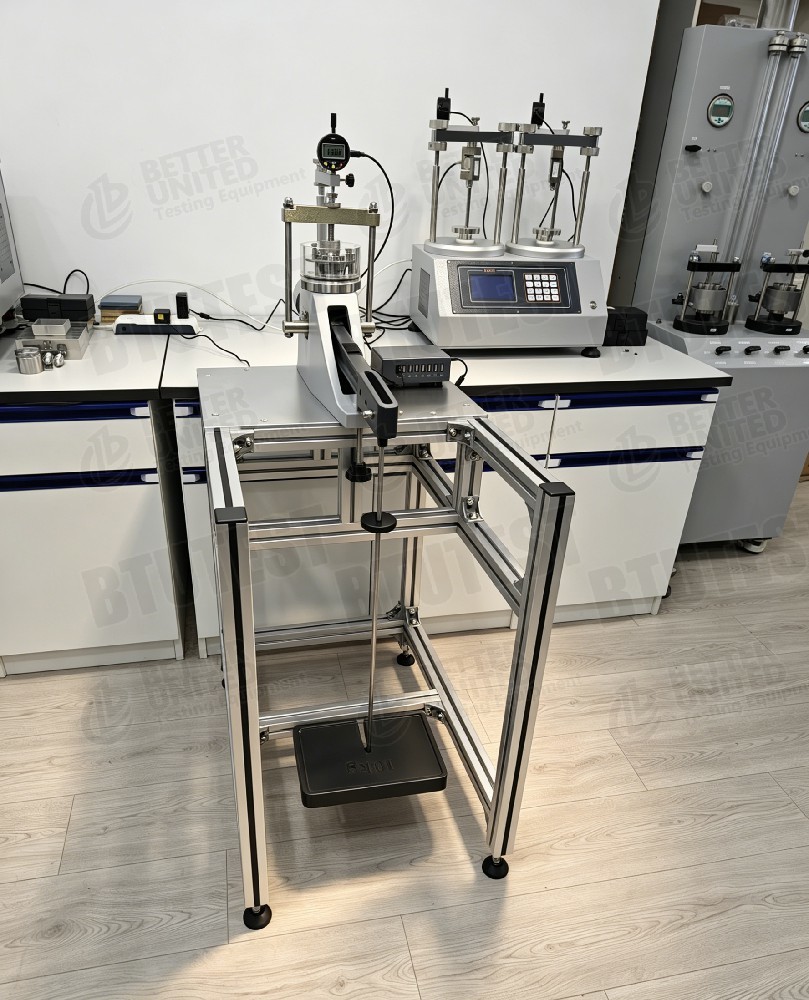

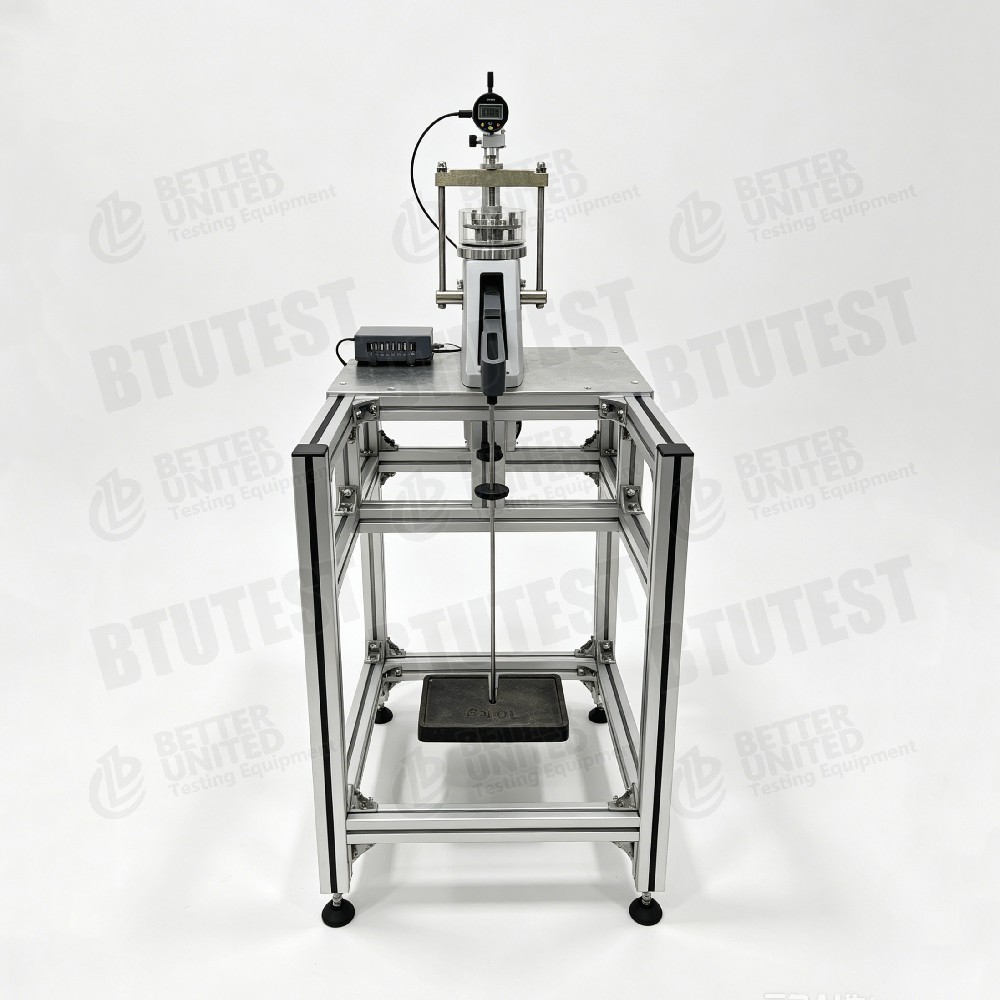

1-গ্যাং একত্রীকরণ যন্ত্রপাতি

পণ্যের বর্ণনা

বর্ণনা

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structuresমাটির নিরাপদ বহন ক্ষমতা মধ্যে চাপ প্রয়োগ করা হয় এমনকি যখন বসতি ঘটতে পারে।যন্ত্রটি লিভার-আর্ম লোডিং ব্যবহার করে এবং প্রতি বর্গফুট প্রতি 81 টন পর্যন্ত চাপ প্রয়োগ করতে পারে (প্রায়এটি বিল্ডিং, বাঁধ, সেতু এবং অনুরূপ কাঠামোর নীচে ফাউন্ডেশন বসতি পূর্বাভাস জন্য উপযুক্ত।

পরীক্ষার মান

যন্ত্রটি নিম্নলিখিত আন্তর্জাতিক মানদণ্ডের সাথে সঙ্গতিপূর্ণঃ

• BS1377(ব্রিটিশ স্ট্যান্ডার্ড মাটির পরীক্ষার পদ্ধতি)
• ASTM D2435(ভূমির এক-মাত্রিক দৃঢ়ীকরণ বৈশিষ্ট্যগুলির জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি)
• এএসটিএম ডি৩৮৭৭(জমির প্রসারণ, সংকোচন এবং একত্রীকরণের বৈশিষ্ট্যগুলির জন্য পরীক্ষার পদ্ধতি)
• এএসটিএম ডি৪৫৪৬(ভূমির এক-মাত্রিক একীকরণ এবং সম্প্রসারণ)

স্পেসিফিকেশন

বিস্তারিত

• লোডিং প্রক্রিয়া: লোড প্রয়োগের সময় নমুনার শক এড়ানোর জন্য ইন্টিগ্রেটেড বিম সমর্থন জ্যাক সহ স্টিক লোডিং ফ্রেম।
• লিভারের অনুপাত: স্থির 11:1 লিভার অনুপাত, সর্বোচ্চ চাপ 8.8 এমপিএ পর্যন্ত।

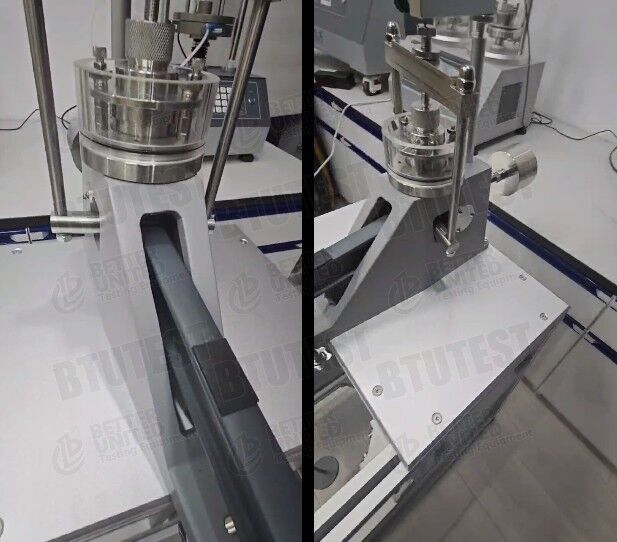

• একত্রীকরণ সেল: এএসটিএম/বিএস মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ ফ্রন্ট-লোডিং ওডিওমিটার।
• পরিমাপ যন্ত্রপাতি: স্ট্যান্ডার্ড যান্ত্রিক ডায়াল গেইম; অপশনাল উল্লম্ব স্থানচ্যুতি ডায়াল গেইম (10mm ভ্রমণ, সঠিকতা 0.01mm) ।
• অপশনাল আনুষাঙ্গিক: পোরাস পাথর (Φ50mm×5mm), কাটা রিং, শীর্ষ ক্যাপ, ফিল্টার কাগজ।
• প্যাকিং: বাইরের প্যারিফাইড কেস।

প্রয়োগ

• ক্লেজি মাটির কনসোল্ডেশন সেটেলমেন্ট বৈশিষ্ট্যগুলির পরীক্ষাগার নির্ধারণ
• বিল্ডিং, বাঁধ, সেতু ইত্যাদির ভিত্তির দীর্ঘমেয়াদী স্থিতির পূর্বাভাস
• মাটির উচ্চ-চাপ সংকোচনযোগ্যতা গবেষণা
• আন্তর্জাতিক মান অনুযায়ী ভূ-প্রযুক্তি পরীক্ষাগারে শিক্ষা ও গবেষণা

সুবিধা

• অত্যন্ত উচ্চ লোডিং ক্ষমতা: সর্বোচ্চ চাপ ৮,৮০০ কেপিএ (১১ঃ১ লিভার রেসিও) ঃ গভীর শক্ত মাটি বা উচ্চ-চাপ কনসোল্ডেশন গবেষণার জন্য আদর্শ।
• শক্ত নির্মাণ: পরীক্ষার ফলাফলের সঠিকতা, পুনরাবৃত্তিযোগ্যতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
• শক সুরক্ষা: ইন্টিগ্রেটেড বিম সাপোর্ট জ্যাক লোডিংয়ের সময় নমুনা ব্যাঘাত দূর করে।
• ক্ষয় প্রতিরোধী এবং দীর্ঘস্থায়ী: দীর্ঘমেয়াদী পরীক্ষাগার ব্যবহারের জন্য ঢালাই অ্যালুমিনিয়াম এবং প্লাস্টিকযুক্ত ইস্পাত।
• কমপ্যাক্ট টেবিল-টপ ডিজাইন: ল্যাব স্পেস সাশ্রয় করে।
• খরচ-কার্যকর: সিঙ্গল-গ্যাং ডিজাইন মাল্টি-গ্যাং মডেলের তুলনায় কম খরচে কম পরিমাণে বা উচ্চ চাপের বিশেষ পরীক্ষার জন্য উপযুক্ত।

কোনটি বেছে নেবেন

প্রক্রিয়া প্রবাহ

• নমুনা প্রস্তুতি: একটি Φ50 মিমি নমুনা কেটে একটি কাটার রিং ব্যবহার করে এবং এটিকে একত্রীকরণ কোষে (উপরে / নীচে পোরাস পাথর সহ) স্থাপন করুন।
• সেল ইনস্টল করুন: সামনের লোডিং ফ্রেমে কনসোল্ডেশন সেল স্থাপন করুন এবং এটি সুরক্ষিত করুন।
• পরিমাপ ডিভাইস ইনস্টল করুন: ডায়াল গেইজ বা ডিসপ্লেসমেন্ট ট্রান্সডুসার মাউন্ট করুন এবং প্রাথমিক রিডিং এ সামঞ্জস্য করুন।
• লোড প্রয়োগ করুন: 11: 1 লিভার অনুপাত ব্যবহার করে, পরীক্ষার সময়সূচী অনুযায়ী ধাপে ধাপে ওজন প্রয়োগ করুন।
• রেকর্ড নিষ্পত্তি: স্থিতিশীল হওয়া পর্যন্ত প্রতিটি লোড ইনক্রিমেন্টের অধীনে নির্দিষ্ট সময়ের ব্যবধানে ডায়াল গেজের পাঠ্যগুলি নিন।
• তথ্য প্রক্রিয়াকরণ: টাইম-সেটেলমেন্ট কার্ভগুলি গ্রাফ করুন এবং একীকরণ সহগ, সংকোচন সূচক, প্রাক-একীকরণ চাপ ইত্যাদি গণনা করুন
• রিপোর্ট জেনারেশন: ইঞ্জিনিয়ারিং ডিজাইন বা গবেষণা বিশ্লেষণের জন্য পরীক্ষার রিপোর্ট তৈরি করুন।
