স্বয়ংক্রিয় অসম্পৃক্ত মাটি একত্রীকরণ যন্ত্রপাতি

পণ্যের বর্ণনা

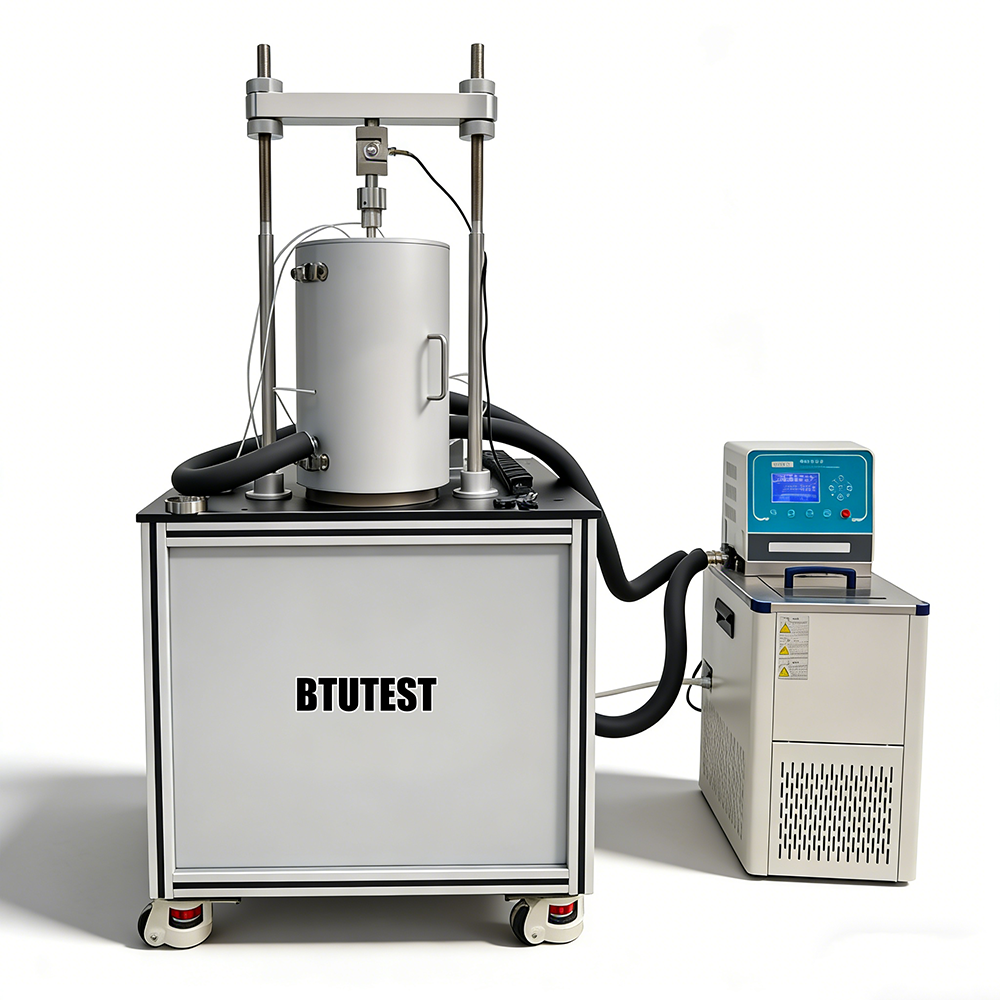

সম্পূর্ণ স্বয়ংক্রিয় অস্যাচুরেটেড মাটি কনসোল্ডেশন যন্ত্রপাতি
মডেল BTU-1U / 1UM
বর্ণনা

এই সরঞ্জাম একটি সম্পূর্ণ স্বয়ংক্রিয় unsaturated মাটি দৃঢ়ীকরণ যন্ত্র, মডেল BTU-1U এবং BTU-1UM,নিয়ন্ত্রিত ম্যাট্রিক শোষণের অধীনে অম্লিত মাটিতে এক-মাত্রিক একীকরণ পরীক্ষার জন্য ব্যবহৃত হয়. এটি সংকোচনের বৈশিষ্ট্য, একত্রীকরণ সহগ, প্রাক-একত্রীকরণ চাপ এবং অন্যান্য পরামিতি নির্ধারণ করতে পারে।শোষণ নিয়ন্ত্রণের জন্য শোষণ জলের চাপ (সাধারণত শূন্য) বজায় রেখে গর্ত বায়ু চাপ প্রয়োগ করাপ্রধান বৈশিষ্ট্যঃ

নমুনার আকারঃ Ø61.8×H20 মিমি (অন্যান্য আকার ঐচ্ছিক)
অক্ষীয় চাপঃ 1U ¢ 0-800 kPa স্বয়ংক্রিয় লোডিং; 1UM ¢ 0-3200 kPa স্বয়ংক্রিয় লোডিং
স্বাভাবিক স্থানচ্যুতিঃ 12.7 মিমি, রেজোলিউশন 0.01 মিমি
লোড সেলঃ ১ ইউ ০-২.৪ কিলোনেট (০-৮০০ কিলোপাটারের সমান); ১ ইউ এম ০-১০ কিলোনেট (০-৩২০০ কিলোপাটারের সমান), যথার্থতা ±০.১% এফএস
ছিদ্রযুক্ত পানির চাপঃ 0-0.1 এমপিএ, নির্ভুলতা 0.1 কেপিএ, রেজোলিউশন 0.1 কেপিএ
ভলিউম পরিবর্তনের পরিমাপঃ 0-100 mL, নির্ভুলতা ±0.01 mL, রেজোলিউশন 0.001 mL
গর্ত বায়ু চাপঃ ০-০.৯ এমপিএ, সঠিকতা ±০.১% এফএস, রেজোলিউশন ১ কেপিএ
সিরামিক ডিস্কঃ 1.5 এমপিএ উচ্চ বায়ু প্রবেশ (মার্কিন যুক্তরাষ্ট্র থেকে আমদানি করা)
নিয়ন্ত্রণ পদ্ধতিঃ ২০-কী মেমব্রান কীপ্যাড + 240×128 এলসিডি
ডেটা সংগ্রহঃ ডেটা লগার এবং উইন্ডোজ সফটওয়্যার অন্তর্ভুক্ত
ফ্লাশিং মডিউলঃ স্বয়ংক্রিয়ভাবে প্রবাহিত বায়ু ফ্লাশিং ডিভাইস দিয়ে সজ্জিত; বিকল্প তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা (5-40 °C)

পরীক্ষার মান (আন্তর্জাতিক)

এএসটিএম ডি২৪৩৫ (এক মাত্রিক মাটির দৃঢ়তা)
এএসটিএম ডি৪১৮৬ (এএসটিএম ডি৪১৮৬ (এএসটিএম ডি৪১৮৬)) স্ট্রেন কনসোলিডেশনের ধ্রুবক হার
এএসটিএম ডি৪৫৪৬ ((লোড-আনলোড-রিলোড একীকরণ)
এএসটিএম ডি৬৮৩৬ (এক্স-ট্রান্সলেশন সহ অস্যাচুরেটেড মাটির পরীক্ষার পদ্ধতি)
আইএসও ১৭৮৯২-৫ (কনসোলিডেশন টেস্ট)
বিএস ১৩৭৭-৬ (কনসোলিডেশন টেস্ট)

এই সরঞ্জামগুলি লোডিং, স্থানচ্যুতি পরিমাপ, শোষণ নিয়ন্ত্রণ ইত্যাদির জন্য এই মানগুলির প্রয়োজনীয়তা পূরণ করতে পারে এবং বিশেষত অম্লিত মাটির জন্য উপযুক্ত।

স্পেসিফিকেশন

প্যারামিটার

BTU-1U

BTU-1UM

যন্ত্রের নাম

সম্পূর্ণ স্বয়ংক্রিয় অম্লিত মাটি দৃঢ়ীকরণ যন্ত্র

সম্পূর্ণ স্বয়ংক্রিয় অম্লিত মাটি শক্ত করার যন্ত্রপাতি (উচ্চ চাপ)

নমুনার আকার

Ø61.8 × H20 মিমি (অন্যান্য আকার ঐচ্ছিক)

অক্ষীয় চাপ

মাইক্রো-কম্পিউটার নিয়ন্ত্রিত স্বয়ংক্রিয় লোডিং, ০-৮০০ কেপিএ, ধাপহীন

মাইক্রো-কম্পিউটার নিয়ন্ত্রিত স্বয়ংক্রিয় লোডিং, 0-3200 kPa, ধাপবিহীন

স্বাভাবিক স্থানচ্যুতি

12.7 মিমি, রেজোলিউশন 0.01 মিমি

লোড সেল

0-2.4 kN, সঠিকতা ±0.1% FS

0-10 kN, সঠিকতা ±0.1% FS

ছিদ্রযুক্ত পানির চাপ

0-0.1 এমপিএ, নির্ভুলতা 0.1 কেপিএ, রেজোলিউশন 0.1 কেপিএ

ভলিউম পরিবর্তন পরিমাপ

0-100 mL, নির্ভুলতা ±0.01 mL, রেজোলিউশন 0.001 mL

গর্ত বায়ু চাপ

0-0.9 এমপিএ, সঠিকতা ±0.1% এফএস, রেজোলিউশন 1 কেপিএ

সিরামিক ডিস্ক

1.5 এমপিএ উচ্চ বায়ু প্রবেশ (মার্কিন যুক্তরাষ্ট্র থেকে আমদানি)

নিয়ন্ত্রণ পদ্ধতি

২০-কী মেম্ব্রান কীপ্যাড + 240×128 এলসিডি

তথ্য সংগ্রহ

ডেটা লগার + উইন্ডোজ অধিগ্রহণ / প্রক্রিয়াকরণ সফ্টওয়্যার

ফ্লাশিং মডিউল

স্বয়ংক্রিয়ভাবে বায়ু ছড়িয়ে দেওয়ার ডিভাইস

বাছাই

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা (5-40 °C)

বিস্তারিত

অস্যাচুরেটেড মাটির জন্য অক্ষ-অনুবাদ ঊর্ধ্বমুখী বায়ু চাপ (UA) প্রয়োগ করে যখন ছিদ্রের পানির চাপ শূন্য (বা নিয়ন্ত্রিত) রাখা হয়, ম্যাট্রিক শোষণ s = ua ′′ u_w প্রদান করে। সিরামিক ডিস্কের একটি 1 আছে।5 এমপিএ বায়ু প্রবেশের মান, যা 0-1500 কেপিএ থেকে শোষণ নিয়ন্ত্রণের অনুমতি দেয়।
দুইটি চাপের পরিসীমা

1U: সর্বোচ্চ 800 kPa, অগভীর অস্যাচুরেটেড মাটি বা কম চাপ পরীক্ষার জন্য উপযুক্ত।
1UM: সর্বোচ্চ 3200 kPa, গভীর অম্লিত মাটি বা উচ্চ চাপের অবস্থার জন্য উপযুক্ত।

উচ্চ-নির্ভুলতা ভলিউম পরিমাপ √ ভলিউম পরিবর্তন রেজোলিউশন 0.001 mL, সঠিকভাবে ড্রেনেশন / শোষণ ভলিউম পরিবর্তন পর্যবেক্ষণ।
স্বয়ংক্রিয় প্রসারিত বায়ু ফ্লাশিং ডিভাইস √ সিরামিক ডিস্কের নীচে জমা হওয়া বায়ু বুদবুদগুলি পর্যায়ক্রমে ফ্লাশ করে, ব্লকিং রোধ করে এবং স্থিতিশীল শোষণ নিয়ন্ত্রণ নিশ্চিত করে;এছাড়াও ড্রেনেশন সংশোধন জন্য ছড়িয়ে বায়ু ভলিউম পরিমাপ.
ছিদ্রযুক্ত জলের চাপ সংবেদক ০.১ এমপিএ পরিসীমা, নির্ভুলতা ০.১ কেপিএ, অস্যাচুরেটেড মাটিতে কম জলের চাপের জন্য উপযুক্ত।
অপশনাল তাপমাত্রা নিয়ন্ত্রণ 5-40 °C সিস্টেম unsaturated মাটি দৃঢ়তা উপর তাপমাত্রা প্রভাব অধ্যয়ন জন্য।
সফটওয়্যার ফাংশন ✓ সম্পূর্ণ স্বয়ংক্রিয় একত্রীকরণ পরীক্ষা (ধাপ লোড, সিআরএস, সিআরএল, ক্রপ ইত্যাদি); চাপ, স্থানচ্যুতি, ভলিউম পরিবর্তন, ছিদ্র চাপ বক্ররেখা রিয়েল টাইম প্রদর্শন;একীকরণ পরামিতির স্বয়ংক্রিয় হিসাব (Cv), av, Cc, Pc ইত্যাদি) ।

প্রয়োগ

অস্যাচুরেটেড মাটির কনসোল্ডেশন বৈশিষ্ট্যগুলি ০ বিভিন্ন স্তরগুলির অধীনে সংকোচন সূচক, কনসোল্ডেশন সহগ এবং প্রাক-কনসোল্ডেশন চাপ নির্ধারণ করুন।
প্রসারিত এবং ভাঁজযোগ্য মাটি ০ কম্প্রেসিবিলিটি উপর জল সামগ্রী (সুপশন) পরিবর্তন প্রভাব অধ্যয়ন।
ল্যান্ডফিলিংয়ের আবরণ ০ অসমৃদ্ধ মাটির সংকোচন এবং দীর্ঘমেয়াদী বসতি নির্ধারণ করা।
পারমাণবিক বর্জ্যের সংগ্রহস্থল ০ শুষে নেওয়ার সময় বাফার উপাদান (যেমন, বেন্টোনাইট) এর একত্রীকরণ আচরণ।
গভীর অস্যাচুরেটেড মাটি √ 1 ইউএম মডেল 3,2 এমপিএ পর্যন্ত স্বাভাবিক চাপের অনুকরণ করতে পারে, গভীর মাটির স্তরের জন্য উপযুক্ত।
তাপমাত্রা-সুসিং-কনসোল্ডেশন কোপলিং √ অপশনাল তাপমাত্রা নিয়ন্ত্রণের সাথে, অস্যাচুরেটেড মাটির কনসোল্ডেশনে তাপমাত্রার প্রভাব অধ্যয়ন করুন।

সুবিধা

বিশেষায়িত অস্যাচুরেটেড ডিজাইন Axis-translation with high-air-entry ceramic disk (1.5 MPa) stable suction control প্রদান করে।
দুইটি চাপের পরিসীমা 800 kPa এবং 3200 kPa বিকল্প, অগভীর থেকে গভীর অস্যাচুরেটেড মাটি জুড়ে।
উচ্চ পরিমাপের নির্ভুলতা ০.০০১ মিলিগ্রাম ভলিউম পরিবর্তন, পোর জল চাপ ০.১ কেপিএ, স্থানচ্যুতি ০.০১ মিমি ০ গবেষণা প্রয়োজনীয়তা পূরণ করে।
স্বয়ংক্রিয় প্রসারিত বায়ু ফ্লাশিং √ দীর্ঘমেয়াদী স্তন্যপান নিয়ন্ত্রণের নির্ভুলতা নিশ্চিত করে, ম্যানুয়াল হস্তক্ষেপ হ্রাস করে।
সম্পূর্ণ স্বয়ংক্রিয় সফটওয়্যার √ ধাপে লোডিং, সিআরএস, সিআরএল, ক্রপ ইত্যাদি সমর্থন করে; স্বয়ংক্রিয় পরামিতি গণনা।
তাপমাত্রা প্রভাব গবেষণার জন্য তাপমাত্রা নিয়ন্ত্রন option 5-40 °C।
উচ্চ সেন্সর নির্ভুলতা √ লোড, pore জল চাপ, এবং pore বায়ু চাপ সব ± 0.1% FS।
সহজ অপারেশন ✓ এলসিডি + কীপ্যাড, উইন্ডোজ সফটওয়্যার সহ।

কোনটি বেছে নেবেন

পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে মডেল নির্বাচন করুনঃ

প্রয়োজনীয়তা

প্রস্তাবিত মডেল

কারণ

রুটিন অস্যাচুরেটেড মাটি কনসোল্ডেশন (স্বাভাবিক চাপ ≤800 kPa)

BTU-1U

কম খরচে, বেশিরভাগ অগভীর অম্লিত মাটির পরীক্ষার জন্য উপযুক্ত

গভীর অস্যাচুরেটেড মাটি বা উচ্চ চাপের অবস্থা (স্বাভাবিক চাপ > 800 কেপিএ, 3200 কেপিএ পর্যন্ত)

BTU-1UM

উচ্চ চাপ পরিসীমা, 10 কেএন লোড সেল

উচ্চ শোষণ নিয়ন্ত্রণ প্রয়োজন (>500 kPa, 1.5 MPa পর্যন্ত)

উভয় মডেল (1.5 এমপিএ সিরামিক ডিস্ক)

যথেষ্ট উচ্চ

দীর্ঘমেয়াদী স্তন্যপান নিয়ন্ত্রণের প্রয়োজন (যেমন, স্লিপ, ড্রেনেশন ভারসাম্য)

উভয় (স্বয়ংক্রিয় ফ্লাশিং ডিভাইস)

দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে

তাপমাত্রা প্রভাব অধ্যয়ন

বিকল্প তাপমাত্রা নিয়ন্ত্রক (5-40 °C) সহ যেকোনো মডেল

অতিরিক্ত আদেশ প্রয়োজন

শুধুমাত্র স্যাচুরেটেড মাটির দৃঢ়তা (অস্যাচুরেটেড প্রয়োজন নেই)

একটি প্রচলিত কনসোলিডোমিটার নির্বাচন করুন (কম খরচে)

অস্যাচুরেটেড বৈশিষ্ট্য খরচ যোগ করে

সীমিত বাজেট এবং কম শোষণ প্রয়োজনীয়তা (<500 kPa)

৫০০ কেপিএ সিরামিক ডিস্কের মডেল বিবেচনা করুন (যেমন, বিটিইউ-২ইউ সিরিজ)

কম খরচে

প্রক্রিয়া প্রবাহ

উদাহরণঃBTU-1U বা 1UM ব্যবহার করে অস্যাচুরেটেড মাটির CRS একত্রীকরণ পরীক্ষা (নিয়ন্ত্রিত স্তন্যপান, ধ্রুব প্রসার হার)

সিরামিক ডিস্ক প্রস্তুতি

১.৫ এমপিএ সিরামিক ডিস্কটি ডি-এয়ারেড পানিতে ভিজিয়ে রাখুন এবং ভ্যাকুয়ামকে স্যাচুরেট করুন (বায়ু বুদবুদগুলি সরিয়ে ফেলুন) ।
সিরামিক ডিস্কটি কনসোল্ডেশন সেল বেসে ইনস্টল করুন, একটি ভাল সিল নিশ্চিত করুন।

নমুনা প্রস্তুতি

Ø61.8×20 মিমি কাটা রিং ব্যবহার করে অশান্ত অম্লিত মাটি কাটা বা পুনরায় মোল্ড করা নমুনা প্রস্তুত করুন।
প্রাথমিক পানি সামগ্রী এবং ঘনত্ব পরিমাপ করুন।

নমুনা ইনস্টলেশন

নমুনাটি সিরামিক ডিস্কের উপর রাখুন, তারপর পোরাস পাথর এবং লোডিং প্লেট ইনস্টল করুন।
লোডিং ফ্রেমে কনসোল্ডেশন সেল স্থাপন করুন এবং স্থানচ্যুতি সেন্সর ইনস্টল করুন।
গর্ত বায়ু চাপ লাইন (পরিমাণের উপরের অংশে) এবং গর্ত জল চাপ সেন্সর (সিরামিক ডিস্কের নীচে) সংযুক্ত করুন।
ভলিউম পরিবর্তন পরিমাপ সিস্টেম সংযোগ করুন (নিকাশী লাইনে) ।

সাকশন প্রয়োগ করুন

গর্তের বায়ু চাপ নিয়ন্ত্রকের মাধ্যমে লক্ষ্যমাত্রা গর্তের বায়ু চাপ (উদাহরণস্বরূপ, 200 কেপিএ) প্রয়োগ করুন।
বায়ুমণ্ডলে খোলার জন্য ড্রেনাইজ লাইন, তাই ম্যাট্রিক শোষণ s = ua = 200 kPa।
স্বয়ংক্রিয়ভাবে প্রবাহিত বাতাসের ফ্লাশিং ডিভাইস চালু করুন; খালের স্থিতিশীলতা (অ্যাসাকশন ভারসাম্য) না হওয়া পর্যন্ত ভলিউম পরিবর্তন রেকর্ড করুন।

সিআরএস একীকরণ পরীক্ষা

সফটওয়্যারে, নির্বাচন করুন "CRS কনসোল্ডেশন মডিউল"।
একটি ধ্রুবক প্রসার হার সেট করুন (যেমন, 0.01 মিমি/মিনিট) ।
সর্বাধিক অক্ষীয় চাপ (যেমন, ২০%) বা সর্বাধিক অক্ষীয় শক্তি (মডেলের ক্ষমতা অনুযায়ী) সেট করুন।
পরীক্ষা শুরু করুনঃ লোডিং পিস্টন ধ্রুবক লোডিং প্রয়োগ করে ধ্রুবক গতিতে নীচে চলে।
সফটওয়্যারটি অক্ষীয় শক্তি, অক্ষীয় স্থানচ্যুতি, ভলিউম পরিবর্তন, ছিদ্রের চাপ এবং সময়কে রিয়েল টাইমে রেকর্ড করে।
স্ট্রেস-ডেসটেনশন কার্ভ এবং পোরিজ চাপ-ডেসটেনশন কার্ভ।

স্টপ অবস্থা

প্রিসেট স্ট্রেন বা সর্বোচ্চ লোড পৌঁছলে স্বয়ংক্রিয়ভাবে বন্ধ হয়।

ভেঙে ফেলা এবং পরিষ্কার করা

লোড করুন, গহ্বরের বায়ু চাপ মুক্ত করুন, নমুনাটি সরিয়ে নিন, ওজন করুন এবং চূড়ান্ত পানির পরিমাণ পরিমাপ করার জন্য শুকান করুন।
কনসোল্ডেশন সেল, সিরামিক ডিস্ক এবং সেন্সর পরিষ্কার করুন; লাইন পরিষ্কার করার জন্য ফ্লাশিং ডিভাইস চালান।

তথ্য প্রক্রিয়াকরণ

সিআরএস তত্ত্বের উপর ভিত্তি করে, সফ্টওয়্যারটি গণনা করেঃ একত্রীকরণ সহগ (সিভি), সংকোচন সূচক (সিসি), প্রাক-সংহত চাপ (পিসি) এবং অনুপ্রবেশের সহগ (কে) (অপযুক্তভাবে) ।
গ্রাফ e-log p কার্ভ, Cv-σ′ কার্ভ ইত্যাদি
পরীক্ষার রিপোর্ট তৈরি করে।

ধাপে ধাপে লোডিং একত্রীকরণের জন্যঃ একটি লোড ক্রম সেট করুন (যেমন, 25, 50, 100, 200, 400, 800 kPa); প্রতিটি লোড ধাপে, সময়ের সাথে স্থানচ্যুতি এবং ভলিউম পরিবর্তন রেকর্ড করুন; সফ্টওয়্যার Cv, av, ইত্যাদি গণনা করে।
ক্রমবর্ধমান একত্রীকরণের জন্যঃ মাধ্যমিক একত্রীকরণ সহগ Cα বিশ্লেষণের জন্য একটি দীর্ঘ সময়ের মধ্যে একটি ধ্রুবক লোড এবং রেকর্ড স্থানচ্যুতি এবং ভলিউম পরিবর্তন প্রয়োগ করুন।

সংক্ষিপ্ত বিবরণঃবিটিইউ-১ইউ/ইউএম সম্পূর্ণ স্বয়ংক্রিয় অম্লিত মাটি কনসোল্ডারিং যন্ত্র যা শোষণ নিয়ন্ত্রণের জন্য অক্ষ-অনুবাদ ব্যবহার করে, যা ১.৫ ডিগ্রি সেলসিয়াসের সাথে সজ্জিত।5 এমপিএ উচ্চ বায়ু-প্রবেশ সিরামিক ডিস্ক এবং একটি স্বয়ংক্রিয় ছড়িয়ে বায়ু flushing ডিভাইস. 1 ইউ মডেলের সর্বাধিক অক্ষীয় চাপ 800 কেপিএ, যখন 1 ইউএম 3200 কেপিএ পৌঁছেছে। ভলিউম পরিবর্তন রেজোলিউশন 0.001 এমএল, এবং ছিদ্র জল চাপ নির্ভুলতা 0.1 কেপিএ। তারা ধাপ লোডিং, সিআরএস সমর্থন করে,সিআরএল, ক্রীপ, এবং ঐচ্ছিক তাপমাত্রা নিয়ন্ত্রণ (5-40 °C) । তারা সংকোচনের বৈশিষ্ট্য, একত্রীকরণ পরামিতি এবং অম্লিত মাটির তাপমাত্রা প্রভাব অধ্যয়ন করার জন্য উপযুক্ত।নির্বাচনটি প্রয়োজনীয় সর্বোচ্চ স্বাভাবিক চাপের উপর ভিত্তি করে করা উচিত: অগভীর অস্যাচুরেটেড মাটি 1U নির্বাচন করুন, গভীর বা উচ্চ-স্ট্রেস অবস্থার 1UM নির্বাচন করুন।
