বহু-কার্যকরী একত্রীকরণ যন্ত্রপাতি

পণ্যের বর্ণনা

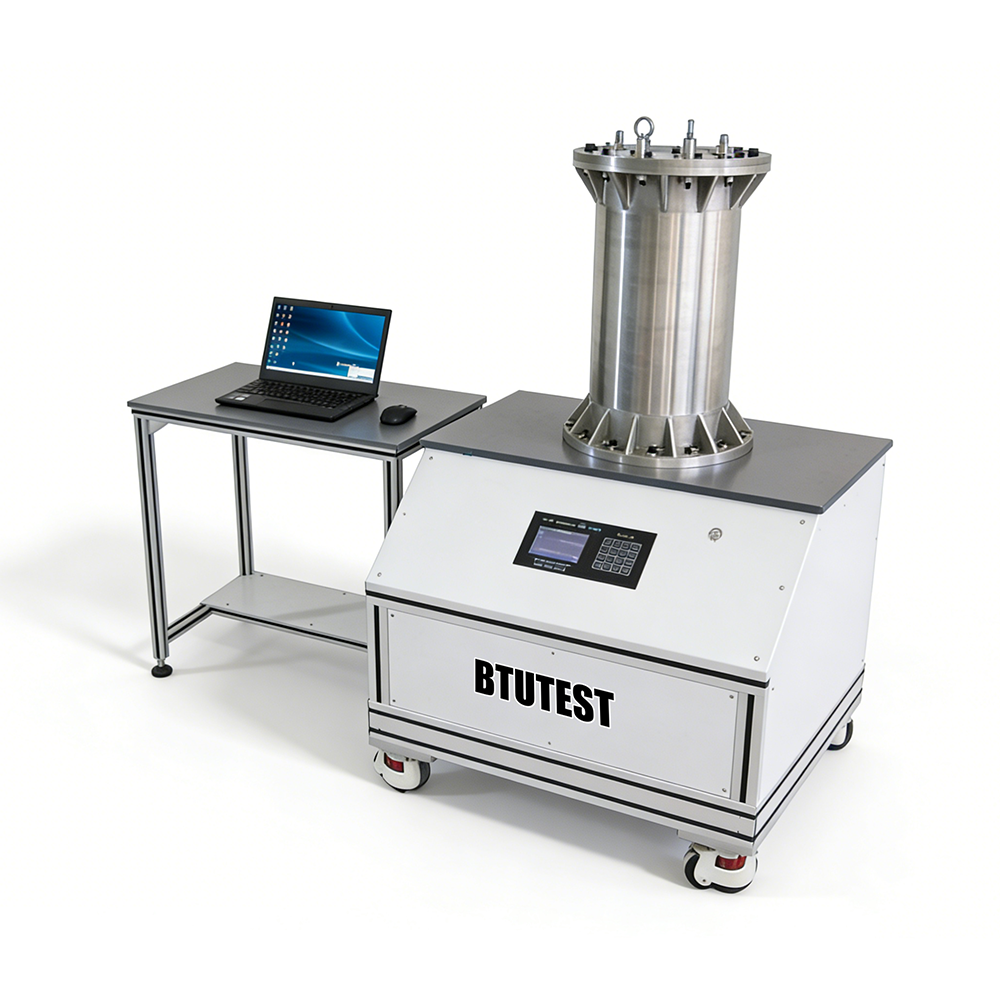

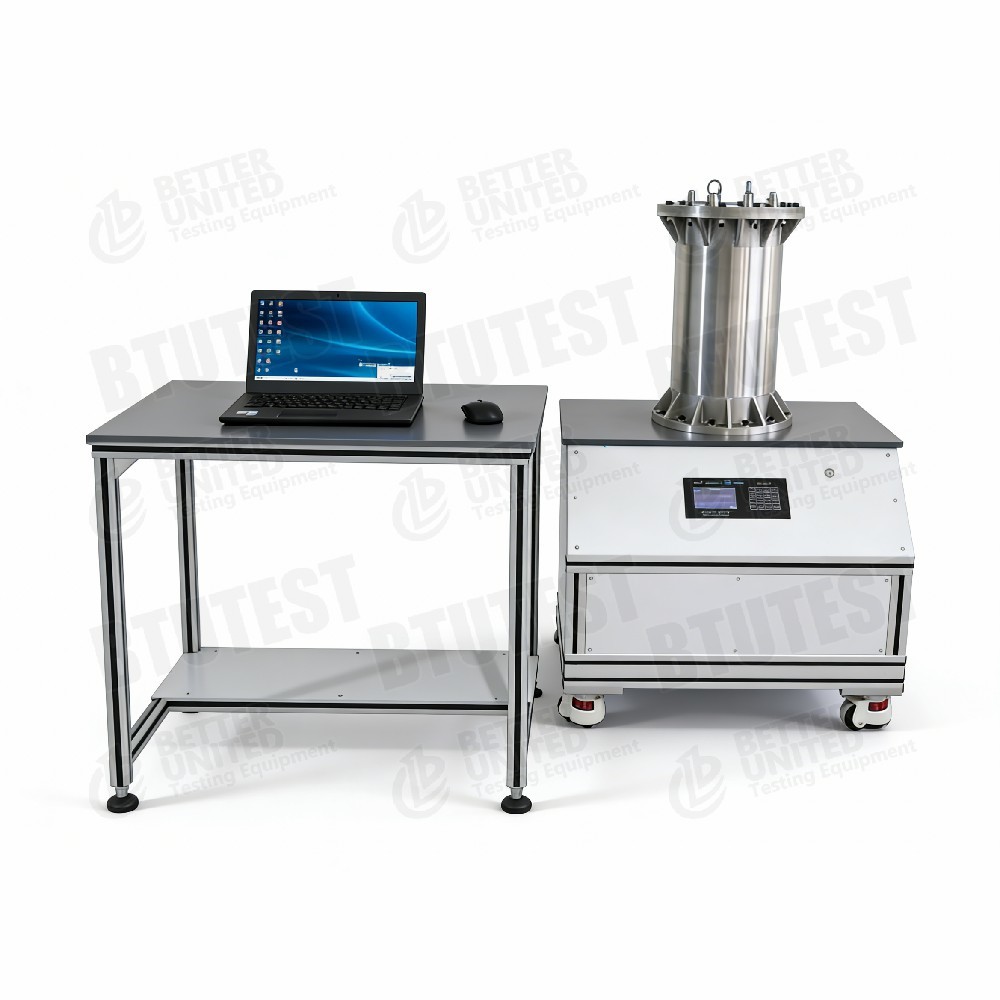

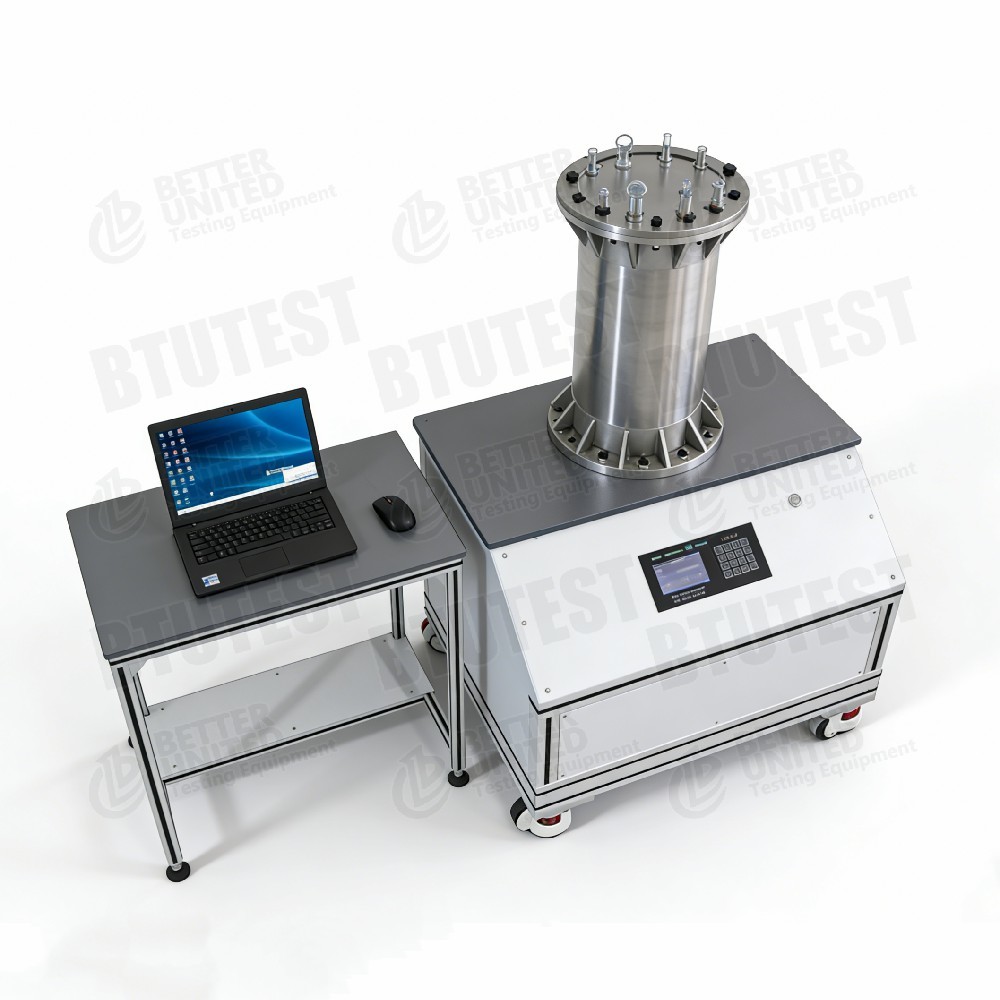

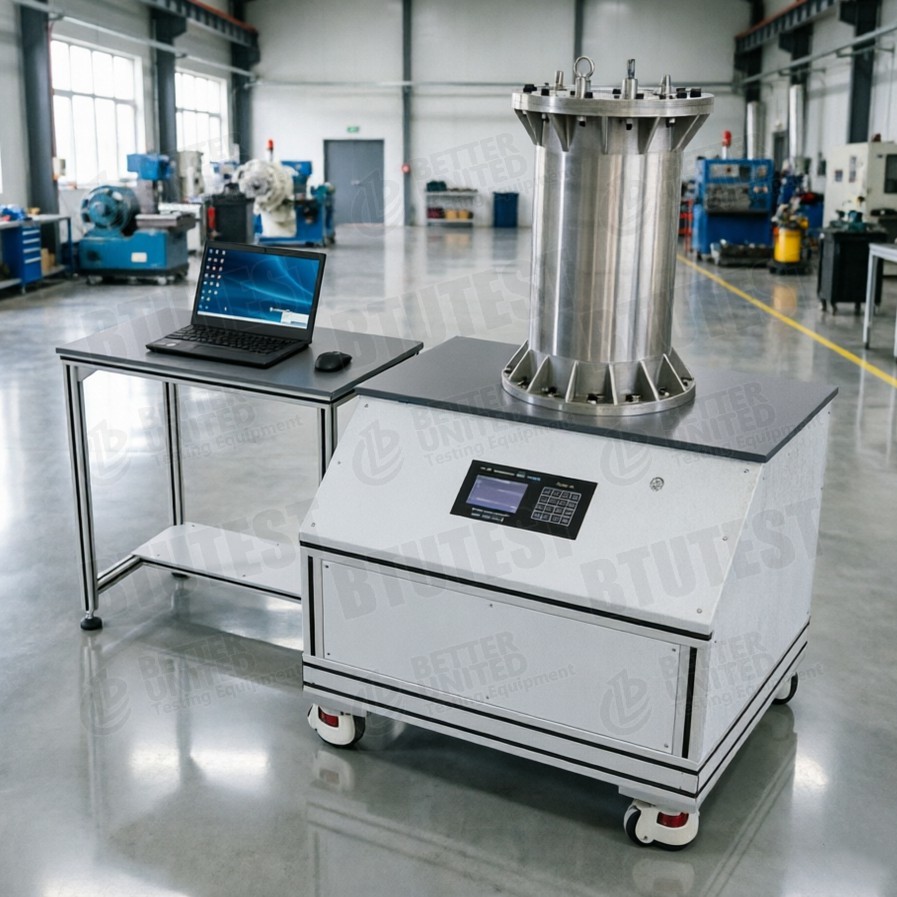

বহু-কার্যকরী নমুনা প্রস্তুতি এবং পরীক্ষার ব্যবস্থা (মাল্টি-ফাংশনাল একত্রীকরণ যন্ত্রপাতি) মডেলবিটিইউ-CSA-3

বর্ণনা

এই সরঞ্জাম একটিবহু-কার্যকরী নমুনা প্রস্তুতি এবং পরীক্ষার ব্যবস্থা (মাল্টি-ফাংশনাল একত্রীকরণ যন্ত্র), মডেলবিটিইউ-CSA-3. এটি প্রধানত সমজাতীয় মাটির নমুনা প্রস্তুত করতে এবং বিভিন্ন একত্রীকরণ পরীক্ষা করার জন্য ব্যবহৃত হয়। সিস্টেমটি উচ্চ মাত্রার অটোমেশন সহ স্ট্রেস এবং বিকৃতির অবস্থার উচ্চ-নির্ভুল নিয়ন্ত্রণ সরবরাহ করে। নমুনা পৃষ্ঠের অবস্থা, অভ্যন্তরীণ স্ট্রেস-স্ট্রেন স্টেট এবং অভ্যন্তরীণ ছিদ্র জলের চাপ বিতরণের বাস্তব-সময় অধিগ্রহণ এবং বিশ্লেষণ সহ সার্ভো নিয়ন্ত্রণের মাধ্যমে সম্পূর্ণ পরীক্ষার প্রক্রিয়াটি কম্পিউটার-নিয়ন্ত্রিত হতে পারে। প্রধান ফাংশন:

• সমজাতীয় মাটির নমুনা তৈরি করা
• স্টেপ-লোডিং একত্রীকরণ পরীক্ষা
• স্ট্রেনের ধ্রুবক হার (CRS) একত্রীকরণ পরীক্ষা
• লোডিংয়ের ধ্রুবক হার (CRL) একত্রীকরণ পরীক্ষা
• একাধিক অবস্থানে ছিদ্র জলের চাপের রিয়েল-টাইম পরিমাপ

পরীক্ষার মান (আন্তর্জাতিক)

• ASTM D2435(মাটির একমাত্রিক একত্রীকরণ)
• ASTM D4186(স্ট্রেন একত্রীকরণের ধ্রুবক হার - CRS)
• ASTM D4546(লোড-আনলোড-রিলোড একত্রীকরণ)
• ISO 17892-5(একত্রীকরণ পরীক্ষা)
• BS 1377-6(একত্রীকরণ পরীক্ষা)
• ASTM D698(কম্প্যাকশন টেস্ট - নমুনা প্রস্তুতির সাথে সম্পর্কিত)

সরঞ্জামগুলি লোডিং নিয়ন্ত্রণ, স্থানচ্যুতি পরিমাপ, ছিদ্র চাপ পর্যবেক্ষণ ইত্যাদির জন্য এই মানগুলির প্রয়োজনীয়তাগুলি পূরণ করতে পারে।

স্পেসিফিকেশন

বিস্তারিত

• মাল্টি-ফাংশন ইন্টিগ্রেশন– উভয়ই সমজাতীয় নমুনা প্রস্তুত করতে পারে (যেমন, কম্প্যাকশন বা একত্রীকরণ ছাঁচনির্মাণ দ্বারা) এবং বিভিন্ন একত্রীকরণ পরীক্ষা (স্টেপ লোডিং, CRS, CRL) করতে পারে।
• বড় নমুনা আকার– প্রেসার সেল Ø300 মিমি × 600 মিমি উচ্চতা, মোটা দানাদার মাটি বা বড় নমুনার জন্য উপযুক্ত, স্কেলের প্রভাব হ্রাস করে।
• উচ্চ-নির্ভুল সার্ভো নিয়ন্ত্রণ- লোড, স্থানচ্যুতি এবং গতি সার্ভো ক্লোজড-লুপ নিয়ন্ত্রিত, নির্ভুলতা ±0.1% FS।
• মাল্টি-অবস্থান ছিদ্র চাপ পরিমাপ- অভ্যন্তরীণ ছিদ্র জলের চাপ বন্টন নিরীক্ষণের জন্য চাপ কোষের বিভিন্ন উচ্চতায় ছিদ্র চাপ সেন্সর ইনস্টল করা যেতে পারে, যা স্যাচুরেটেড বা অসম্পৃক্ত মাটিতে কার্যকর চাপ বিশ্লেষণের জন্য দরকারী।
• প্রশস্ত লোডিং গতি পরিসীমা– 0.00001–9 মিমি/মিনিট, কভারিং ক্রীপ, ধীর একত্রীকরণ এবং দ্রুত লোডিং।
• দীর্ঘ স্ট্রোক- 600 মিমি, বৃহৎ বিকৃতি একত্রীকরণ বা কম্প্রেশন পরীক্ষার অনুমতি দেয়।
• জল সংগ্রহের ট্যাঙ্ক- 20 L ক্ষমতা নিষ্কাশন সংগ্রহের জন্য, ভলিউম পরিবর্তন পরিমাপ সহজতর.
• নমনীয় নিয়ন্ত্রণ- ইলেক্ট্রোম্যাগনেটিক সুইচ, সফ্টওয়্যার বা এলসিডি প্যানেলের মাধ্যমে পরিচালনা করা যেতে পারে, বিভিন্ন ব্যবহারকারীর পছন্দগুলি মিটমাট করে।
• টেকসই উপাদান- 304 স্টেইনলেস স্টিলের তৈরি প্রেসার সেল, দীর্ঘমেয়াদী ব্যবহারের জন্য ক্ষয়-প্রতিরোধী।

আবেদন

• সমজাতীয় নমুনা প্রস্তুতি- পরবর্তী ট্রায়াক্সিয়াল, সরাসরি শিয়ার, ব্যাপ্তিযোগ্যতা, ইত্যাদি পরীক্ষার জন্য অভিন্ন, পুনরাবৃত্তিযোগ্য নমুনা সরবরাহ করে।
• বড় আকারের একত্রীকরণ পরীক্ষা– মোটা দানাদার মাটি, রকফিল, নরম শিলা ইত্যাদির একত্রীকরণ বৈশিষ্ট্য নির্ধারণ করুন।
• CRS/CRL দ্রুত একত্রীকরণ- দ্রুত একত্রীকরণ পরামিতি প্রাপ্ত, সময় সাশ্রয়.
• ছিদ্র চাপ বিতরণ অধ্যয়ন- বিভিন্ন নিষ্কাশন সীমানা অবস্থার অধীনে অভ্যন্তরীণ ছিদ্র চাপের বিবর্তন অধ্যয়ন করুন, একত্রীকরণ তত্ত্ব যাচাই করুন।
• দীর্ঘমেয়াদী হামাগুড়ি- গৌণ একত্রীকরণ আচরণ বিশ্লেষণ করার জন্য ধ্রুবক লোডের অধীনে বিকৃতি এবং ছিদ্র চাপের পরিবর্তনগুলি পরিমাপ করুন।
• পরিবেশগত ভূ-প্রযুক্তিবিদ্যা- দূষিত মাটি, বিস্তৃত মৃত্তিকা, ইত্যাদির একত্রীকরণ আচরণ অধ্যয়ন করুন।

সুবিধা

• উচ্চ নির্ভুলতা- নিয়ন্ত্রণ নির্ভুলতা ±0.1% FS, গবেষণা প্রয়োজনীয়তা পূরণ।
• বড় আকার এবং দীর্ঘ স্ট্রোক- Ø300×600 মিমি নমুনা, 600 মিমি স্ট্রোক, বড় বিকৃতি এবং বড়-কণা উপকরণের জন্য উপযুক্ত।
• মাল্টি-ফাংশন- নমুনা প্রস্তুতি + ধাপে লোডিং + CRS + CRL + মাল্টি-পজিশন ছিদ্র চাপ পরিমাপ - সব একটি সিস্টেমে।
• সম্পূর্ণ স্বয়ংক্রিয় সার্ভো নিয়ন্ত্রণ- কম্পিউটার নিয়ন্ত্রণ, রিয়েল-টাইম ডেটা অধিগ্রহণ, স্বয়ংক্রিয় পরামিতি গণনা।
• মাল্টি-অবস্থানের ছিদ্র চাপ- প্রচলিত একক-সেন্সর পরিমাপের বিপরীতে স্থানিক ছিদ্র চাপ বিতরণের অধ্যয়নের অনুমতি দেয়।
• বড় ধারণক্ষমতার জল সংগ্রহের ট্যাঙ্ক- 20 L, বড় নমুনা থেকে নিষ্কাশন সংগ্রহের জন্য উপযুক্ত।
• নমনীয় অপারেশন- প্যানেল কীপ্যাড + LCD + সফ্টওয়্যার, একাধিক নিয়ন্ত্রণ বিকল্প।
• মজবুত নির্মাণ- ইন্টিগ্রাল লোড ফ্রেম, উচ্চ অনমনীয়তা, কম কম্পন।

কি চয়ন করুন

এই সরঞ্জাম নির্বাচন করুন বা পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে অন্যান্য মডেলের সাথে তুলনা করুন:

প্রক্রিয়া প্রবাহ

উদাহরণ:সমজাতীয় নমুনা প্রস্তুতি + CRS একত্রীকরণ পরীক্ষা (মাল্টি-পজিশন ছিদ্র চাপ পরিমাপ সহ)

• নমুনা প্রস্তুতি
  • জলের পরিমাণ লক্ষ্য করার জন্য মাটি মিশ্রিত করুন, চাপ কোষে (Ø300×600 মিমি) স্তরে রাখুন।
  • শুষ্ক ঘনত্ব লক্ষ্য করার জন্য প্রতিটি স্তরকে কমপ্যাক্ট করতে সার্ভো লোডিং সিস্টেম ব্যবহার করুন, একটি সমজাতীয় নমুনা তৈরি করুন।
  • প্রস্তুতির সময়, বিভিন্ন উচ্চতায় ছিদ্র চাপ সেন্সর এম্বেড করুন (যেমন, নমুনার উচ্চতার 1/4, 1/2, 3/4)।

• ইনস্টলেশন এবং sealing
  • টপ ক্যাপ ইনস্টল করুন, লোডিং পিস্টন, ডিসপ্লেসমেন্ট সেন্সর এবং মাল্টি-চ্যানেল পোর প্রেসার সেন্সর সংযুক্ত করুন।
  • জল সংগ্রহের ট্যাঙ্কে (20 L) নিষ্কাশন লাইন সংযুক্ত করুন।
  • যদি স্যাচুরেশন প্রয়োজন হয়, ভ্যাকুয়াম স্যাচুরেশন বা ব্যাক প্রেসার স্যাচুরেশন করুন।

• পরীক্ষার পরামিতি সেট করুন
  • সফ্টওয়্যারটিতে, "CRS একত্রীকরণ মডিউল" নির্বাচন করুন।
  • একটি ধ্রুবক স্ট্রেন রেট সেট করুন (যেমন, 0.01 মিমি/মিনিট)।
  • সর্বাধিক অক্ষীয় স্ট্রেন (যেমন, 20%) বা সর্বাধিক অক্ষীয় লোড (30 kN) সেট করুন।
  • ডেটা অধিগ্রহণের ব্যবধান সেট করুন (যেমন, 1 সেকেন্ড)।

• পরীক্ষা শুরু করুন
  • সার্ভো লোডিং সিস্টেম একটি ধ্রুবক হারে পিস্টনকে নিচের দিকে ঠেলে দেয়।
  • সফ্টওয়্যারটি অক্ষীয় লোড, অক্ষীয় স্থানচ্যুতি, একাধিক অবস্থানে ছিদ্র চাপ এবং রিয়েল টাইমে সময় রেকর্ড করে।
  • প্রতিটি সেন্সরের জন্য স্ট্রেস-স্ট্রেন কার্ভ এবং পোর প্রেসার-স্ট্রেন কার্ভ প্লট করে।

• স্টপ কন্ডিশন
  • প্রিসেট স্ট্রেন বা সর্বোচ্চ লোড পৌঁছে গেলে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

• Disassembly এবং পরিষ্কার
  • আনলোড, নমুনা অপসারণ, চূড়ান্ত জল উপাদান পরিমাপ.
  • প্রেসার সেল, পোর প্রেসার সেন্সর, লাইন এবং পানি সংগ্রহের ট্যাঙ্ক পরিষ্কার করুন।

• ডেটা প্রসেসিং
  • CRS তত্ত্বের উপর ভিত্তি করে, সফ্টওয়্যারটি একত্রীকরণ Cv এর সামগ্রিক সহগ গণনা করে (গড় বা নীচের ছিদ্র চাপ ব্যবহার করে)।
  • ছিদ্র চাপ অপব্যবহার নিদর্শন বিশ্লেষণ করতে বিভিন্ন উচ্চতায় ছিদ্র চাপ প্রতিক্রিয়া তুলনা করুন।
  • কম্প্রেশন ইনডেক্স Cc, প্রাক-একত্রীকরণ চাপ Pc, ইত্যাদি গণনা করুন।
  • ডেটা রপ্তানি করুন এবং একটি পরীক্ষা প্রতিবেদন তৈরি করুন।

ধাপে-লোডিং একত্রীকরণের জন্য: একটি লোড সিকোয়েন্স সেট করুন (যেমন, 50, 100, 200, 400, 800 kPa); প্রতিটি লোড ধাপে সময়ের সাথে স্থানচ্যুতি এবং ছিদ্র চাপ রেকর্ড করুন।
শুধুমাত্র নমুনা প্রস্তুতির জন্য: একটি একত্রীকরণ পরীক্ষা সঞ্চালন ছাড়া কম্প্যাক্ট স্তর কম্প্যাকশন প্রোগ্রাম ব্যবহার করুন.

সারাংশ:BTU-CSA-3 হল একটি বহু-কার্যকরী নমুনা প্রস্তুতি এবং পরীক্ষার ব্যবস্থা (মাল্টি-ফাংশনাল একত্রীকরণ যন্ত্র) যা বিভিন্ন একত্রীকরণ পরীক্ষার সাথে একজাতীয় নমুনা প্রস্তুতিকে একীভূত করে। এটিতে একটি বড় নমুনা আকার (Ø300×600 মিমি), 30 kN পর্যন্ত অক্ষীয় লোড, 600 মিমি স্ট্রোক, এবং স্টেপ লোডিং, CRS, CRL এবং রিয়েল-টাইম মাল্টি-পজিশন পোর প্রেসার পরিমাপ সমর্থন করে। সম্পূর্ণ স্বয়ংক্রিয় সার্ভো ক্লোজড-লুপ নিয়ন্ত্রণ সহ নিয়ন্ত্রণের সঠিকতা ±0.1% FS। এটি মোটা দানাদার মাটি, রকফিল এবং বড় নমুনার একত্রীকরণ বৈশিষ্ট্য অধ্যয়ন করার পাশাপাশি সমজাতীয় নমুনা প্রস্তুত করার জন্য উপযুক্ত। নির্বাচনের জন্য প্রয়োজনীয় লোড ক্ষমতা, নমুনার আকার এবং বহু-অবস্থানের ছিদ্র চাপ পরিমাপের প্রয়োজন বিবেচনা করা উচিত। রুটিন ছোট আকারের একত্রীকরণ পরীক্ষার জন্য, একটি ছোট একত্রীকরণ মিটার আরও সাশ্রয়ী হতে পারে।
