মোটা দানাদার মাটির জন্য বড় আকারের ট্রায়াক্সিয়াল যন্ত্রপাতি

পণ্যের বর্ণনা

মোটা দানাদার মাটির জন্য বড় আকারের ট্রায়াক্সিয়াল যন্ত্রপাতি

1. বর্ণনা

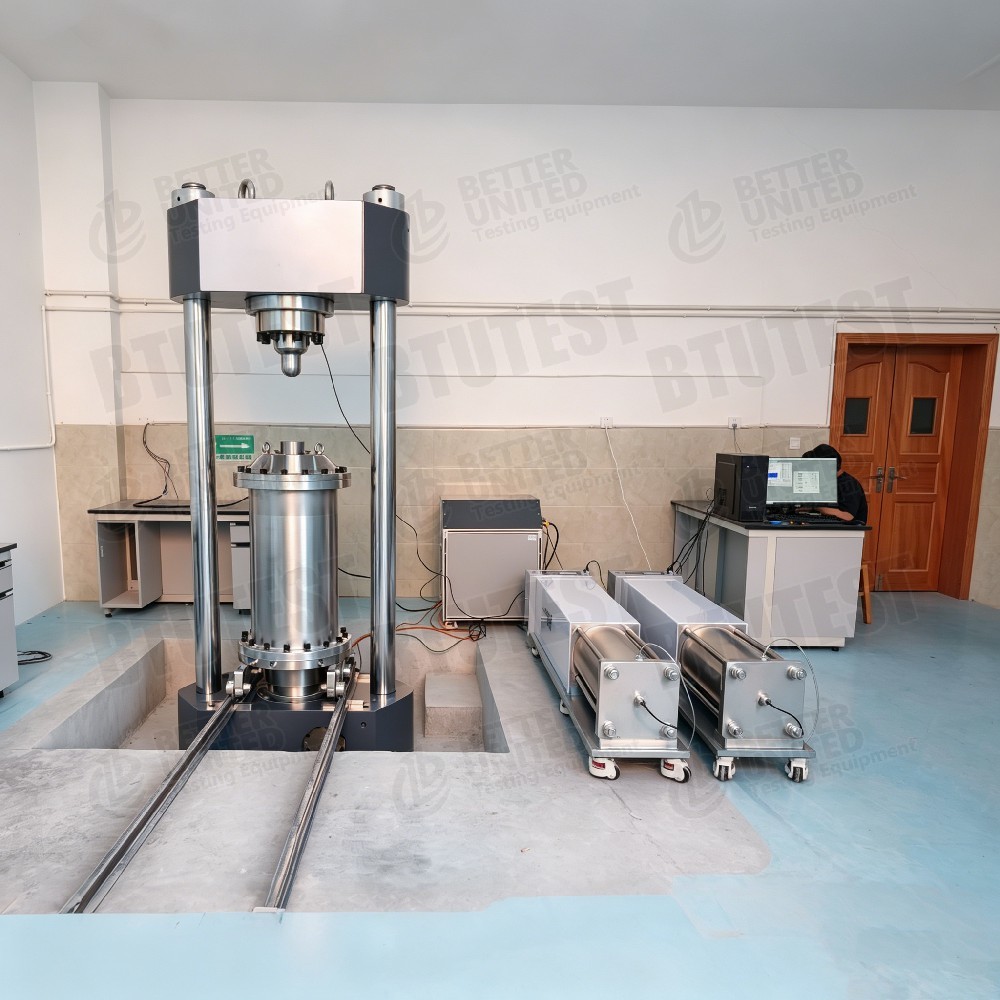

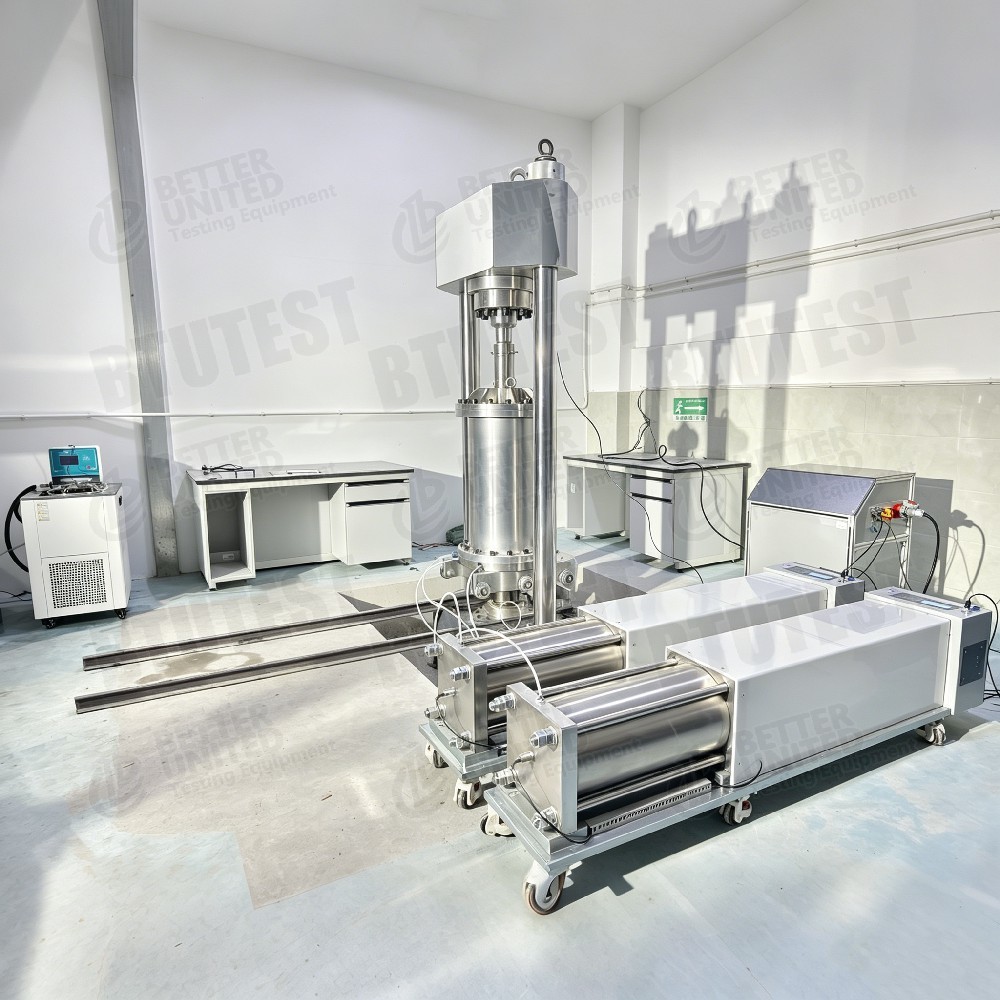

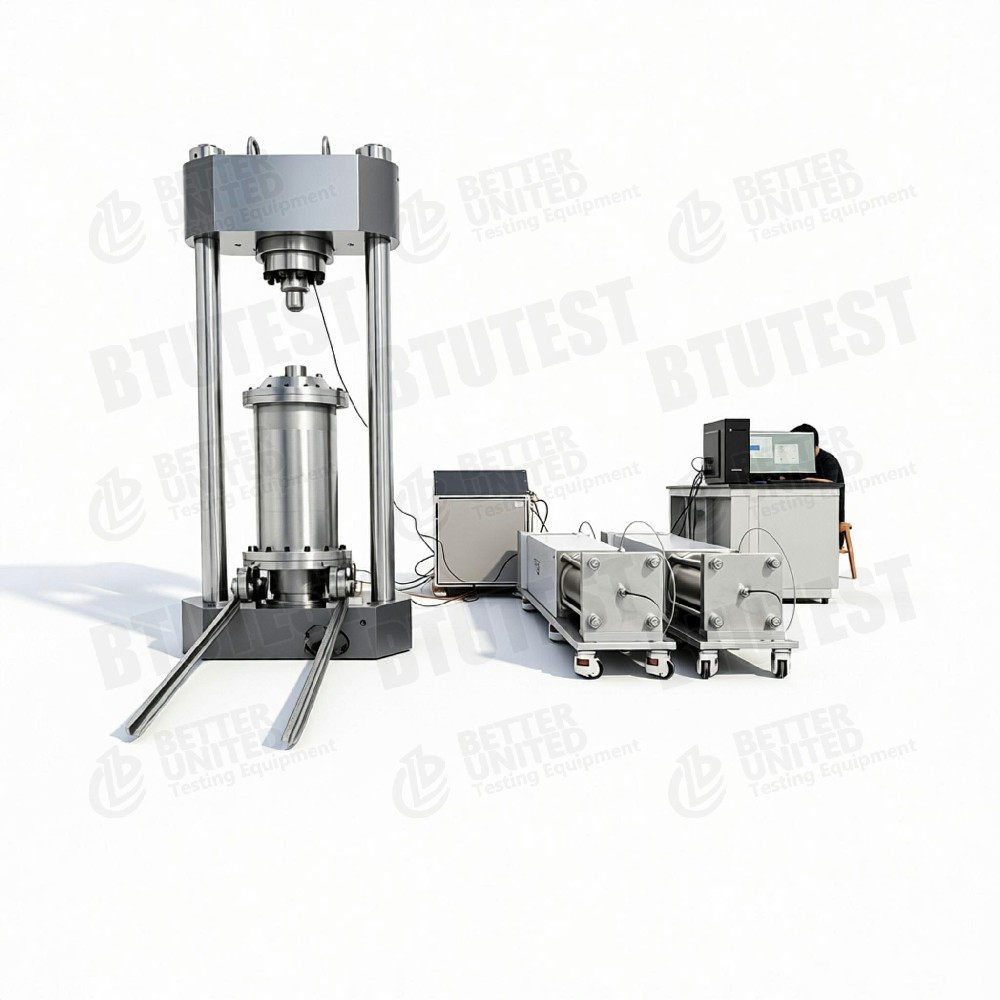

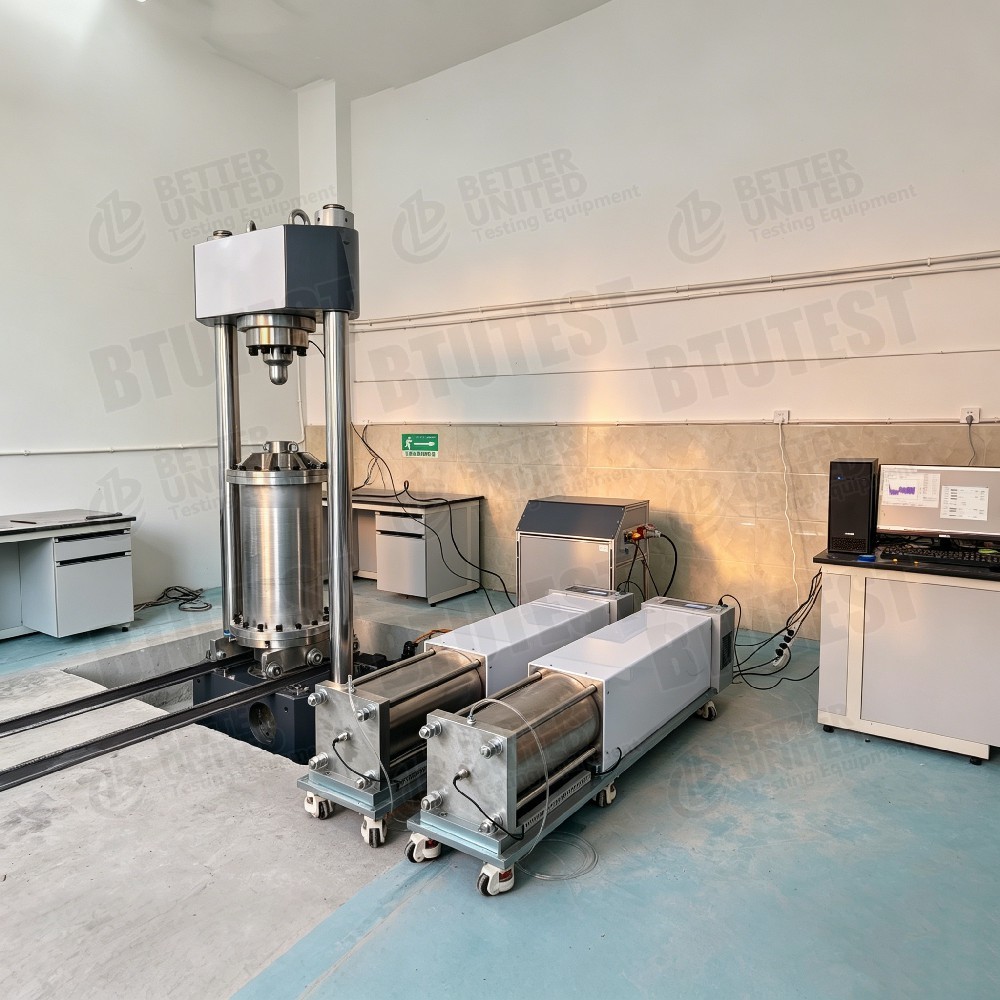

এটি একটি উচ্চ-পারফরম্যান্স, সার্ভো-নিয়ন্ত্রিত বৃহৎ-স্কেল ট্রায়াক্সিয়াল টেস্টিং সিস্টেম যা নুড়ি, রকফিল, রেলওয়ে ব্যালাস্ট এবং বাঁধ নির্মাণ সামগ্রী সহ মোটা-দানাযুক্ত জিওমেটেরিয়ালগুলির স্ট্যাটিক এবং গতিশীল ট্রায়াক্সিয়াল পরীক্ষার জন্য বিশেষভাবে ডিজাইন করা হয়েছে। প্রচলিত ভূ-প্রযুক্তিগত সরঞ্জামগুলি প্রায়শই বড় কণার উপস্থিতির কারণে এই উপকরণগুলির জন্য পরীক্ষার প্রয়োজনীয়তাগুলি পূরণ করতে পারে না।
সিস্টেম পর্যন্ত নমুনা মিটমাটব্যাস 300 মিমি এবং উচ্চতা 600 মিমি, নিশ্চিত করে যে নমুনার আকার সর্বাধিক কণার আকারের তুলনায় যথেষ্ট, এইভাবে নির্ভরযোগ্য এবং প্রতিনিধি প্রকৌশল পরামিতি প্রদান করে।
সমর্থিত ক্ষমতাগুলির মধ্যে রয়েছে স্ট্রেন-নিয়ন্ত্রিত এবং স্ট্রেস-নিয়ন্ত্রিত ট্রায়াক্সিয়াল পরীক্ষা (UU, CU, CD), স্ট্রেস পাথ পরীক্ষা, উচ্চ-চাপ ট্রায়াক্সিয়াল সিপেজ পরীক্ষা, K₀ একত্রীকরণ, অ্যানিসোট্রপিক একত্রীকরণ, এবং ব্যবহারকারী-সংজ্ঞায়িত তরঙ্গরূপ, স্কয়ারডম, ট্রাইঅ্যাক্সিয়াল লোডিং সহ কম ফ্রিকোয়েন্সি সাইক্লিক লোডিং সিসমিক ওয়েভ)।
সিস্টেমটি ডেডিকেটেড উইন্ডোজ-ভিত্তিক পরীক্ষা সফ্টওয়্যারের মাধ্যমে সম্পূর্ণ স্বয়ংক্রিয় যা নিয়ন্ত্রণ, ডেটা অধিগ্রহণ এবং রিয়েল-টাইম প্রতিক্রিয়া সম্পাদন করে। মূল ভেরিয়েবল যেমন অক্ষীয় লোড, সীমাবদ্ধ চাপ, পিছনের চাপ এবং লোডিং হার একই সাথে, স্বাধীনভাবে এবং স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হতে পারে। ঐচ্ছিক মডিউলগুলির মধ্যে রয়েছে ট্রায়াক্সিয়াল ক্রীপ টেস্টিং, সেন্সর ক্রমাঙ্কন, এবং অক্ষ-অনুবাদ কৌশল ব্যবহার করে অসম্পৃক্ত মাটি পরীক্ষা।
যন্ত্রপাতি প্রধান আন্তর্জাতিক মান মেনে চলে:ASTM D7181, ASTM D4767, ASTM D3999, BS 1377, এবং ISO 17892-8/9.

2. টেস্ট স্ট্যান্ডার্ড

• ASTM D7181
• ASTM D4767
• ASTM D3999
• বিএস 1377
• ISO 17892-8/9

এগুলি মোটা দানাদার মাটির জন্য স্ট্যাটিক ট্রায়াক্সিয়াল, ডাইনামিক ট্রায়াক্সিয়াল, এবং নিষ্কাশন/অনিষ্কাশিত পরীক্ষা পদ্ধতিগুলিকে কভার করে।

3. স্পেসিফিকেশন

প্যারামিটার	সাধারণ মান / পরিসর
নমুনার আকার	300 মিমি ব্যাস। × 600 মিমি উচ্চতা
লোড ফ্রেম ক্ষমতা	1500 kN (ইলেক্ট্রো-সার্ভো) বা 250 kN (হাইড্রোলিক অ্যাকুয়েটর)
প্রেসার চেম্বারের কাজের চাপ	যেমন, 1 MPa (নিরাপত্তা রেটিং > 2× কাজের চাপ)
গতিশীল লোডিং ফ্রিকোয়েন্সি	10 Hz পর্যন্ত
ওয়েভফর্ম সমর্থন	সাইন, ত্রিভুজাকার, বর্গক্ষেত্র, এলোমেলো, ব্যবহারকারী-সংজ্ঞায়িত/সিসমিক তরঙ্গ
ভলিউম পরিবর্তন রেজোলিউশন	0.001 মিলি পর্যন্ত (স্যাচুরেশন গ্রহণের জন্য)
পাওয়ার সাপ্লাই	স্ট্যান্ডার্ড 220 V, কোনও বাহ্যিক এয়ার কম্প্রেসার বা হাইড্রোলিক পাওয়ার প্যাক নেই (অনেক কনফিগারেশনে)
ঐচ্ছিক তাপমাত্রা পরিসীমা	-30 °C ~ +80 °C
ঐচ্ছিক উচ্চ আবদ্ধ চাপ	100 MPa পর্যন্ত (গভীর বোরহোল বা হাইড্রেট অধ্যয়নের জন্য)

4. বিস্তারিত

• নিয়ন্ত্রণ মোড লোড হচ্ছে: স্ট্রেন-নিয়ন্ত্রিত, স্ট্রেস-নিয়ন্ত্রিত, কম ফ্রিকোয়েন্সি সাইক্লিক লোডিং।
• একত্রীকরণ প্রকার: K₀ একত্রীকরণ, অ্যানিসোট্রপিক একত্রীকরণ।
• উন্নত পরীক্ষা: উচ্চ-চাপ ট্রায়াক্সিয়াল সিপেজ, স্ট্রেস পাথ পরীক্ষা, সত্য ট্রায়াক্সিয়াল (ঐচ্ছিক স্বাধীন প্রধান স্ট্রেস নিয়ন্ত্রণ)।
• অসম্পৃক্ত মাটি পরীক্ষা: অক্ষ-অনুবাদ কৌশল (ATT) সাধারণ সাকশন রেঞ্জ 0-100 kPa সহ।
• অটোমেশন: সম্পূর্ণ অটোমেশন, ডেটা অধিগ্রহণ, রিয়েল-টাইম প্রতিক্রিয়ার জন্য উত্সর্গীকৃত সফ্টওয়্যার; সহজ নমুনা পরিচালনার জন্য ঐচ্ছিক মোটরচালিত চাপ চেম্বার উত্তোলন এবং স্লাইডিং প্রক্রিয়া।
• সেন্সর: অক্ষীয় লোড, স্থানচ্যুতি, ছিদ্র জলের চাপ, সীমাবদ্ধ/ব্যাক চাপ, এবং ভলিউম পরিবর্তনের উচ্চ-নির্ভুলতা পরিমাপ।
• ঐচ্ছিক অ্যাড-অন:
  • বেন্ডার উপাদান (পি-ওয়েভ এবং এস-ওয়েভ, উল্লম্ব এবং অনুভূমিক কনফিগারেশন)
  • স্থানীয় স্ট্রেন পরিমাপ (হল-ইফেক্ট সেন্সর বা এলভিডিটি)
  • তাপমাত্রা নিয়ন্ত্রণ মডিউল (সঞ্চালন স্নান)
  • হাইড্রোলিক লোড ফ্রেম বিকল্প (উচ্চ-ফ্রিকোয়েন্সি 10 Hz গতিশীল পরীক্ষার জন্য, যেমন, রেল ব্যালাস্ট এবং সিসমিক সিমুলেশনের জন্য)

5. আবেদন

• মোটা দানাদার মাটির প্রকৌশল বৈশিষ্ট্যের উপর গবেষণা (নুড়ি, রকফিল, রেলওয়ে ব্যালাস্ট, বাঁধ নির্মাণ সামগ্রী)
• উচ্চ আর্থ-রকফিল ড্যাম, সাবগ্রেড, ভিত্তি এবং পুনরুদ্ধার প্রকল্পগুলির জন্য স্থির এবং গতিশীল পরামিতি নির্ধারণ
• স্ট্রেস পাথ সিমুলেশন, ব্যাপ্তিযোগ্যতা চরিত্রায়ন, তরলীকরণ সম্ভাব্য মূল্যায়ন
• অসম্পৃক্ত মাটি আচরণ
• হিমায়িত মাটি, হাইড্রেট, গভীর ভূ-প্রযুক্তিগত প্রকৌশল (উচ্চ চাপের বিকল্প সহ)
• সিসমিক ওয়েভ লোডিংয়ের অধীনে বড় বিকৃতি প্রতিক্রিয়া

6. সুবিধা

• বড় নমুনা আকার: 300 মিমি × 600 মিমি প্রতিনিধি কণা-থেকে-নমুনা আকারের অনুপাত নিশ্চিত করে।
• উচ্চ কঠোরতা এবং উচ্চ লোড ক্ষমতা: ঘন, শক্ত মোটা-দানাযুক্ত মাটি পরীক্ষার জন্য 1500 kN পর্যন্ত।
• বহুমুখী লোডিং: স্ট্যাটিক, ডাইনামিক, স্ট্রেস পাথ, K₀, অ্যানিসোট্রপিক একত্রীকরণ, ইত্যাদি সমর্থন করে।
• উচ্চ নির্ভুলতা পরিমাপ: সঠিক স্যাচুরেশন নিরীক্ষণের জন্য ভলিউম পরিবর্তন রেজোলিউশন 0.001 মিলিতে নামিয়ে আনুন।
• উচ্চ অটোমেশন: সফ্টওয়্যার-নিয়ন্ত্রিত অপারেশন মানুষের ত্রুটি কমিয়ে দেয়।
• স্বয়ংসম্পূর্ণ অপারেশন: বেশিরভাগ কনফিগারেশনের জন্য কোনো বাহ্যিক কম্প্রেসার বা হাইড্রোলিক ইউনিটের প্রয়োজন হয় না; 220 V এ শান্তভাবে চলে।
• শক্তিশালী প্রসারণযোগ্যতা: ঐচ্ছিক সত্য ট্রায়াক্সিয়াল, তাপমাত্রা নিয়ন্ত্রণ, বেন্ডার উপাদান, অসম্পৃক্ত মাটি, উচ্চ-চাপ মডিউল ইত্যাদি।
• প্রধান আন্তর্জাতিক মান মেনে চলেবিশ্বব্যাপী স্বীকৃত ফলাফলের জন্য।

7. প্যারামিটার

8. কি চয়ন করবেন (কনফিগারেশন নির্দেশিকা)

• মৌলিক কনফিগারেশন: স্ট্যান্ডার্ড লোড ফ্রেম (যেমন, 250 kN বা 1500 kN), 300 মিমি প্রেসার চেম্বার - প্রচলিত স্ট্যাটিক ট্রায়াক্সিয়াল টেস্ট (CU, CD) এবং মোটা দানাদার মাটিতে ব্যাপ্তিযোগ্যতা পরীক্ষার জন্য উপযুক্ত।
• গতিশীল পরীক্ষা প্রয়োজন: সাইন, সিসমিক ওয়েভ ইত্যাদির জন্য সমর্থন সহ হাইড্রোলিক লোড ফ্রেম (10 Hz) চয়ন করুন - ব্যালাস্ট এবং সিসমিক লিকুইফেকশন অধ্যয়নের জন্য আদর্শ৷
• অসম্পৃক্ত মাটি পরীক্ষা: অক্ষ-অনুবাদ স্তন্যপান নিয়ন্ত্রণ মডিউল যোগ করুন।
• ছোট-স্ট্রেন মডুলাস প্রয়োজন: বেন্ডার উপাদান (P/S তরঙ্গ) এবং হল-ইফেক্ট স্থানীয় স্ট্রেন সেন্সর যোগ করুন।
• জটিল চাপের পথ: সত্যিকারের ট্রায়াক্সিয়াল বিকল্প বেছে নিন (স্বতন্ত্র σ₁, σ₂, σ₃ নিয়ন্ত্রণ)।
• পরিবেশগত সিমুলেশন: তাপমাত্রা নিয়ন্ত্রণ মডিউল যোগ করুনহিমায়িত বা উন্নত তাপমাত্রা পরীক্ষার জন্য।
• অত্যন্ত উচ্চ সীমাবদ্ধ চাপ(যেমন, গভীর শিলা বা হাইড্রেট): উচ্চ-চাপের বিকল্প বেছে নিন (100 MPa পর্যন্ত)।

ব্যবহারকারীরা গবেষণার উদ্দেশ্য এবং বাজেট অনুযায়ী উপরের মডিউলগুলি একত্রিত করতে পারেন।

9. প্রক্রিয়া প্রবাহ

নথি একটি নির্দিষ্ট ফ্লো চার্ট প্রদান করে না. বড় আকারের মোটা-দানাযুক্ত ট্রায়াক্সিয়াল পরীক্ষার জন্য একটি সাধারণ প্রক্রিয়া (সিস্টেম ক্ষমতা থেকে অনুমান করা হয়েছে) নিম্নরূপ:

• নমুনা প্রস্তুতি: একটি 300 মিমি ডায়া প্রস্তুত করুন। × 600 মিমি উচ্চ মোটা দানাদার মাটির নমুনা (যেমন, স্তর সংকোচন বা কম্পন দ্বারা)।
• নমুনা ইনস্টলেশন: চাপ চেম্বার বেস উপর নমুনা রাখুন; ছিদ্রযুক্ত পাথর, ফিল্টার পেপার, রাবার ঝিল্লি একত্রিত করুন; ছিদ্র চাপ এবং পিছনে চাপ লাইন সীল এবং সংযোগ.
• স্যাচুরেশন: সীমিত এবং পিছনে চাপ প্রয়োগ; CO₂ ফ্লাশিং, ডি-এয়ারড ওয়াটার স্যাচুরেশন এবং বি-ভ্যালু চেক করুন (≥0.95 গ্রহণযোগ্য)।
• একত্রীকরণ: লক্ষ্য সীমাবদ্ধ চাপ প্রয়োগ করুন – আইসোট্রপিক, কে₀, বা অ্যানিসোট্রপিক একত্রীকরণ; রেকর্ড ভলিউম পরিবর্তন।
• লোডিং স্টেজ:
  • স্ট্যাটিক পরীক্ষা: ব্যর্থতা বা লক্ষ্য স্ট্রেন পর্যন্ত স্ট্রেন-নিয়ন্ত্রিত বা চাপ-নিয়ন্ত্রিত লোডিং (হার সামঞ্জস্যযোগ্য)।
  • গতিশীল পরীক্ষা: কম-ফ্রিকোয়েন্সি সাইক্লিক লোডিংয়ের জন্য তরঙ্গরূপ, ফ্রিকোয়েন্সি, চক্রের সংখ্যা সেট করুন।
  • স্ট্রেস পাথ পরীক্ষা: একই সাথে একটি পূর্বনির্ধারিত পথ অনুযায়ী অক্ষীয় চাপ এবং সীমাবদ্ধ চাপ নিয়ন্ত্রণ করুন।
• ডেটা অধিগ্রহণ: পরীক্ষা জুড়ে স্বয়ংক্রিয়ভাবে অক্ষীয় লোড, স্থানচ্যুতি, ছিদ্র চাপ, সীমাবদ্ধ চাপ এবং ভলিউম পরিবর্তন রেকর্ড করুন।
• সমাপ্তি: শেষ অবস্থায় পৌঁছে গেলে স্বয়ংক্রিয় স্টপ (যেমন, স্ট্রেন সীমা, চক্র গণনা, বা লিকুইফেকশন)। নমুনা আনলোড এবং ভেঙে ফেলা।
• ডেটা প্রসেসিং এবং রিপোর্টিং: সফ্টওয়্যার স্বয়ংক্রিয়ভাবে স্ট্রেস-স্ট্রেন কার্ভ, ছিদ্র চাপ বনাম চক্র, কার্যকর স্ট্রেস পাথ, ইত্যাদি প্লট করে এবং একটি পরীক্ষার রিপোর্ট আউটপুট করে।
