ট্রায়াক্সিয়াল যন্ত্রপাতি

পণ্যের বর্ণনা

ত্রি-অক্ষীয় যন্ত্রপাতি

1বর্ণনা

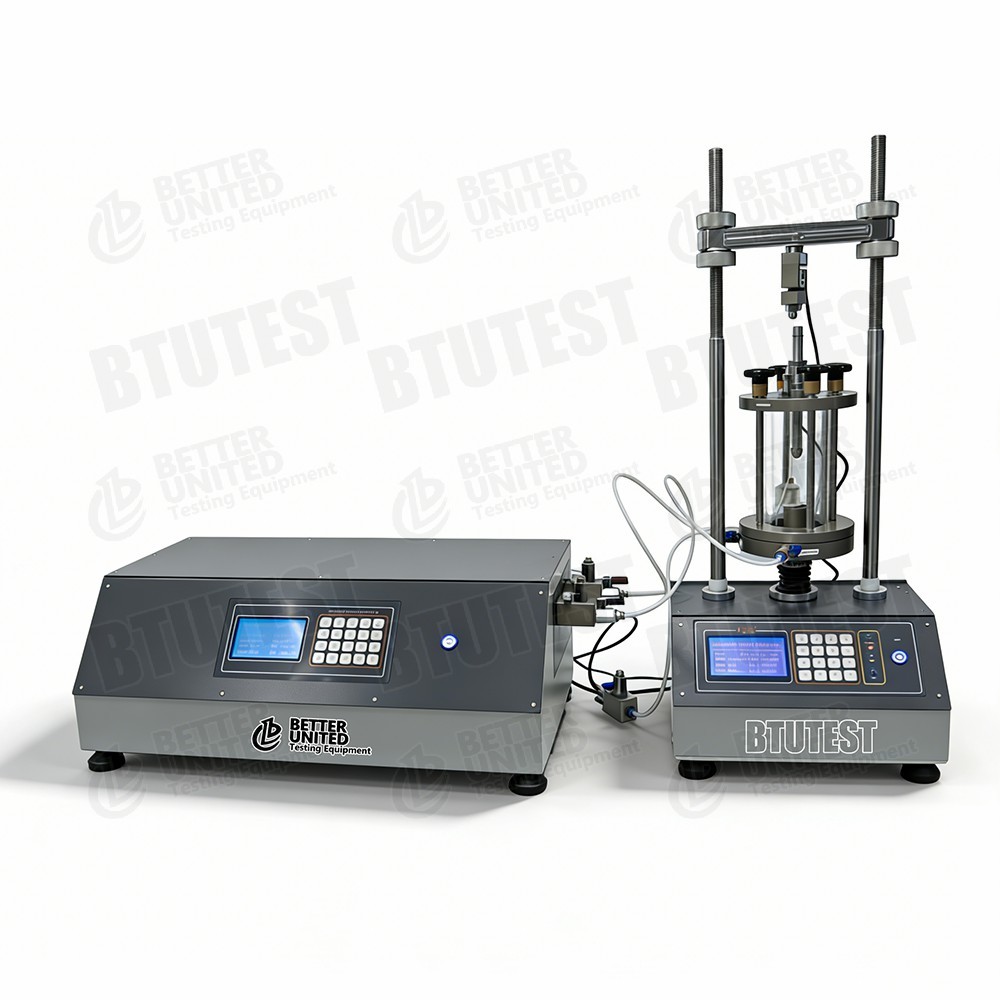

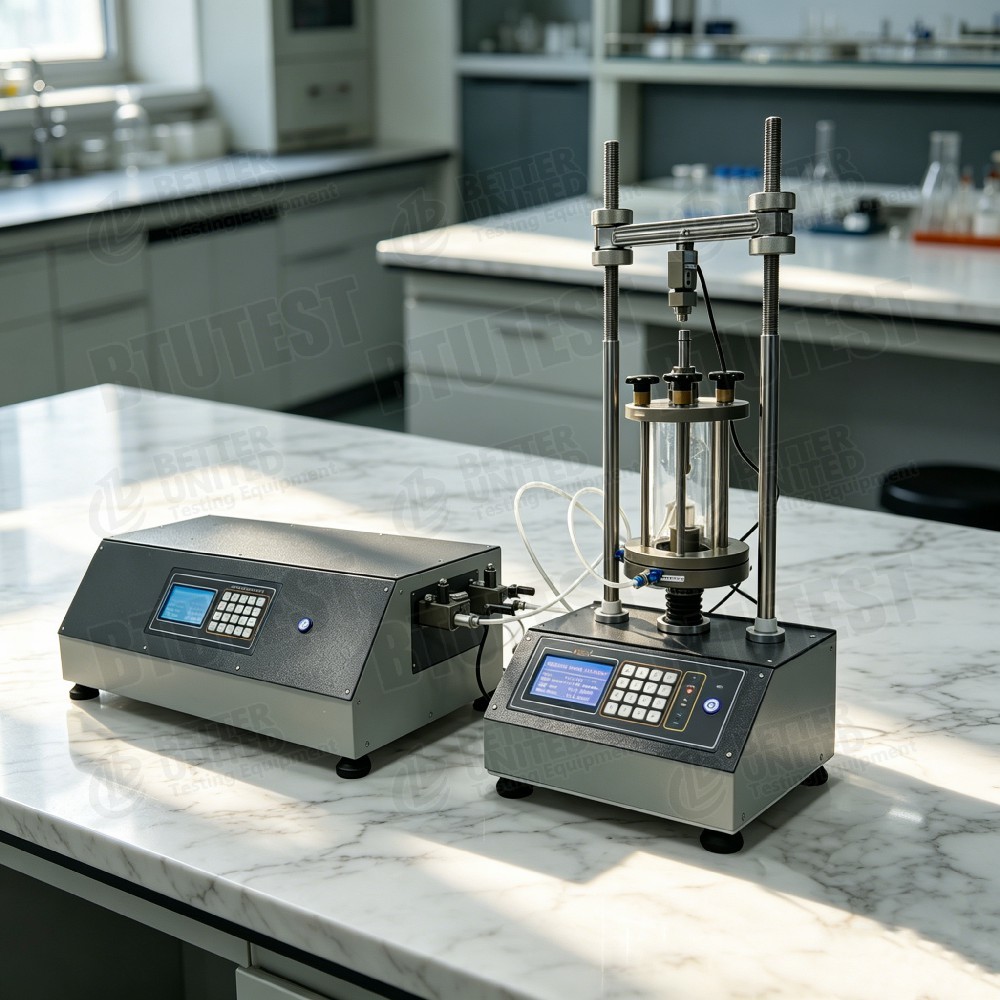

এই সরঞ্জাম একটিসম্পূর্ণ স্বয়ংক্রিয় ট্রাইএক্সিয়াল যন্ত্র (বিটিইউ-টিটিএস সিরিজ), মডেল টিটিএস-১, ৩, ৬, ১০ এবং ২০ এর জন্য। এটি মূলত ভূতাত্ত্বিক পরীক্ষায় ট্রাইএক্সিয়াল সংকোচন পরীক্ষার জন্য ব্যবহৃত হয়, স্ট্যান্ডার্ড পরীক্ষার ধরণের সমর্থন করে যেমন আনকনসোলাইডেড Undrained (UU),একত্রীকরণযোগ্য (সিই), এবং কনসোলাইডেড ড্রেনড (সিডি) । সিস্টেমটি উচ্চ-নির্ভুলতা ভলিউম নিয়ামক (সেল / ব্যাক চাপ) দিয়ে সজ্জিত এবং বিকল্প পেশাদার পরীক্ষার মডিউলগুলি সরবরাহ করে (যেমন, k0 একত্রীকরণ, চাপ পথ,সাবগ্রেড রেঅ্যাকশনের সহগ, ইলাস্টিক মডিউল ইত্যাদি), যা সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ এবং তথ্য সংগ্রহের অনুমতি দেয়।

2. পরীক্ষার মান

• এএসটিএম ডি৭১৮১(কনসোলাইডেড ড্রেনড ট্রাইএক্সিয়াল কম্প্রেশন টেস্ট)
• এএসটিএম ডি৪৭৬৭(কনসোলাইডেড আনড্রেনেড ট্রাইএক্সিয়াল কম্প্রেশন টেস্ট)
• এএসটিএম ডি২৮৫০(অসমিলিত অজলা ত্রি-অক্ষীয় সংকোচন পরীক্ষা)
• BS 1377(ভূমি পরীক্ষা করার জন্য ব্রিটিশ মান)
• SL 237-1999(ভূমি পরীক্ষার জন্য চীনা স্পেসিফিকেশন)

ঐচ্ছিক মডিউল (যেমন, k0, ইলাস্টিক মডিউল) সংশ্লিষ্ট সমর্থন করতে পারেনএএসটিএমঅথবাJGSমানদণ্ড।

3. স্পেসিফিকেশন (প্যারামিটার)

4. বিস্তারিত (প্রযুক্তিগত বিবরণ)

• টেনসিল ফাংশন: টিটিএস-১০ স্পষ্টভাবে "ম্যাক্স. টেনসিল ফোর্স ১০০ কেএন" উল্লেখ করে, এই মডেলটি দ্বি-দিকের লোডিং (সংক্ষেপণ ও টেনশন) সমর্থন করে, যা টেনসিল বা চক্রীয় লোডিং পরীক্ষার জন্য উপযুক্ত।
• বিস্তৃত কাঁচা গতি পরিসীমা: টিটিএস-৩ এবং টিটিএস-৬ দ্রুত শক্তি পরীক্ষার জন্য সর্বোচ্চ ২০ মিমি/মিনিট চুরির গতি প্রদান করে, যখন ন্যূনতম ০.০০১ মিমি/মিনিট স্লিপ/রিওলজি গবেষণার জন্য উপযুক্ত।
• ভলিউম নিয়ন্ত্রক: স্বতন্ত্র সেল এবং ব্যাক চাপ নিয়ন্ত্রক, চাপ 2 ¢ 3 এমপিএ, ভলিউম 60 ¢ 100 মিলি, ছোট থেকে মাঝারি নমুনার পরিপূর্ণতা এবং চাপের জন্য উপযুক্ত।
• সমৃদ্ধ সফটওয়্যার মডিউল: স্ট্যান্ডার্ড UU, CU, CD এর পাশাপাশি, ঐচ্ছিক মডিউলগুলির মধ্যে k0 একত্রীকরণ, চাপ পথ, বিশ্রামের সময় পাশের মাটির চাপের সহগ, সাবগ্রাড প্রতিক্রিয়া সহগ, কাটার মডিউল,ইলাস্টিক মডুলাস (ডানকান-চ্যাং মডেল)ইত্যাদি।

5আবেদন

• শিক্ষা ও গবেষণা পরীক্ষাগার: রুটিন জিওটেকনিক্যাল ট্রায়াক্সিয়াল টেস্টিং নির্দেশাবলী
• ফাউন্ডেশন এবং সাবগ্রেড ইঞ্জিনিয়ারিং: কাটার শক্তি পরামিতি নির্ধারণ (c, φ)
• খনন এবং ঢাল স্থিতিশীলতা বিশ্লেষণ: বিভিন্ন ড্রেনেজ অবস্থার অধীনে শক্তি পরামিতি
• নরম মাটি এবং বিশেষ মাটি অধ্যয়ন: বিশ্রামের সময় পাশের মাটির চাপের সহগ, সাবগ্রাড প্রতিক্রিয়া সহগ, মডুলাস বৈশিষ্ট্যগুলির জন্য ঐচ্ছিক মডিউল
• ভূতাত্ত্বিক গঠনমূলক মডেলের পরামিতি ক্যালিব্রেশন: উদাহরণস্বরূপ, ডানকান-চেং মডেল E এবং B মান

6উপকারিতা

• সম্পূর্ণ স্বয়ংক্রিয় অপারেশন: স্যাচুরেশন, কনসোলিডেশন থেকে শেয়ারিং পর্যন্ত সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ এবং রেকর্ডিং
• টেনসিল ফাংশন (টিটিএস-১০): প্রসার্য পরীক্ষা সমর্থন করে, অ্যাপ্লিকেশন পরিসীমা প্রসারিত
• উচ্চ সর্বোচ্চ শিয়ারিং গতি (20 মিমি/মিনিট): দ্রুত পরীক্ষার জন্য বা চাপ নিয়ন্ত্রিত লোডিংয়ের জন্য উপযুক্ত
• সমৃদ্ধ ঐচ্ছিক মডিউল: একটি ডিভাইস পৃথক সরঞ্জাম ক্রয় ছাড়া বিভিন্ন উন্নত পরীক্ষার জন্য প্রসারিত করা যেতে পারে
• খরচ-কার্যকর: শিক্ষণ বা উৎপাদন পরীক্ষার পরীক্ষাগারে ব্যাচের কনফিগারেশনের জন্য উপযুক্ত রুটিন ট্রায়াক্সিয়াল পরীক্ষার মূল প্রয়োজনীয়তাগুলি জুড়ে

7. কি নির্বাচন করবেন (নির্বাচন গাইড)

8. প্রসেস ফ্লো

স্ট্যান্ডার্ড ট্রায়াক্সিয়াল টেস্টিং পদ্ধতি এবং এই সরঞ্জামগুলির ফাংশনগুলির উপর ভিত্তি করে, একটি সাধারণ পরীক্ষার কাজের প্রবাহ নিম্নরূপঃ

• নমুনা প্রস্তুতি→ মাটির নমুনা তৈরি করুন (যেমন Ø70×140 মিমি)
• মাউন্ট এবং স্যাচুরেশন→ নমুনা মাউন্ট, সেল / ব্যাক চাপ নিয়ন্ত্রকদের সংযোগ, ব্যাক চাপ স্যাচুরেশন এবং বি-চেক সঞ্চালন
• একত্রীকরণ (বিকল্প)→ আইসোট্রপিক কনসোল্ডেশন বা k0 কনসোল্ডেশন (যদি মডিউলটি সজ্জিত থাকে)
• কাঁচা স্টেজ(পরীক্ষার ধরন অনুযায়ী নির্বাচন করুন):
  • UU: একত্রীকরণবিহীন খাঁজ শিয়ারিং
  • সিইউ: গর্ত চাপ পরিমাপ সঙ্গে undrained একত্রীকৃত
  • সিডি: ভলিউম পরিবর্তনের পরিমাপের সাথে একীভূত খালি
  • চাপের পথ(বিকল্প মডিউল)
  • ইলাস্টিক/সিয়ার মডুলাস পরীক্ষা(বিকল্প)
• তথ্য সংগ্রহ→ স্বয়ংক্রিয়ভাবে অক্ষীয় শক্তি রেকর্ড, স্থানচ্যুতি, ছিদ্র চাপ, ভলিউম পরিবর্তন, সেল চাপ, ব্যাক চাপ
• পরবর্তী প্রক্রিয়াকরণ→ সফটওয়্যার মোহর বৃত্ত, চাপ-জর্জরিত বক্ররেখা, শক্তি পরামিতি (c, φ) তৈরি করে
• অপশনাল মডিউল অতিরিক্ত পদ্ধতি→ উদাহরণস্বরূপ, সাবগ্রেড প্রতিক্রিয়া পরীক্ষার সহগ, সংশ্লিষ্ট স্পেসিফিকেশন অনুযায়ী সম্পন্ন বিশ্রাম পরীক্ষায় পার্শ্বীয় মাটির চাপের সহগ
