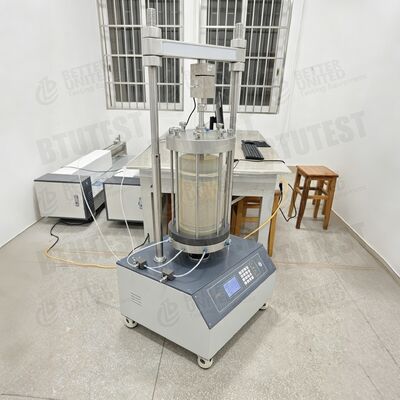

স্বয়ংক্রিয় শিলা মাটি ট্রায়াক্সিয়াল সিস্টেম

পণ্যের বর্ণনা

মডেলবিটিইউ-টিটিএস-২০ সম্পূর্ণ স্বয়ংক্রিয় ট্রায়াক্সিয়াল যন্ত্রপাতি

বর্ণনা

এই সরঞ্জাম একটিসম্পূর্ণ স্বয়ংক্রিয় শিলা/মাটি ট্রায়াক্সিয়াল টেস্টিং সিস্টেম, মডেলবিটিইউ-টিটিএস-২০, বড় আকারের নমুনার জন্য ডিজাইন করা হয়েছে (Ø200 মিমি × H400 মিমি)।
প্রধান উপাদান এবং বৈশিষ্ট্য:

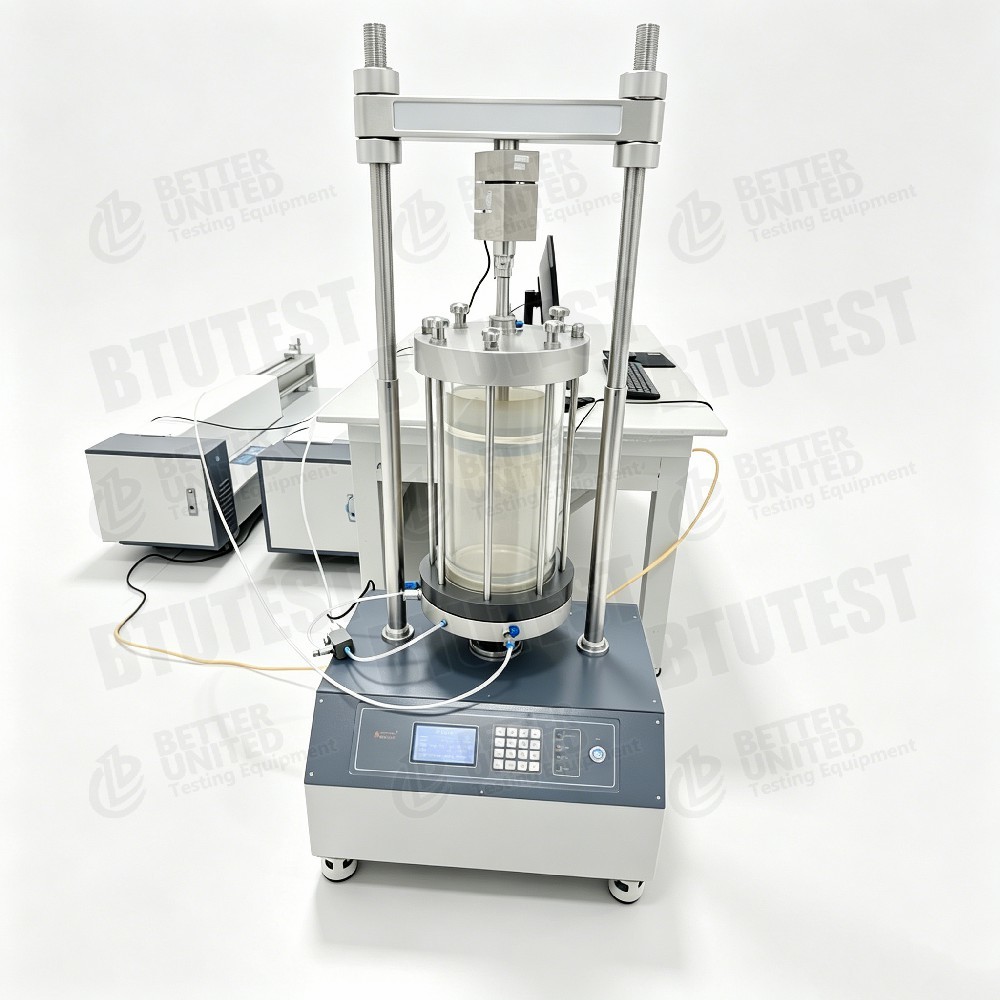

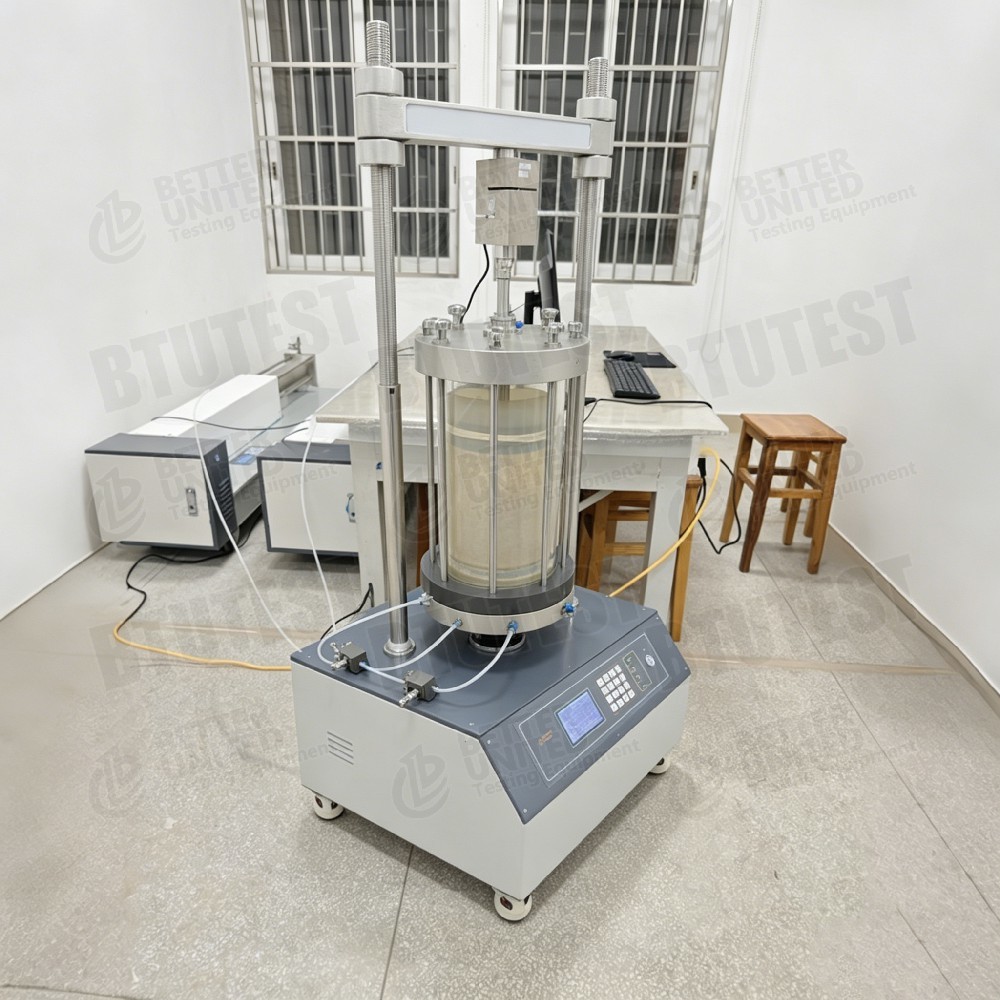

• দুই-কলাম লোড ফ্রেম- সার্ভো মোটর চালিত স্ক্রু, সর্বোচ্চ অক্ষীয় বল 200 kN, লোডিং রেট 0.00001~9.99999 মিমি/মিনিট (স্টেপলেস সমন্বয়)। ফ্রেমটি একটি 4-চ্যানেল ডেটা অধিগ্রহণ ইউনিট, একটি 16-কী মেমব্রেন কীপ্যাড এবং LED স্থিতি সূচকগুলিকে সংহত করে৷

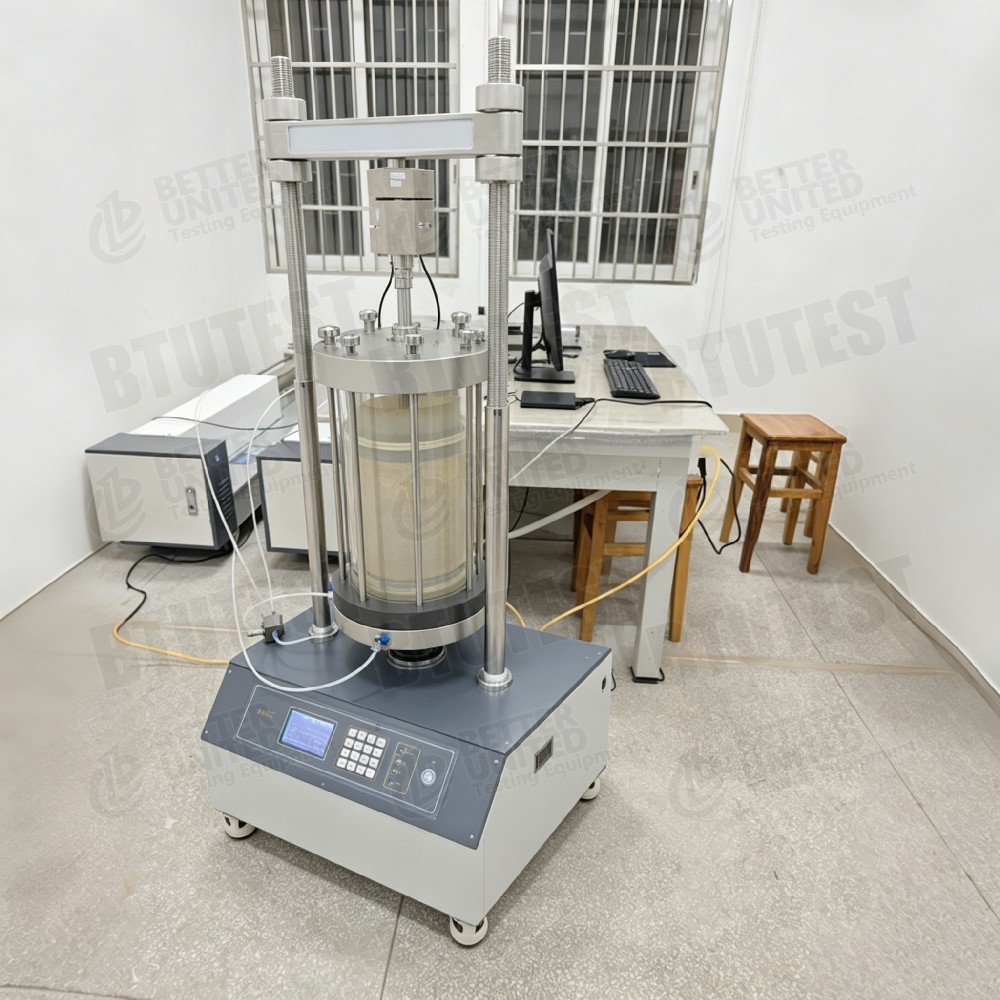

• ট্রায়াক্সিয়াল কোষ- সর্বাধিক কাজের চাপ 3 MPa, স্বচ্ছ জৈব কাচের পাশের প্রাচীর, নমুনার আকার Ø200×400 মিমি।

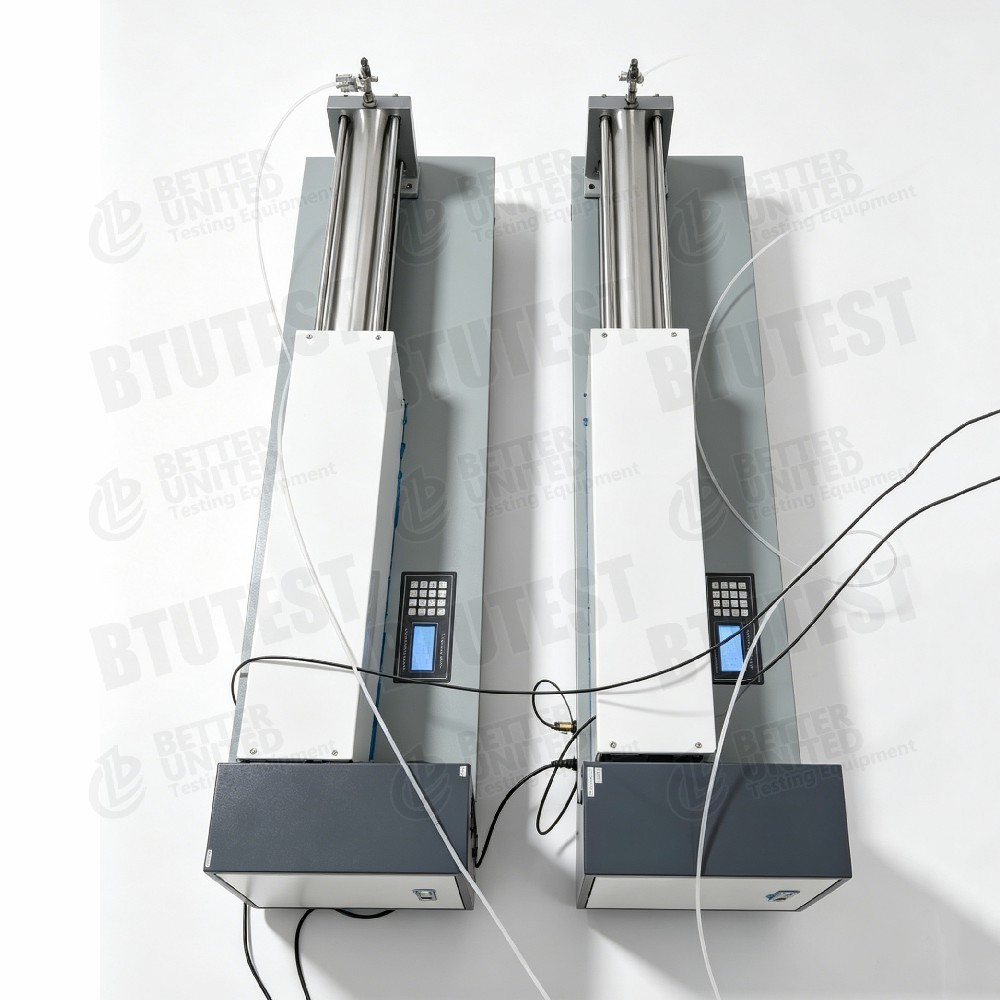

• সীমাবদ্ধ চাপ / পিছনে চাপ ভলিউম কন্ট্রোলার- প্রতিটি 0~3 MPa, রেজোলিউশন 1 kPa, নির্ভুলতা ±0.1% FS, ভলিউম পরিসীমা 0~3000 ml, USB ইন্টারফেস, অতিরিক্ত চাপ এবং অতিরিক্ত-ভলিউম সুরক্ষা।
• ভলিউম পরিবর্তন / নিষ্কাশন পরিমাপ- পরিসীমা 0~3000 মিলি, রেজোলিউশন 0.001 মিলি, নির্ভুলতা ±0.03 মিলি।
• ছিদ্র চাপ সেন্সর- রেঞ্জ 7 MPa (নথিতে একটি ছোটখাটো অসঙ্গতি রয়েছে; 7 MPa সঠিক হিসাবে নেওয়া হয়েছে), নির্ভুলতা ±0.1% FS।
• সফটওয়্যার- সম্পূর্ণ স্বয়ংক্রিয় ট্রায়াক্সিয়াল টেস্টিং সফ্টওয়্যার V3.11 (ইংরেজি সংস্করণ), Windows-10/11 সমর্থন করে; ডেটা অধিগ্রহণ, বি-মান পরীক্ষা, ব্যাক প্রেসার স্যাচুরেশন, আইসোট্রপিক/অ্যানিসোট্রপিক একত্রীকরণ, UU, CU (ছিদ্র চাপ সহ), CD (ভলিউম পরিবর্তন সহ), সেন্সর ক্রমাঙ্কন, এবং পোস্ট-প্রসেসিং (মোহর সার্কেল, c, φ) এর জন্য মডিউলগুলি অন্তর্ভুক্ত করে।
• কনফিগারেশন এছাড়াও নমুনা প্রস্তুতি আনুষাঙ্গিক এবং একটি স্বয়ংক্রিয় জল সরবরাহ ব্যবস্থা অন্তর্ভুক্ত.

পরীক্ষার মান (আন্তর্জাতিক)

নথিতে কোন নির্দিষ্ট মান তালিকাভুক্ত করা হয় না। ফাংশনগুলির উপর ভিত্তি করে (পাথর/মাটি ট্রায়াক্সিয়াল কম্প্রেশন, একত্রীকরণ, নিষ্কাশন/অনিষ্কাশিত পরীক্ষা, ছিদ্র চাপ পরিমাপ), নিম্নলিখিত আন্তর্জাতিক মানগুলি উল্লেখ করা যেতে পারে (উৎপাদকের সাথে নিশ্চিত করুন):

• ASTM D7012(শিলার ট্রায়াক্সিয়াল সংকোচন শক্তি)
• ASTM D7181(মাটির জন্য একত্রিত নিষ্কাশনহীন ট্রায়াক্সিয়াল পরীক্ষা)
• ASTM D4767(মাটির জন্য একত্রিত নিষ্কাশন ট্রায়াক্সিয়াল পরীক্ষা)
• ASTM D2850(মাটির জন্য অসংহত ড্রেনেড ট্রায়াক্সিয়াল পরীক্ষা)
• ASTM D2166(অসীমিত সংকোচন শক্তি)
• ASTM D5084(ব্যপ্তিযোগ্যতা, সজ্জিত হলে)
• ISRM পদ্ধতি প্রস্তাবিত(রক ট্রায়াক্সিয়াল টেস্টিং)
• ISO 17892‑8/-9(জিওটেকনিক্যাল ট্রায়াক্সিয়াল পরীক্ষা)

বড় ব্যাসের শিলা কোরের জন্য (Ø200 মিমি),ASTM D2664(শিলার ট্রায়াক্সিয়াল শক্তি)ও প্রাসঙ্গিক।

বিস্তারিত

• বড় নমুনা ক্ষমতা- Ø200×400 মিমি মোটা-দানাযুক্ত মাটি, নরম শিলা বা 破碎 শিলা পরীক্ষা করার অনুমতি দেয়, যা স্কেলের প্রভাব হ্রাস করে।
• উচ্চ-নির্ভুলতা ভলিউম পরিমাপ- 0.001 মিলি রেজোলিউশন এবং ±0.03 মিলি নির্ভুলতা, উচ্চ-নির্ভুলতা একত্রীকরণ এবং ব্যাপ্তিযোগ্যতা পরীক্ষার জন্য উপযুক্ত।
• ডুয়াল কন্ট্রোলার- পৃথক সীমিত এবং ব্যাক প্রেসার কন্ট্রোলার, প্রতিটি 3000 মিলি ভলিউম, দীর্ঘমেয়াদী পরীক্ষা বা মাল্টিস্টেজ লোডিং সক্ষম করে।
• ইন্টিগ্রেটেড লোড ফ্রেম নকশা- অন্তর্নির্মিত অধিগ্রহণ এবং নিয়ন্ত্রণ কীপ্যাড, বাহ্যিক নিয়ন্ত্রকগুলিকে নির্মূল করে এবং তারের বিশৃঙ্খলা এবং স্থান হ্রাস করে৷
• ব্যাপক সফ্টওয়্যার ফাংশন-
  • বি-মান চেক, ব্যাক প্রেসার স্যাচুরেশন
  • আইসোট্রপিক / অ্যানিসোট্রপিক একত্রীকরণ
  • UU, CU (ছিদ্র চাপ), CD (ভলিউম পরিবর্তন)
  • স্বয়ংক্রিয় মোহর সার্কেল প্লটিং, সমন্বয়ের হিসাব (c) এবং ঘর্ষণ কোণ (φ)
  • ডুয়াল-ওয়াই-অক্ষ গ্রাফিক্স, 3টি একযোগে উইন্ডো পর্যন্ত
  • ডেটা জুম, কপি, সংরক্ষণ, মুদ্রণ
• স্বয়ংক্রিয় সুরক্ষা- অতিরিক্ত চাপ এবং ওভার-ভলিউম শাটডাউন।

স্পেসিফিকেশন

• রক মেকানিক্স– ট্রায়াক্সিয়াল কম্প্রেসিভ শক্তি, বিকৃতি মডুলাস, পয়সনের অনুপাত, শক্তি পরামিতি (c, φ)।
• মাটির মেকানিক্স- মোটা-শস্যযুক্ত মাটি, রকফিল, আবহাওয়াযুক্ত শিলাগুলির উপর ট্রায়াক্সিয়াল একত্রীকৃত নিষ্কাশন/অনিষ্কাশিত পরীক্ষা।
• বড় মাপের প্রকৌশল– উঁচু বাঁধ, ভিত্তি, ঢাল, শিলা ঘিরে টানেল – বড় আকারের নমুনা পরীক্ষা।
• টেলিং বাঁধ- যান্ত্রিক বৈশিষ্ট্য এবং টেলিং বালির তরলীকরণ মূল্যায়ন (যদি গতিশীল মডিউল যোগ করা হয়)।
• শক্তি জিওটেকনিক- গ্যাস হাইড্রেট জলাধার, ভূ-তাপীয় জলাধার শিলা - ত্রিঅক্ষীয় আচরণ।
• শিক্ষাদান এবং গবেষণা- বিশ্ববিদ্যালয় এবং গবেষণা প্রতিষ্ঠানে রক/সয়েল মেকানিক্স ল্যাবরেটরি।

সুবিধা

• বড় নমুনা ক্ষমতা- Ø200×400 মিমি মোটা-দানাযুক্ত উপকরণগুলিকে আরও ভালভাবে উপস্থাপন করে, প্রকৃত ইঞ্জিনিয়ারিং গ্রেডেশনের সাথে মিলে যায়।
• উচ্চ-নির্ভুলতা ভলিউম নিয়ন্ত্রণ- 0.001 মিলি রেজোলিউশন 3000 মিলি পরিসরের বেশি, উচ্চ-নির্ভুলতা ভলিউম পরিবর্তন পরিমাপের জন্য আদর্শ।
• ইন্টিগ্রেটেড লোড ফ্রেম- অন্তর্নির্মিত অধিগ্রহণ এবং নিয়ন্ত্রণ সহ কমপ্যাক্ট ডিজাইন, কম বাহ্যিক ডিভাইস।
• প্রশস্ত লোডিং হার পরিসীমা- 0.00001~9.99999 মিমি/মিনিট, ক্রীপ (খুব ধীর) এবং দ্রুত শিয়ারিং উভয়ের জন্য উপযুক্ত।
• স্বাধীন দ্বৈত নিয়ামক- পৃথক সীমাবদ্ধতা এবং পিছনের চাপ নিয়ন্ত্রণ, জটিল স্ট্রেস পাথ সক্ষম করে (যেমন, অ্যানিসোট্রপিক একত্রীকরণ)।
• ব্যবহারকারী-বান্ধব সফ্টওয়্যার- ইংরেজি ইন্টারফেস, মডুলার কম্বিনেশন, স্বয়ংক্রিয় মোহর সার্কেল এবং রিপোর্ট জেনারেশন, উইন্ডোজ- 10/11 সমর্থন করে।
• নিরাপত্তা সুরক্ষা- অতিরিক্ত চাপ/ওভার-লোডে স্বয়ংক্রিয় স্টপ।
• সম্প্রসারণযোগ্যতা- ঐচ্ছিক চাপ নিয়ন্ত্রণ, তাপমাত্রা নিয়ন্ত্রণ, গতিশীল লোডিং মডিউল।

কি চয়ন করুন

প্রয়োজনীয়তার উপর ভিত্তি করে কনফিগারেশন নির্বাচন করুন:

• নমুনার আকার- প্রচলিত কোরের জন্য (Ø50-100 মিমি), একটি ছোট সেল মডেল বেছে নিন। Ø200 মিমি বড় নমুনার জন্য, BTU-TTS-20 প্রয়োজন।

• সর্বোচ্চ অক্ষীয় বল- নরম শিলা বা মাটি: 50-100 kN যথেষ্ট হতে পারে; হার্ড রক বা রকফিল: 200 kN আরও উপযুক্ত।

• চাপ পরিসীমা সীমিত- 3 MPa অধিকাংশ ভূ-প্রযুক্তিগত পরীক্ষার জন্য যথেষ্ট; গভীর শিলা উচ্চ সীমাবদ্ধ চাপ প্রয়োজন (যেমন, 30 MPa) - অন্য মডেল চয়ন করুন।

• মানসিক চাপ নিয়ন্ত্রণের জন্য প্রয়োজন- মৌলিক সফ্টওয়্যার স্ট্রেন-নিয়ন্ত্রিত। স্ট্রেস-পাথ পরীক্ষার জন্য (যেমন, k₀ একত্রীকরণ, ক্রীপ), স্ট্রেস কন্ট্রোল বিকল্প যোগ করুন।

• তাপমাত্রা নিয়ন্ত্রণ- হিমায়িত মাটি বা উচ্চ-তাপমাত্রার শিলার জন্য, তাপমাত্রা নিয়ন্ত্রণ আপগ্রেড সম্পর্কে জিজ্ঞাসা করুন।

• বাজেট- বড় আকারের সিস্টেমগুলি আরও ব্যয়বহুল। যদি এই ধরনের বড় নমুনার প্রয়োজন না হয়, খরচ কমাতে ছোট মডেল (যেমন, Ø100 মিমি বা Ø61.8 মিমি) বেছে নিন।

প্রক্রিয়া প্রবাহ

উদাহরণ: রক ট্রায়াক্সিয়াল কম্প্রেশন পরীক্ষা (ড্রেনড / সিডি-টাইপ)

• নমুনা প্রস্তুতি- ড্রিল বা কাটা Ø200×400 মিমি রক কোর; পিষে শেষ সমতল এবং মসৃণ; মাত্রা এবং ওজন পরিমাপ।

• নমুনা ইনস্টলেশন- ট্রায়াক্সিয়াল সেল পেডেস্টালের উপর নমুনা রাখুন; তাপ-সঙ্কুচিত টিউব বা রাবার ঝিল্লি প্রয়োগ করুন; অক্ষীয় LVDT এবং পরিধিগত স্ট্রেন গেজ (যদি প্রয়োজন হয়) ইনস্টল করুন। সেল সিল; সীমাবদ্ধ এবং পিছনের চাপ লাইন সংযোগ করুন।

• স্যাচুরেশন (যদি প্রয়োজন হয়)- ব্যাক প্রেসার কন্ট্রোলার ব্যবহার করে ব্যাক প্রেসার (যেমন, 0.5 MPa) প্রয়োগ করুন; B- মান ≥0.95 পর্যন্ত CO₂ ফ্লাশিং বা ডি-এয়ারড ওয়াটার স্যাচুরেশন সঞ্চালন করুন।

• একত্রীকরণ- লক্ষ্য সীমাবদ্ধ চাপ প্রয়োগ করুন (যেমন, 2 MPa)। আইসোট্রপিক একত্রীকরণের জন্য, চাপ স্থির রাখুন; অ্যানিসোট্রপিক একত্রীকরণের জন্য, অক্ষীয় বিচ্যুতিকারী চাপও প্রয়োগ করুন। স্থিতিশীল না হওয়া পর্যন্ত ভলিউম পরিবর্তন (ড্রেনেজ লাইন বা ভলিউম কন্ট্রোলারের মাধ্যমে) রেকর্ড করুন।

• শিয়ারিং- স্ট্রেন-নিয়ন্ত্রিত মোড নির্বাচন করুন; শিয়ার রেট সেট করুন (যেমন, 0.1 মিমি/মিনিট)। সফ্টওয়্যার স্বয়ংক্রিয়ভাবে অক্ষীয় লোড, স্থানচ্যুতি, সীমাবদ্ধ চাপ, ছিদ্র চাপ (যদি নিষ্কাশন না হয়), এবং ভলিউম পরিবর্তন (যদি নিষ্কাশন করা হয়) রেকর্ড করে। রিয়েল-টাইম স্ট্রেস-স্ট্রেন কার্ভ ডিসপ্লে।

• পরীক্ষা শেষ- যখন অক্ষীয় স্ট্রেন একটি পূর্বনির্ধারিত মান (যেমন, 15%) পৌঁছায় বা লোড সর্বোচ্চের 70% এ নেমে যায় তখন লোড করা বন্ধ করুন। সীমাবদ্ধ চাপ আনলোড করুন, নমুনা বিচ্ছিন্ন করুন, ফটোগ্রাফ ব্যর্থতা মোড।

• ডেটা প্রসেসিং- সফ্টওয়্যার স্বয়ংক্রিয়ভাবে প্রতিটি সীমাবদ্ধ চাপের জন্য সর্বোচ্চ শক্তি, ইলাস্টিক মডুলাস (E), পয়সনের অনুপাত (ν) গণনা করে। কমপক্ষে তিনটি সীমাবদ্ধ চাপ থেকে ডেটা ব্যবহার করে, সফ্টওয়্যারটি মোহর বৃত্ত আঁকে এবং c এবং φ গণনা করে। পরীক্ষার রিপোর্ট তৈরি করে (এক্সেল বা ওয়ার্ডে রপ্তানিযোগ্য)।

• ক্লিনআপ- ট্রায়াক্সিয়াল সেল এবং লাইন পরিষ্কার করুন; প্রচারিত জল পুনরায় পূরণ করুন।

মাটি পরীক্ষার জন্য নোট: স্যাচুরেটেড নরম মাটিতে সিইউ পরীক্ষার জন্য, শিয়ারিংয়ের সময় ছিদ্রের চাপ অবশ্যই রেকর্ড করতে হবে। সিডি পরীক্ষার জন্য, ভলিউম পরিবর্তন পরিমাপ করতে নিষ্কাশন ভালভ খুলুন। সফ্টওয়্যার মডিউল এই বিকল্পগুলি অন্তর্ভুক্ত.

সারাংশ:BTU-TTS-20 হল বড় আকারের ভূ-প্রযুক্তিগত নমুনার জন্য একটি সম্পূর্ণ স্বয়ংক্রিয় ট্রায়াক্সিয়াল টেস্টিং সিস্টেম, যা উচ্চ নির্ভুলতা প্রদান করে। এটি শিলা এবং মাটির মেকানিক্স অধ্যয়নের জন্য উপযুক্ত যা ক্ষেত্রের গ্রেডেশন উপস্থাপনা বা বড় পি-এর পরীক্ষার প্রয়োজনপ্রবন্ধ
