চার-ইউনিট সরাসরি শিয়ার যন্ত্রপাতি

পণ্যের বর্ণনা

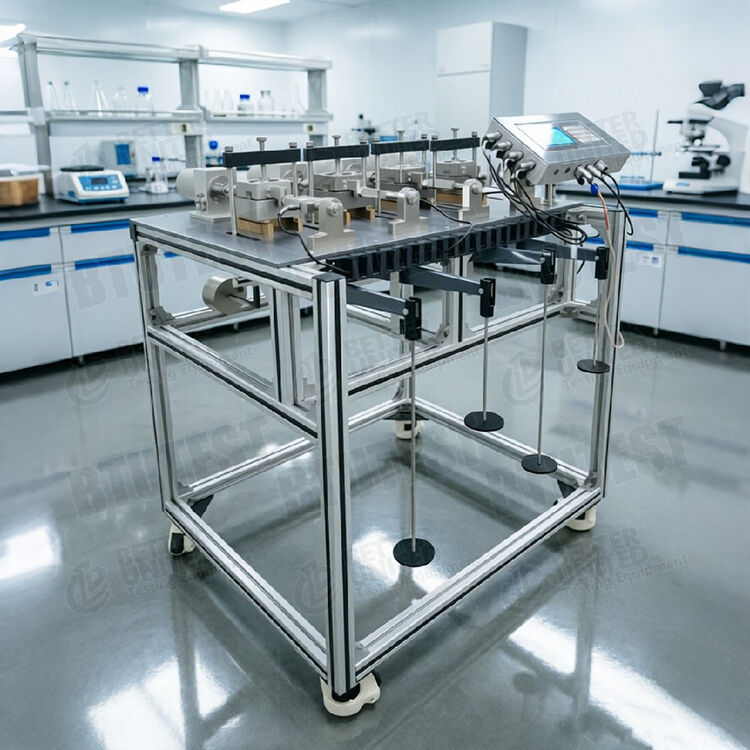

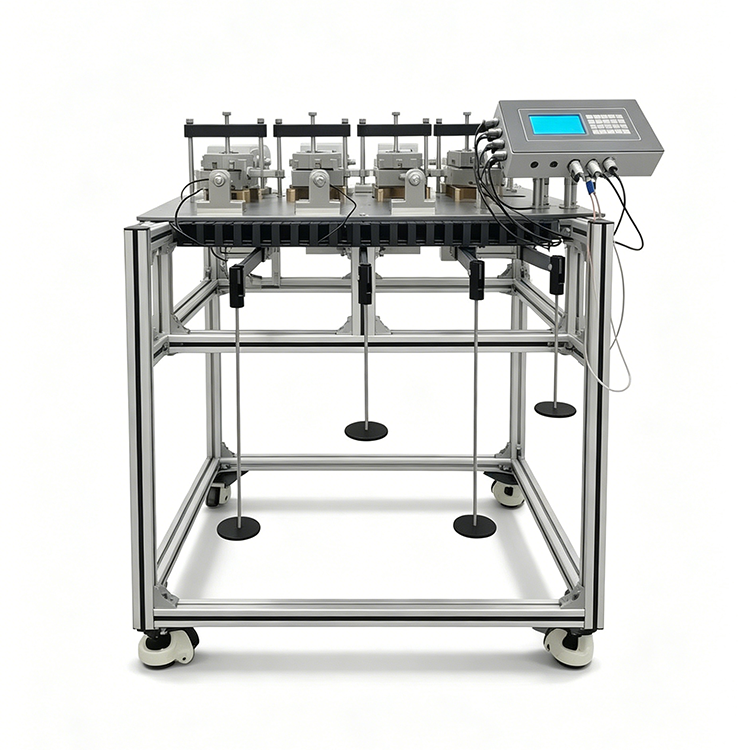

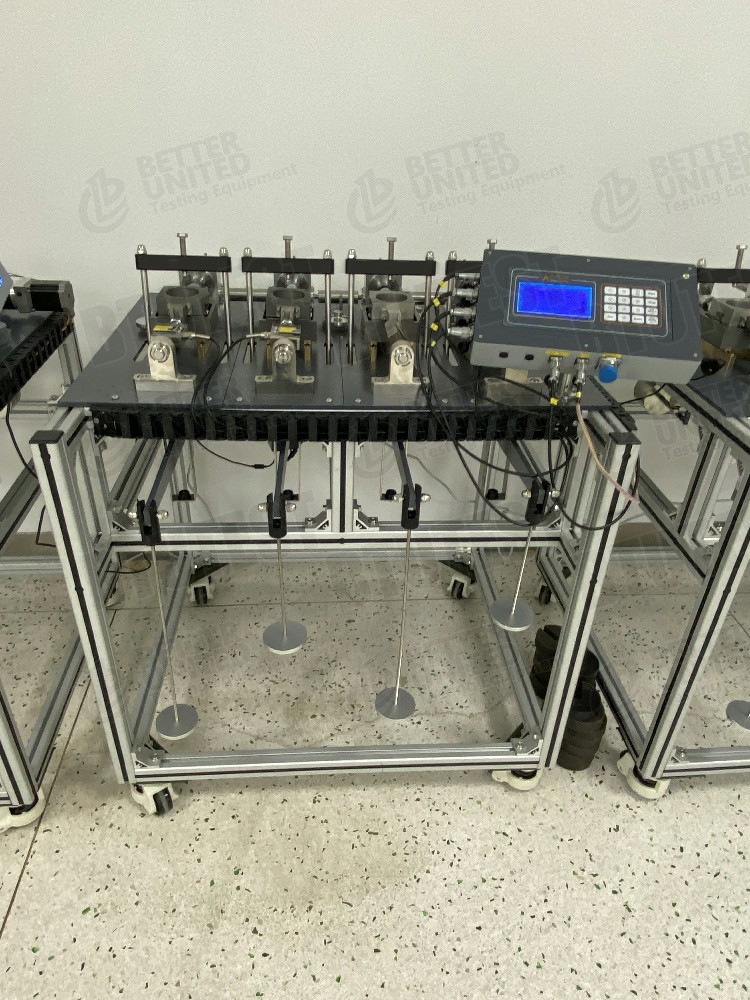

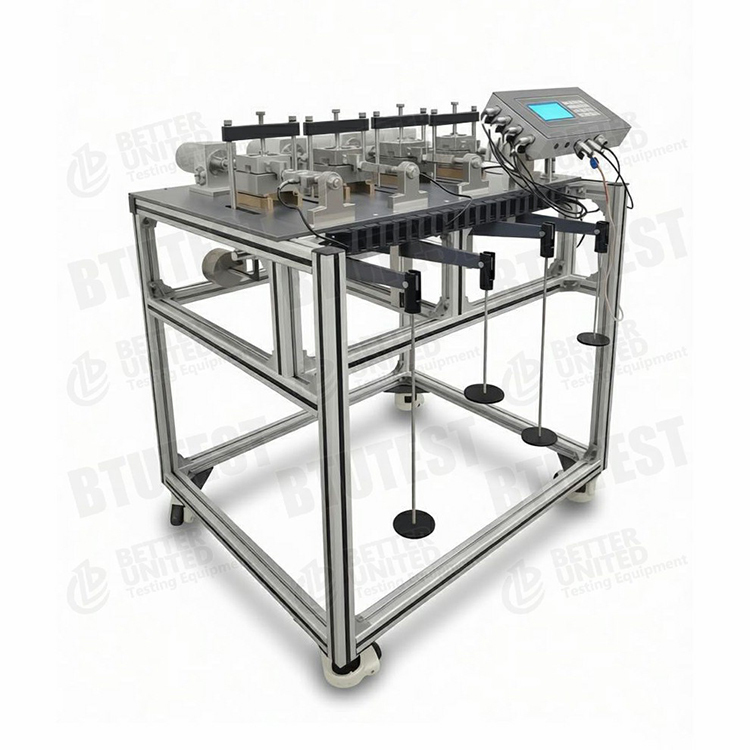

চার-ইউনিট সরাসরি শিয়ার যন্ত্রপাতি

মডেল: বিটিইউ‑DDS‑4 /বিটিইউ‑DDS‑4A /বিটিইউ‑DDS‑4 প্রশ্ন

বর্ণনা

এই সিরিজ গঠিতচার-ইউনিট সরাসরি শিয়ার যন্ত্রপাতিমাটির শিয়ার শক্তি পরামিতি (অভ্যন্তরীণ ঘর্ষণ কোণ φ এবং সংহতি c) নির্ধারণ করতে ব্যবহৃত হয়। তিনটি মডেল উপলব্ধ:



·বিটিইউ‑DDS‑4: মৌলিক চার-ইউনিট সরাসরি শিয়ার যন্ত্রপাতি (ম্যানুয়াল রেকর্ডিং বা বাহ্যিক মিটার রিডিং)।

·বিটিইউ‑DDS‑4A: চার-ইউনিট স্বয়ংক্রিয় ডেটা অধিগ্রহণ সরাসরি শিয়ার যন্ত্রপাতি, একটি ডেটা লগার এবং স্বয়ংক্রিয় ডেটা অধিগ্রহণ এবং প্রক্রিয়াকরণের জন্য উইন্ডোজ সফ্টওয়্যার দিয়ে সজ্জিত৷

·বিটিইউ‑DDS‑4 প্রশ্ন: বায়ুসংক্রান্ত লোডিং (লিভার লোডিং প্রতিস্থাপন) এবং উন্নত নিয়ন্ত্রণ সহ চার-ইউনিট স্বয়ংক্রিয় সরাসরি শিয়ার যন্ত্রপাতি।



সাধারণ বৈশিষ্ট্য:

· নমুনার আকার: Φ61.8 মিমি × H20 মিমি (স্ট্যান্ডার্ড কাটিং রিং)।

· শিয়ার স্পিড: 0.00001 - 6 মিমি/মিনিট, স্টেপলেস অ্যাডজাস্টমেন্ট।

· সর্বোচ্চ শিয়ার স্থানচ্যুতি: 8 মিমি।

অনুভূমিক শিয়ার বল পরিমাপের জন্য চারটি লোড সেল।

· মডেলগুলির মধ্যে প্রধান পার্থক্য হল লোডিং পদ্ধতি, নিয়ন্ত্রণ পদ্ধতি এবং ডেটা অধিগ্রহণের ক্ষমতা।

পরীক্ষার মান (আন্তর্জাতিক)

·ASTM D3080(মাটি সরাসরি শিয়ার পরীক্ষার জন্য আদর্শ পরীক্ষা পদ্ধতি)

·ISO 17892-10(জিওটেকনিক্যাল টেস্টিং – ডাইরেক্ট শিয়ার টেস্ট)

·BS 1377-7(ব্রিটিশ স্ট্যান্ডার্ড - সরাসরি শিয়ার পরীক্ষা)

·জেজিএস 0561(জাপানি সরাসরি শিয়ার পরীক্ষা পদ্ধতি)

·চাইনিজ GB/T 50123‑2019(মাটি পরীক্ষা পদ্ধতির জন্য মানক)



তিনটি মডেলই শিয়ার রেট, নমুনা আকার এবং উপরোক্ত মানগুলিতে নির্দিষ্ট করা স্বাভাবিক স্ট্রেস পরিসীমার জন্য মৌলিক প্রয়োজনীয়তাগুলি পূরণ করতে পারে।

স্পেসিফিকেশন

প্যারামিটার	বিটিইউ‑DDS‑4	বিটিইউ‑DDS‑4A	বিটিইউ‑DDS‑4 প্রশ্ন
যন্ত্রের নাম	চার-ইউনিট সরাসরি শিয়ার যন্ত্রপাতি	চার-ইউনিট স্বয়ংক্রিয় অধিগ্রহণ সরাসরি শিয়ার যন্ত্রপাতি	চার-ইউনিট স্বয়ংক্রিয় সরাসরি শিয়ার যন্ত্রপাতি
নমুনার আকার (মিমি)	Φ61.8×H20	Φ61.8×H20	Φ61.8×H20
শিয়ার স্পিড (মিমি/মিনিট)	0.00001 – 6 (পদবিহীন)	0.00001 – 6 (পদবিহীন)	0.00001 - 6
লোডিং পদ্ধতি	লিভার লোড হচ্ছে (লিভার অনুপাত 12:1)	লিভার লোড হচ্ছে (12:1)	বায়ুসংক্রান্ত লোডিং
নিয়ন্ত্রণ পদ্ধতি	16‑কী মেমব্রেন কীপ্যাড + 240×128 LCD	16‑কী মেমব্রেন কীপ্যাড + 240×128 LCD	16‑কী মেমব্রেন কীপ্যাড + 240×128 LCD
সর্বোচ্চ শিয়ার স্থানচ্যুতি	8 মিমি	8 মিমি	8 মিমি
একত্রীকরণ চাপ (kPa)	0-50-100-200-300-400 (ধাপে ওজন)	0-50-100-200-300-400 (ধাপে ওজন)	25-400 (বাতাসের চাপের মাধ্যমে ক্রমাগত সামঞ্জস্যযোগ্য)
সেন্সর	4 লোড সেল	4 লোড সেল	4 লোড সেল
ডেটা অধিগ্রহণ	কোনটিই নয় (ম্যানুয়াল পড়া)	ডেটা লগার + উইন্ডোজ অধিগ্রহণ/প্রসেসিং সফ্টওয়্যার	স্বয়ংক্রিয় অধিগ্রহণ + সফ্টওয়্যার



দ্রষ্টব্য: DDS‑4A এবং DDS‑4Q উভয়েরই স্বয়ংক্রিয় ডেটা অধিগ্রহণ রয়েছে; প্রধান পার্থক্য হল লোডিং পদ্ধতি। DDS-4 ম্যানুয়াল/আধা-স্বয়ংক্রিয় (কোন সফ্টওয়্যার নয়)।

বিস্তারিত

·চার-ইউনিট গঠন- চারটি শিয়ার বক্স একসাথে পরীক্ষা করা যেতে পারে; প্রতিটি শিয়ার বক্স স্বাধীনভাবে তার নিজস্ব লোড সেলের মাধ্যমে অনুভূমিক শিয়ার বল পরিমাপ করে।

·শিয়ার স্পিড– 0.00001-6 মিমি/মিনিট ক্রমাগত সামঞ্জস্যযোগ্য, ধীর শিয়ার (0.02-0.05 মিমি/মিনিট) থেকে দ্রুত শিয়ার (0.8-1.2 মিমি/মিনিট) এবং সাইক্লিক শিয়ারের জন্যও উপযুক্ত।

·লোড কোষ- ঐতিহ্যগত প্রমাণী রিং প্রতিস্থাপন; উচ্চ নির্ভুলতা (±0.1% FS) সহ সরাসরি বৈদ্যুতিক আউটপুট প্রদান করে, স্বয়ংক্রিয় ডেটা অধিগ্রহণের সুবিধা দেয়।

·সর্বোচ্চ শিয়ার স্থানচ্যুতি 8 মিমি- প্রচলিত সরাসরি শিয়ার পরীক্ষার প্রয়োজনীয়তা পূরণ করে (সাধারণত 6 মিমি বা ব্যাসের 10% পর্যন্ত)।

·একত্রীকরণ চাপ-

o DDS‑4 / 4A: ওজন ব্যবহার করে লিভার লোডিং (12:1) নির্দিষ্ট চাপের ধাপ (0, 50, 100, 200, 300, 400 kPa) সহ।

o DDS‑4Q: বায়ুসংক্রান্ত লোডিং, 25 থেকে 400 kPa পর্যন্ত ক্রমাগত সামঞ্জস্যযোগ্য, ওজন পরিবর্তন করার প্রয়োজন নেই; কোনো মধ্যবর্তী চাপ মান অনুমতি দেয়।

·নিয়ন্ত্রণ পদ্ধতি- সমস্ত মডেল শিয়ার রেট, স্টার্ট/স্টপ ইত্যাদি সেট করার জন্য একটি মেমব্রেন কীপ্যাড + নন-টাচ এলসিডি (240×128) ব্যবহার করে।

·ডেটা অধিগ্রহণ (শুধুমাত্র DDS-4A / 4Q)-

o বহিরাগত ডেটা লগার 4টি লোড কোষের সাথে সংযুক্ত।

o Windows সফ্টওয়্যার (BTU অধিগ্রহণ ও প্রক্রিয়াকরণ সফ্টওয়্যার) রিয়েল-টাইম শিয়ার ফোর্স-ডিসপ্লেসমেন্ট কার্ভ প্রদর্শন করে, স্বয়ংক্রিয়ভাবে ডেটা সংরক্ষণ করে, এক্সেলে রপ্তানি করে।

o পোস্ট-প্রসেসিং মডিউল: বিভিন্ন স্বাভাবিক চাপে পিক শিয়ার স্ট্রেস থেকে শক্তি খাম প্লট করে এবং c এবং φ গণনা করে।

আবেদন

· রুটিন ভূ-প্রযুক্তিগত পরীক্ষা: সমন্বিত মাটি, পলি, বালি ইত্যাদির শিয়ার শক্তি নির্ধারণ।

· ঢালের স্থিতিশীলতা বিশ্লেষণ: c এবং φ পরামিতি প্রদান করে।

· ভারবহন ক্ষমতা মূল্যায়ন: অগভীর এবং গভীর ভিত্তি ডিজাইনের জন্য শক্তি পরামিতি প্রদান করে।

· ফিল ইঞ্জিনিয়ারিং: ব্যাকফিল উপকরণের মান নিয়ন্ত্রণ।

· টিচিং ল্যাবরেটরি: ইউনিভার্সিটি সয়েল মেকানিক্স ল্যাব কোর্স।

· গবেষণা অ্যাপ্লিকেশন: চক্রাকার শিয়ার পরীক্ষা (চক্রীয় লোডিংয়ের অধীনে শক্তি হ্রাস); বায়ুসংক্রান্ত লোডিং মডেল (DDS‑4Q) ক্রমাগত পরিবর্তনশীল স্বাভাবিক চাপকে বিভিন্ন গভীরতার অনুকরণ করতে দেয়।

সুবিধা

·চার-ইউনিট কনফিগারেশন- চারটি ভিন্ন স্বাভাবিক চাপ একযোগে পরীক্ষা করা হয়েছে; একক-ইউনিট যন্ত্রপাতির চারগুণ দক্ষতা।

·প্রশস্ত stepless শিয়ার গতি পরিসীমা- বিভিন্ন পরীক্ষার মান পূরণ করে (ধীর শিয়ার, দ্রুত শিয়ার, সাইক্লিক শিয়ার)।

·লোড কোষ- উচ্চ নির্ভুলতা (0.1% FS), প্রথাগত প্রমাণী রিংগুলির থেকে অনেক ভাল (সাধারণত 1% FS)।

·লিভার লোডিং (DDS-4/4A)- সহজ, নির্ভরযোগ্য, শক্তির প্রয়োজন নেই, কম খরচে।

·বায়ুসংক্রান্ত লোডিং (DDS-4Q)- ক্রমাগত সামঞ্জস্যযোগ্য স্বাভাবিক চাপ, ওজন পরিবর্তন হয় না, নির্বিচারে চাপের পথ অনুকরণ করে, উচ্চতর অটোমেশন।

·স্বয়ংক্রিয় অধিগ্রহণ এবং প্রক্রিয়াকরণ (4A/4Q)- মানুষের ত্রুটি হ্রাস করে, স্বয়ংক্রিয়ভাবে c এবং φ গণনা করে, প্রতিবেদন তৈরি করে, সময় বাঁচায়।

·লাইটওয়েট ফ্রেম– অ্যালুমিনিয়াম প্রোফাইল নির্মাণ (আগের নথি থেকে), জারা প্রতিরোধী, ক্যাস্টর সহ।

·অ-টাচ স্ক্রিন- পরীক্ষাগার পরিবেশের জন্য উপযুক্ত (মাটি এবং জল প্রতিরোধ করে, গ্লাভস দিয়ে চালানো যেতে পারে)।

কি চয়ন করুন

পরীক্ষার প্রয়োজনীয়তা অনুযায়ী মডেল নির্বাচন করুন:



প্রয়োজনীয়তা	প্রস্তাবিত মডেল	কারণ
সীমিত বাজেট, শুধুমাত্র শিক্ষাদান প্রদর্শন বা কয়েকটি পরীক্ষা, ম্যানুয়াল পঠন গ্রহণযোগ্য	BTU-DDS-4	মৌলিক মডেল, কোন স্বয়ংক্রিয় অধিগ্রহণ, সর্বনিম্ন খরচ
রুটিন গবেষণা বা মান নিয়ন্ত্রণ, স্বয়ংক্রিয় ডেটা অধিগ্রহণ এবং প্রক্রিয়াকরণ প্রয়োজন	BTU-DDS-4A	লিভার লোডিং + স্বয়ংক্রিয় অধিগ্রহণ, ভাল খরচ-পারফরম্যান্স
ক্রমাগত পরিবর্তনশীল স্বাভাবিক চাপ প্রয়োজন (যেমন বিভিন্ন চাপে শক্তি)	BTU‑DDS‑4Q	বায়ুসংক্রান্ত লোডিং, ক্রমাগত সামঞ্জস্যযোগ্য চাপ, কোন ওজন নেই
সাইক্লিক শিয়ার টেস্টিং	DDS‑4A বা 4Q	সাইক্লিক শিয়ার মোড সমর্থন করে এমন সফ্টওয়্যার প্রয়োজন (সফ্টওয়্যার সংস্করণ পরীক্ষা করুন)
ওজন হ্যান্ডলিং সম্পূর্ণভাবে বাদ দিতে চান, উচ্চতর অটোমেশন	DDS‑4Q	প্রোগ্রামেবল চাপ নিয়ন্ত্রণ সঙ্গে বায়ুসংক্রান্ত লোডিং
শুধুমাত্র প্রচলিত দ্রুত/ধীরে শিয়ার, নির্দিষ্ট চাপের ধাপ যথেষ্ট	DDS-4A	লিভার লোড করার খরচ কম এবং এখনও স্বয়ংক্রিয় অধিগ্রহণ প্রদান করে



দ্রষ্টব্য: যদিও DDS-4 পরবর্তীতে একটি ডেটা লগার দিয়ে আপগ্রেড করা যেতে পারে, এটি সাধারণত DDS-4A বা 4Q সরাসরি কেনা আরও বেশি লাভজনক।

প্রক্রিয়া প্রবাহ

ব্যবহার করার উদাহরণবিটিইউ‑DDS‑4A(লিভার লোডিং + স্বয়ংক্রিয় অধিগ্রহণ):



1.নমুনা প্রস্তুতি

o 61.8×20 মিমি কাটিং রিং ব্যবহার করে অবিচ্ছিন্ন মাটি কাটা বা পুনরায় তৈরি করা নমুনা প্রস্তুত করুন। কমপক্ষে 4টি নমুনা প্রস্তুত করুন (4টি স্বাভাবিক স্ট্রেস লেভেলের জন্য, যেমন 50, 100, 200, 400 kPa)।

o প্রয়োজনে স্যাচুরেট (ভেজানো) বা প্রাকৃতিক জলের উপাদান রাখুন।



2.নমুনা ইনস্টলেশন

o নীচের শিয়ার বাক্সে নমুনা সহ রিংটি রাখুন এবং উপরের বাক্সের সাথে সারিবদ্ধ করুন।

o ছিদ্রযুক্ত পাথর এবং লোডিং পিস্টন ইনস্টল করুন।

o লিভার লোডিং সমাবেশের অবস্থান করুন এবং লক্ষ্যমাত্রার স্বাভাবিক চাপ অনুযায়ী ওজন প্রয়োগ করুন (লিভার অনুপাত 12:1; প্রয়োজনীয় ভর গণনা করুন)।



3.পরামিতি সেট করুন

o শিয়ার রেট সেট করতে LCD স্ক্রিন এবং কীপ্যাড ব্যবহার করুন (যেমন দ্রুত শিয়ারের জন্য 0.8 মিমি/মিনিট)।

o শিয়ার ডিসপ্লেসমেন্ট লিমিট সেট করুন (যেমন 6 মিমি)।

o অধিগ্রহণ সফ্টওয়্যারে, ইনপুট নমুনা আইডি, স্বাভাবিক চাপ, শিয়ার রেট, ইত্যাদি।



4.শিয়ারিং শুরু করুন

o শিয়ার বক্সটিকে অনুভূমিকভাবে সরানোর জন্য মোটরটি চালু করুন।

o লোড কোষ ক্রমাগত শিয়ার বল পরিমাপ; স্থানচ্যুতি সেন্সর স্থানচ্যুতি রেকর্ড করে।

o সফ্টওয়্যার চারটি চ্যানেলের জন্য রিয়েল-টাইম শিয়ার স্ট্রেস-ডিসপ্লেসমেন্ট কার্ভ প্রদর্শন করে।



5.স্টপ কন্ডিশন

o যখন প্রিসেট শিয়ার ডিসপ্লেসমেন্ট (যেমন 6 মিমি) পৌঁছে যায় বা শিয়ার স্ট্রেস উল্লেখযোগ্যভাবে কমে যাওয়ার পরে, মোটর স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় (সফ্টওয়্যার স্টপ শর্ত সেট করতে পারে)।



6.পুনরাবৃত্তি করুন বা চালিয়ে যান

o ওজন সরান, নমুনা বের করুন, শিয়ার বক্স পরিষ্কার করুন।

o চারটি ইউনিট একযোগে চলে – চারটি ভিন্ন স্বাভাবিক স্ট্রেস পরীক্ষা সমান্তরালভাবে পরিচালিত হয় (স্বাধীন নিয়ন্ত্রণ ধরে নিয়ে, সাধারণত সব একই সময়ে চালানো হয়)।



7.ডেটা প্রসেসিং

o সফ্টওয়্যার স্বয়ংক্রিয়ভাবে প্রতিটি নমুনার জন্য সর্বোচ্চ শিয়ার স্ট্রেস রেকর্ড করে।

o চারটি স্বাভাবিক চাপ (σ) এবং সংশ্লিষ্ট পিক শিয়ার স্ট্রে ইনপুট করুন.

o সফ্টওয়্যার স্বয়ংক্রিয়ভাবে τ‑σ স্ক্যাটার পয়েন্ট প্লট করে, একটি সরল রেখায় ফিট করে, সমন্বয় c (ইন্টারসেপ্ট) এবং অভ্যন্তরীণ ঘর্ষণ কোণ φ (ঢাল) গণনা করে।

o একটি পরীক্ষা প্রতিবেদন তৈরি করে (বক্ররেখা, c, φ মান সহ) এবং এক্সেলে রপ্তানি করতে পারে।



8.পরিষ্কার এবং রক্ষণাবেক্ষণ

o শিয়ার বক্স, লোড সেল, ছিদ্রযুক্ত পাথর পরিষ্কার করুন।

o লিভার এবং ড্রাইভ উপাদান পরীক্ষা করুন; দীর্ঘ সময়ের জন্য ব্যবহার না হলে ওজন আনলোড করুন।



জন্যDDS‑4Q(বায়ুসংক্রান্ত লোডিং):

· ম্যানুয়ালি ওজন যোগ করার দরকার নেই। একটি চাপ নিয়ন্ত্রকের মাধ্যমে পছন্দসই স্বাভাবিক চাপ সেট করুন (যেমন যেকোনো মান যেমন 30, 60, 120, 240 kPa, ইত্যাদি)।

· "ওজন প্রয়োগ করুন" ধাপটি "বায়ু চাপ সেট করুন এবং স্থিতিশীল করুন" দ্বারা প্রতিস্থাপিত হয়।

· অন্যান্য সমস্ত ধাপ DDS-4A-এর মতোই।



সারাংশ:BTU‑DDS‑4/4A/4Q সিরিজ মৌলিক ম্যানুয়াল অপারেশন থেকে সম্পূর্ণ স্বয়ংক্রিয় বায়ুসংক্রান্ত লোডিং পর্যন্ত একটি সম্পূর্ণ পণ্য লাইন অফার করে। DDS-4 বাজেট-সীমিত অ্যাপ্লিকেশনের জন্য উপযুক্ত, DDS-4A স্বয়ংক্রিয় অধিগ্রহণের সাথে সর্বোত্তম খরচ-পারফরম্যান্স অনুপাত অফার করে এবং DDS-4Q ক্রমাগত পরিবর্তনশীল স্বাভাবিক চাপের প্রয়োজন উন্নত গবেষণার জন্য আদর্শ। ব্যবহারকারীদের পরীক্ষার ফ্রিকোয়েন্সি, অটোমেশন প্রয়োজনীয়তা এবং পছন্দের স্বাভাবিক লোডিং পদ্ধতির উপর ভিত্তি করে উপযুক্ত মডেল নির্বাচন করা উচিত।
