স্বয়ংক্রিয় অবশিষ্টাংশ সরাসরি শিয়ার যন্ত্রপাতি

পণ্যের বর্ণনা

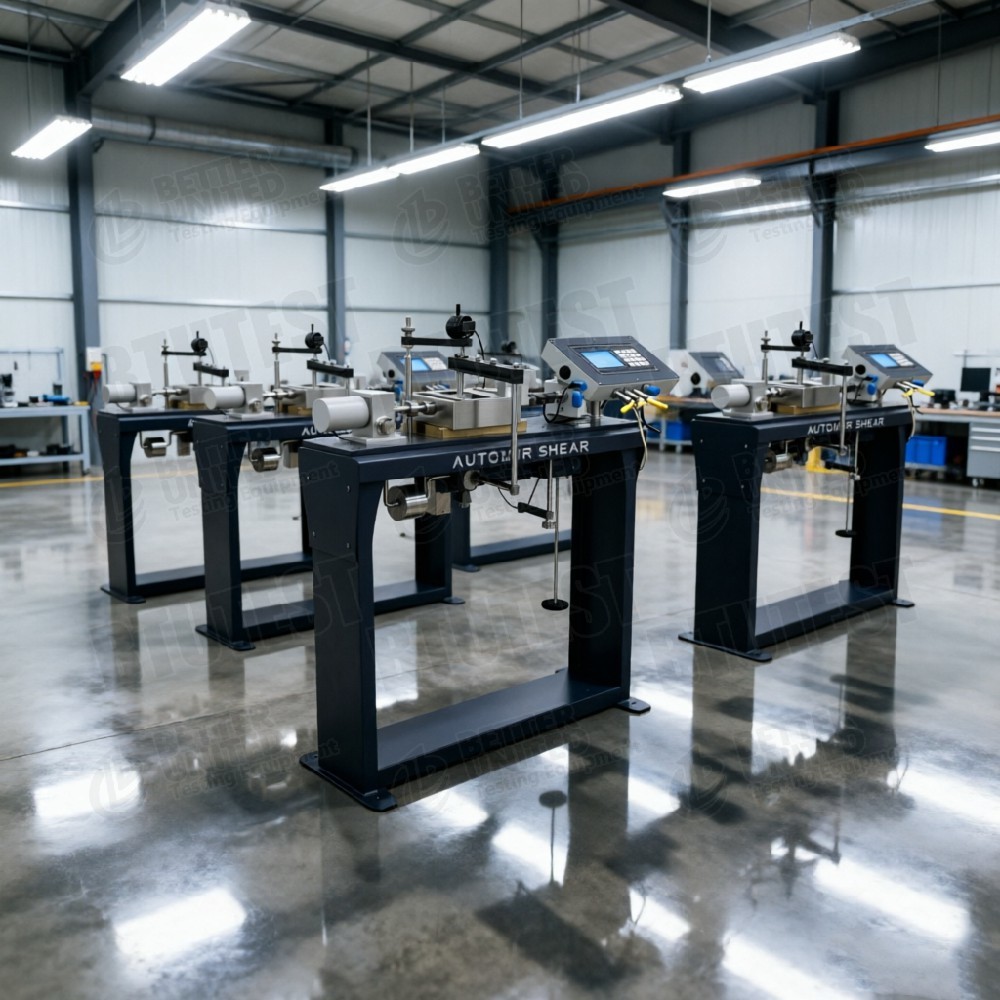

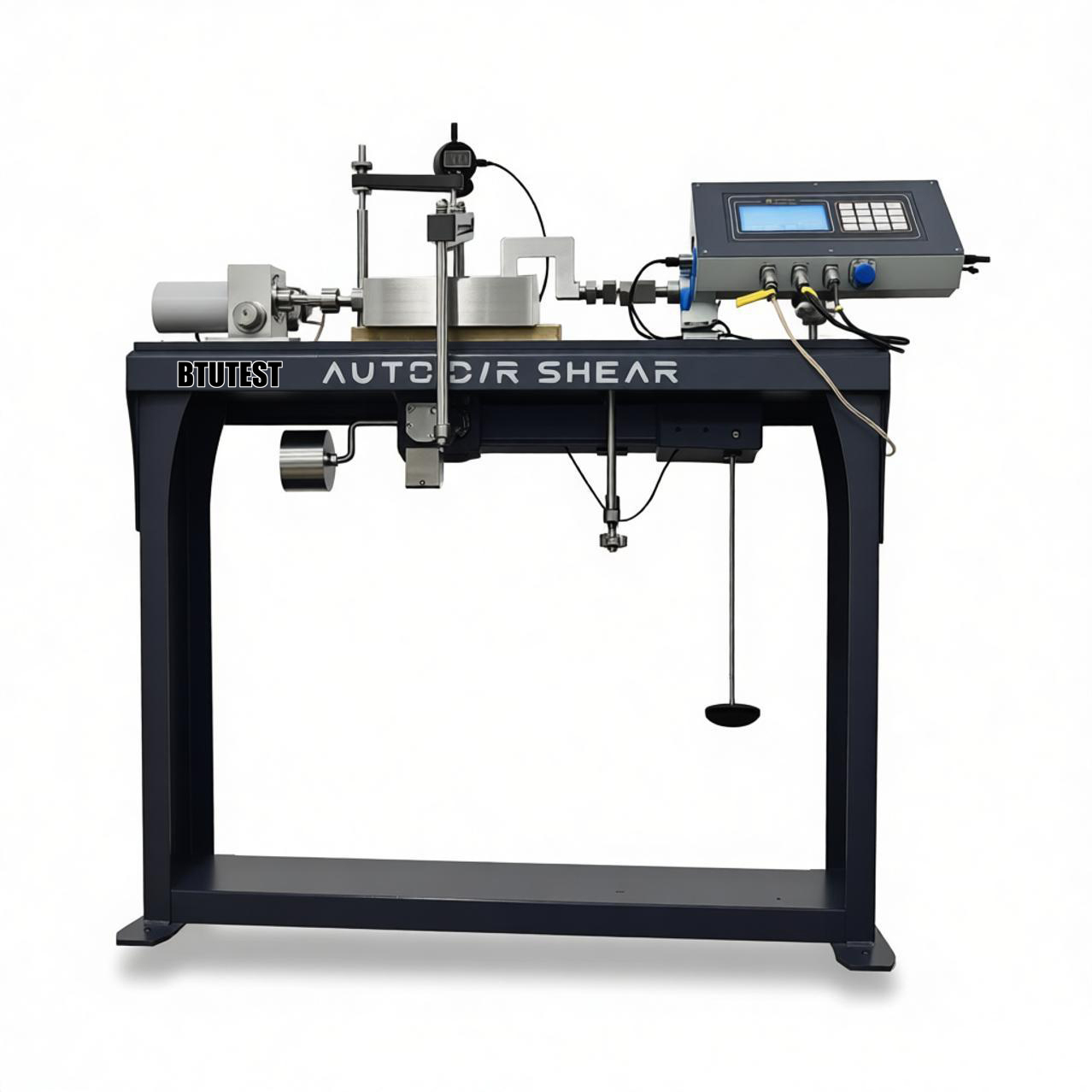

সম্পূর্ণ স্বয়ংক্রিয় অবশিষ্টাংশ সরাসরি শিয়ার যন্ত্রপাতিবিটিইউ-DDS-10/DDS-5/DDS-5F/DDS-10F

বর্ণনা

এই সিরিজ গঠিতসম্পূর্ণ স্বয়ংক্রিয় অবশিষ্টাংশ সরাসরি শিয়ার যন্ত্রপাতিএকটি মাইক্রোপ্রসেসর-নিয়ন্ত্রিত ড্রাইভ সিস্টেম এবং কীপ্যাড কমান্ড ইনপুট ব্যবহার করে। সুবিধার মধ্যে রয়েছে পরীক্ষার গতি বিরতি এবং রিসেট করার ক্ষমতা, USB 3.0 ইন্টারফেসের মাধ্যমে কম্পিউটার নিয়ন্ত্রণ, প্রোগ্রামেবল গতি এবং অপারেটর দ্বারা ফাংশন, এবং একটি স্ব-চেক সিস্টেম। প্রাথমিক অবস্থান ফাংশনে দ্রুত প্রত্যাবর্তন একটি নতুন পরীক্ষা শুরু করার সময় বা অবশিষ্ট শিয়ার পরীক্ষা চালিয়ে যাওয়ার সময় শিয়ার বক্স রিসেট করার একটি সুবিধাজনক উপায় প্রদান করে।

মডেল অন্তর্ভুক্ত:

• বিটিইউ-DDS-10: ব্রিটিশ স্ট্যান্ডার্ড সরাসরি শিয়ার যন্ত্রপাতি (লিভার লোডিং)
• বিটিইউ-ডিডিএস-5: আমেরিকান স্ট্যান্ডার্ড সরাসরি শিয়ার যন্ত্রপাতি (লিভার লোডিং)
• বিটিইউ-DDS-5F: সম্পূর্ণ স্বয়ংক্রিয় অবশিষ্টাংশ সরাসরি শিয়ার যন্ত্রপাতি (5 kN)
• বিটিইউ-DDS-10F: সম্পূর্ণ স্বয়ংক্রিয় অবশিষ্টাংশ সরাসরি শিয়ার যন্ত্রপাতি (5 kN? টেবিলটি 5 kN দেখায়, কিন্তু মডেলটি 10 ​​kN প্রস্তাব করে - প্রস্তুতকারকের সাথে যাচাই করুন)

প্রধান ফাংশন:

• স্ট্যান্ডার্ড একত্রীকরণ, স্ট্যান্ডার্ড শিয়ার, ফাস্ট শিয়ার, সাইক্লিক শিয়ার, রিওলজিক্যাল ডাইরেক্ট শিয়ার
• ঐচ্ছিক ইন্টারফেস ঘর্ষণ পরীক্ষা মডিউল এবং তাপমাত্রা নিয়ন্ত্রণ মডিউল

পরীক্ষার মান (আন্তর্জাতিক)

• ব্রিটিশ স্ট্যান্ডার্ড (বিটিইউ-DDS-10): মেনে চলেবিএস 1377
• আমেরিকান স্ট্যান্ডার্ড (বিটিইউ-DDS-5): মেনে চলেASTM D3080
• সম্পূর্ণ স্বয়ংক্রিয় অবশিষ্ট মডেল (DDS-5F / 10F): ব্রিটিশ এবং আমেরিকান উভয় মান সেইসাথে অবশিষ্ট শক্তি পরীক্ষা মান যেমন পূরণ করতে পারেনASTM D7608,ASTM D6467(প্রস্তুতকারকের সাথে নিশ্চিত করুন)।

অন্যান্য প্রাসঙ্গিক মান:

• ISO 17892-10(সরাসরি শিয়ার পরীক্ষা)
• AASHTO T-236
• EN 1997-2(ইউরোকোড 7)

স্পেসিফিকেশন

দ্রষ্টব্য: যদিও BTU-DDS-10F মডেলের নাম "10F" অন্তর্ভুক্ত করে, তবুও টেবিলে স্বাভাবিক বল এবং অনুভূমিক শিয়ার ফোর্সকে 5 kN হিসাবে তালিকাভুক্ত করা হয়েছে – এটি একটি টাইপো হতে পারে; প্রকৃত স্পেসিফিকেশনের জন্য প্রস্তুতকারকের সাথে চেক করুন।

বিস্তারিত

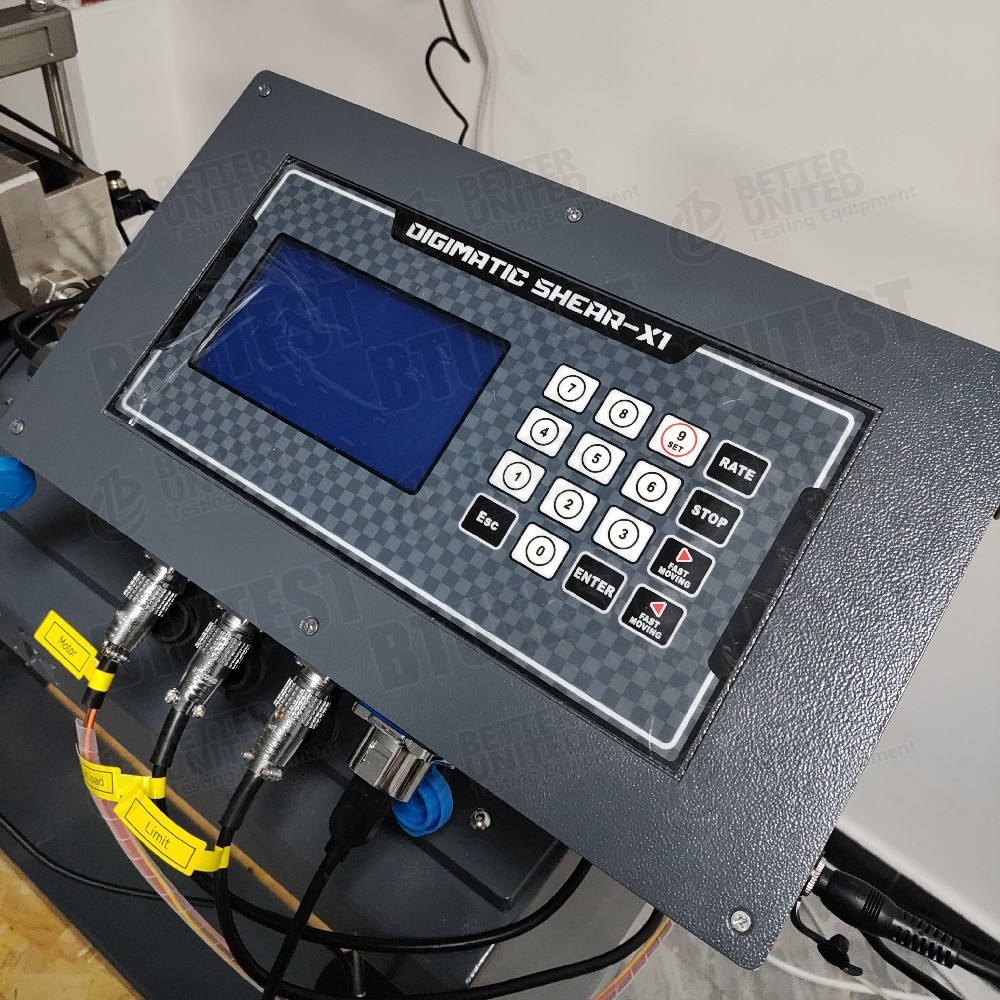

• মাইক্রোপ্রসেসর নিয়ন্ত্রণ ব্যবস্থা- প্রোগ্রামেবল পরীক্ষার গতি, বিরতি, রিসেট; কম্পিউটারের সাথে USB 3.0 যোগাযোগ।
• প্রাথমিক অবস্থানে দ্রুত ফিরে- স্বয়ংক্রিয়ভাবে শিয়ার বক্সটিকে একটি পরীক্ষার পরে বা অবশিষ্ট শিয়ারিংয়ের সময় তার প্রারম্ভিক অবস্থানে ফিরিয়ে দেয়, সুবিধার উন্নতি করে৷
• ডুয়াল স্ট্যান্ডার্ড সামঞ্জস্য– ব্রিটিশ স্ট্যান্ডার্ড (DDS-10) বর্গাকার নমুনা ব্যবহার করে (60×60 বা 100×100 মিমি); আমেরিকান স্ট্যান্ডার্ড (DDS-5) বৃত্তাকার নমুনা ব্যবহার করে (Φ61.8×20 মিমি)।
• সম্পূর্ণ স্বয়ংক্রিয় অবশিষ্ট মডেল (DDS-5F/10F)- সার্ভো ক্লোজড-লুপ লোডিং, অবশিষ্ট শক্তি পরীক্ষার জন্য স্বয়ংক্রিয় রিসিপ্রোকেটিং শিয়ারিং।
• লিভার লোড হচ্ছে (DDS-10/5)- ঐতিহ্যগত ওজন লোডিং, সহজ এবং নির্ভরযোগ্য, কিন্তু ম্যানুয়াল ওজন পরিবর্তন প্রয়োজন।
• প্রশস্ত শিয়ার হার পরিসীমা– 0.00001–9.99999 মিমি/মিনিট, ধীর থেকে দ্রুত শিয়ার কভার করে।
• বড় শিয়ার স্থানচ্যুতি- 25 মিমি পর্যন্ত, প্রচলিত সরাসরি শিয়ার (6-8 মিমি) থেকে অনেক বড়, অবশিষ্ট শক্তি পরীক্ষার জন্য উপযুক্ত যার জন্য বড় স্থানচ্যুতি প্রয়োজন।
• ঐচ্ছিক মডিউল- ইন্টারফেস ঘর্ষণ (মাটি-কাঠামো, ভূ-সংশ্লেষ) এবং তাপমাত্রা নিয়ন্ত্রণ (পরিসীমা নিশ্চিত করা হবে)।
• সফটওয়্যার মডিউল- স্ট্যান্ডার্ড একত্রীকরণ, স্ট্যান্ডার্ড শিয়ার, ফাস্ট শিয়ার, সাইক্লিক শিয়ার, রিওলজিক্যাল ডাইরেক্ট শিয়ার ইত্যাদি।

আবেদন

• অবশিষ্ট শক্তি পরীক্ষা– বড় স্থানচ্যুতির অধীনে স্লিপ জোন মাটি, ফল্ট গজ ইত্যাদির অবশিষ্ট শিয়ার শক্তি (cᵣ, φᵣ) নির্ধারণ করুন।
• প্রচলিত সরাসরি শিয়ার পরীক্ষা- দ্রুত শিয়ার, একত্রিত শিয়ার, সর্বোচ্চ শক্তি পেতে ধীর শিয়ার।
• চক্রীয় শিয়ার- ভূমিকম্প বা তরঙ্গ লোডিংয়ের অধীনে শক্তি হ্রাস অনুকরণ করুন।
• Rheological সরাসরি শিয়ার- মাটির দীর্ঘমেয়াদী হামাগুড়ির আচরণ অধ্যয়ন করুন।
• ইন্টারফেস ঘর্ষণ– ঐচ্ছিক মডিউল দিয়ে, মাটি-কংক্রিট, মাটি-জ্যামেমব্রেন, ইত্যাদি, ইন্টারফেস ঘর্ষণ কোণ পরীক্ষা করুন।
• তাপমাত্রা-নিয়ন্ত্রিত পরীক্ষা- ঐচ্ছিক তাপমাত্রা মডিউল সহ, শিয়ার শক্তির উপর তাপমাত্রার প্রভাব অধ্যয়ন করুন।
• আন্তর্জাতিক মান সঙ্গে সম্মতি– BS 1377 এবং ASTM D3080 পূরণ করে, দেশীয় এবং আন্তর্জাতিক প্রকল্পের জন্য উপযুক্ত।

সুবিধা

• একাধিক স্ট্যান্ডার্ড সম্মতি- ডেডিকেটেড ব্রিটিশ এবং আমেরিকান স্ট্যান্ডার্ড মডেল, এছাড়াও সাধারণ সম্পূর্ণ স্বয়ংক্রিয় অবশিষ্ট মডেল।
• বড় শিয়ার স্থানচ্যুতি (25 মিমি)- প্রচলিত সরাসরি শিয়ার (6-8 মিমি) থেকে অবশিষ্ট শক্তি পরীক্ষার জন্য আরও উপযুক্ত।
• সম্পূর্ণ স্বয়ংক্রিয় সার্ভো ক্লোজড-লুপ (এফ মডেল)- ম্যানুয়াল হস্তক্ষেপ, সুনির্দিষ্ট স্ট্রেস/স্ট্রেন পাথ নিয়ন্ত্রণ ছাড়াই স্বয়ংক্রিয় পারস্পরিক শিয়ারিং।
• প্রশস্ত শিয়ার হার পরিসীমা– 0.00001–9.99999 মিমি/মিনিট স্টেপলেস, হামাগুড়ি থেকে দ্রুত শিয়ার পর্যন্ত।
• ইউএসবি 3.0 ইন্টারফেস- উচ্চ গতির ডেটা স্থানান্তর, রিমোট কন্ট্রোল ক্ষমতা।
• দ্রুত রিটার্ন ফাংশন- দক্ষতা উন্নত করে, বিশেষ করে বহু-পর্যায়ের অবশিষ্ট শিয়ারিংয়ের জন্য।
• মডুলার সফটওয়্যার- একত্রীকরণ, শিয়ার, চক্রীয়, রিওলজিকাল মডিউলগুলি প্রয়োজন অনুসারে একত্রিত করা যেতে পারে।
• প্রসারণযোগ্যতা- ঐচ্ছিক ইন্টারফেস ঘর্ষণ এবং তাপমাত্রা নিয়ন্ত্রণ মডিউল।

কি চয়ন করুন

পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে মডেল নির্বাচন করুন:

দ্রষ্টব্য: DDS-5F এবং DDS-10F-এর মধ্যে প্রধান পার্থক্য নমুনার আকার হতে পারে (বৃত্তাকার আমেরিকান নমুনার জন্য DDS-5F, বর্গাকার ব্রিটিশ নমুনার জন্য DDS-10F), কিন্তু টেবিলটি অস্পষ্ট - প্রস্তুতকারকের সাথে নিশ্চিত করুন।

প্রক্রিয়া প্রবাহ

উদাহরণ:সম্পূর্ণ স্বয়ংক্রিয় অবশিষ্টাংশ সরাসরি শিয়ার যন্ত্রপাতি (বিটিইউ-DDS-5F)

• নমুনা প্রস্তুতি
  • একটি Φ61.8×20 মিমি কাটিং রিং ব্যবহার করে অবিচ্ছিন্ন বা পুনর্নির্মাণ করা মাটির নমুনা কাটা; পরিপূর্ণ করা
  • প্রাথমিক জলের পরিমাণ এবং ঘনত্ব পরিমাপ করুন।

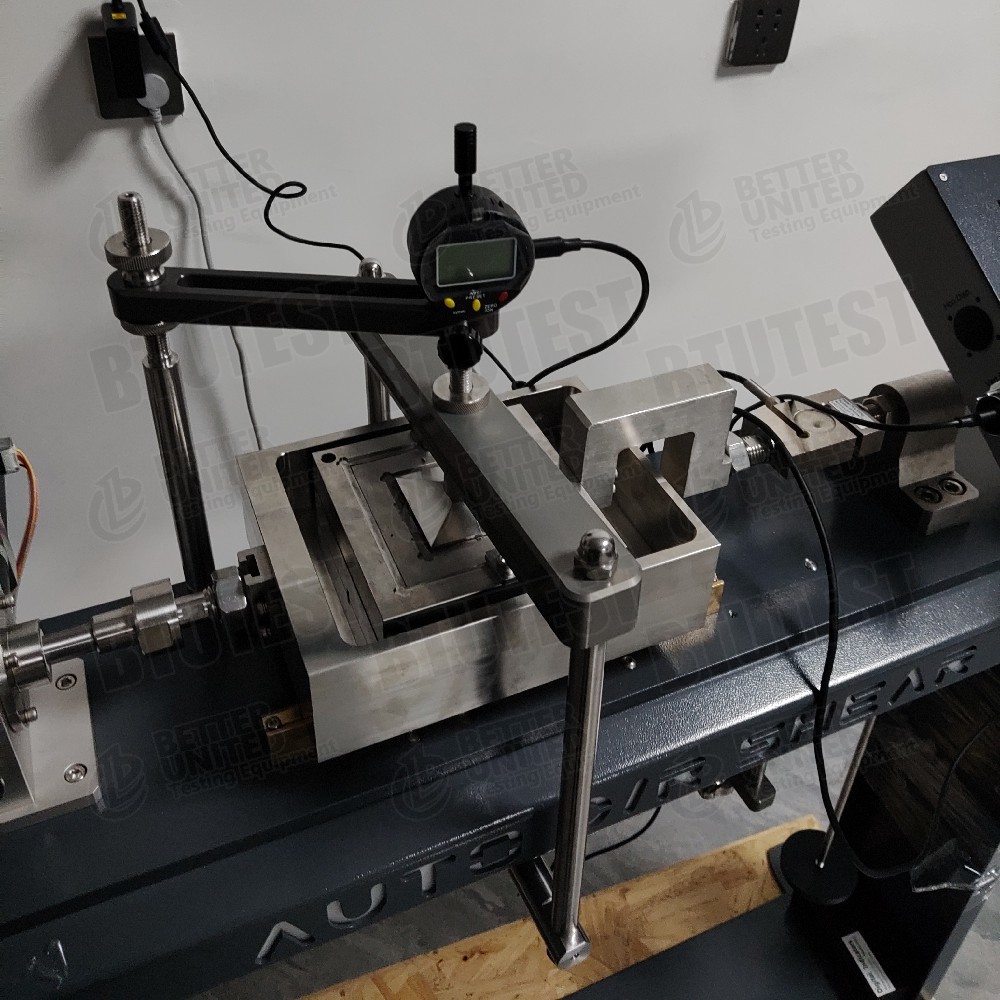

• নমুনা ইনস্টলেশন
  • নীচের শিয়ার বাক্সে নমুনা রাখুন, উপরের বাক্স, ছিদ্রযুক্ত পাথর এবং লোডিং প্লেট ইনস্টল করুন।
  • শিয়ার বক্সটিকে সরাসরি শিয়ার লোডিং ফ্রেমে রাখুন, সাধারণ এবং অনুভূমিক লোডিং রডগুলিকে সংযুক্ত করুন।
  • স্থানচ্যুতি সেন্সর (অনুভূমিক এবং উল্লম্ব) ইনস্টল করুন।

• স্বাভাবিক চাপ প্রয়োগ করুন
  • সার্ভো ক্লোজড-লুপ সিস্টেমের মাধ্যমে লক্ষ্য স্বাভাবিক স্ট্রেস (যেমন, 100 kPa) প্রয়োগ করুন।
  • একত্রীকরণ স্থিতিশীল না হওয়া পর্যন্ত স্বাভাবিক স্থানচ্যুতি রেকর্ড করুন (নিষ্কাশিত অবস্থা)।

• শিয়ার প্যারামিটার সেট করুন
  • "অবশিষ্ট শিয়ার মডিউল" বা "রিসিপ্রোকেটিং শিয়ার মডিউল" নির্বাচন করুন।
  • শিয়ার রেট সেট করুন (যেমন, 0.5 মিমি/মিনিট)।
  • এগিয়ে শিয়ার স্থানচ্যুতি সীমা সেট করুন (যেমন, 10 মিমি)।
  • বিপরীত শিয়ার স্থানচ্যুতি সীমা (যেমন, 10 মিমি) এবং চক্রের সংখ্যা (যেমন, 5) সেট করুন।
  • নিয়ন্ত্রণ মোড চয়ন করুন: স্ট্রেন নিয়ন্ত্রণ (সাধারণ)।

• পারস্পরিক শিয়ারিং শুরু করুন
  • অনুভূমিক সার্ভো সিস্টেম শিয়ার বক্সটিকে সামনের দিকে ঠেলে দেয়; ফরোয়ার্ড লিমিটে পৌঁছানোর পর, এটি স্বয়ংক্রিয়ভাবে বিপরীত হয়ে যায়।
  • সফ্টওয়্যার রিয়েল টাইমে প্রতিটি অর্ধ-চক্রের জন্য শিয়ার বল, স্থানচ্যুতি এবং সময় রেকর্ড করে।
  • প্লট শিয়ার স্ট্রেস-ডিসপ্লেসমেন্ট কার্ভ (একাধিক চক্র)।

• স্টপ কন্ডিশন
  • চক্রের পূর্বনির্ধারিত সংখ্যা সম্পূর্ণ হলে বা শিয়ার স্ট্রেস স্থির হয়ে গেলে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় (অর্জিত শক্তি)।

• Disassembly এবং পরিষ্কার
  • স্বাভাবিক বল আনলোড করুন, নমুনা অপসারণ করুন, শিয়ার বক্স পরিষ্কার করুন।

• ডেটা প্রসেসিং
  • সফ্টওয়্যার স্বয়ংক্রিয়ভাবে প্রতিটি অর্ধ-চক্রের জন্য পিক শিয়ার স্ট্রেস (প্রথম চক্র) এবং স্থিতিশীল শিয়ার স্ট্রেস (অবশিষ্ট) সনাক্ত করে।
  • বিভিন্ন স্বাভাবিক চাপে পরীক্ষার জন্য, cᵣ এবং φᵣ গণনা করার জন্য অবশিষ্ট শক্তি খাম প্লট করুন।
  • পরীক্ষার রিপোর্ট তৈরি করুন।

লিভার-লোডিং মডেলের জন্য (DDS-10/5): ওজন ব্যবহার করে ম্যানুয়ালি স্বাভাবিক চাপ প্রয়োগ করা হয়; শিয়ারিংয়ের সময়, ম্যানুয়াল রেকর্ডিং বা একটি বহিরাগত ডেটা লগার প্রয়োজন।

সারাংশ:এই সিরিজটি ব্রিটিশ স্ট্যান্ডার্ড (বর্গাকার নমুনা), আমেরিকান স্ট্যান্ডার্ড (বৃত্তাকার নমুনা) লিভার-লোডিং সরাসরি শিয়ার যন্ত্রপাতি, সেইসাথে সম্পূর্ণ স্বয়ংক্রিয় সার্ভো ক্লোজড-লুপ অবশিষ্ট সরাসরি শিয়ার যন্ত্রপাতি (5F/10F) অফার করে। সম্পূর্ণ স্বয়ংক্রিয় মডেলগুলি অবশিষ্ট শক্তি পরীক্ষার জন্য বৃহৎ-স্থানচ্যুতি রেসিপ্রোকেটিং শিয়ার সমর্থন করে। সমস্ত মডেল ঐচ্ছিকভাবে ইন্টারফেস ঘর্ষণ এবং তাপমাত্রা নিয়ন্ত্রণ মডিউল, এবং বৈশিষ্ট্য সমৃদ্ধ সফ্টওয়্যার পরীক্ষা মডিউল দিয়ে সজ্জিত করা যেতে পারে। নির্বাচনটি নমুনার আকার, নির্দিষ্ট মানগুলির সাথে সম্মতি, সম্পূর্ণ স্বয়ংক্রিয় অবশিষ্ট শিয়ার পরীক্ষার প্রয়োজন এবং উচ্চ শিয়ার ফোর্স (10 kN) প্রয়োজন কিনা তার উপর ভিত্তি করে হওয়া উচিত।
