স্বয়ংক্রিয় মাটি হিমায়িত প্রক্রিয়া পরীক্ষক

পণ্যের বর্ণনা

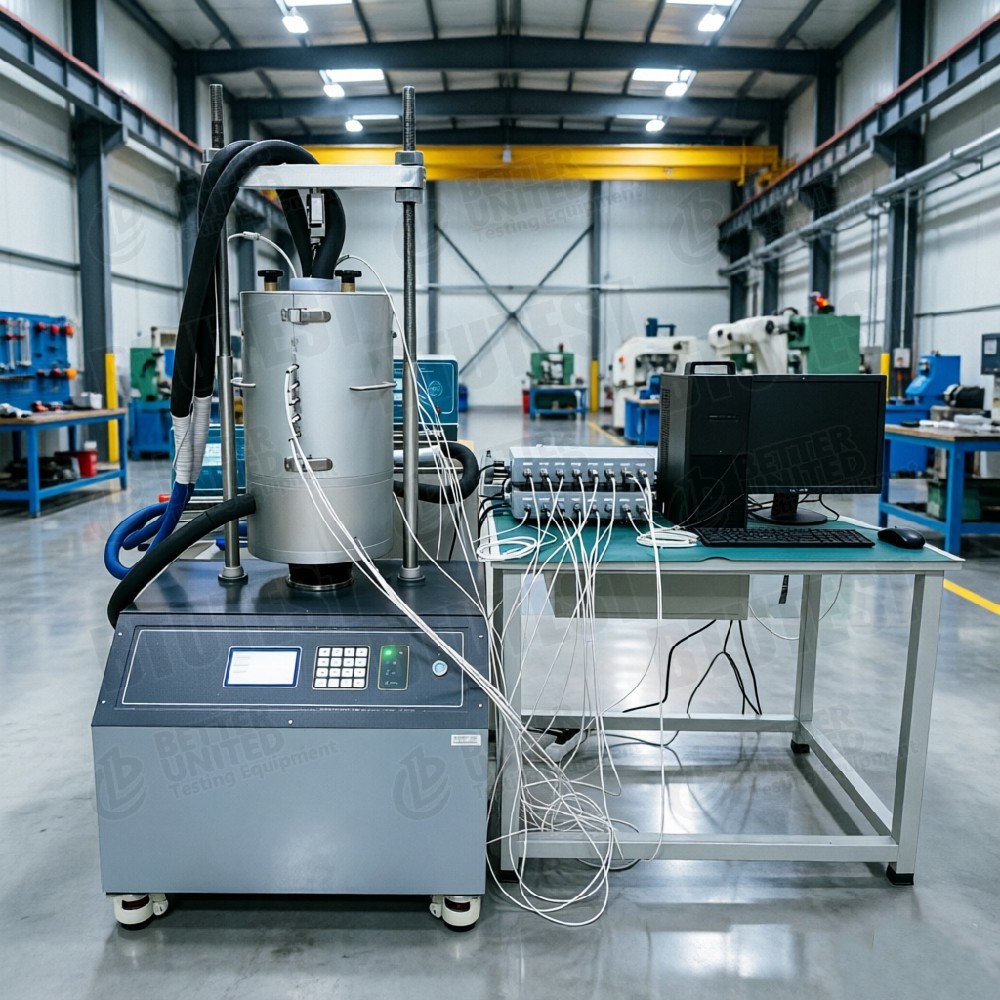

সম্পূর্ণ স্বয়ংক্রিয় মাটি হিমায়িত প্রক্রিয়া পরীক্ষক

মডেল:বিটিইউ-এফএইচএ-1

বর্ণনা

• সরঞ্জামের নাম: সম্পূর্ণ স্বয়ংক্রিয় মাটি হিমায়িত প্রক্রিয়া পরীক্ষক
• মডেল: BTU-FHA-1
• ওভারভিউ: মাটি জমার সময় তাপমাত্রা ক্ষেত্রের পরিবর্তন, তুষারপাতের পরিমাণ, হিম উত্তোলন বল এবং জল স্থানান্তর অধ্যয়ন করতে ব্যবহৃত হয়। এটি বিভিন্ন তাপমাত্রার গ্রেডিয়েন্ট এবং হাইড্রোলিক হেডের অধীনে তুষারপাতের অনুকরণ করতে পারে। হিমায়িত মৃত্তিকা প্রকৌশল, উপগ্রেড তুষারপাত প্রতিরোধ গবেষণা ইত্যাদির জন্য উপযুক্ত।
• মূল ফাংশন:
  • উপরে এবং নীচে স্বাধীন তাপমাত্রা নিয়ন্ত্রণ প্রোগ্রামযোগ্য তরঙ্গরূপ (সাইন, বর্গক্ষেত্র, ত্রিভুজ, রৈখিক, ইত্যাদি) দিয়ে শেষ হয়।
  • অক্ষীয় তুষারপাতের শক্তি এবং স্থানচ্যুতি পরিমাপ করে (স্ট্রেস নিয়ন্ত্রণ বা স্ট্রেন নিয়ন্ত্রণ)।
  • জল সরবরাহ ব্যবস্থা ভূগর্ভস্থ জল রিচার্জ অনুকরণ করে এবং হিমাঙ্কের সময় জল স্থানান্তরের পরিমাণ পরিমাপ করে।
  • বিল্ট-ইন 18 তাপমাত্রা/আর্দ্রতা সেন্সর এবং নমুনার ভিতরে সুনির্দিষ্ট তাপমাত্রা ক্ষেত্র বিতরণের জন্য অধিগ্রহণ চ্যানেল।

পরীক্ষার মান (আন্তর্জাতিক)

সরঞ্জামের ক্ষমতার উপর ভিত্তি করে (মাটি জমা, তুষারপাত, জল স্থানান্তর, তাপমাত্রা গ্রেডিয়েন্ট), নিম্নলিখিত আন্তর্জাতিক মানগুলি প্রযোজ্য:

দ্রষ্টব্য: তুষারপাতের পরীক্ষা সাধারণত অনুসরণ করা হয়ASTM D5918(ওপেন-সিস্টেম ওয়াটার সাপ্লাইড ফ্রস্ট হেভ) বাASTM D6035(ফ্রিজ-থাও সাইক্লিং)।

স্পেসিফিকেশন (প্রযুক্তিগত পরামিতি)

বিস্তারিত

• স্বাধীন উপরে/নীচের তাপমাত্রা নিয়ন্ত্রণ: উপরেএবং নীচেবাস্তব বায়ুর তাপমাত্রা বনাম স্থল তাপমাত্রা গ্রেডিয়েন্ট অনুকরণ করতে বিভিন্ন তাপমাত্রায় সেট করা যেতে পারে (যেমন, ঠান্ডা উত্স হিসাবে ঠান্ডা নীচে)।
• প্রোগ্রামেবল তাপমাত্রা তরঙ্গরূপ: সাইন, বর্গক্ষেত্র, ত্রিভুজ, রৈখিক, এবং মিশ্র তরঙ্গরূপ সমর্থন করে – প্রতিদিনের তাপমাত্রার তারতম্য বা ঠান্ডা তরঙ্গের মতো প্রাকৃতিক প্রক্রিয়াগুলিকে অনুকরণ করে।
• উচ্চ নির্ভুল জল সরবরাহ ব্যবস্থা: হিমাঙ্কের সময় 0.03 মিলি নির্ভুলতার সাথে জল স্থানান্তরের পরিমাণ পরিমাপ করে - হিমাঙ্কের সামনে জল গ্রহণের পার্থক্য করতে পারে।
• উচ্চতা বরাবর মাল্টি-পয়েন্ট তাপমাত্রা পরিমাপ: প্রতি 10 মিমি (প্রায় 20 পয়েন্ট) সেন্সর - নমুনার ভিতরে তাপমাত্রা ক্ষেত্রের বিবর্তনকে সঠিকভাবে ম্যাপ করে।
• দ্বৈত নিয়ন্ত্রণ মোড: উভয় স্ট্রেন-নিয়ন্ত্রিত (ধ্রুবক স্থানচ্যুতি হার) এবং চাপ-নিয়ন্ত্রিত (ধ্রুবক লোড) – বিভিন্ন সীমানা অবস্থার জন্য নমনীয়।
• সম্পূর্ণ স্বয়ংক্রিয় পর্যায়-ভিত্তিক পরীক্ষা: সফ্টওয়্যার পরীক্ষার পর্যায়গুলিকে সংজ্ঞায়িত করতে পারে (যেমন, প্রি-কুল → ধ্রুবক-তাপমাত্রা হিমাঙ্ক → থাও → রি-ফ্রিজ) এবং শেষ অবস্থা (যেমন, হিভ থ্রেশহোল্ড বা সময়সীমা)।

আবেদন

• হাইওয়ে ও রেলওয়ে উপগ্রেড: তুষারপাত প্রতিরোধ, সাবগ্রেড মাটির হিম সংবেদনশীলতার মূল্যায়ন।
• পাইপলাইন ইঞ্জিনিয়ারিং: পারমাফ্রস্ট অঞ্চলে সমাহিত পাইপলাইনের জন্য হিম-বিরোধী নকশা।
• খাল ও জলবাহী প্রকৌশল: রেখাযুক্ত খালের তুষারপাত ক্ষতিকারক প্রক্রিয়া।
• ঠান্ডা অঞ্চলে ভিত্তি নির্মাণ: অগভীর ভিত্তি এবং হিমায়িত-গলানো চক্রের অধীনে পাইলসের স্থায়িত্ব।
• কৃত্রিম স্থল হিমায়িত নির্মাণ: হিমায়িত পদ্ধতির সময় তাপমাত্রা ক্ষেত্র এবং জল স্থানান্তর অনুকরণ।
• জলবায়ু পরিবর্তন গবেষণা: মাটির যান্ত্রিক বৈশিষ্ট্যের উপর বারবার জমাট বাঁধার প্রভাব।
• শহুরে ভূগর্ভস্থ স্থান: পাতাল রেল টানেল এবং ইউটিলিটি টানেলের উপর তুষারপাতের প্রভাব।

সুবিধা

• স্বাধীন প্রোগ্রামেবল উপরে/নীচের তাপমাত্রা নিয়ন্ত্রণ: বাস্তবসম্মতভাবে ডিফারেনশিয়াল এয়ার/গ্রাউন্ড তাপমাত্রার অনুকরণ করে; নির্বিচারে তাপমাত্রার তরঙ্গ তৈরি করতে পারে।
• উচ্চ-রেজোলিউশন স্থানচ্যুতি এবং জল সরবরাহ পরিমাপ: স্থানচ্যুতি 0.001 মিমি, জলের পরিমাণ 0.001 মিলি – মাইক্রো-স্কেল তুষারপাতের সূচনা এবং জল স্থানান্তর প্রক্রিয়াগুলি ক্যাপচার করে।
• মাল্টি-সেন্সর তাপমাত্রা ক্ষেত্রের পুনর্গঠন: 18টি সেন্সর উচ্চতা বরাবর বিতরণ করা হয় - অভ্যন্তরীণ তাপমাত্রা বন্টন পায়, শুধুমাত্র একটি বিন্দু নয়।
• দ্বৈত নিয়ন্ত্রণ মোড (স্ট্রেস/স্ট্রেন): হয় ধ্রুব-হারে সংকোচন বা ধ্রুবক হিম উত্তোলন শক্তি - ক্ষেত্রের অবস্থার কাছাকাছি।
• সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষার ক্রম: মাল্টি-স্টেজ (ঠান্ডা, ধ্রুবক তাপমাত্রা, উষ্ণতা, পুনরায় হিমাঙ্ক) এবং স্বয়ংক্রিয়-স্টপ শর্তগুলি পূর্ব-সেট করা যেতে পারে - অনুপস্থিত অপারেশন।
• বিস্তৃত তাপমাত্রা পরিসীমা: -20°C থেকে +90°C - তুষারপাত, উচ্চ-তাপমাত্রা শুকানো/সঙ্কোচন এবং তাপ স্থানান্তর পরীক্ষার জন্য উপযুক্ত।

কি চয়ন করবেন (নির্বাচন নির্দেশিকা)

• প্রধানত তুষারপাতের পরিমাণ এবং জল স্থানান্তর অধ্যয়ন→ জল সরবরাহ ব্যবস্থা এবং মাল্টি-পয়েন্ট তাপমাত্রা সেন্সর সহ স্ট্যান্ডার্ড কনফিগারেশন যথেষ্ট।
• জটিল তাপমাত্রার ওঠানামা অনুকরণ করা প্রয়োজন (যেমন, দৈনিক, ঠান্ডা তরঙ্গ)→ অবশ্যই প্রোগ্রামেবল ওয়েভফর্ম ফাংশন অন্তর্ভুক্ত করতে হবে (ইতিমধ্যে এই মডেলে অন্তর্ভুক্ত)।
• তুষারপাতের শক্তি পরিমাপ করা প্রয়োজন (স্ট্রেস নিয়ন্ত্রণ)→ এই মডেলটি স্ট্রেস কন্ট্রোল (0-1 MPa) সমর্থন করে, তুষারপাতের শক্তি পরিমাপ করতে পারে।
• নমুনার আকার পরিবর্তন করা যেতে পারে?- এই মডেলটি Φ100×H200 মিমি এ স্থির করা হয়েছে; কাস্টম আকার প্রস্তুতকারকের সাথে যোগাযোগ করা প্রয়োজন।
• এছাড়াও মাটির আর্দ্রতা বন্টন পরিমাপ করা প্রয়োজন?- এই মডেলটি জল সামগ্রীর প্রোফাইল পরিমাপ করতে 18টি আর্দ্রতা সেন্সর সরবরাহ করে।
• স্বয়ংক্রিয় ফ্রিজ-থাও চক্র প্রয়োজন?- সফ্টওয়্যার স্বয়ংক্রিয়ভাবে একাধিক চক্র সেট করতে পারে।

প্রক্রিয়া প্রবাহ

উদাহরণ:ধ্রুব-তাপমাত্রার হিম উত্তোলন পরীক্ষা(নীচে -10°C, উপরে +2°C, একমুখী হিমায়িত)

• নমুনা প্রস্তুতি: পুনঃনির্মাণ বা নিরবচ্ছিন্ন মাটি, ঘনত্ব এবং জলের পরিমাণ লক্ষ্য করার জন্য কমপ্যাক্ট – Φ100×H200 মিমি।
• সেন্সর ইনস্টল করুন: উচ্চতা বরাবর প্রতি 10 মিমি তাপমাত্রা/আর্দ্রতা সেন্সর ঢোকান; ডেটা অধিগ্রহণের সাথে সংযোগ করুন।
• যন্ত্রপাতি মাউন্ট নমুনা: চাপ সেল বা অন্তরক হাতা মধ্যে রাখুন; উপরের এবং নীচের তাপমাত্রার প্লেটগুলিকে সংযুক্ত করুন; জল সরবরাহ ব্যবস্থা সংযোগ করুন।
• পরীক্ষার পরামিতি সেট করুন:
  • নীচের তাপমাত্রা: -10°C, উপরের তাপমাত্রা: +2°C (বা সাইন ওয়েভ)।
  • পানি সরবরাহের চাপ: যেমন, 10 kPa (ভূগর্ভস্থ পানির স্তর অনুকরণ করে)।
  • অক্ষীয় লোডিং মোড: স্ট্রেস কন্ট্রোল (যেমন, 0.1 MPa অতিরিক্ত বোঝা অনুকরণ করতে) বা স্ট্রেন নিয়ন্ত্রণ.
• জমে যাওয়া শুরু করুন: সফটওয়্যার স্বয়ংক্রিয়ভাবে ঠান্ডা হয়; প্রতিটি বিন্দুতে তাপমাত্রা রেকর্ড করে, তুষারপাতের স্থানচ্যুতি, জল সরবরাহের পরিমাণ, সময়ের সাথে অক্ষীয় বল।
• শেষ শর্ত পরীক্ষা করুন: যেমন, তুষারপাতের পরিমাণ 5 মিমি, বা 72 ঘন্টার হিমাঙ্কে পৌঁছায়।
• পরীক্ষা শেষ করুন: তাপমাত্রা নিয়ন্ত্রণ বন্ধ করুন; গলানোর পরে, নমুনা সরান; প্রয়োজন হলে ছবি বা ওজন করুন।
• ডেটা বিশ্লেষণ: প্লট তাপমাত্রা ফিল্ড প্রোফাইল, হিম হিভ বনাম সময় বক্ররেখা, ক্রমবর্ধমান জল স্থানান্তর বক্ররেখা; হিম উত্তোলন অনুপাত, হিম উত্তোলন বল, ইত্যাদি গণনা করুন।
